建筑CAD应用教程
——图形的输出
第7章 图形的输出
建筑CAD应用教程

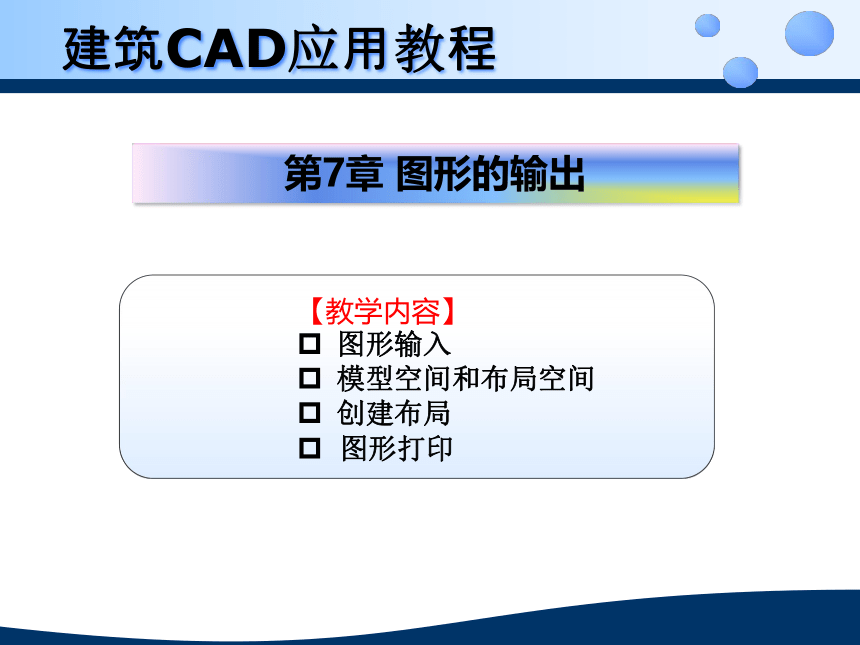

【教学内容】
图形输入
模型空间和布局空间
创建布局
图形打印

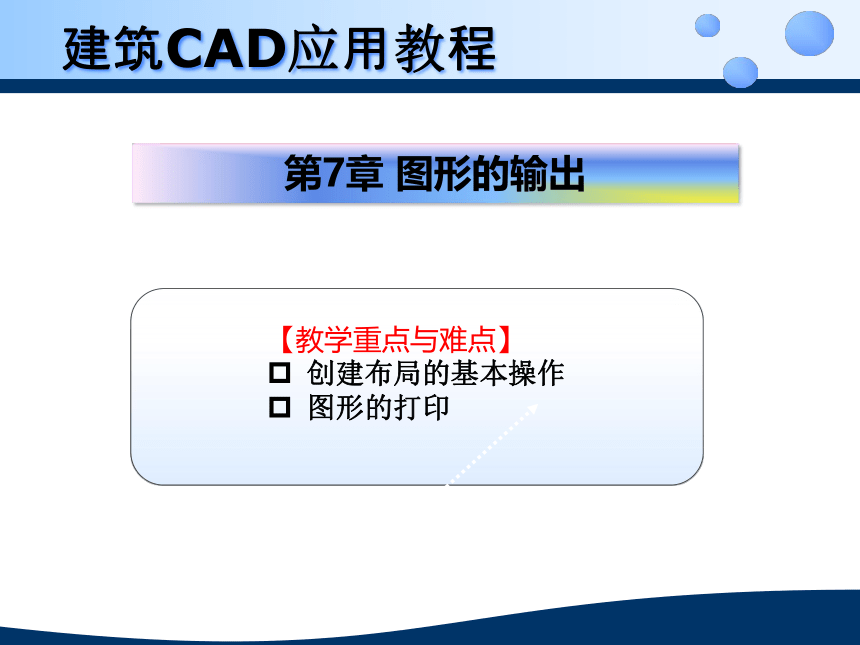

【教学重点与难点】
创建布局的基本操作
图形的打印
第7章 图形的输出
建筑CAD应用教程
7.1 图形输入

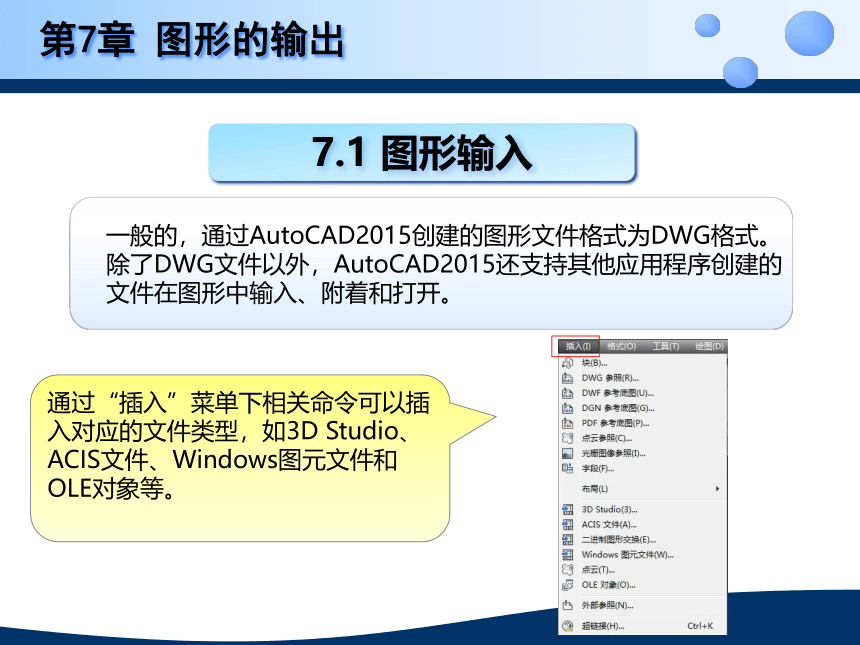

一般的，通过AutoCAD2015创建的图形文件格式为DWG格式。除了DWG文件以外，AutoCAD2015还支持其他应用程序创建的文件在图形中输入、附着和打开。
第7章 图形的输出
通过“插入”菜单下相关命令可以插入对应的文件类型，如3D Studio、ACIS文件、Windows图元文件和OLE对象等。
7.1 图形输入
第7章 图形的输出

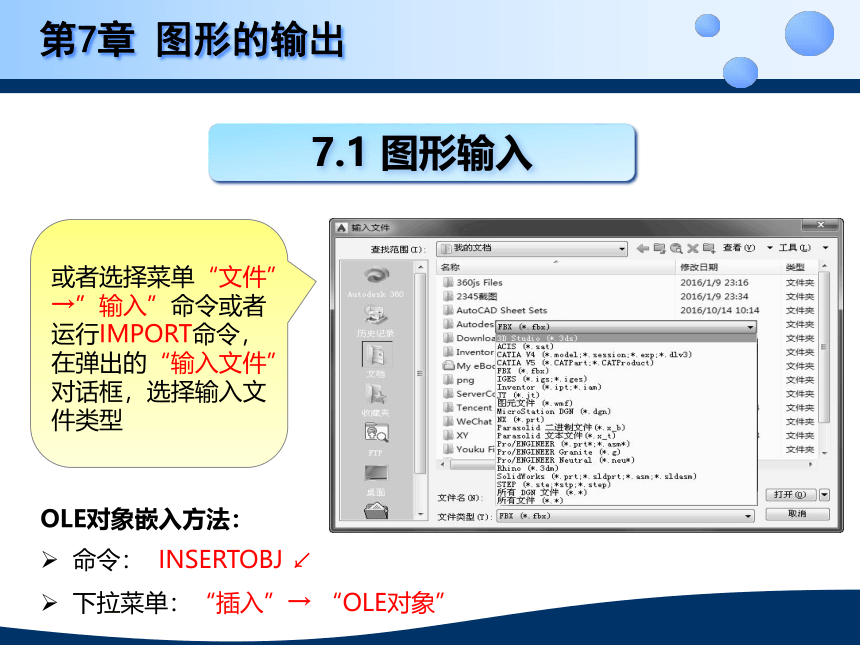

或者选择菜单“文件” →”输入”命令或者运行IMPORT命令，在弹出的“输入文件”对话框，选择输入文件类型
OLE对象嵌入方法：
命令： INSERTOBJ ↙
下拉菜单：“插入”→ “OLE对象”
7.2 模型空间和布局空间
模型空间是完成绘图和设计工作的工作空间，是用户所画的图形（建立二维或者三维模型）所处的环境。使用在模型空间中建立的模型可以完成二维或三维物体的造型，并且可以根据需求用多个二维或三维视图来表示物体，同时配有必要的尺寸标注和注释等来完成所需要的全部绘图工作。
第7章 图形的输出
7.2.1 模型空间
7.2 模型空间和布局空间

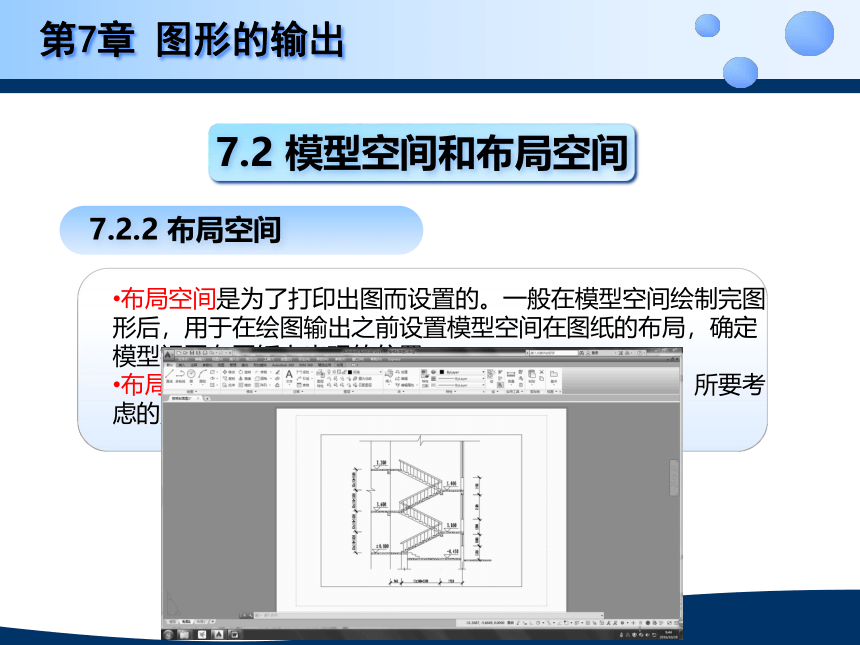

布局空间是为了打印出图而设置的。一般在模型空间绘制完图形后，用于在绘图输出之前设置模型空间在图纸的布局，确定模型视图在图纸上出现的位置。
布局空间里，用户无需再对任何图形进行修改、编辑，所要考虑的是图形在整张图纸中如何布置
7.2.2 布局空间
第7章 图形的输出
7.2.3 模型空间与布局空间的切换
在从AutoCAD2015中建立一个新图形时，AutoCAD会自动建立一个“模型”选项卡和两个“布局”选项卡，用户可以通过点击选项卡进行切换。
“模型”选项卡可以用来在模型空间中建立和编辑图形，该选项卡不能被删除和重命名；
“布局”选项卡用来编辑打印图形的图纸，可以进行删除和重命名操作。
7.2 模型空间和布局空间
第7章 图形的输出
布局相当于图纸的空间环境。在布局中，可以创建和定位视口，并生成图框、标题栏等。利用布局可以在图纸空间方便快捷地创建多个视口来显示不同视图，而且每个视图都可以有不同的显示缩放比例，或冻结指定图层。
7.3创建布局
第7章 图形的输出
7.3.1 创建布局
7.3.2 管理布局
调用管理布局命令的方法
命令行：Ｌayout↙
下拉菜单：“插入”→“新建布局/来自样板的布局/布局向导”
“菜单浏览器 ” 按钮→“插入”→“新建布局/来自样板的布局/布局向导”
“布局”选项卡→鼠标右键→“新建布局”
第7章 图形的输出
7.3.3 视口
视口是AutoCAD界面上用于显示图形的一个区域。
用户可以通过它操作或显示模型空间图形。
如图所示，每一个区域都可以用来查看图形的不同部分，每个视口都可以单独进行平移和缩放。在命令执行期间，可以通过在某个视口的任意位置单击以切换视口。如果在某个视口中对图层中的内容进行操作，例如冻结图层，则在所有视口中冻结此图层。
第7章 图形的输出
视口之间可以相互重叠或分离，可以对视口进行移动、调整大小、删除等操作。在一个布局中视图可以是均等的矩形，平铺在图纸上，也可以根据需要有特定的形状。
第7章 图形的输出
调用“建立视口” 命令的方法：
命令行：VPORTS↙
下拉菜单：“视图”→“视口”
功能区：“视图”标签→“视口”面板
第7章 图形的输出
7.4 图形的打印
在AutoCAD中，完成图形的设计绘制之后，就可以将其打印输出。
第7章 图形的输出
7.4.1 打印图形
命令启动方法：
命令： Plot↙
下拉菜单： “文件“→ ”打印“
功能区：“输出”选项卡→ “打印”面板→ “ 打印按钮”
