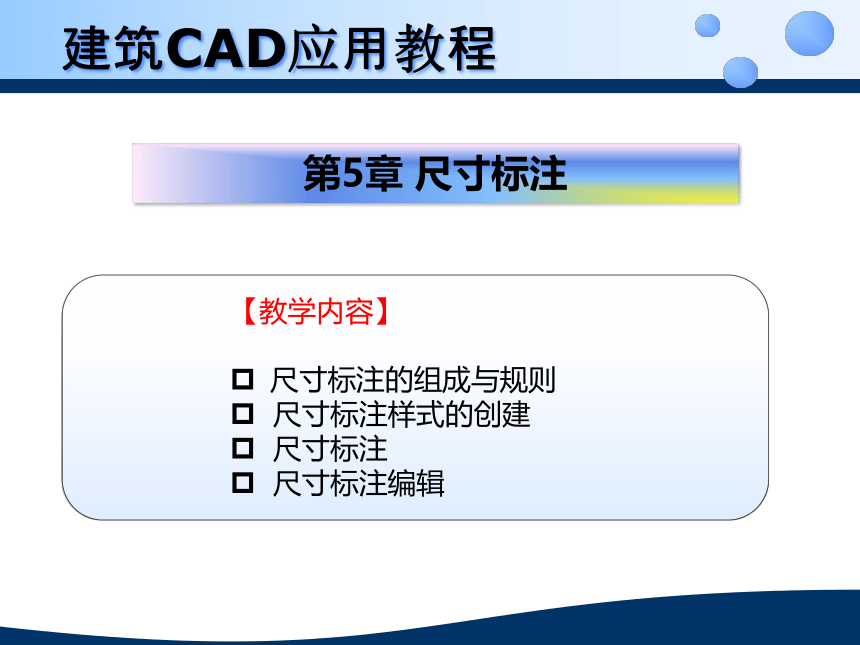

建筑CAD应用教程
——尺寸标注
【教学内容】
尺寸标注的组成与规则
尺寸标注样式的创建
尺寸标注
尺寸标注编辑
第5章 尺寸标注
建筑CAD应用教程

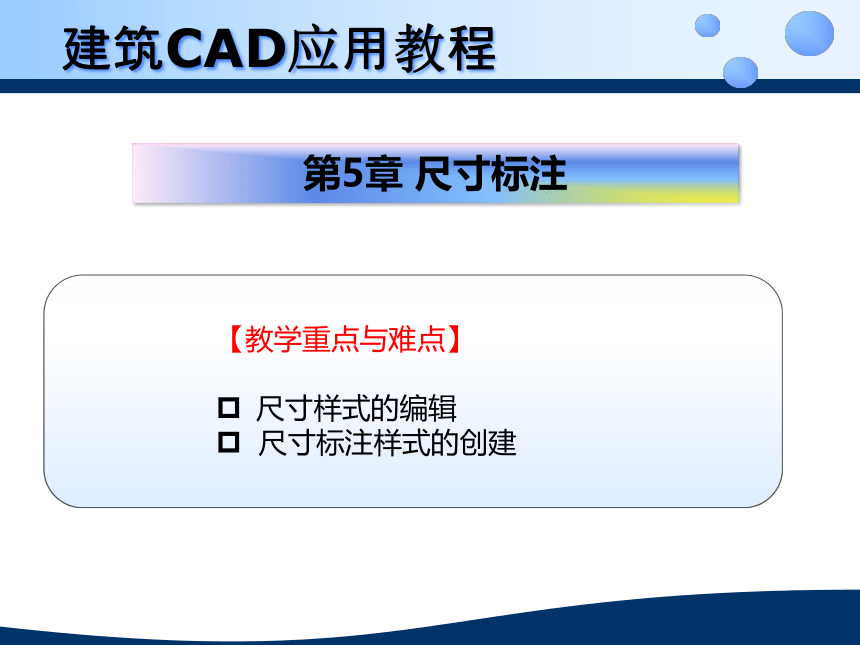

【教学重点与难点】
尺寸样式的编辑
尺寸标注样式的创建
第5章 尺寸标注
建筑CAD应用教程
5.1 创建标注样式

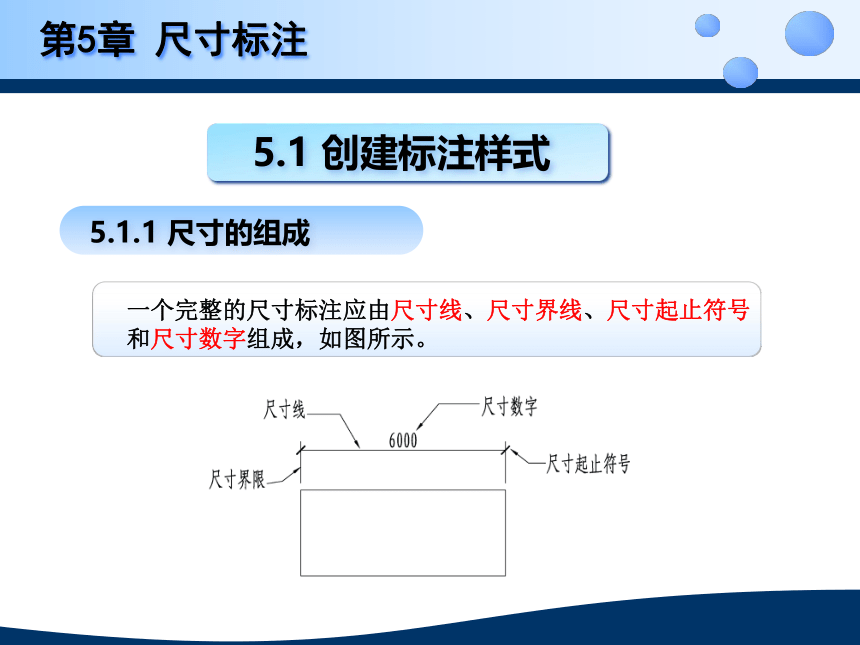

一个完整的尺寸标注应由尺寸线、尺寸界线、尺寸起止符号和尺寸数字组成，如图所示。
第5章 尺寸标注
5.1.1 尺寸的组成

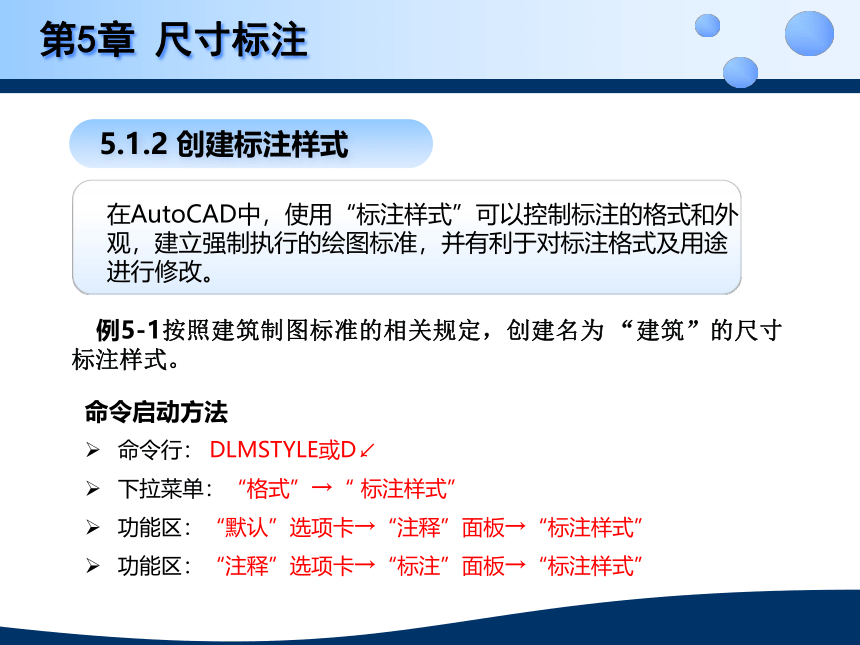

在AutoCAD中，使用“标注样式”可以控制标注的格式和外观，建立强制执行的绘图标准，并有利于对标注格式及用途进行修改。
第5章 尺寸标注
5.1.2 创建标注样式
命令启动方法
命令行： DLMSTYLE或D↙
下拉菜单：“格式”→“ 标注样式”
功能区：“默认”选项卡→“注释”面板→“标注样式”
功能区：“注释”选项卡→“标注”面板→“标注样式”

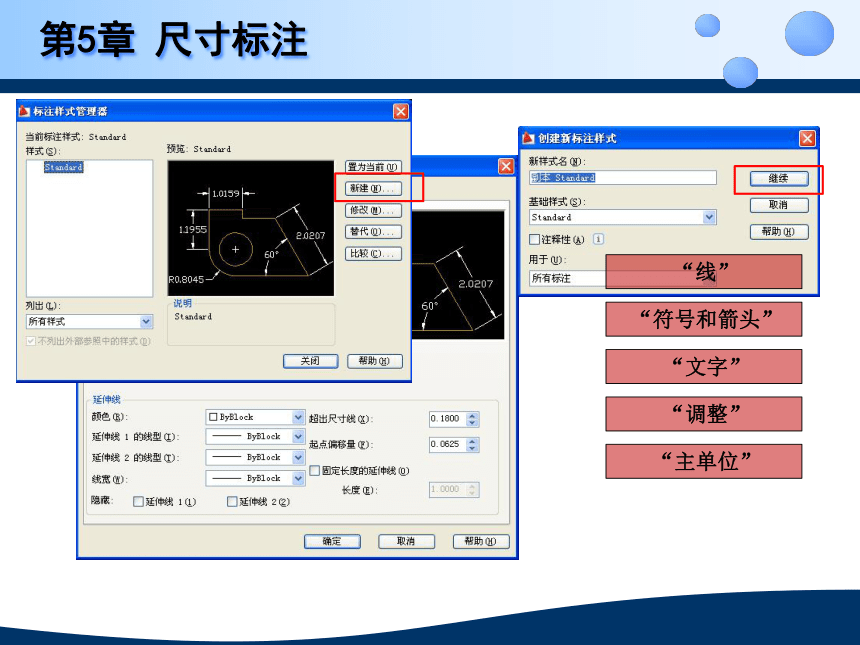

例5-1按照建筑制图标准的相关规定，创建名为 “建筑”的尺寸标注样式。
“线”
“符号和箭头”
“文字”
“调整”
“主单位”
第5章 尺寸标注
5.1.3 创建标注样式的分样式

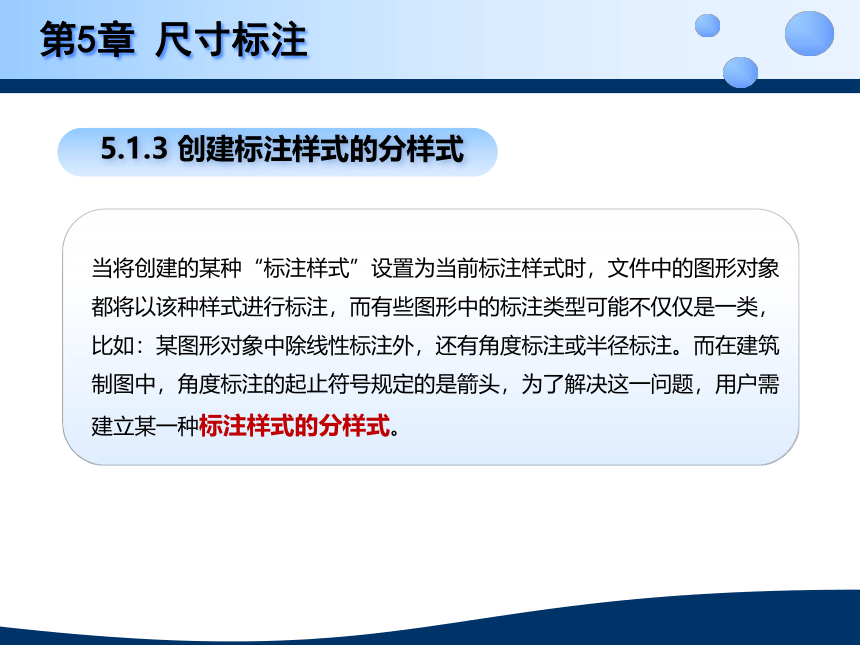

当将创建的某种“标注样式”设置为当前标注样式时，文件中的图形对象都将以该种样式进行标注，而有些图形中的标注类型可能不仅仅是一类，比如：某图形对象中除线性标注外，还有角度标注或半径标注。而在建筑制图中，角度标注的起止符号规定的是箭头，为了解决这一问题，用户需建立某一种标注样式的分样式。
第5章 尺寸标注
5.1.3 创建标注样式的分样式

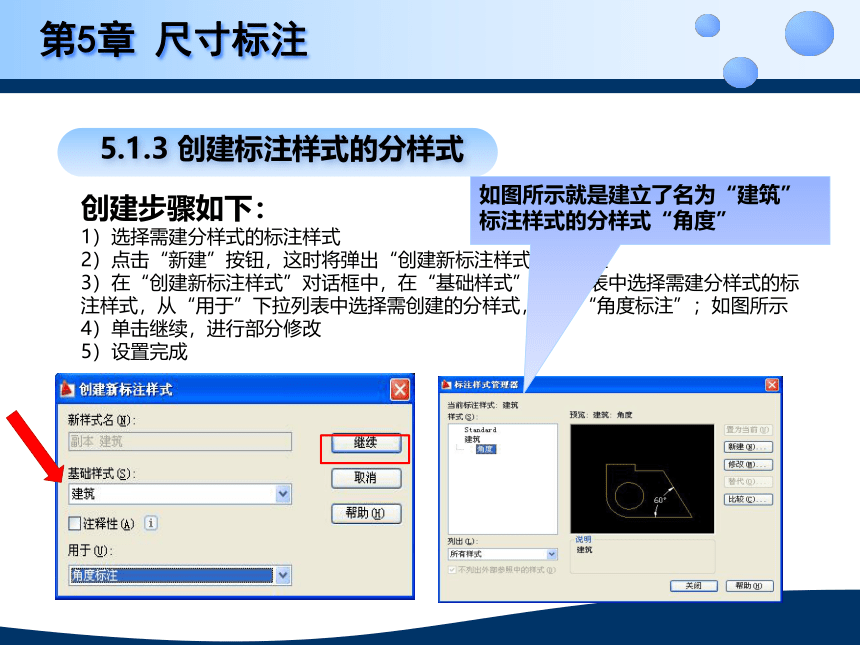

创建步骤如下：
1）选择需建分样式的标注样式
2）点击“新建”按钮，这时将弹出“创建新标注样式”对话框
3）在“创建新标注样式”对话框中，在“基础样式”下拉列表中选择需建分样式的标注样式，从“用于”下拉列表中选择需创建的分样式，如：“角度标注”；如图所示
4）单击继续，进行部分修改
5）设置完成
如图所示就是建立了名为“建筑”标注样式的分样式“角度”
第5章 尺寸标注
5.2 常用的尺寸标注

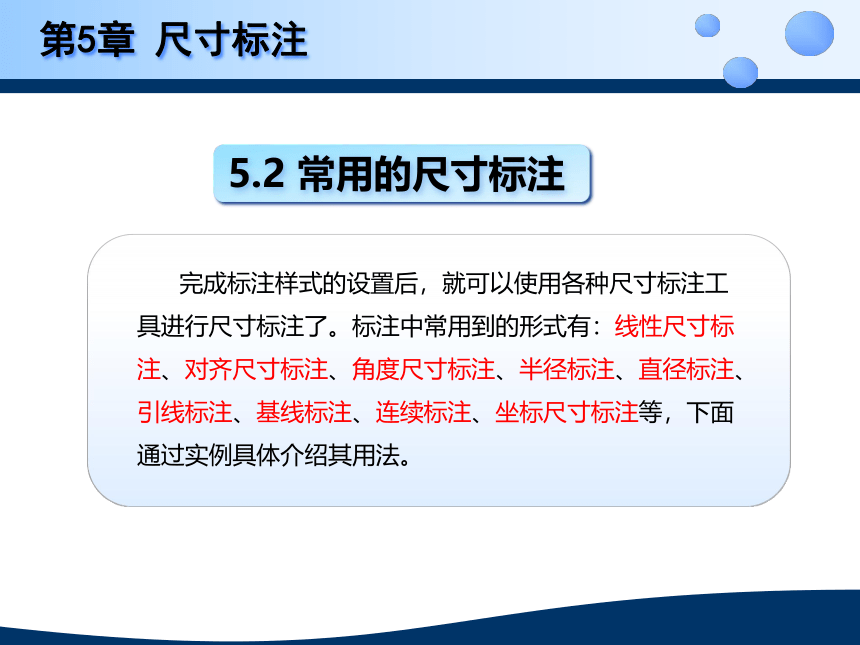

完成标注样式的设置后，就可以使用各种尺寸标注工具进行尺寸标注了。标注中常用到的形式有：线性尺寸标注、对齐尺寸标注、角度尺寸标注、半径标注、直径标注、引线标注、基线标注、连续标注、坐标尺寸标注等，下面通过实例具体介绍其用法。
第5章 尺寸标注
5.2 常用的尺寸标注
5.2.1 线性标注
线性尺寸标注：指标注对象在水平或垂直方向的尺寸及旋转尺寸。
命令启动方法：
命令行：DIMLINEAR或DLI ↙
下拉菜单：“标注” → “线性”
功能区：“默认”选项卡→ “注释”面板→ “ 线性”
功能区：“注释”选项卡→ “标注”面板→ “ 线性”
第5章 尺寸标注
例5-3为右图的矩形进行长、宽尺寸标注
命令的启动方式：
命令： Dimaligned（Dal）↙
菜单：“标注“→”对齐“
功能区：“默认”选项卡→ “注释”面板→ “ 对齐”
功能区：“注释”选项卡→ “标注”面板→ “ 对齐”
5.2.2 对齐标注
对齐标注是线性标注尺寸的一种特殊形式，在对直线段进行标注时，如果该直线的倾斜角度未知，那么使用线性标注方法将无法得到准确的测量结果，这时可以使用对齐标注，标注效果如图所示。
第5章 尺寸标注
例5-4为右图的三角形的斜边进行尺寸标注
第5章 尺寸标注
5.2.3 角度标注
角度标注是用来标注角度尺寸的。可以标注圆弧对应的圆心角、两条不平行直线之间的角度（两直线相交或延长线相交均可）。
命令的启动方式：
命令： Dimangular或（Dan）↙
菜单：“标注“→”角度“
功能区：“默认”选项卡→ “注释”面板→ “ 角度”
功能区：“注释”选项卡→ “标注”面板→ “ 角度”
例5-5为右图的角度进行角度标注
第5章 尺寸标注
5.2.4 半径标注
半径标注用来标注圆或圆弧的半径，标注效果如图示。
命令的启动方式：
命令： Dimradius或（Dra）↙
菜单：“标注“→”半径“
功能区：“默认”选项卡→ “注释”面板→ “ 半径”
功能区：“注释”选项卡→ “标注”面板→ “ 半径”
例5-6为右图的圆标注半径
第5章 尺寸标注
5.3.5 直径标注
直径标注用来标注圆或圆弧的直径，标注效果如图示。
命令的启动方式：
命令： Dimdiameter或（Ddi）↙
菜单：“标注“→”直径“
功能区：“默认”选项卡→ “注释”面板→ “ 直径”
功能区：“注释”选项卡→ “标注”面板→ “ 直径”
例5-7为右图的圆标注直径
5.2.6 弧长标注
标注圆弧线段或多段线圆弧线段部分的弧长，标注效果如图示。
第5章 尺寸标注
命令的启动方式：
命令： Dimarc或（Dar）↙
菜单：“标注“→”弧长“
功能区：“默认”选项卡→“注释”面板→“ 弧长”
功能区：“注释”选项卡→“标注”面板→“ 弧长”
例5-8为右图的圆弧进行圆弧标注
命令的启动方式：
命令： Dimjogged或（Djo）↙
菜单：“标注“→”弯折“
功能区：“默认”选项卡→“注释”面板→“ 弯折”
功能区：“注释”选项卡→“标注”面板→“ 弯折”
5.3.7 弯折标注
折弯标注圆和圆弧的半径，它与半径标注方法基本相同，但需要指定一个位置代替圆或圆弧的圆心，标注效果如图示。
第5章 尺寸标注
例5-9为右图的圆弧进行折弯标注
5.2.8 坐标标注
坐标标注测量基准点到特征点的垂直距离，默认的基准点为当前坐标原点。坐标标注由X或Y值和引线组成。
第5章 尺寸标注
命令的启动方式：
命令： Dimordinate或（Dor）↙
菜单：“标注“→”坐标“
功能区：“默认”选项卡→“注释”面板→“ 坐标”
功能区：“注释”选项卡→“标注”面板→“ 坐标”
例5-10为右图的点进行坐标标注
5.2.9 圆心标注
圆心标注圆心标记用于标注圆和圆弧的圆心。
第5章 尺寸标注
命令的启动方式：
命令： Dimcenter或（Dce）↙
菜单：“标注“→”圆心“
例5-11为右图的圆点进行圆心标注
5.2.10 多重引线标注
引线标注可用来标注文字注释、图号，编号等。引线对象通常包括箭头、可选的水平基线、引线或曲线、多行文字对象或块。
第5章 尺寸标注
命令的启动方式：
命令： Mleader↙
下拉菜单：“标注“→”多重引线“
功能区：“默认”选项卡→“注释”面板→“ 引线”
功能区：“注释”选项卡→“标注”面板→“ 多重引线”
例5-12创建如图所示的多重引线
5.2.11 基线标注
第5章 尺寸标注
“基线标注”是将上一个标注的基线或指定的基线作为标注基线，执行连续的“基线标注”，所有的“基线标注”共用一条基线。在进行基线标注之前，必须先创建(或选择)一个线性、坐标或角度标注作为基准标注，以确定连续标注所需要的前一尺寸标注的尺寸界线，然后执行基线标注命令。标注效果如图示。
5.2.11 基线标注
第5章 尺寸标注
命令的启动方式：
命令： Dimbaseline↙
下拉菜单：“标注“→”基线“
功能区：“注释”选项卡→“标注”面板→“ 基线”
例5-13为下图线段进行基线标注
5.2.12 连续标注
“连续标注”方式可以在执行一次标注命令后，在图形的同一方向连续标注多个尺寸，和基线标注一样，在进行连续标注之前，必须先创建(或选择)一个线性、坐标或角度标注作为基准标注，以确定连续标注所需要的前一尺寸标注的尺寸界线，标注效果如图示。
第5章 尺寸标注
命令的启动方式：
命令： Dimcontinue或Dco↙
下拉菜单：“标注“→”连续“
功能区：“注释”选项卡→“标注”面板→“ 基线”
5.2.12 连续标注
第5章 尺寸标注
例5-14为下图线段进行连续标注
“快速标注”是通过选择图形对象本身来执行一系列的尺寸标注。当标注多个圆、圆弧的直径或半径时，“快速标注”显得十分有效，标注效果如图所示。
5.2.13 快速标注
第5章 尺寸标注
命令的启动方式：
命令： Qdim或Qd↙
下拉菜单：“标注“→”快速标注“
功能区：“注释”选项卡→“标注”面板→“ 快速标注”
例5-13 使用快速标注命令为下图线段进行标注
5.3 尺寸标注的编辑
尺寸编辑可以对已标注对象的文字、位置及样式等内容进行修改，而不必删除所标注的尺寸对象再重新进行标注。
5.3.1 标注更新
要修改用某一种样式标注的所有尺寸，用户可以在“标注样式管理器”对话框中修改这种标注样式即可。用这种标注样式标注的尺寸可以进行统一修改。
如果要使用当前样式更新所选尺寸，就可以用到标注更新命令。
第5章 尺寸标注
命令的启动方式：
下拉菜单：“标注“→”更新“
功能区：“注释”选项卡→“标注”面板→“ 更新”
5.3.2 其他编辑工具
第5章 尺寸标注
在功能区“注释”选项卡→“标注”面板中，AutoCAD还提供了一系列标注编辑工具，现将各工具的功能介绍如下：
“打断”工具：用于在尺寸线、尺寸界线与几何对象或其他标注相交的位置将其打断。
“调整间距”工具：用于自动调整平行的线性标注和角度标注之间的间距，或者根据指定的间距值进行调整
“折弯标注”工具：可在线性标注或对齐标注中添加或删除折弯线
“检验”工具：选择此工具，弹出“检验标注”对话框，可以让用户在选定的标注中添加或删除检验标注。
“重新关联”工具：使用此工具，可将选定的标注关联重新关联至某个对象或该对象上的点。
“倾斜”工具：使用此工具，可以调整线性标注尺寸界线的倾斜角度。
“文字角度”工具：使用此工具，可以移动和旋转标注文字并重新定位尺寸线。
“左对正”“居中对正”“右对正”：分别使标注文字与左侧尺寸界线对齐、居中，与右侧尺寸界线对齐。
“替代”工具：使用此工具，可以控制选定标注中使用的系统变量的替代值。
Thank you!
