建筑CAD应用教程
——天正建筑在建筑设计中的使用

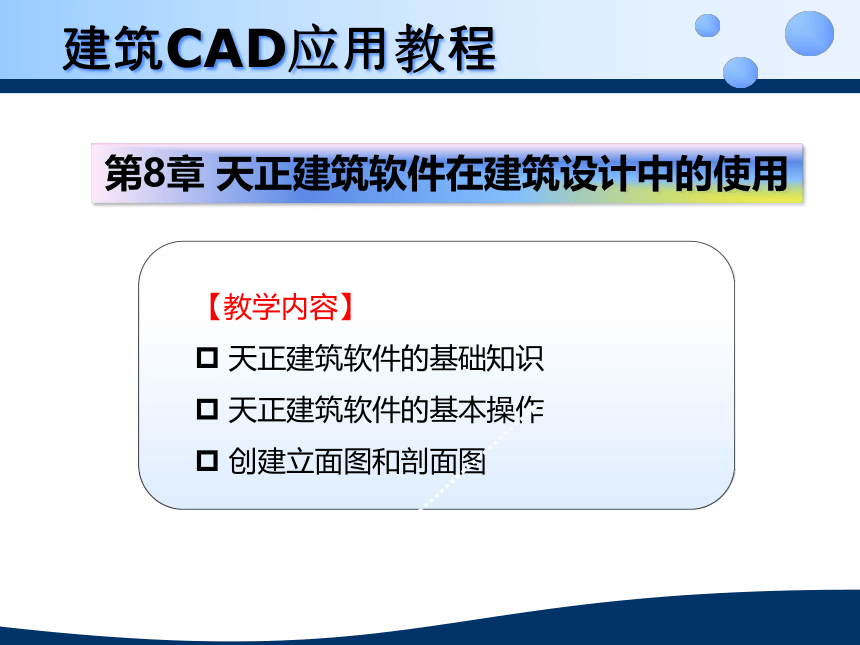

【教学内容】
天正建筑软件的基础知识
天正建筑软件的基本操作
创建立面图和剖面图
第8章 天正建筑软件在建筑设计中的使用
建筑CAD应用教程

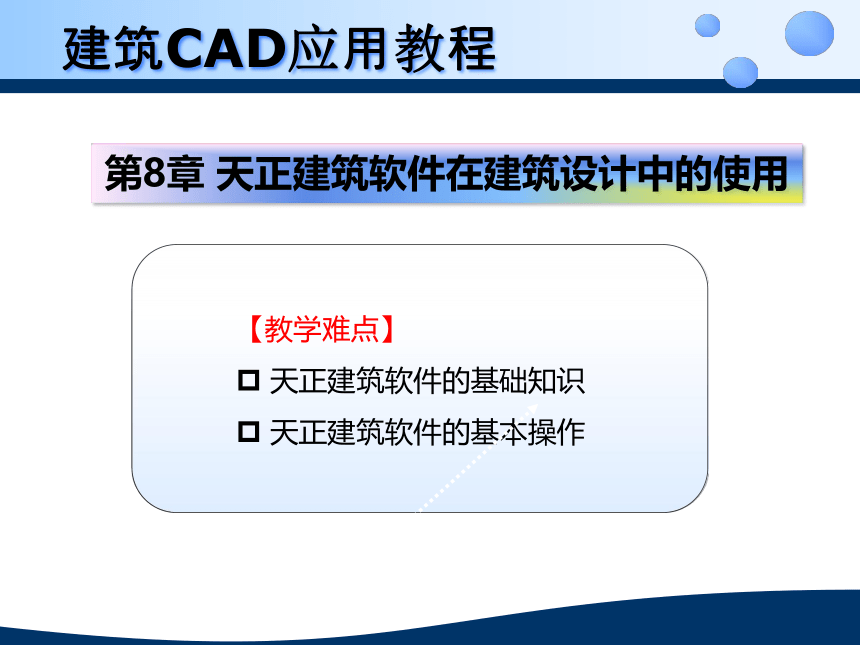

【教学难点】
天正建筑软件的基础知识
天正建筑软件的基本操作
第8章 天正建筑软件在建筑设计中的使用
建筑CAD应用教程

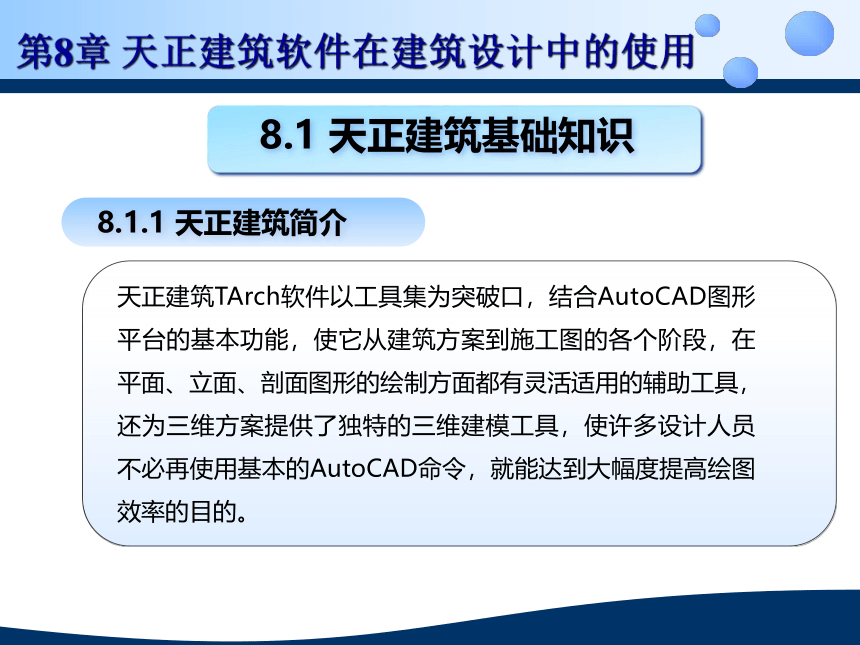

天正建筑TArch软件以工具集为突破口，结合AutoCAD图形平台的基本功能，使它从建筑方案到施工图的各个阶段，在平面、立面、剖面图形的绘制方面都有灵活适用的辅助工具，还为三维方案提供了独特的三维建模工具，使许多设计人员不必再使用基本的AutoCAD命令，就能达到大幅度提高绘图效率的目的。
8.1 天正建筑基础知识

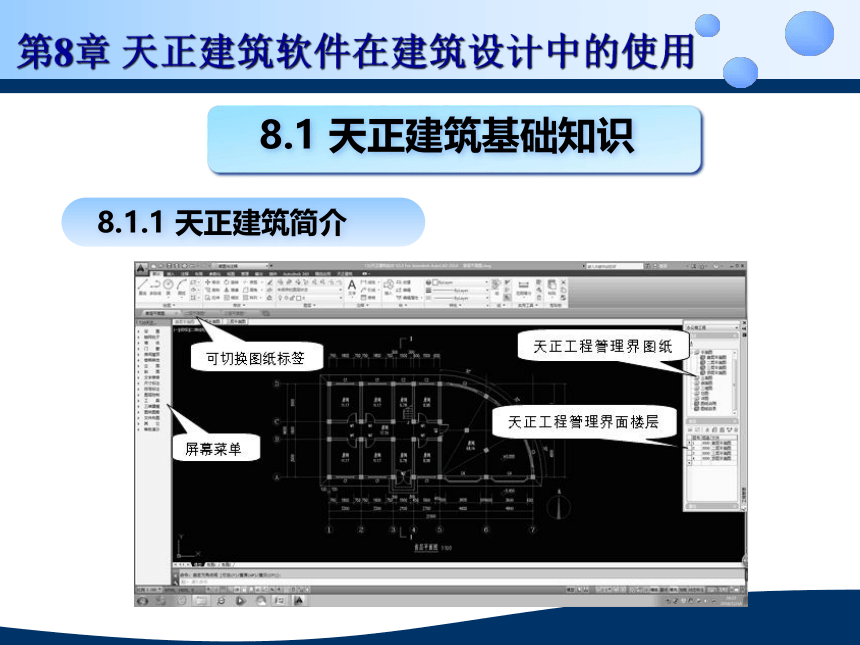

8.1.1 天正建筑简介
第8章 天正建筑软件在建筑设计中的使用
8.1 天正建筑基础知识
8.1.1 天正建筑简介
第8章 天正建筑软件在建筑设计中的使用

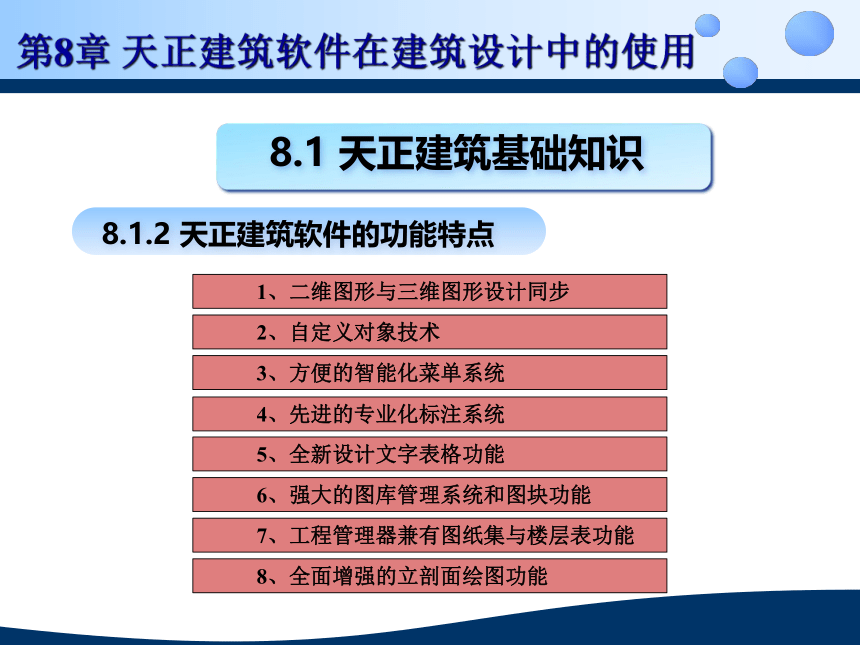

1、二维图形与三维图形设计同步
2、自定义对象技术
3、方便的智能化菜单系统
4、先进的专业化标注系统
5、全新设计文字表格功能
6、强大的图库管理系统和图块功能
7、工程管理器兼有图纸集与楼层表功能
8、全面增强的立剖面绘图功能
第8章 天正建筑软件在建筑设计中的使用
8.1.2 天正建筑软件的功能特点
8.1 天正建筑基础知识
8.1.3天正选项命令

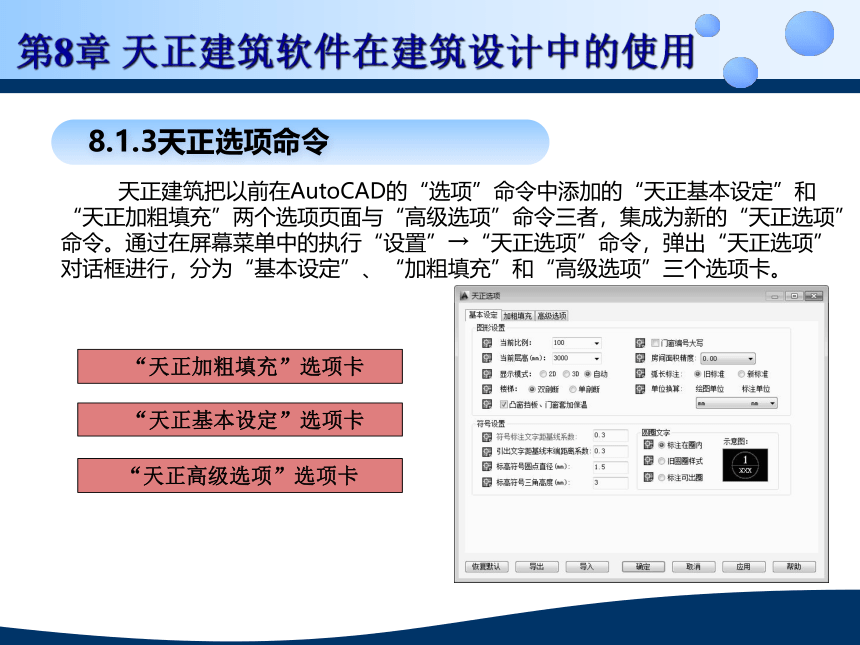

天正建筑把以前在AutoCAD的“选项”命令中添加的“天正基本设定”和“天正加粗填充”两个选项页面与“高级选项”命令三者，集成为新的“天正选项”命令。通过在屏幕菜单中的执行“设置”→“天正选项”命令，弹出“天正选项”对话框进行，分为“基本设定”、“加粗填充”和“高级选项”三个选项卡。
“天正加粗填充”选项卡
“天正基本设定”选项卡
“天正高级选项”选项卡
第8章 天正建筑软件在建筑设计中的使用
8.2.1 绘制轴线

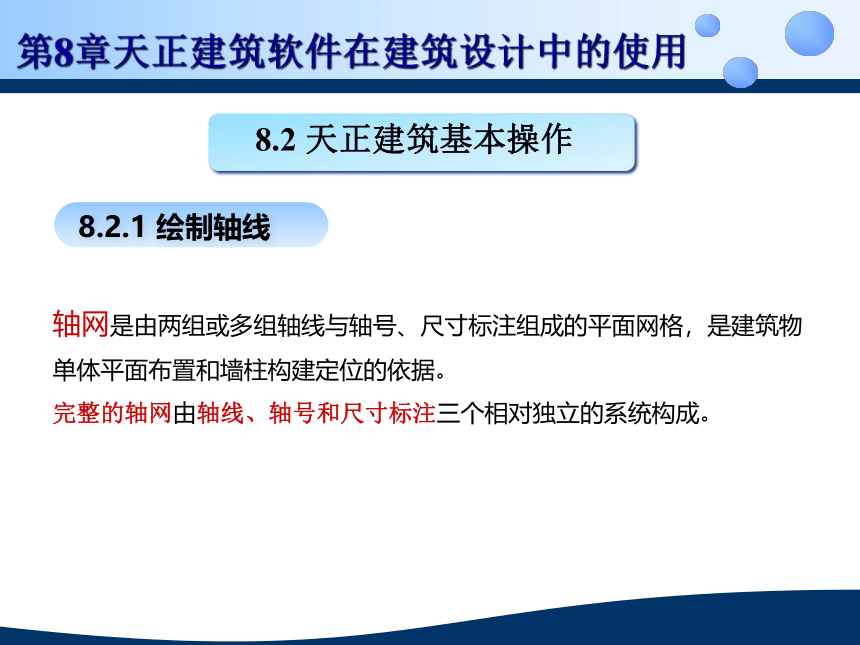

轴网是由两组或多组轴线与轴号、尺寸标注组成的平面网格，是建筑物单体平面布置和墙柱构建定位的依据。
完整的轴网由轴线、轴号和尺寸标注三个相对独立的系统构成。
第8章天正建筑软件在建筑设计中的使用
8.2 天正建筑基本操作
8.2.1 绘制轴线
第8章天正建筑软件在建筑设计中的使用
8.2 天正建筑基本操作

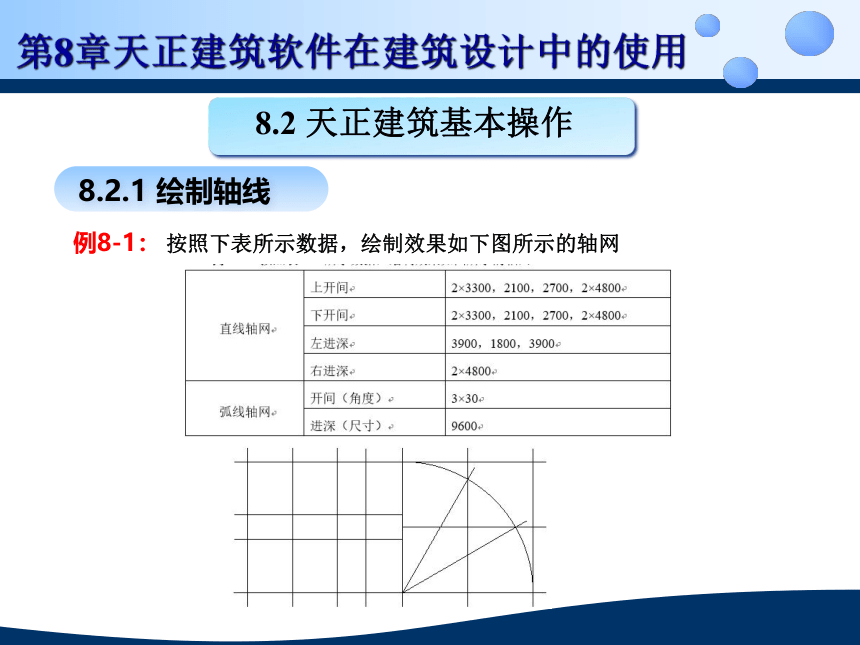

例8-1： 按照下表所示数据，绘制效果如下图所示的轴网

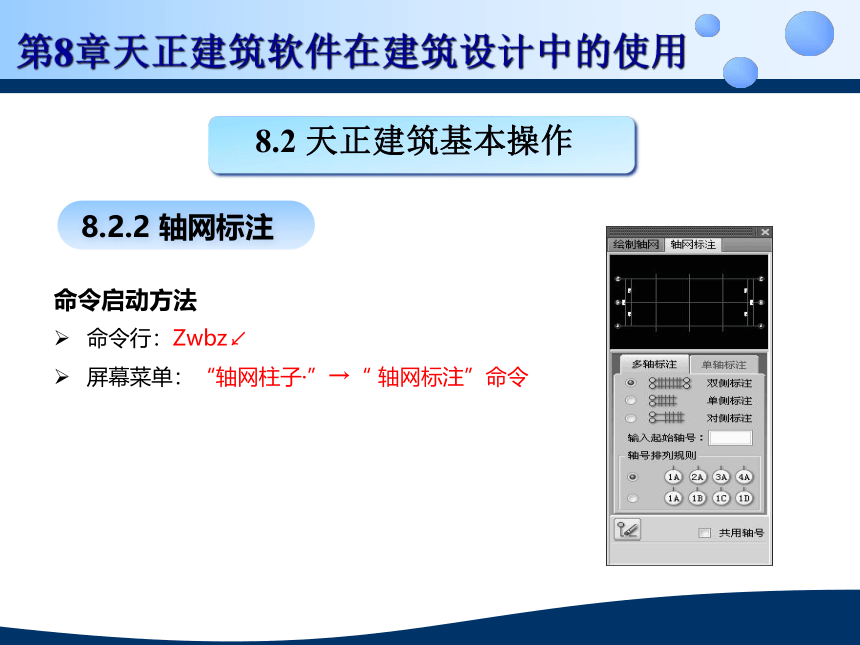

8.2.2 轴网标注

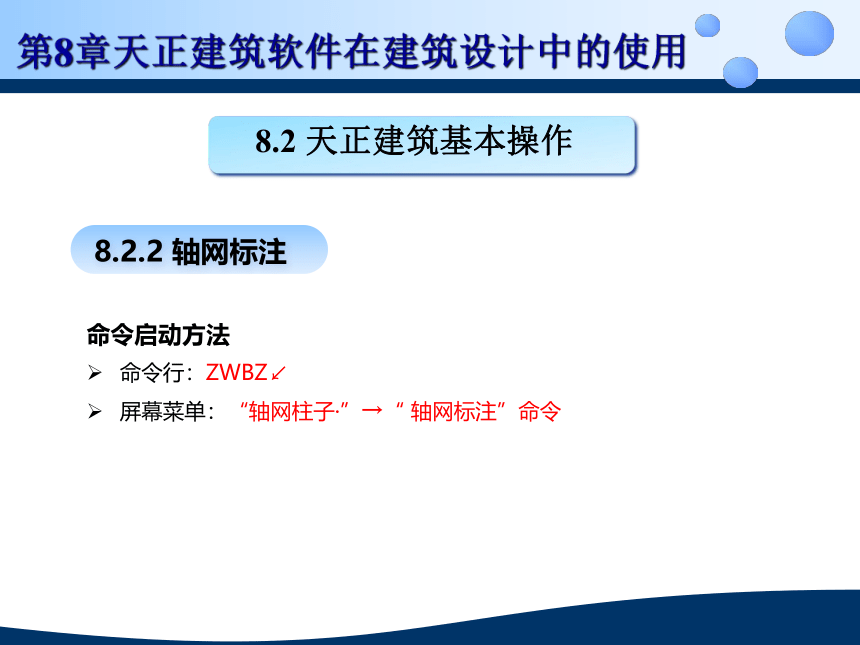

命令启动方法
命令行：Zwbz↙
屏幕菜单：“轴网柱子·”→“ 轴网标注”命令
第8章天正建筑软件在建筑设计中的使用
8.2 天正建筑基本操作
8.2.2 轴网标注
第8章天正建筑软件在建筑设计中的使用
8.2 天正建筑基本操作

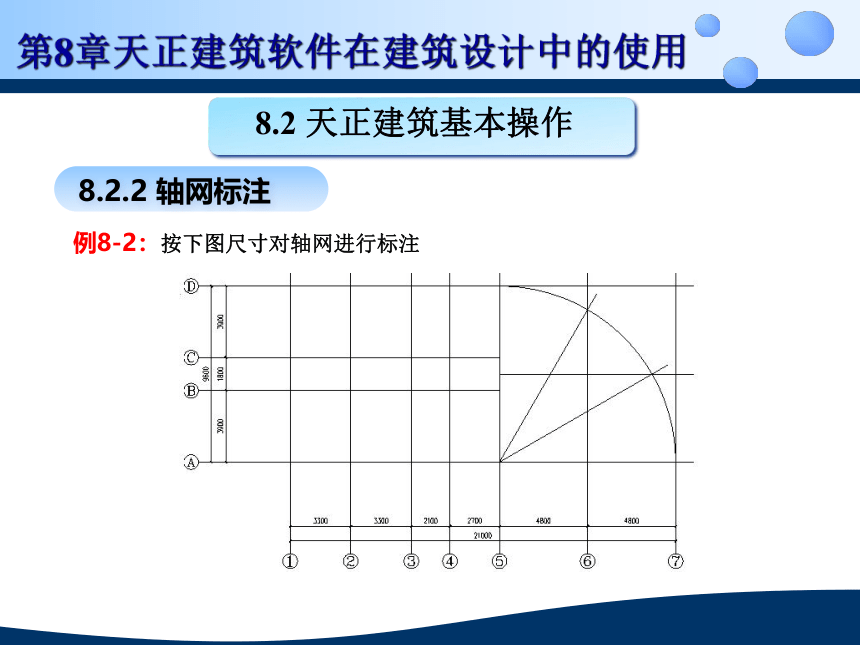

例8-2：按下图尺寸对轴网进行标注
8.2.2 轴网标注
命令启动方法
命令行：ZWBZ↙
屏幕菜单：“轴网柱子·”→“ 轴网标注”命令
第8章天正建筑软件在建筑设计中的使用
8.2 天正建筑基本操作
8.2.3 插入柱子
柱子在建筑设计中主要起到结构支撑的作用，有些时候柱子也用于纯粹的装饰（俗称“装饰柱”）。在天正建筑中通常以自定义对象来表示柱子，但各种柱子对象定义不同，标准柱用底标高、柱高和柱截面参数描述其在三维空间的位置和形状，构造柱用于砖混结构，只有截面形状而没有三维数据描述，只服务于施工图。
第8章天正建筑软件在建筑设计中的使用
8.2 天正建筑基本操作
8.2.3 插入柱子
第8章天正建筑软件在建筑设计中的使用
8.2 天正建筑基本操作
例8-3：对例8-2 所示的图形插入标准柱，插入效果如下图所示。
8.2.3 插入柱子
命令启动方法
命令行：Bzz↙
屏幕菜单：“轴网柱子·”→“ 标准柱”命令
第8章天正建筑软件在建筑设计中的使用
8.2 天正建筑基本操作
8.2.4 绘制墙体
墙体是天正建筑软件的核心对象，它模拟实际墙体的专业特性，可实现墙角的自动修剪、墙体之间按材料特性连接、与柱子和门窗互相关联等智能特性，并且墙体是房间划分的依据，因此理解墙对象的概念非常重要。
第8章天正建筑软件在建筑设计中的使用
8.2 天正建筑基本操作
8.2.4 绘制墙体
第8章天正建筑软件在建筑设计中的使用
8.2 天正建筑基本操作
例8-4：对例8-3所示的图形绘制墙体，效果如下图所示。
8.2.4 绘制墙体
命令启动方法
命令行：Hzqt↙
屏幕菜单：”墙体”→“ 绘制墙体”命令
第8章天正建筑软件在建筑设计中的使用
8.2 天正建筑基本操作
8.2.5 插入门窗
门窗和其他自定义对象一样可以用AutoCAD的命令和夹点编辑修改，并可通过电子表格检查和统计整个工程的门窗编号。
第8章天正建筑软件在建筑设计中的使用
8.2 天正建筑基本操作
8.2.5 绘制墙体
第8章天正建筑软件在建筑设计中的使用
8.2 天正建筑基本操作
例8-4：利用“门窗功能”对例8-4所示的墙体插入门窗，效果如下图所示。
8.2.5 插入门窗
插入门命令启动方法
命令行：Cm↙
屏幕菜单：执行”门窗”→“ 插门”命令
插入窗命令启动方法
命令行：CC↙
屏幕菜单：执行”门窗”→“ 插窗”命令
第8章天正建筑软件在建筑设计中的使用
8.2 天正建筑基本操作
单击“门窗参数”对话框中的图例，将弹出“天正图库管理系统”对话框，天正建筑提供的门和窗类型都包含在里面，用户可以按照自己的需要选择不同的类型 。
第8章天正建筑软件在建筑设计中的使用
8.2.6 创建室内外构件
1. 楼梯
按照楼梯的平面形式分，主要为单跑直线梯段、双跑直线梯段、三跑楼梯、双分平行楼梯、双合平行楼梯、转角楼梯、交叉楼梯、剪刀楼梯、螺旋楼梯等。这里只介绍最常见的双跑楼梯形式 。
第8章天正建筑软件在建筑设计中的使用
8.2 天正建筑基本操作
第8章天正建筑软件在建筑设计中的使用
8.2 天正建筑基本操作
例8-6：为例8-5所示的首层平面图插入双跑楼梯，效果如下图所示。
8.2.6 创建室内外构件
1. 楼梯
8.2.6 创建室内外构件
命令启动方法
命令行：Splt↙
屏幕菜单：执行”楼梯其他”→“ 双跑楼梯”命令
第8章天正建筑软件在建筑设计中的使用
8.2 天正建筑基本操作
1. 楼梯
2. 台阶
当建筑物室内外地坪存在高差时，如果这个高差过大，就需要在建筑物入口处设置台阶作为建筑物室内外的过渡。
第8章天正建筑软件在建筑设计中的使用
8.2 天正建筑基本操作
第8章天正建筑软件在建筑设计中的使用
8.2 天正建筑基本操作
例8-7：为例8- 6所示的首层平面图插入台阶，效果如下图所示。
2. 台阶
2. 台阶
命令启动方法
命令行：Tj↙
屏幕菜单：”楼梯其他”→“ 台阶”命令
第8章天正建筑软件在建筑设计中的使用
8.2 天正建筑基本操作
3. 散水
本命令通过自动搜索外墙线绘制散水，在天正建筑中，“散水”把原来的 “二维散水”和“三维散水”、“内外高差”命令合并，而且散水自动被凸窗、柱子等对象裁剪，也可以通过对象编辑添加和删除顶点，可以满足绕柱子、阳台等各种变化，阳台、台阶、坡道等对象自动遮挡散水，位置移动后遮挡自动更新。
第8章天正建筑软件在建筑设计中的使用
8.2 天正建筑基本操作
第8章天正建筑软件在建筑设计中的使用
8.2 天正建筑基本操作
例8-8：为例8- 7所示的首层平面图插入散水，效果如下图所示。
3. 散水
3. 散水
命令启动方法
命令行：Ss↙
屏幕菜单：”楼梯其他”→“ 散水”命令
第8章天正建筑软件在建筑设计中的使用
8.2 天正建筑基本操作
8.2.7 房间顶屋
房间查询
“搜索房间”命令可用来批量搜索建立或更新已有的普通房间和建筑轮廓，建立房间信息并标注室内使用面积，标注位置自动置于房间的中心。
所谓的房间查询，主要是针对于房间面积的查询，房间面积可通过“搜索房间”、“套内面积”、查询面积等命令来实现 。
第8章天正建筑软件在建筑设计中的使用
8.2 天正建筑基本操作
第8章天正建筑软件在建筑设计中的使用
8.2 天正建筑基本操作
例8-9：为例8-8所示的首层平面图建立房间信息并标注室内使用面积，效果如下图所示。
3. 房间查询
8.2.7 房间顶屋
命令启动方法
命令行：Ssfj↙
屏幕菜单：”房间屋顶”→“ 搜索房间”命令
第8章天正建筑软件在建筑设计中的使用
8.2 天正建筑基本操作
8.2.8 尺寸标注
天正提供了自定义的尺寸标注系统，完全取代了AutoCAD的尺寸标注功能。
第8章天正建筑软件在建筑设计中的使用
例8-10：对例8-9所示的图形分别使用门窗标注、角度标准、逐点标注、墙厚标注命令对门窗尺寸、圆弧轴网、右边轴线及墙厚进行标注，效果如下图所示。
8.2.8 尺寸标注
天正提供了自定义的尺寸标注系统，完全取代了AutoCAD的尺寸标注功能。
门窗标注
角度标注
逐点标注
命令启动方法
命令行：Mcbz↙
屏幕菜单：”尺寸标注”→“ 门窗标注”命令
命令启动方法
命令行：Jdbz↙
屏幕菜单：”尺寸标注”→“ 角度标注”命令
命令启动方法
命令行：Zdbz↙
屏幕菜单：”尺寸标注”→“ 逐点标注”命令
墙厚标注
命令启动方法
命令行：Qhbz↙
屏幕菜单：”尺寸标注”→“ 墙厚标注”命令
第8章天正建筑软件在建筑设计中的使用
8.2.9 符号标注
按照建筑制图的国标工程符合规定画法，天正软件提供了一整套的自定义工程符合对象，这些符号对象可以方便地绘制剖切号、指北针、引注箭头、绘制各种详图符合、引出标注符号。
第8章天正建筑软件在建筑设计中的使用
8.2 天正建筑基本操作
第8章天正建筑软件在建筑设计中的使用
例8-11：对例8-10所示的图形分别使用标高标注、剖切符号、画指北针命令及图名标注进行室内外地坪标高标注、剖切标注、北向标注及图名标注，效果如下图所示。
8.2.9 符号标注
8.2.9 符号标注
标高标注
标高标注命令可在平面图的楼面标高与地坪进行标高标注，可标注绝对标高和相对标高，也可用于立面图和剖面图标注楼面标高。
命令启动方法
命令行：Bgbz↙
屏幕菜单：”符号标注”→“ 标高标注”命令
第8章天正建筑软件在建筑设计中的使用
剖切符号
剖切符号是用于表示剖切位置的图线，“剖切符号”命令可在图中标注符号国标规定的剖面剖切符号。
画指北针
可在图上绘制一个国标规定的指北针符号，从插入点到橡皮线的终点定义为指北针的方向，这个方向在坐标标注时起指示北向坐标的作用。
命令启动方法
命令行：Pqfh↙
屏幕菜单：执行”符号标注”→“ 剖切符号”命令
命令启动方法
命令行：Hzbz↙
屏幕菜单：执行”符号标注”→“ 画指北针”命令
图名标注
图名标注可在图形下方标出该图的图名，并且同时标注比例。
命令启动方法
命令行：Tmbz↙
屏幕菜单：执行”符号标注”→“ 图名标注”命令
第8章天正建筑软件在建筑设计中的使用
设计好一套工程的各层平面图后，需要绘制立面图表达建筑物的立面设计细节，立剖面的图形表达和平面图有很大的区别，立剖面表现的是建筑三维模型的一个投影视图，受三维模型细节和剖视方向建筑物遮挡的影响，天正立面图形是通过平面构件中的三维信息进行消隐获得的纯粹二维图形，除了符号与尺寸标注对象以及门窗阳台图块是天正自定义对象外，其他图形构成元素都是AutoCAD的基本对象。
8.3 创建立面图和剖面图
第8章天正建筑软件在建筑设计中的使用
利用天正建筑绘制立面图和剖面图，通常按以下步骤进行：
利用天正软件绘制各层平面图；
利用AutoCAD的基点命令指定各层平面图的对齐点；
用天正建筑的楼层表命令，生成楼层表；
执行“生成立面图”和“生成剖面图”命令，生成建筑的立面图和剖面图；
利用AutoCAD命令以及天正软件提供的立面图和剖面图编辑命令对生成的建筑的立面图和剖面图进行修正。
8.3 创建立面图和剖面图
第8章天正建筑软件在建筑设计中的使用
