建筑CAD应用教程
——文字与表格

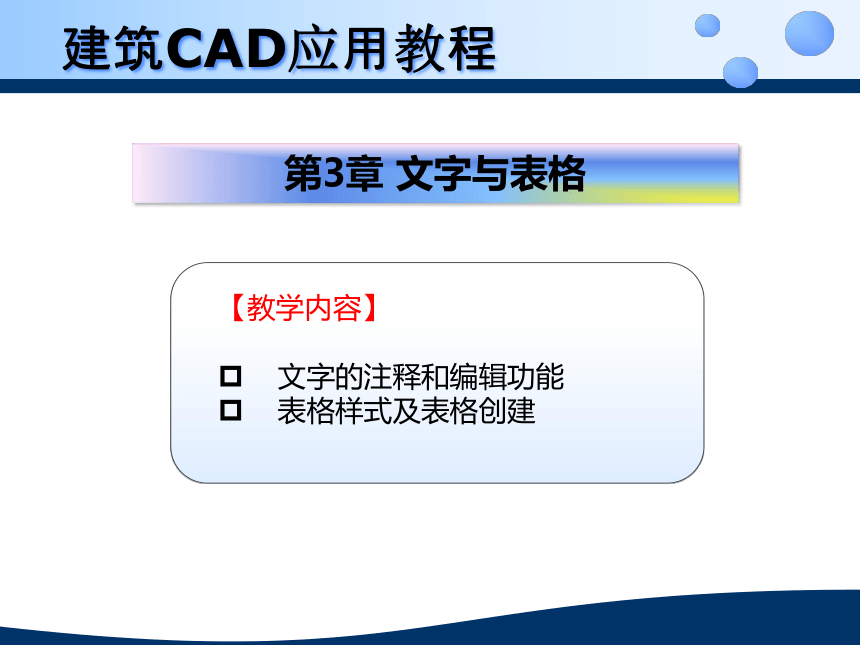

第3章 文字与表格
建筑CAD应用教程
【教学内容】
文字的注释和编辑功能
表格样式及表格创建
第3章 文字与表格
【教学重点与难点】
文字样式的创建
单行文字和多行文字的创建
编辑文字
表格的创建
建筑CAD应用教程

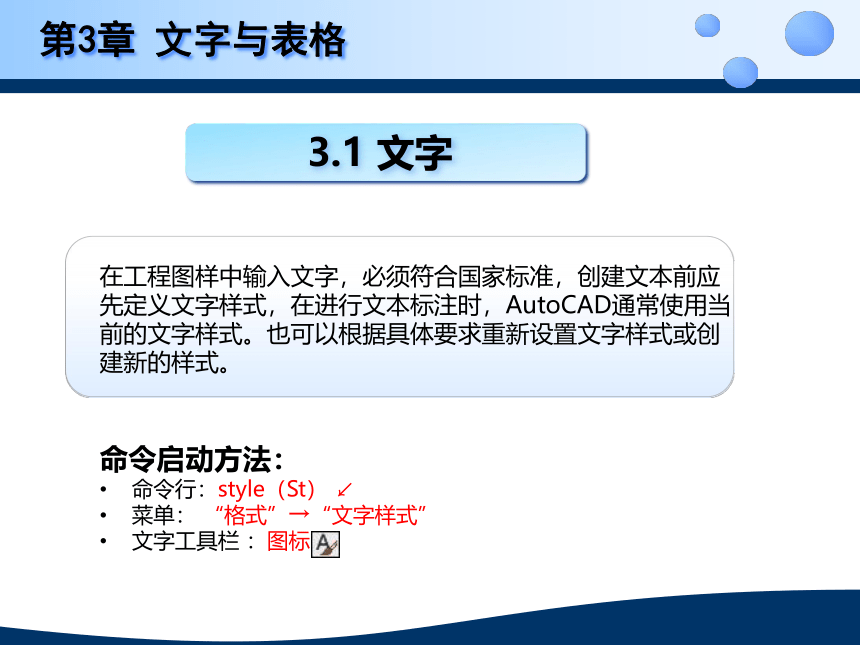

3.1 文字
在工程图样中输入文字，必须符合国家标准，创建文本前应先定义文字样式，在进行文本标注时，AutoCAD通常使用当前的文字样式。也可以根据具体要求重新设置文字样式或创建新的样式。
命令启动方法：
命令行：style（St） ↙
菜单： “格式”→“文字样式”
文字工具栏 ：图标
第3章 文字与表格
3.1 文字

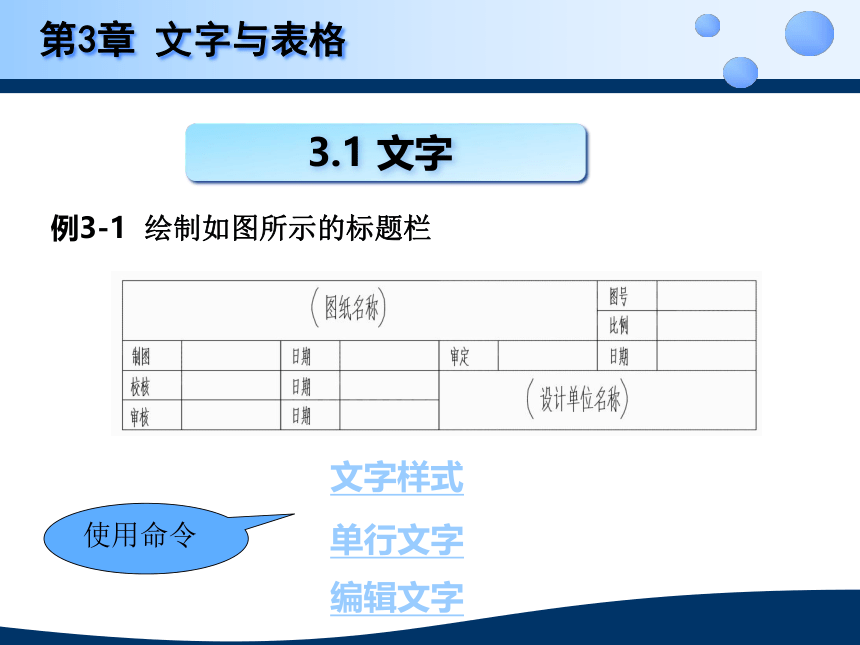

例3-1 绘制如图所示的标题栏
使用命令
文字样式
单行文字
编辑文字
第3章 文字与表格
3.1 文字
在工程图样中输入文字，必须符合国家标准，创建文本前应先定义文字样式，在进行文本标注时，AutoCAD通常使用当前的文字样式。也可以根据具体要求重新设置文字样式或创建新的样式。
命令启动方法：
命令行：style（St） ↙
下拉菜单： “格式”→“文字样式”
功能区：“默认”选项卡→“注释”面板→ 文字样式
功能区：“注释”选项卡→“文字”面板

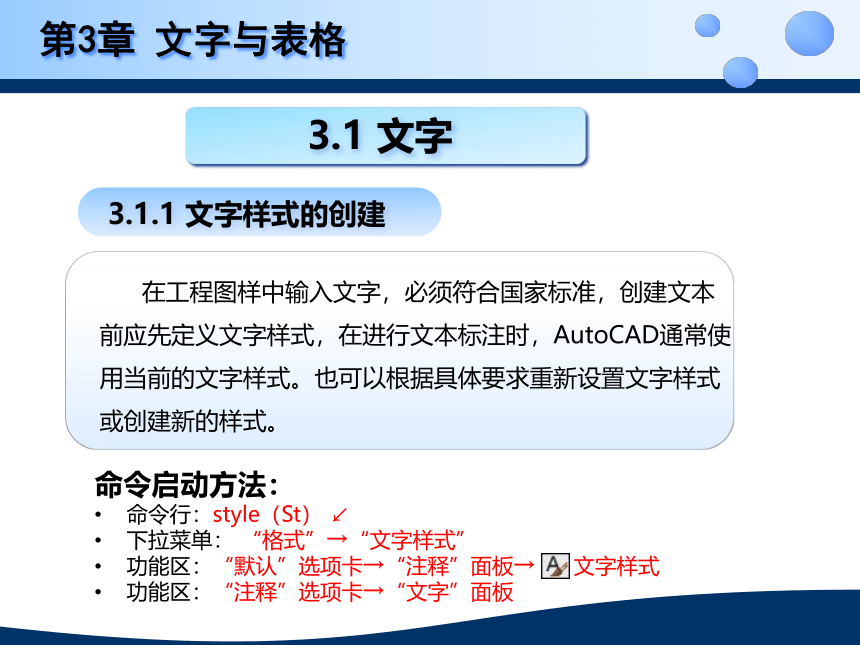

3.1.1 文字样式的创建
第3章 文字与表格

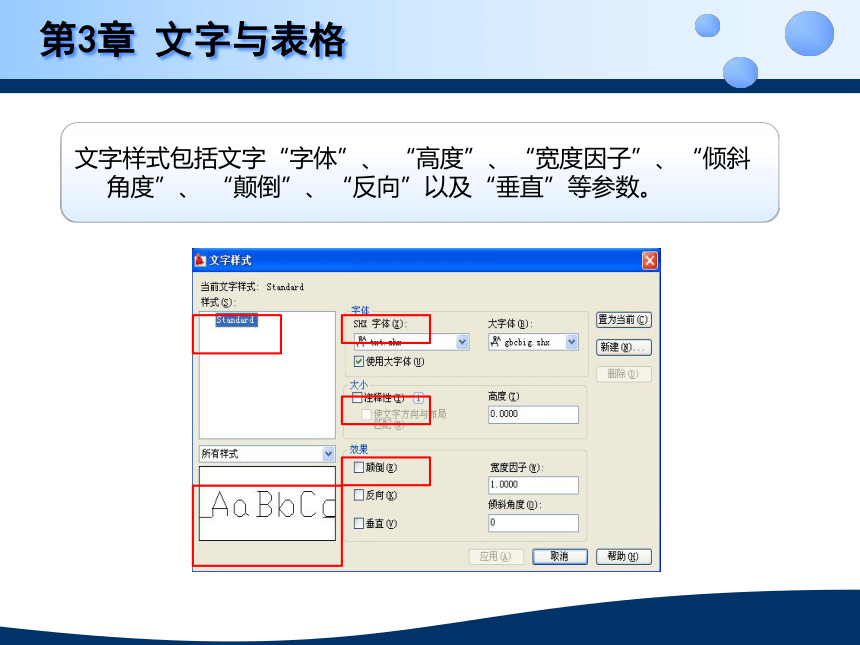

文字样式包括文字“字体”、 “高度”、“宽度因子”、“倾斜角度”、 “颠倒”、“反向”以及“垂直”等参数。
第3章 文字与表格
AutoCAD提供了两种文字输入的方式：单行文字和多行文字。
3.1.2文字的输入
①单行文字输入
命令启动方法：
命令行：Text或Dtext （Dt）↙
下拉菜单：“绘图” →“文字” →“ 单行文字”
功能区：“默认”选项卡→“注释”面板→ “ 单行文字”
功能区：“注释”选项卡→“文字”面板→“ 单行文字”
第3章 文字与表格
AutoCAD提供了两种文字输入的方式：单行文字和多行文字。
3.1.2文字的输入
②多行文字输入
命令启动方法：
命令行：Mtext（Mt/t）↙
下拉菜单：“绘图” →“文字” →“多行文字”
功能区：“注释”选项卡→“文字”面板→“ 多行文字”
功能区：“默认”选项卡→“注释”面板→“ 多行文字”
第3章 文字与表格
3.1.3 文本编辑
①利用DDEDET命令编辑文本
②利用“特性”对话框编辑文本
命令启动方法：
命令行： DDEdit（ED）↙
菜单： →对象→文字→编辑
文字工具栏 ：图标
选择“修改”→“特性”命令或单击标准工具栏中的 按钮，AutoCAD将打开“特性”对话框.
选中单行文本或多行文本后，就可以在“特性”对话框中编辑文本.
第3章 文字与表格
绘图步骤分解：
1.使用“矩形”命令、“直线”命令、“偏移”命令、“修剪”命令，按图中标注尺寸绘制标题栏图框， 。
2. 设置文字样式
3. 输入文字
4. 编辑文字
详例演示：
第3章 文字与表格
3.2 表格
例3-1 绘制如图所示的绘制如下图3-15所示的“门窗表”，其中“门窗表”标
题字高为700，居中，表头文字字高为500，居中，单元格内容文字字高为350，
所有文字采用仿宋_GB2312，宽度因子为0.7。
使用命令
表格样式
创建表格
编辑表格文字
第3章 文字与表格
3.2 表格
在建筑制图中，通常会须绘制门窗表、图纸目录表、材料做法表等各种各样的表格，在AutoCAD中用户可以使用默认的表格样式，也可以根据需要自定义表格样式。
3.2.1 表格样式的创建
第3章 文字与表格
命令启动方法：
命令行：Tablestyle（Ts）↙
菜单： →格式→表格样式
功能区：“默认”选项卡→“注释”面板→
功能区：“注释”选项卡→“表格”面板→ 表格样式“
3.2 表格
3.2.1 表格样式的创建
第3章 文字与表格
3.2.2 创建表格
命令启动方法：
命令行：Table（Tb）↙
菜单： →绘图→表格
功能区：“默认”选项卡→“注释”面板→“表格
表格样式
插入选项
列和行设置
插入方式
设置单元样式
第3章 文字与表格
3.2.3编辑表格文字和表格单元
1.编辑表格文字
命令启动方式：
命令行输入命令“Tabledit”
使用快捷菜单，选定表格中一个或多个单元和，单击鼠标右键， 然后选择菜单中的“编辑文字”选项。
使用鼠标在单元内双击打开多行文字编辑器
第3章 文字与表格
3.2.3编辑表格文字和表格单元
2. 编辑表格单元
命令启动方式：
使用表格单元快捷菜单，选定表格中一个或多个单元后，单击鼠标右键，然后选择菜单中的相应编辑命令。
当选中表格后，在表格的四周、标题行上将显示许多夹点，也可以通过拖动这些夹点来编辑表格。
在表格内任意单元格内单击鼠标左键，出现“表格”工具栏，如图所示。使用“表格”工具栏中的相应命令可以对表格进行一系列编辑。
使用单元格的“特性”浮动选项板对单元格进行编辑。
第3章 文字与表格
绘图步骤分解：
1.创建表格样式。
2. 插入表格
3. 编辑表格文字和表格单元
详例演示：
第3章 文字与表格
Thank you!
