项目四 拉维娜式行星齿轮变速器

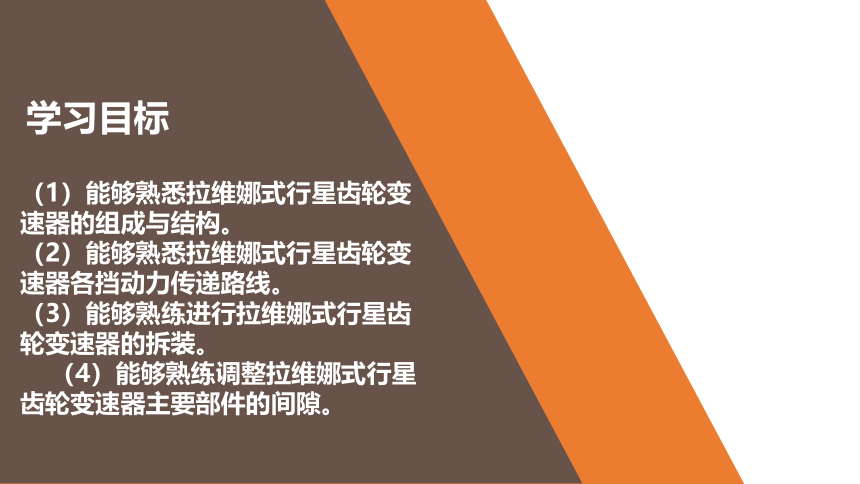

（1）能够熟悉拉维娜式行星齿轮变速器的组成与结构。
（2）能够熟悉拉维娜式行星齿轮变速器各挡动力传递路线。
（3）能够熟练进行拉维娜式行星齿轮变速器的拆装。
（4）能够熟练调整拉维娜式行星齿轮变速器主要部件的间隙。
学习目标
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
关键字
案例引入

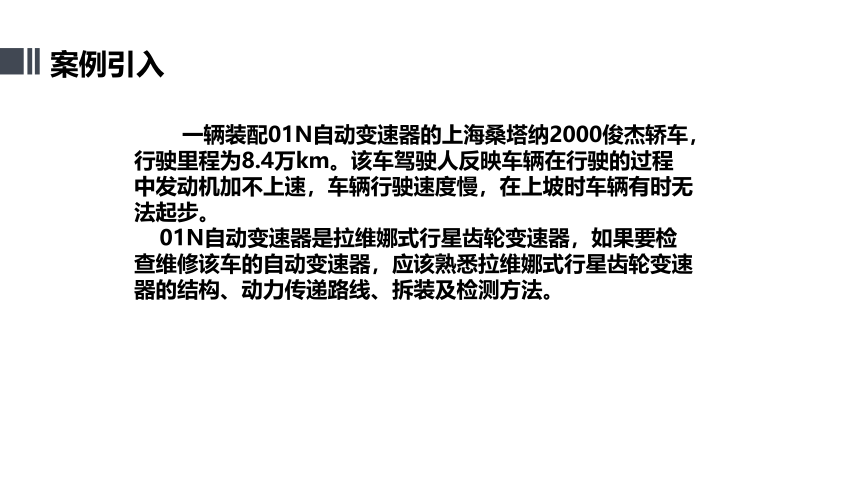

一辆装配01N自动变速器的上海桑塔纳2000俊杰轿车，行驶里程为8.4万km。该车驾驶人反映车辆在行驶的过程中发动机加不上速，车辆行驶速度慢，在上坡时车辆有时无法起步。
01N自动变速器是拉维娜式行星齿轮变速器，如果要检查维修该车的自动变速器，应该熟悉拉维娜式行星齿轮变速器的结构、动力传递路线、拆装及检测方法。
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
关键字
相关知识
一、01M自动变速器的结构
1．01M自动变速器的组成

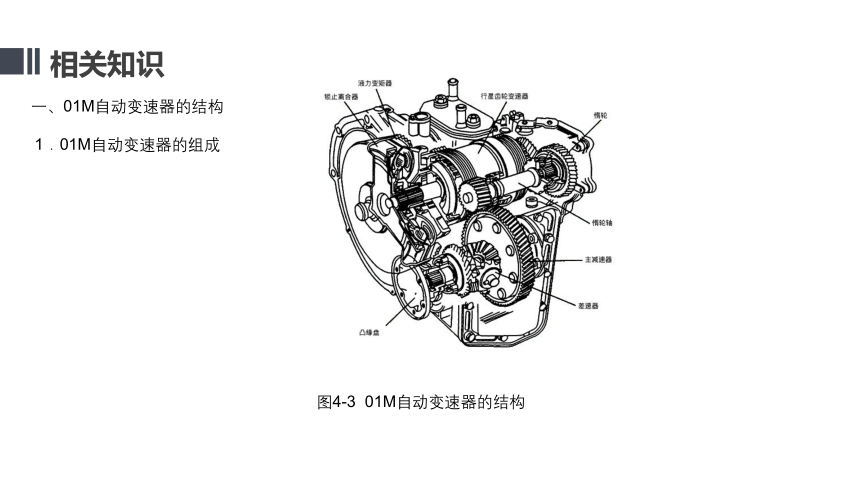

图4-3 01M自动变速器的结构
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
关键字
相关知识

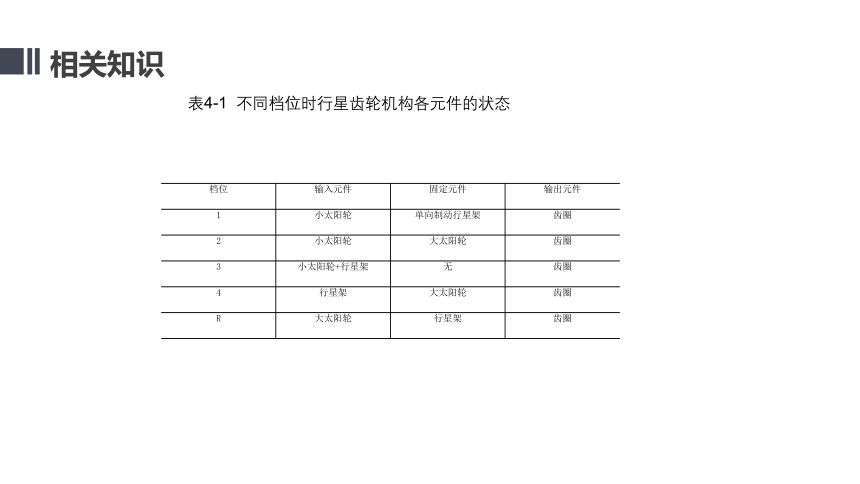

表4-1 不同档位时行星齿轮机构各元件的状态
档位 输入元件 固定元件 输出元件
1 小太阳轮 单向制动行星架 齿圈
2 小太阳轮 大太阳轮 齿圈
3 小太阳轮+行星架 无 齿圈
4 行星架 大太阳轮 齿圈
R 大太阳轮 行星架 齿圈
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
选题背景
2．典型四档拉维娜式行星齿轮变速器结构
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
关键字
相关知识
2．典型四档拉维娜式行星齿轮变速器结构

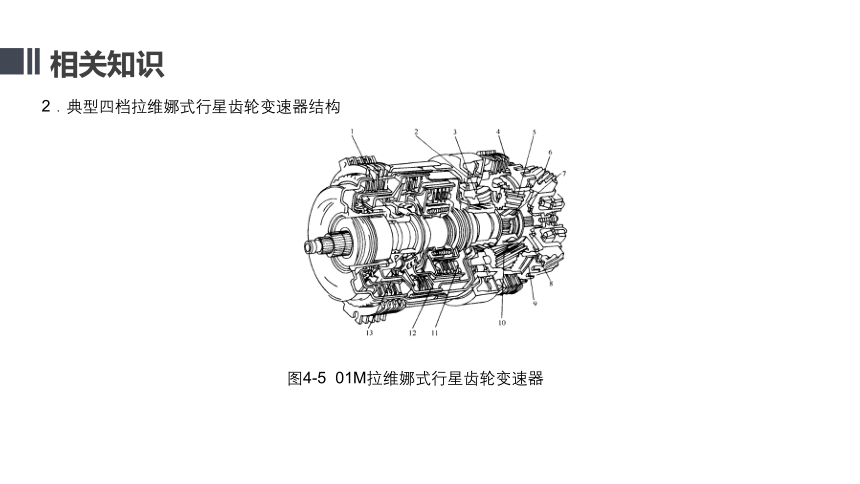

图4-5 01M拉维娜式行星齿轮变速器
3．换档执行元件
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
选题背景
请在此添加您的文字内容
请在3．换档执行元件此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
关键字
相关知识
3．换档执行元件

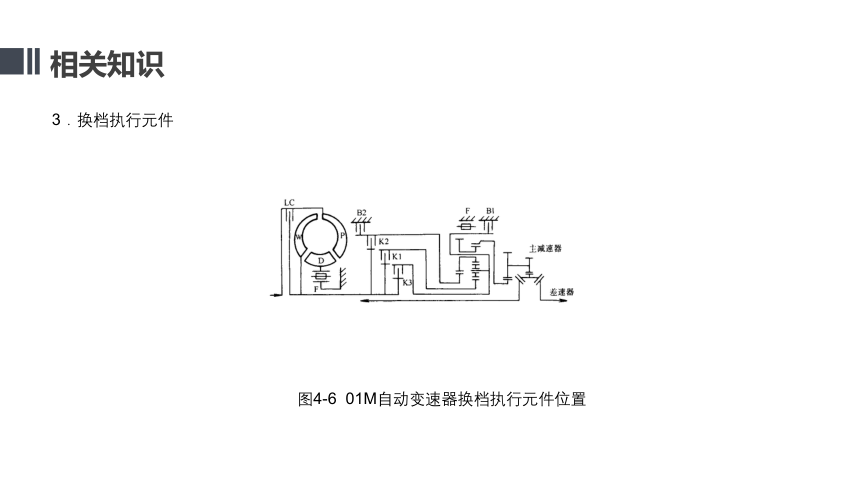

图4-6 01M自动变速器换档执行元件位置
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
关键字
相关知识

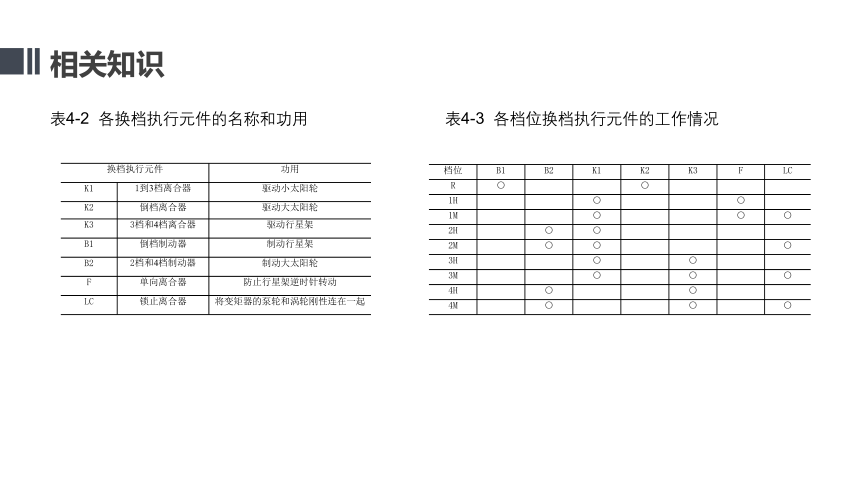

表4-2 各换档执行元件的名称和功用
换档执行元件 功用
K1 1到3档离合器 驱动小太阳轮
K2 倒档离合器 驱动大太阳轮
K3 3档和4档离合器 驱动行星架
B1 倒档制动器 制动行星架
B2 2档和4档制动器 制动大太阳轮
F 单向离合器 防止行星架逆时针转动
LC 锁止离合器 将变矩器的泵轮和涡轮刚性连在一起
表4-3 各档位换档执行元件的工作情况
档位 B1 B2 K1 K2 K3 F LC
R ○ ○
1H ○ ○
1M ○ ○ ○
2H ○ ○
2M ○ ○ ○
3H ○ ○
3M ○ ○ ○
4H ○ ○
4M ○ ○ ○
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
关键字
相关知识
二、拉维娜式行星齿轮变速器动力传动路线
1. 动力传动路线

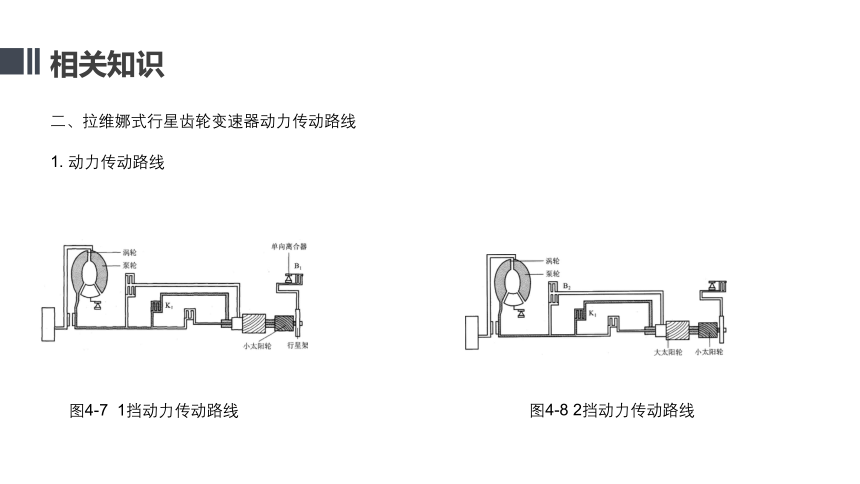

图4-7 1挡动力传动路线
图4-8 2挡动力传动路线
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
关键字
相关知识
图4-9 3挡动力传动路线
图4-10 4挡动力传动路线
图4-11 倒挡动力传动路线
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
项目实施
操作一 行星齿轮机构的拆装
图4-12 拆下自动变速器油冷却器和加油管
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
项目实施
图4-13 拆下自动变速器ATF溢流管和螺塞
图4-14 固定自动变速器
图4-15 拆下变速器壳体上的端盖
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
项目实施
图4-16 拆下带传输线的滑阀箱
图4-17 拆下B1的密封圈
图4-18 拆下自动变速器油泵螺栓
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
项目实施
图4-19 将2个螺栓A拧入自动变速器油泵螺栓孔
图4-20 拆下隔离管、B2和所有离合器
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
项目实施
图4-21 制动器B2的分解图
图4-22 离合器K2、K1和K3的分解图
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
项目实施
图4-23 松开小输入轴螺栓
图4-24 拆卸单向离合器
图4-25 拆下带碟形弹簧的行星架
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
项目实施
图4-26 取出倒档制动器B1的摩擦片
图4-27 将新的O形密封圈装入行星架
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
项目实施
图4-28 安装带垫圈的推力滚针轴承和行星架
图4-29 将垫圈和推力滚针轴承装到小太阳轮
图4-30 将大太阳轮到小输入轴部件装入变速器壳体
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
项目实施
图4-31 安装小输入轴螺栓
图4-32 装入离合器K1和K3
图4-33 将调整垫片装到离合器K1上
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
项目实施
图4-34 装入倒挡离合器K2
图4-35 安装B2的制动片
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
项目实施
操作二 换档执行元件和行星齿轮机构的调整
图4-36 行星齿轮机构部件分解图
图4-37 调整垫片A的位置
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
项目实施
图4-38 装上带垫圈的小输入轴螺栓
图4-39 安装千分表
图4-40 确定调整垫片A的厚度
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
项目实施
图4-41 确定I的尺寸
图4-42 确定m的尺寸
图4-43 测量倒档制动器B1的间隙
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
项目实施
图4-44 离合器K1和K2的零件分解图
图4-45 测量调整垫圈A的厚度
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
项目实施
图4-46 用深度尺“B”测量K1
图4-47 用深度尺“B”测量变速器壳体上的油泵法兰
图4-48 确定尺寸b
选题背景
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
请在此添加您的文字内容
维修实例
上海桑塔纳2000俊杰轿车行驶速度慢、上坡无法起步
（1）故障现象
一辆装配01N自动变速器的上海桑塔纳2000俊杰轿车，行驶里程为8.4万km。该车驾驶人反映车辆在行驶的过程中发动机加不上速，车辆行驶速度慢，在上坡时车辆有时无法起步。
（2）故障原因
离合器K3摩擦片严重烧损，钢片拉伤。
（3）故障诊断与排除
为了验证驾驶人报修车辆的故障现象，避免与实际故障现象有出入，先上路试车。在试车的过程中发现，该车不但有上述故障，而且挂挡还有很大冲击，路试中自动变速器根本没有自动换挡，在换到1挡时上坡车辆才能起步。
