实训2-1参观某规模化鸡场并绘制
鸡舍平面尺寸及剖面尺寸设计图

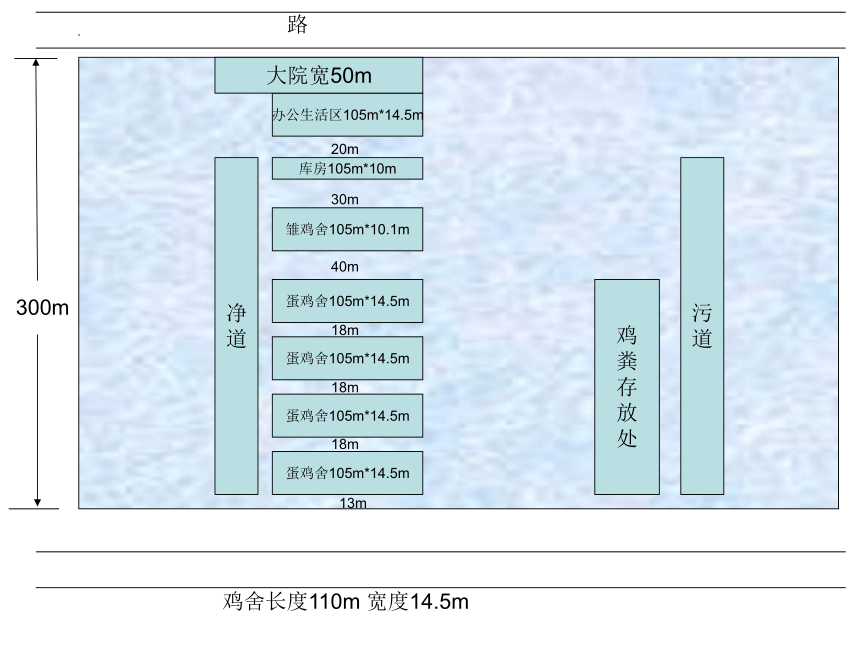

路
蛋鸡舍105m*14.5m
鸡舍长度110m 宽度14.5m
300m
蛋鸡舍105m*14.5m
蛋鸡舍105m*14.5m
蛋鸡舍105m*14.5m
18m
18m
18m
污
道
雏鸡舍105m*10.1m
40m
办公生活区105m*14.5m
库房105m*10m
净
道
30m
20m
大院宽50m
鸡
粪
存
放
处
13m
蛋鸡舍

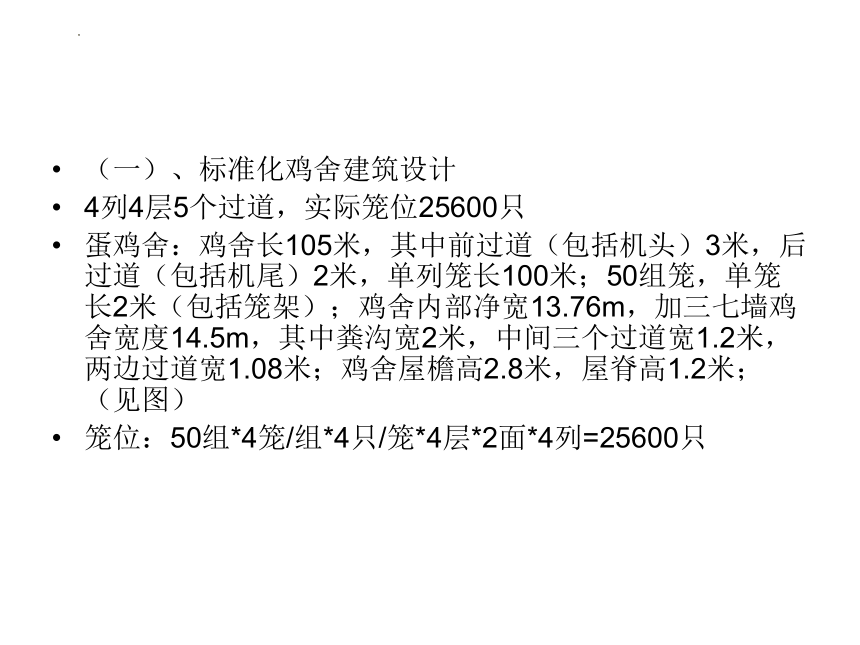

（一）、标准化鸡舍建筑设计
4列4层5个过道，实际笼位25600只
蛋鸡舍：鸡舍长105米，其中前过道（包括机头）3米，后过道（包括机尾）2米，单列笼长100米；50组笼，单笼长2米（包括笼架）；鸡舍内部净宽13.76m，加三七墙鸡舍宽度14.5m，其中粪沟宽2米，中间三个过道宽1.2米，两边过道宽1.08米；鸡舍屋檐高2.8米，屋脊高1.2米；（见图）
笼位：50组*4笼/组*4只/笼*4层*2面*4列=25600只
墙厚0.37m
宽1.08m
宽1.2m
粪沟
4m
宽2m
-0.25m
风机离地面20-30cm
通风小窗
宽1.08m
鸡舍内部净宽13.76m，加三七墙鸡舍宽度14.5m
宽1.2m
过道宽1.2m
机头部分深度0.25m要求粪沟坡度3‰

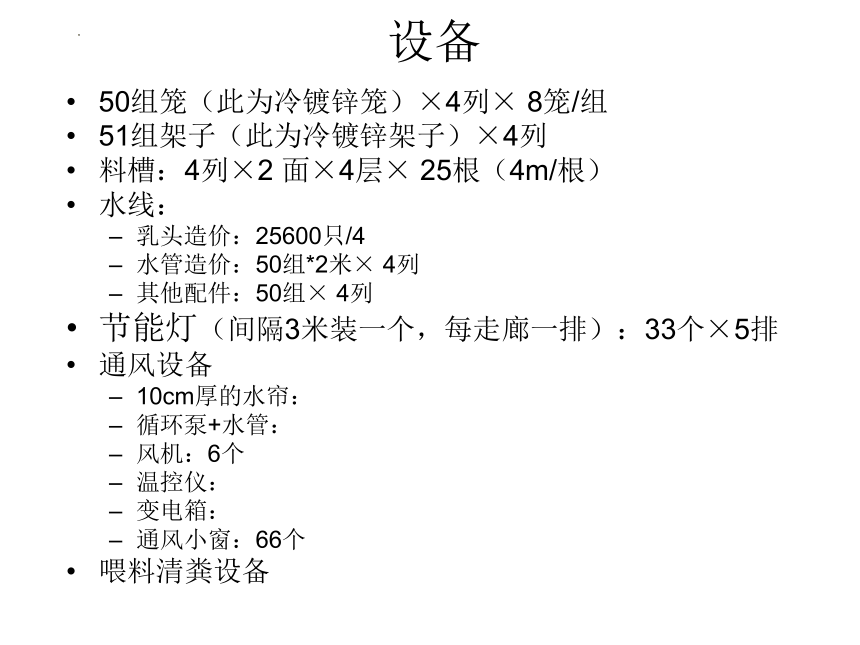

设备
50组笼（此为冷镀锌笼）×4列× 8笼/组
51组架子（此为冷镀锌架子）×4列
料槽：4列×2 面×4层× 25根（4m/根）
水线：
乳头造价：25600只/4
水管造价：50组*2米× 4列
其他配件：50组× 4列
节能灯（间隔3米装一个，每走廊一排）：33个×5排
通风设备
10cm厚的水帘：
循环泵+水管：
风机：6个
温控仪：
变电箱：
通风小窗：66个
喂料清粪设备
水帘
前过道2m，加机头3m
后过道2m
粪沟

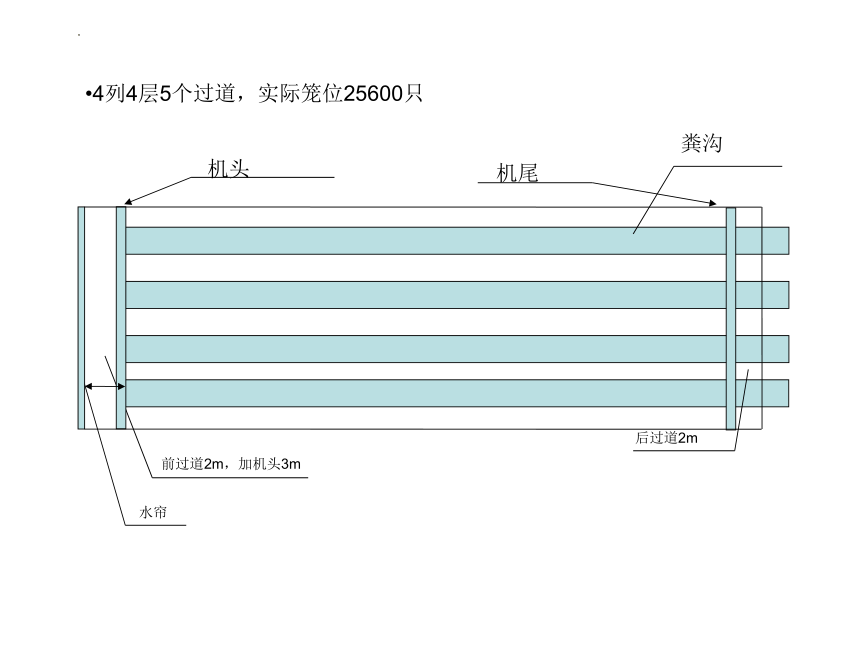

4列4层5个过道，实际笼位25600只
机头
机尾
通风小窗 间隔3m一个
技术参数
粪沟要求3‰的坡度
小窗的底沿必须在笼的顶沿之上
风机：风机直径1.4m,离地面20-50cm，设置1.42m的框
雏鸡舍
蛋鸡舍：鸡舍长105米，其中前过道（包括机头）3米，后过道（包括机尾）2米，单列笼长70米；50组笼，单笼长2米（包括笼架）；鸡舍内部净宽9.35m，加三七墙鸡舍宽度10.1m，其中粪沟宽1.75米，中间三个过道宽1.1米，两边过道宽0.95米；鸡舍屋檐高2.8米，屋脊高1.2米；（见图）。
笼位：50组*3笼/组*8只/笼*4层x2面*3列=28800只
雏鸡舍横向切面图
墙厚0.37m
彩钢板屋顶
蛋鸡舍：鸡舍长105米，其中前过道（包括机头）3米，后过道（包括机尾）2米，单列笼长70米；50组笼，单笼长2米（包括笼架）；鸡舍内部净宽9.35m，加三七墙鸡舍宽度10.1m，其中粪沟宽1.75米，中间三个过道宽1.1米，两边过道宽0.95米；鸡舍屋檐高2.8米，屋脊高1.2米；（见图）。
走道0.95m
走道1.1m
粪沟1.75m
2.8m
粪沟深度：机头0.25m，机尾0.5m
风机直径1.4m,离地面20-50cm
4m
走道1.1m
走道0.95m
窗户
水帘
前过道2m，加机头3m
后过道2m
粪沟
雏鸡舍内：三列四走廊 28800只
机头
机尾
50组笼冷镀锌笼×2列
51组冷镀锌架子×2列
料槽：3列×2 面×4层×25根（4m/根）
水线：
乳头： 28800 只/4个
水管：50组*2米×3列
节能灯（间隔3米装一个，每走廊一排）：33个×4排
通风设备：
10cm厚的水帘
循环泵+水管
风机：4个
温控仪：
变电箱：
通风小窗：66个（小窗大小0.67米×0.23米），小窗间距3米,高度与鸡笼上沿同高
喂料清粪设备
供暖设备一套
其他配件
雏鸡舍每栋所需设备
