任务4.1 羊场的规划与设计
目 录
CONTENTS
1
任务目标
2
任务准备
任务实施
3
拓展学习
4
任 务 目 标
01

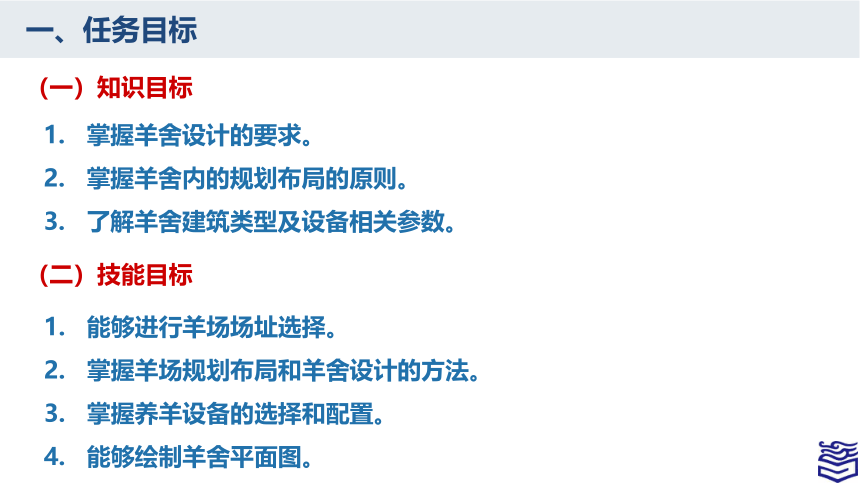

一、任务目标
（一）知识目标
掌握羊舍设计的要求。
掌握羊舍内的规划布局的原则。
了解羊舍建筑类型及设备相关参数。
（二）技能目标
能够进行羊场场址选择。
掌握羊场规划布局和羊舍设计的方法。
掌握养羊设备的选择和配置。
能够绘制羊舍平面图。
任 务 准 备
02
一、养羊场场址的规划

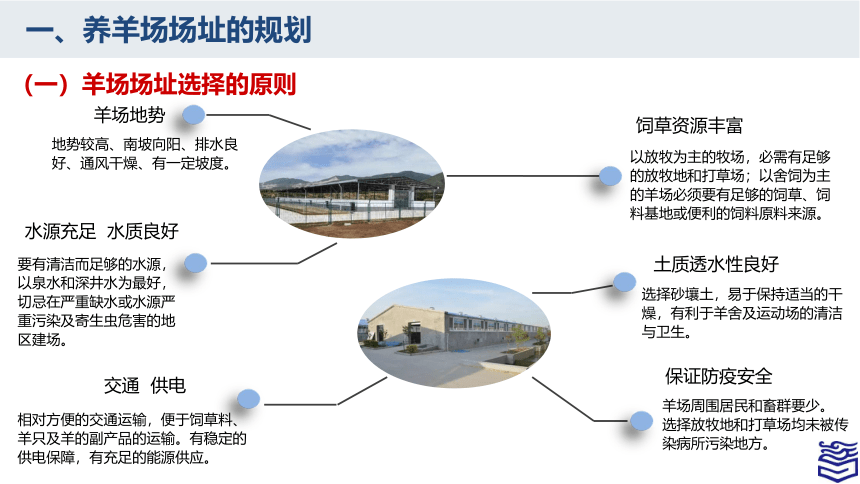

（一）羊场场址选择的原则
羊场地势
地势较高、南坡向阳、排水良好、通风干燥、有一定坡度。
水源充足 水质良好
要有清洁而足够的水源，以泉水和深井水为最好，切忌在严重缺水或水源严重污染及寄生虫危害的地区建场。
交通 供电
饲草资源丰富
以放牧为主的牧场，必需有足够的放牧地和打草场；以舍饲为主的羊场必须要有足够的饲草、饲料基地或便利的饲料原料来源。
保证防疫安全
土质透水性良好
选择砂壤土，易于保持适当的干燥，有利于羊舍及运动场的清洁与卫生。
相对方便的交通运输，便于饲草料、羊只及羊的副产品的运输。有稳定的供电保障，有充足的能源供应。
羊场周围居民和畜群要少。
选择放牧地和打草场均未被传染病所污染地方。
一、养羊场场址的规划
（二）羊场内部的规划布局

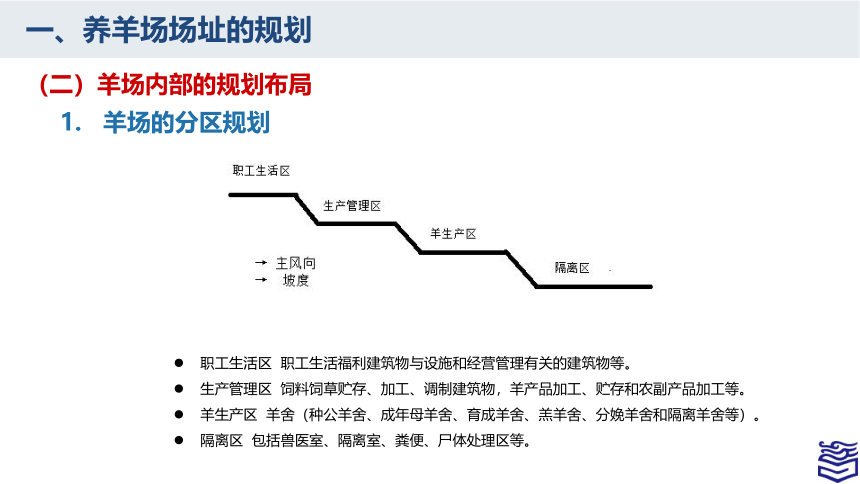

羊场的分区规划
职工生活区 职工生活福利建筑物与设施和经营管理有关的建筑物等。
生产管理区 饲料饲草贮存、加工、调制建筑物，羊产品加工、贮存和农副产品加工等。
羊生产区 羊舍（种公羊舍、成年母羊舍、育成羊舍、羔羊舍、分娩羊舍和隔离羊舍等）。
隔离区 包括兽医室、隔离室、粪便、尸体处理区等。
一、养羊场场址的规划
（二）羊场内部的规划布局

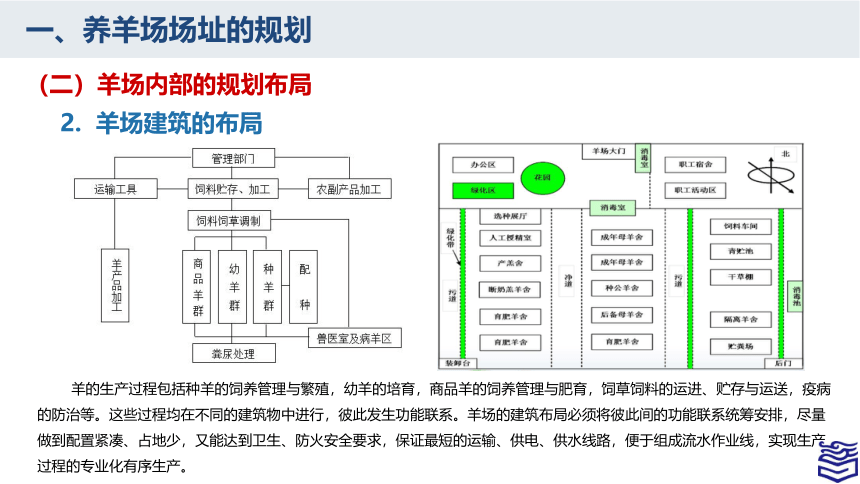

2. 羊场建筑的布局
羊的生产过程包括种羊的饲养管理与繁殖，幼羊的培育，商品羊的饲养管理与肥育，饲草饲料的运进、贮存与运送，疫病的防治等。这些过程均在不同的建筑物中进行，彼此发生功能联系。羊场的建筑布局必须将彼此间的功能联系统筹安排，尽量做到配置紧凑、占地少，又能达到卫生、防火安全要求，保证最短的运输、供电、供水线路，便于组成流水作业线，实现生产过程的专业化有序生产。
一、养羊场场址的规划
（二）羊场内部的规划布局
3. 羊用运动场与场内道路的设置
羊用运动场一般应选择背风向阳的地方，要平坦，稍有坡度，以便排水和保持干燥。运动场面积一般为羊舍面积的2～2.5倍，成年羊运动场面积可按4m２/只计算。四周应设置12～15m的围栏或围墙。在运动场的两侧（一般为西侧及南侧），应设置遮荫棚或种植树木，以减少夏季烈日曝晒。运动场围栏外侧应设排水沟，场内道路要求坚实，排水良好。根据实际情况设定道路的宽窄，既方便运输，又符合防疫要求。一般要求运送草料、畜产品的道路不与运送厩粪的道路通用或交叉。兽医建筑物有单独的道路，不与其他道路通用或交叉。
二、羊舍建筑要求
（一）建筑羊舍的设计参数
1. 建筑地点
羊舍必须建筑在干燥、排水良好的地方，应接近放牧地及水源，要根据羊群的分布而适当布局。
二、羊舍建筑要求
（一）建筑羊舍的设计参数
2. 建筑面积
羊舍类型可分为种公羊舍、成年母羊舍、育成羊舍、羔羊舍、分娩羊舍和隔离羊舍。羊舍面积因羊的生产方向、品种、性别、生理状况和当地气候等的不同而要求不一样。

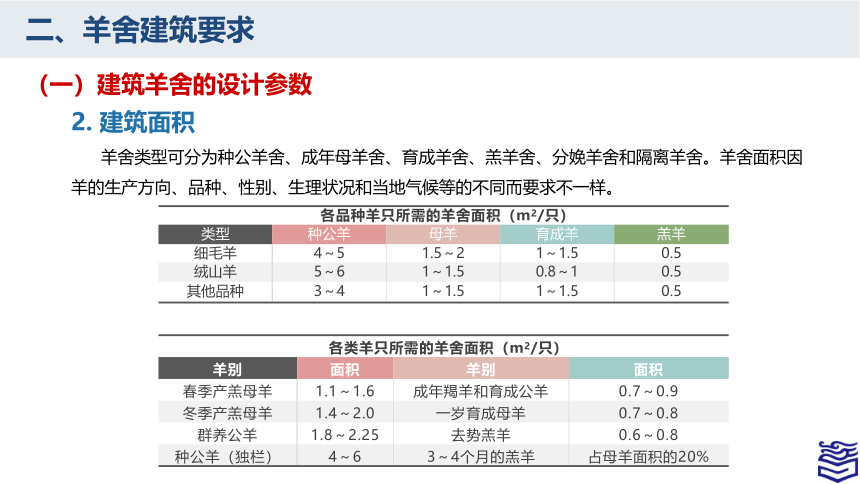

各品种羊只所需的羊舍面积（m2/只）
类型 种公羊 母羊 育成羊 羔羊
细毛羊 4～5 1.5～2 1～1.5 0.5
绒山羊 5～6 1～1.5 0.8～1 0.5
其他品种 3～4 1～1.5 1～1.5 0.5
各类羊只所需的羊舍面积（m2/只）
羊别 面积 羊别 面积
春季产羔母羊 1.1～1.6 成年羯羊和育成公羊 0.7～0.9
冬季产羔母羊 1.4～2.0 一岁育成母羊 0.7～0.8
群养公羊 1.8～2.25 去势羔羊 0.6～0.8
种公羊（独栏） 4～6 3～4个月的羔羊 占母羊面积的20%
二、羊舍建筑要求
（一）建筑羊舍的设计参数

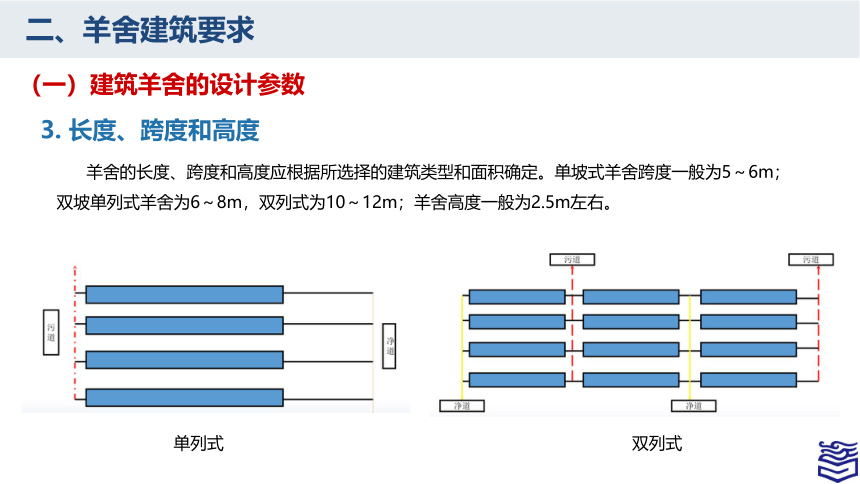

3. 长度、跨度和高度
羊舍的长度、跨度和高度应根据所选择的建筑类型和面积确定。单坡式羊舍跨度一般为5～6m；双坡单列式羊舍为6～8m，双列式为10～12m；羊舍高度一般为2.5m左右。
单列式
双列式
二、羊舍建筑要求
（一）建筑羊舍的设计参数
4. 温度与湿度
冬季一般羊舍温度保持在0℃以上，羔羊舍温度不低于８℃，产羔舍温度在8～10℃比较适宜。羊舍应保持干燥，地面不能太潮湿，空气相对湿度以50%～70%为宜。
5. 通风换气
冬季：成年绵羊0.6～0.7m3/（min·只），肥育羔羊0.3m3/（min·只）。
夏季：成年绵羊1.1～1.4m3/（min·只），肥育羔羊0.65m3/（min·只）。
6. 采光
羊舍要求光线充足，采光系数成年绵羊舍1:（15～25）、高产绵羊舍1:（10～12）；羔羊舍1:（15～20）；产羔室可小些。
二、羊舍建筑要求
（二）羊舍的基本结构
1. 地面
地面有实地面和漏缝地面两种。实地面建造因建筑材料不同有：夯实黏土、三合土（石灰、碎石、黏土比例为1:2:4）、砖地、水泥地。夯实黏土地面造价低，易潮湿和不便消毒，三合土地面较黏土地面好；水泥地面不保暖、太硬，便于清扫和消毒；砖扎地面保暖，也便于消毒，但成本高。漏缝地面可以提供干燥的卧床，用软木条或镀锌钢丝网材料做成，镀锌钢丝网眼要略小于羊蹄面积，以免羊蹄漏下伤羊。
二、羊舍建筑要求
（二）羊舍的基本结构
2. 墙
多采用砖墙，有18和24墙，墙越厚，保暖性越强。也有采用金属铝板、胶合板、玻璃纤维材料建成保温隔热墙，效果很好。
3. 门窗
羊舍一般门宽2.5～3.0 m，高1.8～2.0 m，可设为双扇门，便于大车进出运送草料和清扫羊粪。按200只羊设一大门。寒冷地区，在保证采光和通风的前提下少设门，也可在大门外添设套门。羊舍一般窗宽1.0～1.2 m，高0.7～0.9 m，窗台距地面高1.3～1.5 m。
二、羊舍建筑要求
（二）羊舍的基本结构
房屋顶与天棚 屋顶具有防雨水和保温隔热的作用。其材料有陶瓦、石棉瓦、木板、塑料薄膜、油毡等，国外也有的采用金属板。在寒冷地区可加天棚，其上可贮冬草，能增强羊舍保温性能。一般前高2.2～2.5 m。在寒冷地区，舍内可适当降低高度。单坡式羊舍一般前高2.2～2.5 m，后高1.7～2.0 m。屋顶斜面坡度为45°。
4. 房顶
二、羊舍建筑要求
（三）羊舍的类型
1. 根据羊舍四周墙壁封闭的严密程度，羊舍可划分为封闭舍、开放与半开放舍和棚舍3种类型。
封闭舍 四周墙壁完整，保温性能好，适合较寒冷的地区采用。
开放与半开放舍 三面有墙，开放舍一面无长墙，半开放舍一面有半截长墙，保温性能较差，通风采光好，适合于温暖地区，是我国较普遍采用的类型。
棚舍 只有屋顶而没有墙壁，防太阳辐射强，适合于炎热地区。
封闭式羊舍
开放式羊舍
棚舍
二、羊舍建筑要求
（三）羊舍的类型
2. 根据羊舍屋顶的形式，羊舍可分为单坡式、双坡式、拱式、钟楼式、双折式等类型。
单坡式羊舍 跨度小，自然采光好，适用于小规模羊群和简易羊舍选用。
双坡式羊舍 跨度大，保暖能力强，但自然采光和通风都较差，适合于小规模羊群和简易羊舍选用，是最常用的一种类型。
在寒冷地区，还可选用拱式、双折式、平屋顶等类型，在炎热地区可选用钟楼式羊舍。
双坡式
拱式
钟楼式
二、羊舍建筑要求
（二）羊舍的类型
3. 根据羊舍用途建筑形式，羊舍可分为长方形羊舍、棚舍结合羊舍、剪毛、产羔两用羊舍、楼式羊舍。
长方形羊舍 这类羊舍比较普遍、实用。建筑也方便，舍前的运动场可以根据分群饲养的需要再分割成若干个小圈。羊舍面积可根据羊群的大小、每只羊应占面积及利用方式等决定。
棚、舍结合羊舍 这种羊舍适宜于比较温暖的地区建造，羊群平时在羊圈或三面有墙、前面敞开的羊棚内过夜，冬季或产羔时再进入羊圈。
剪毛、产羔两用羊舍 在牧区，采用四季草场轮换方式养羊，羊群只在冬、春产羔时利用羊舍，因此常建筑剪毛、产羔两用羊舍。棚、舍结合羊舍 这种羊舍适宜于比较温暖的地区建造，羊群平时在羊圈或三面有墙、前面敞开的羊棚内过夜，冬季或产羔时再进入羊圈。
剪毛、产羔两用羊舍 在牧区，采用四季草场轮换方式养羊，羊群只在冬、春产羔时利用羊舍，因此常建筑剪毛、产羔两用羊舍。
楼式羊舍 我国南方地区气候炎热，多雨潮湿，常建筑楼式样舍。
三、养羊设备
1. 草料架
草料架形式多种多样，有专供喂粗料的草料架，有供喂粗料和精料两用的联合草料架，有专供喂精料用的料槽，添设草料架总的要求是不使羊只采食时相互干扰，不使羊脚踏入草料架内，不使架内草料落在羊身上影响到羊毛质量。
移动式联合饲架
草料架
木制料槽
三、养羊设备
2. 盐槽
给羊群供给盐和其他矿物质时，如果不在室内或混在饲料内饲喂，为防止在舍外被雨淋而潮化，可设盐槽，任羊随时舔食。现在，许多养殖单位将盐与多种微量元素制成舔砖，挂在羊舍内让羊自由舔食，就可以免设盐槽。
3. 饮水设备
如以井水或自来水为饮源，应设水槽贮水。水槽用木料或水泥制作。大型集约化羊场可用饮水器，以防止病原微生物污染水源。
三、养羊设备
4. 分羊栏
分羊栏供羊分群、鉴定、防疫、驱虫、称重、打号等生产技术性活动使用。分羊栏由许多栅板连接而成。在羊群的入口处为喇叭形，中部有一小通道，可容许羊单行前进，沿通道一侧或两侧，可根据需要设置3～4个可以向两边开门的小圈，利用这一设备就可以把羊群分成所需要的若干小群。
5. 活动围栏
活动圈栏可供随时分隔羊群用。在产羔时也可以用活动围栏临时间隔为母子小圈、中圈等。
分羊栏
活动围栏
三、养羊设备
6. 药浴池
药浴池为长形，似一狭而深的水沟，一般用水泥筑成。池的深度不少于１m，池底宽30～60cm，长约10m，上宽60～100cm，以一羊能通过而不能转身为度。浴池入口呈陡坡，羊走入时可迅速滑入池中，出口有一定倾斜坡度，斜坡上有小台阶或横木条，其作用是不使羊滑倒，同时羊在斜坡上停留一段时间，使身上存留的药液流回浴池。
药浴池剖面图
1?进口；2?出口；3?基石；4?水泥面；5?碎石基；6?沙底；7?厚木板台阶
三、养羊设备
7. 青贮设备
青贮饲料是冬春季节补饲羊，尤其是产羔母羊的良好饲料。为了制作青贮饲料，应在羊舍附近修筑青贮窖或青贮塔。
青贮窖
青贮塔
三、养羊设备
8. 贮草棚
羊舍周围应设贮草棚。草棚应设在地势高燥处，也可在地面垫一定高度的砖或土，并设排水沟，以防水防潮。草棚可用砖或土坯砌成，也可用栅栏、围栏围成，上面要盖以遮雨雪的建筑材料。
任 务 实 施
03
三、任务实施-羊场的规划设计
（一）训练准备
物品准备
绘图纸、铅笔、橡皮、直尺等。
资料准备
种羊场建设标准 NY/T 2169-2012 、DB22∕T 2614-2017 标准化羊场建设规范，某羊场场地资料、生产工艺资料。
三、任务实施-羊场的规划设计
（二）操作规程
1. 羊场分区规划设计
操作步骤：（1）规划生活管理区、生产区、隔离区
（2）设计场区道路
（3）设计场区绿化
操作要求：（1）根据标准化羊场建设规范设计
（2）根据给定场址自然条件资料设计
三、任务实施-羊场的规划设计
（二）操作规程
2. 羊场房舍规划设计
操作步骤：（1）生活管理建筑数量、位置、排列、朝向的确定
（2）生产建筑数量、排列、朝向、跨度、长度的确定
（3）辅助生产建筑数量、排列、朝向的确定
操作要求：（1）根据标准化羊场内各建筑的布局
（2）根据羊场各区域之间的功能联系
三、任务实施-羊场的规划设计
（二）操作规程
3. 羊舍内部设计
操作步骤：（1）羊舍内部功能区设计
（2）羊舍内部饲养设备配置
操作要求：（1）根据标准化羊场建设规范设计
（2）根据标准化羊场内各建筑的布局
拓 展 学 习
04
四、拓展学习
养羊现代化先进设备
1. TMR(全混日粮)搅拌机
TMR (Total Mixed Ration)为全混合日粮的英文缩写，TMR是根据羊在不同生长发育和泌乳阶段的营养需要，按营养专家设计的日粮配方，用特制的搅拌机对日粮各组成分进行搅拌、切割、混合和词喂的一种先进的饲养工艺。保证了羊所采食每一口饲料都具有均衡性的营养，提高饲料的适口性和营养的均衡性，明显降低饲料成本。
四、拓展学习
养羊现代化先进设备
2. 喂料车
自动化喂料车，是在养殖场中撒料的一件机械设备，可以把饲料直接倒在饲槽内。喂料机使用于使用简单方便、易于操作、撒料过程简单、容易操作、适合各种大型现代化养殖场牛场、羊场使用。
四、拓展学习
养羊现代化先进设备
3. 自动挤奶器
自动挤奶器减轻工作人员的体力劳动，增加牛奶的产量，具有很高的经济价值。
