第一单元猪生产
项目一猪场的规划与建设
任务3猪舍类型的划分及结构
教学目标
知识目标
了解猪舍建筑类型与结构
技能目标
会设计简易猪舍
素质目标
增强爱岗敬业精神及认真的工作态度
教学内容
猪舍类型的划分
单击此处添加文本具体内容
01
02
猪舍结构设计
单击此处添加文本具体内容
03
重点：猪舍结构
单击此处添加文本具体内容
04
难点：结构设计
单击此处添加文本具体内容
一、猪舍建筑常见类型
（一）按墙的结构划分
1 开放式：三面有墙一面无墙
2半开放式：三面有墙，一面设半截墙，略优于开放式。
3 密闭式：分有窗式和无窗式。
有窗式：四面设墙，窗设在纵墙上。
无窗式：四面有墙，墙上只设应急窗（停电时使用）

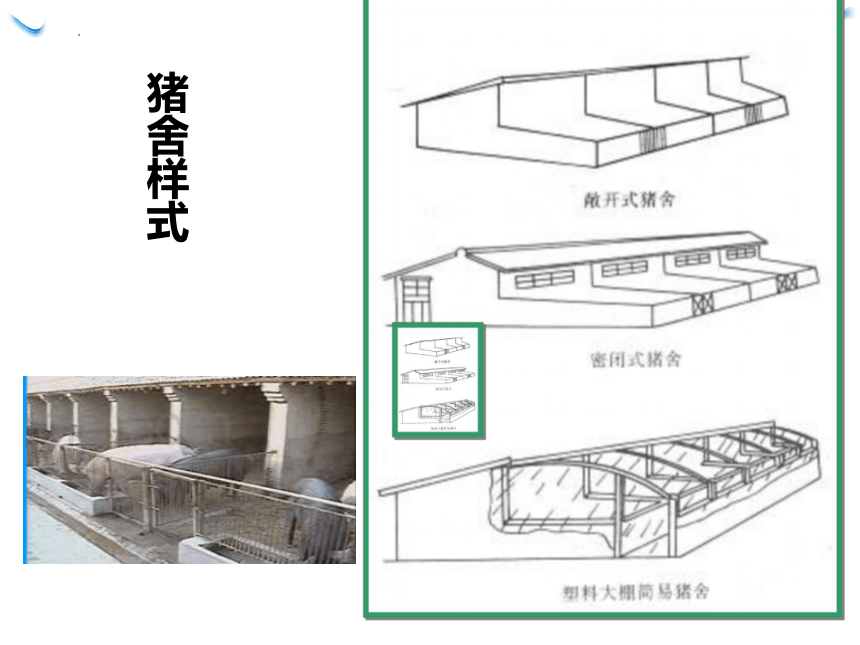

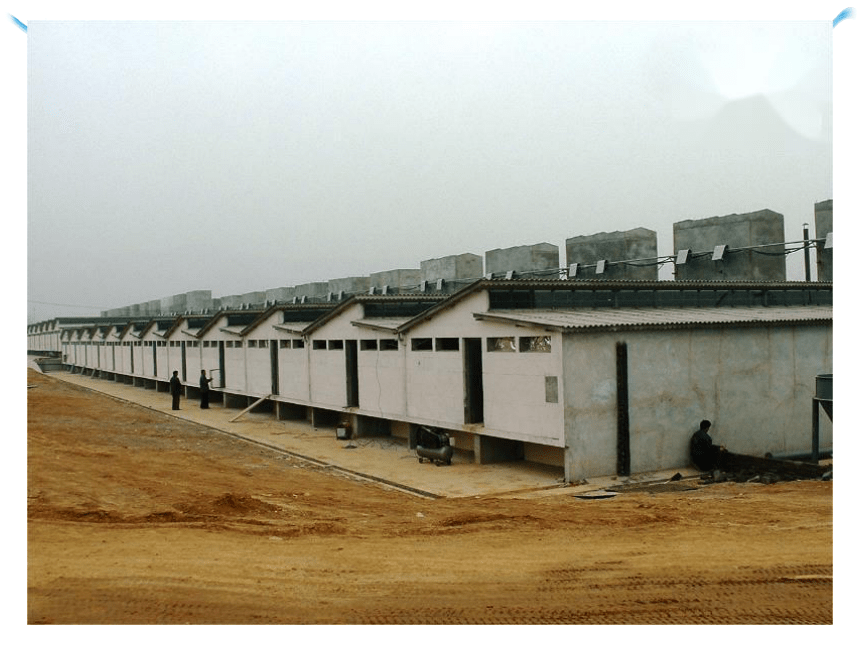

猪舍样式
（二）根据屋顶结构划分：
一、猪舍建筑常见类型
1 平顶式
2 单坡式
3 双坡式

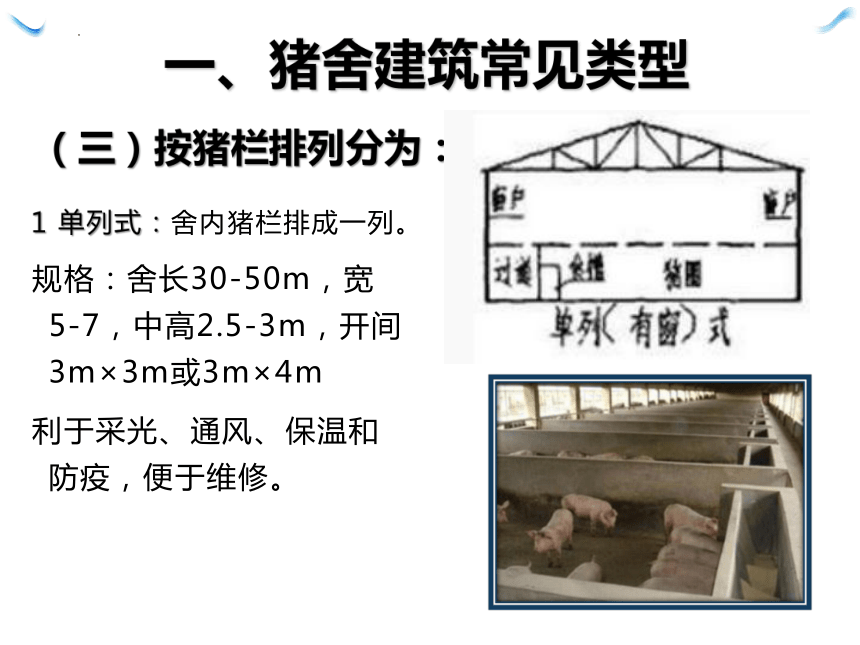

1 单列式：舍内猪栏排成一列。
规格：舍长30-50m，宽5-7，中高2.5-3m，开间3m×3m或3m×4m
利于采光、通风、保温和防疫，便于维修。
（三）按猪栏排列分为：
一、猪舍建筑常见类型

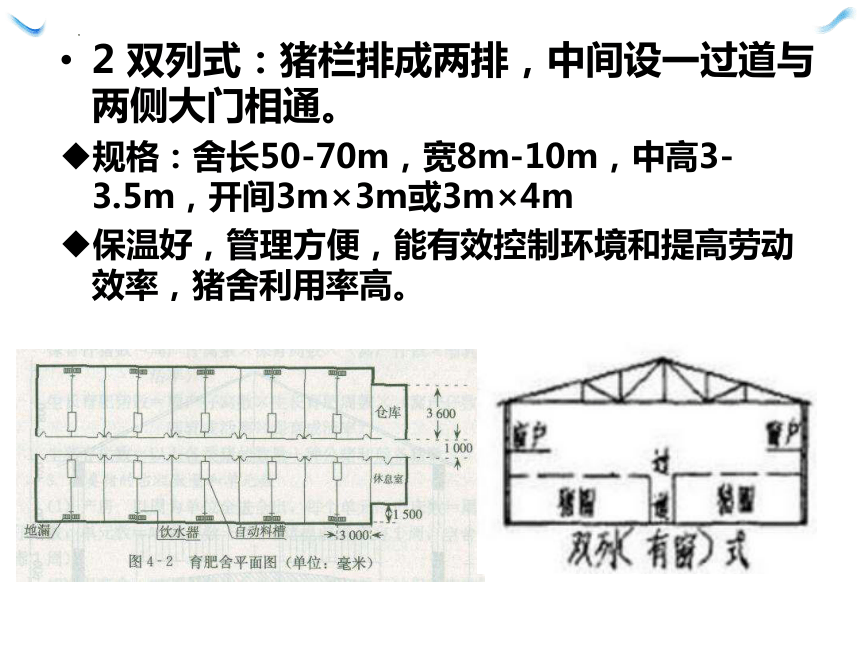

2 双列式：猪栏排成两排，中间设一过道与两侧大门相通。
规格：舍长50-70m，宽8m-10m，中高3-3.5m，开间3m×3m或3m×4m
保温好，管理方便，能有效控制环境和提高劳动效率，猪舍利用率高。

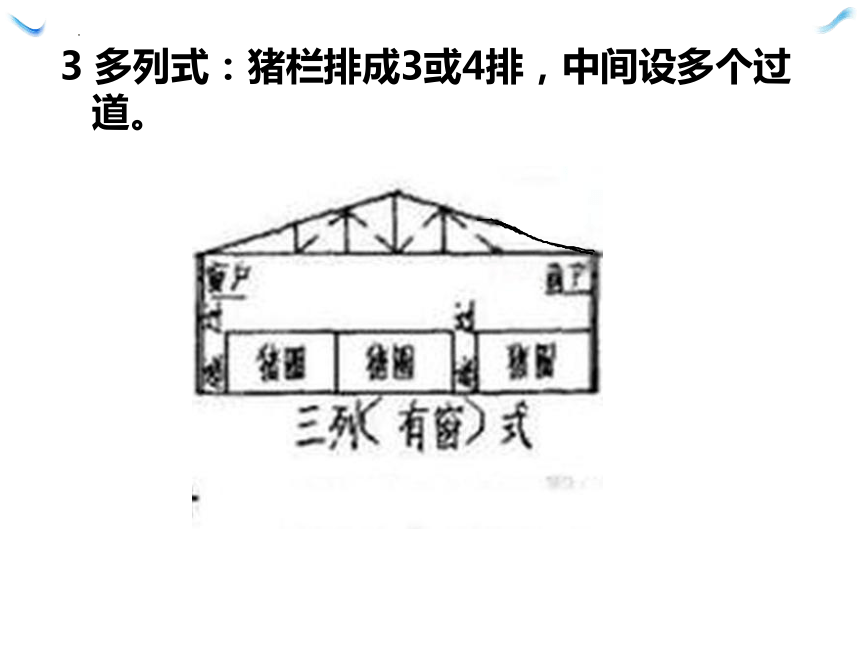

3 多列式：猪栏排成3或4排，中间设多个过道。
一、猪舍建筑常见类型
（四）按用途划分，可分为种公猪舍、种母猪舍、保育舍、肥育舍等。
（1）公猪舍 多采用单列式结构，舍内净高2.3-3.0m,净宽4.0-5.0m,地面要防滑，并在舍外向阳面设立运动场.公猪舍内适宜的环境温度18～20℃.
3.1m
2m
1头
自动饮水器
公猪与妊娠母猪，空怀母猪在同一栋猪舍
公猪舍
2.配种猪舍 可单养,也可群养.适宜温度13～22℃。
3.妊娠母猪舍 一般采用部分铺设漏缝地板的混泥土地面。可采用单体或小群（4～6头）饲养，适宜温度10～22℃最适宜温度15～18℃。
三列式母猪配种怀孕舍
妊娠舍
4.分娩哺乳舍 舍内适宜温度15～22℃，但仔猪要求环境温度34～25℃，舍内必须配备局部采暖设备。
分娩舍
5.保育猪舍 适宜温度娩25～22℃，通常采用高床网上饲养，一般采用原窝转群，也可并窝大群饲养，但每群不宜超过25头。饲养到10周龄。
自动饮水器
自动料槽
漏缝地板
230cm
50cm
200cm
30cm
30cm
保育舍
从保育舍10周龄后转入生长猪舍7～8周龄。
6.生长猪舍
8.病猪隔离舍 每栏面积为4㎡左右即可，隔离舍的总容量为全场猪总量的5%-10%。
7.肉猪肥育舍 肉猪肥育舍可因地制宜地选择类型。在饲养14～15周龄后上市出栏。
地基
地面
墙体
门窗
屋顶
采光
保温
通风
降温
排污
二、猪舍结构设计
地基：承受整个建筑物的土层。一般猪舍多用天然地基，通常以一定厚度的沙壤土层或碎石土层较好。粘土、黄土和富含有机质的土层不宜用作地基。
基础
是指墙壁埋人地下的部分，它直接承受墙壁、门窗等建筑物的重量。
基础应坚固、耐火、防潮，比墙宽，并成梯形或阶梯形，以减少建筑物对地基的压力。
深度一般为50 - 70 Cm 。为防止地下水通过毛细管作用浸湿墙体，应在地平部位铺设防潮层，如沥青等。
1.地基与基础
地面（散失热量占散热总量的12%～15%）。
要求保温、坚实、不透水、平整、不滑、便于清扫消毒；
地面应斜向排粪沟，坡度为2%～3%
可在地表下层用孔隙较大的材料增强地面的保温性能，(如炉灰渣、空心砖、粗砂石等)。厚15～30厘米,表面多用水泥粗面.
2.地面
作用：承重、保温隔热（冬季通过墙壁散失的热量占整个猪舍总失热量的35%～40%）。
要求：
坚固、承重、保温和耐用。表面光滑平整，便于清扫消毒。
地面以上1.0～1.5m高的墙面应设水泥墙裙
3.墙体
门：一栋猪舍至少应有两个外门在两侧山墙上，门向外开，门外设坡道而不应有门槛、台阶。猪舍内外高差一般为15～20cm。
主门120cm×200cm
其它门100cm×200cm
窗户大小根据采光和通风综合考虑。
4.门窗
要求：坚固，有一定的承重能力，不透风，不漏水，耐火，结构轻便
应有良好的保温隔热性能。
人字架梁吊顶结构，三层封顶。
瓦 油毯、木板，最下面是吊顶。
5.屋顶
猪舍光照常用采光系数、入射角和透光角衡量。
光照系数：
窗户的有效光照面积与舍内地面的面积之比。
种猪舍1：10-12；肥猪舍1：12-15
入射角：
是指畜舍地面中央的一点到窗户外侧上缘（或屋檐）所引直线与地面水平线之间的夹角。入射角越大，越有利于采光。
一般的，入射角不小于25°
6 采光
透光角
指畜舍地面中央一点向窗户上缘（或屋檐）和下缘引出两条直线所形成的夹角。
透光角越大，越利于光线进入。透光角一般不小于5 °。
座北朝南，东西走向方位
墙体采用空心双层结构，中间填充塑料泡沫、碎纸屑等。
棚顶多使用木架结构，多层材料覆顶。
7.保温
保温设计图片
墙体保温层
屋顶保温设计
自然通风：
合理设计其朝向、间距、窗户的面积及屋顶结构。
靠热压通风，屋顶设排气管
机械通风：
山墙一侧安进风机，另一侧安排风机。
墙上安进风机，屋顶安排风机。
屋顶安进风机，山墙下端内侧或地下粪沟两侧安排风机。
8.通风
改善猪舍外部环境
通风降温
湿帘-风机降温系统
喷雾降温
滴水降温
9.降温
粪沟：保证足够的宽度、坡度及一定的表面光滑度。
粪沟类别 宽（cm) 深（cm) 坡度
人工拣粪 25-30 5 0.2%-0.3%
自动冲水 60-80 30 1.0%-1.5%
刮粪机清粪 100-200 0.1%-0.3%
10.排污
谢谢观赏！
