(共110张PPT)

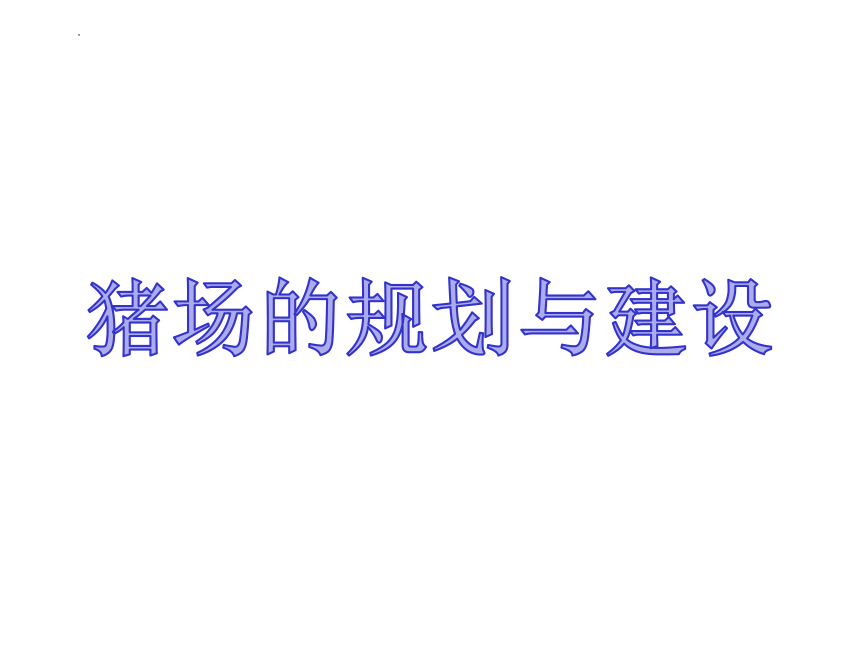

猪场的规划与建设

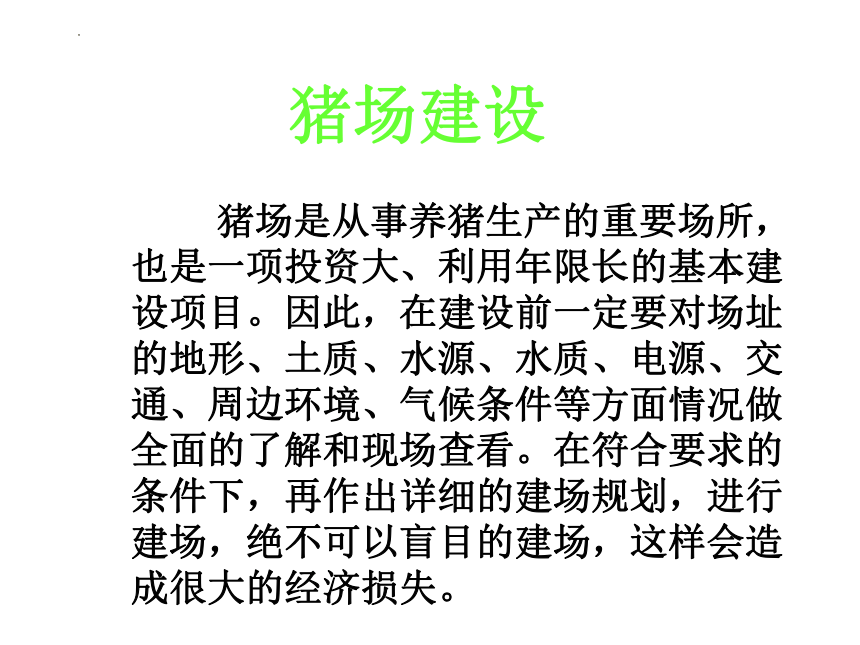

猪场建设
猪场是从事养猪生产的重要场所，也是一项投资大、利用年限长的基本建设项目。因此，在建设前一定要对场址的地形、土质、水源、水质、电源、交通、周边环境、气候条件等方面情况做全面的了解和现场查看。在符合要求的条件下，再作出详细的建场规划，进行建场，绝不可以盲目的建场，这样会造成很大的经济损失。

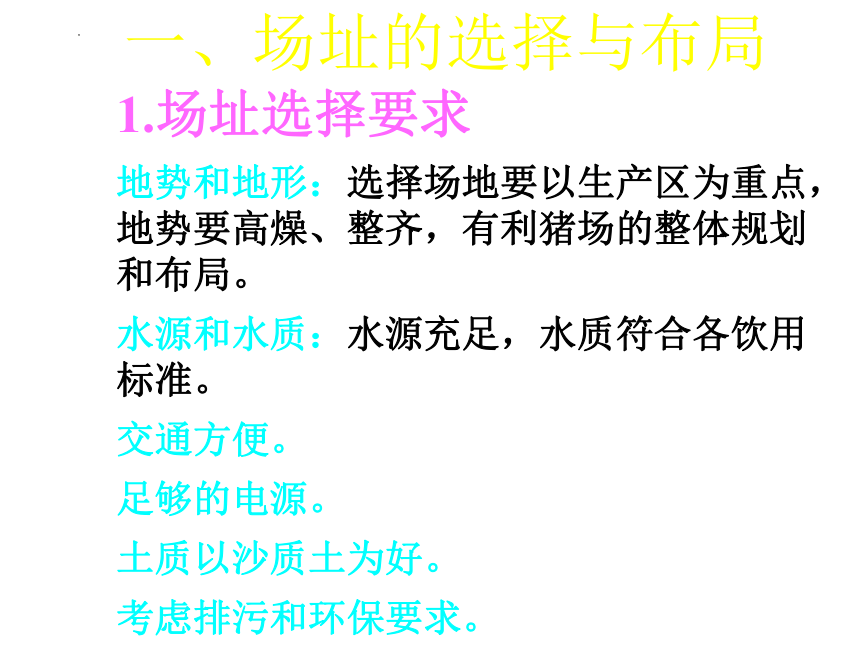

一、场址的选择与布局
1.场址选择要求
地势和地形：选择场地要以生产区为重点，地势要高燥、整齐，有利猪场的整体规划和布局。
水源和水质：水源充足，水质符合各饮用标准。
交通方便。
足够的电源。
土质以沙质土为好。
考虑排污和环保要求。

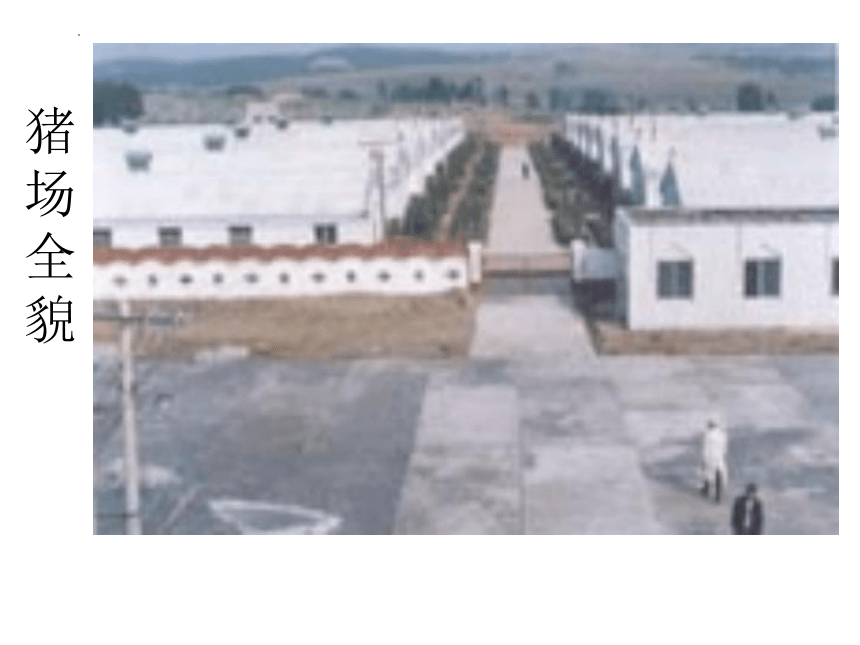

猪场全貌

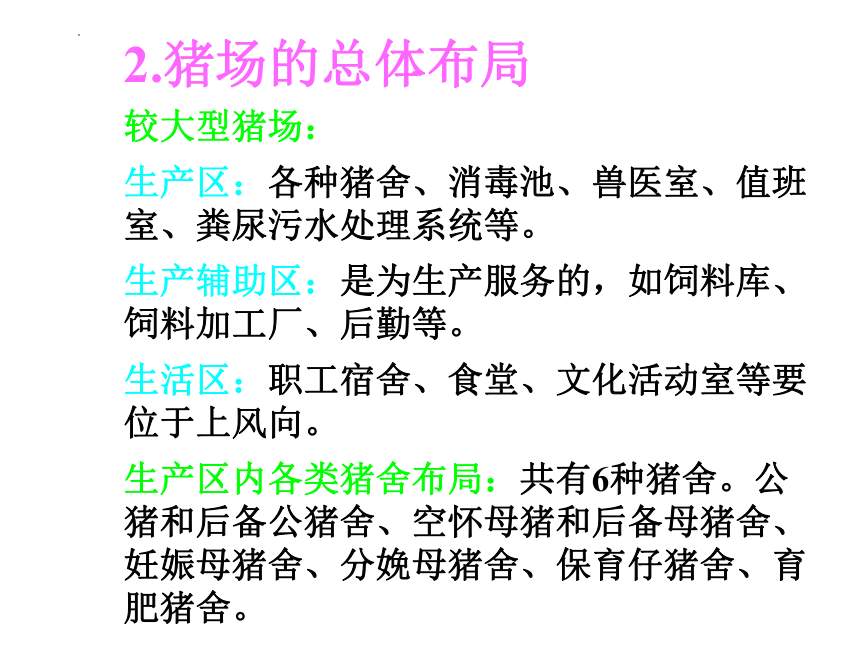

2.猪场的总体布局
较大型猪场：
生产区：各种猪舍、消毒池、兽医室、值班室、粪尿污水处理系统等。
生产辅助区：是为生产服务的，如饲料库、饲料加工厂、后勤等。
生活区：职工宿舍、食堂、文化活动室等要位于上风向。
生产区内各类猪舍布局：共有6种猪舍。公猪和后备公猪舍、空怀母猪和后备母猪舍、妊娠母猪舍、分娩母猪舍、保育仔猪舍、育肥猪舍。

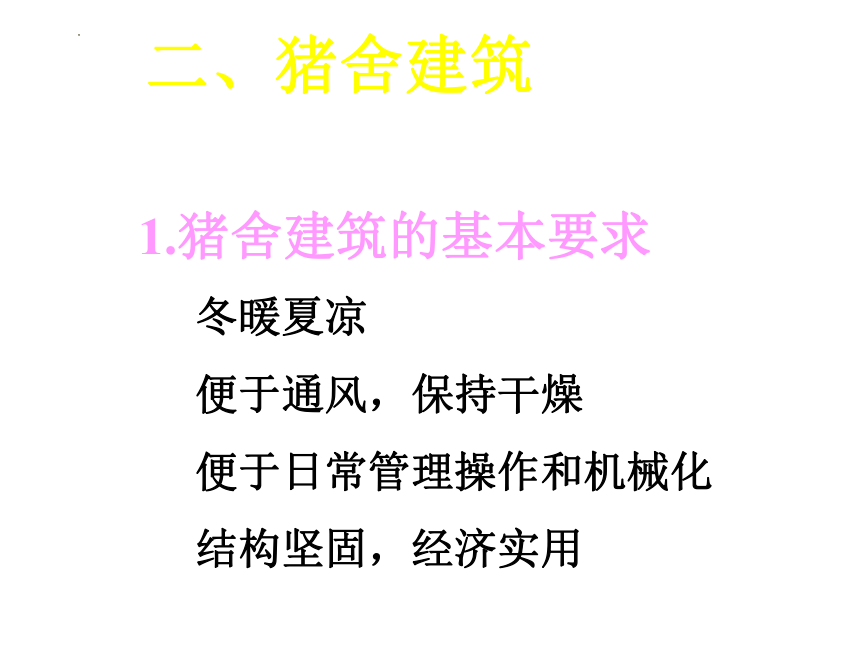

二、猪舍建筑
1.猪舍建筑的基本要求
冬暖夏凉
便于通风，保持干燥
便于日常管理操作和机械化
结构坚固，经济实用

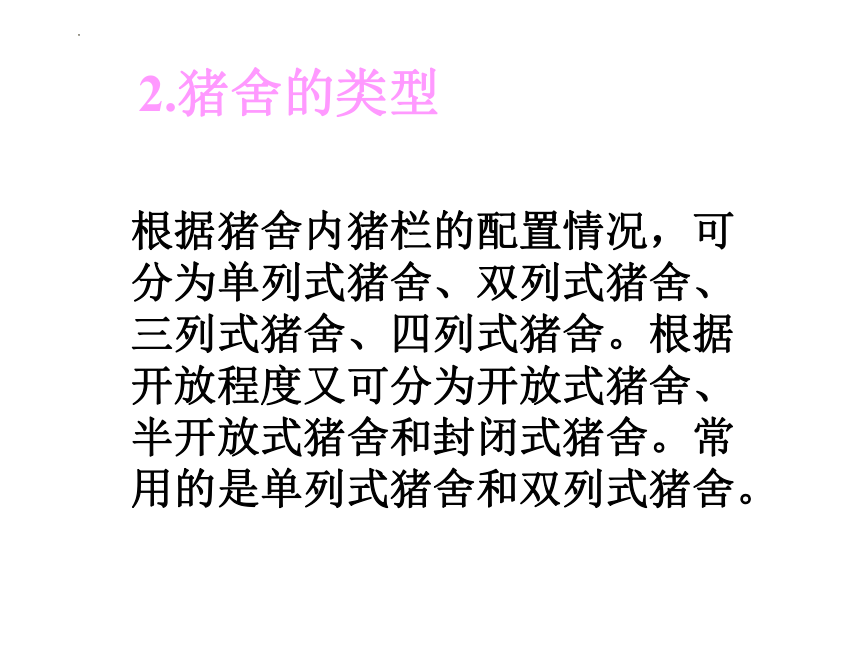

2.猪舍的类型
根据猪舍内猪栏的配置情况，可分为单列式猪舍、双列式猪舍、三列式猪舍、四列式猪舍。根据开放程度又可分为开放式猪舍、半开放式猪舍和封闭式猪舍。常用的是单列式猪舍和双列式猪舍。

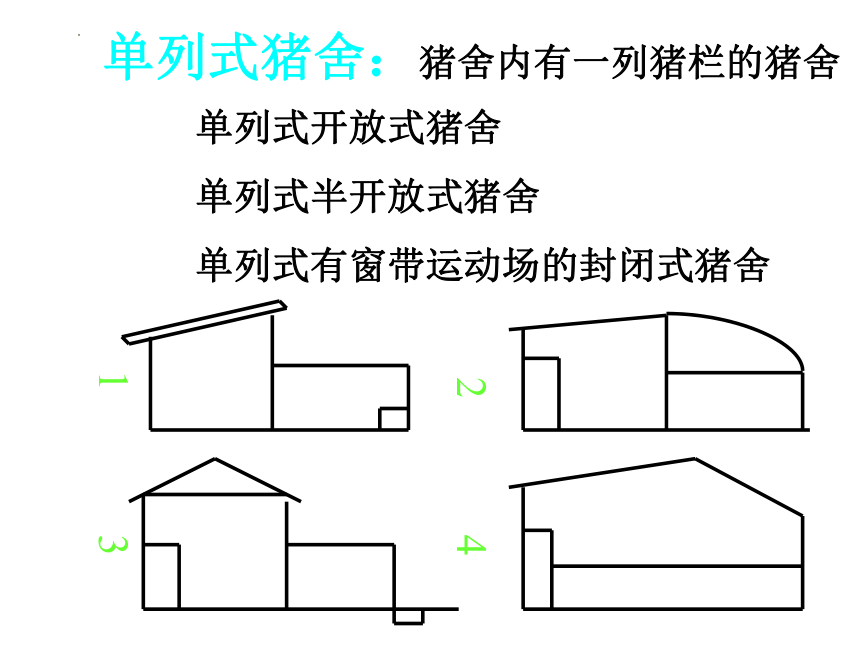

单列式猪舍：猪舍内有一列猪栏的猪舍
单列式开放式猪舍
单列式半开放式猪舍
单列式有窗带运动场的封闭式猪舍
1
4
3
2

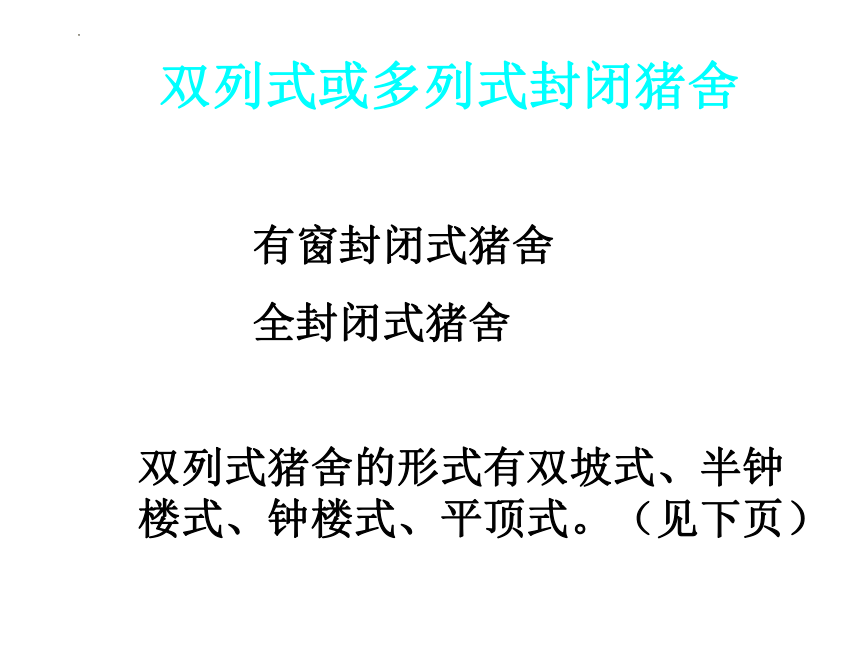

双列式或多列式封闭猪舍
有窗封闭式猪舍
全封闭式猪舍

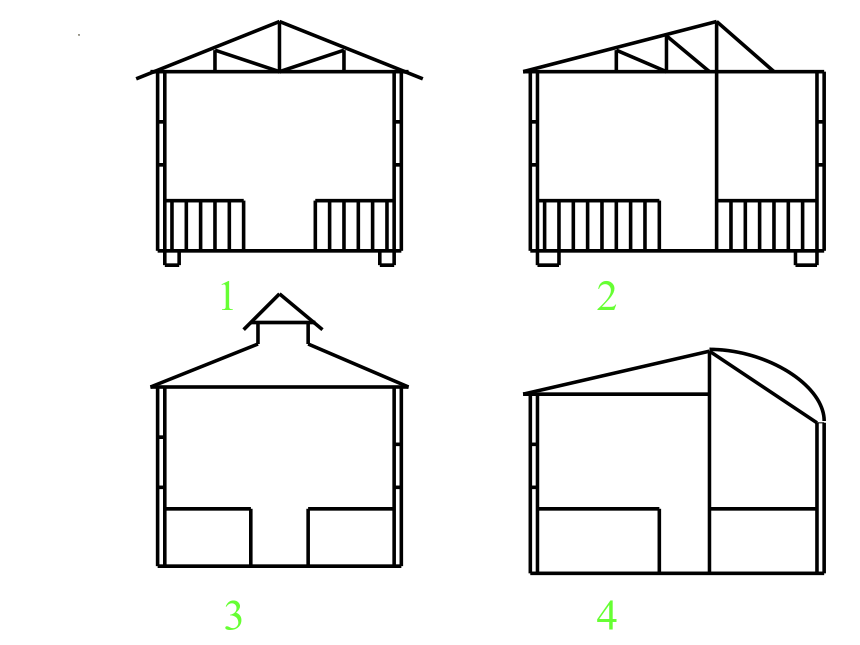

双列式猪舍的形式有双坡式、半钟楼式、钟楼式、平顶式。（见下页）
1
4
3
2

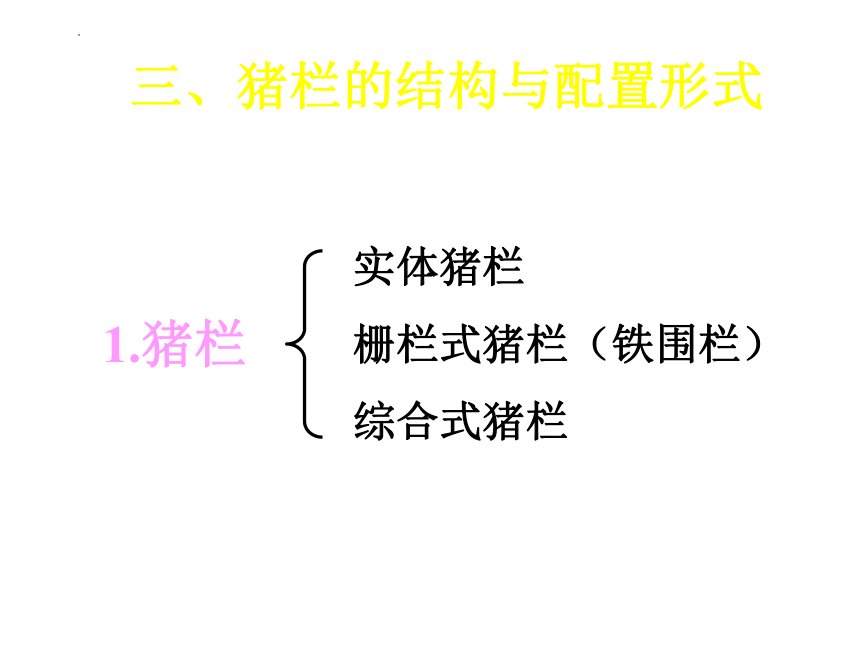

三、猪栏的结构与配置形式
实体猪栏
栅栏式猪栏（铁围栏）
综合式猪栏

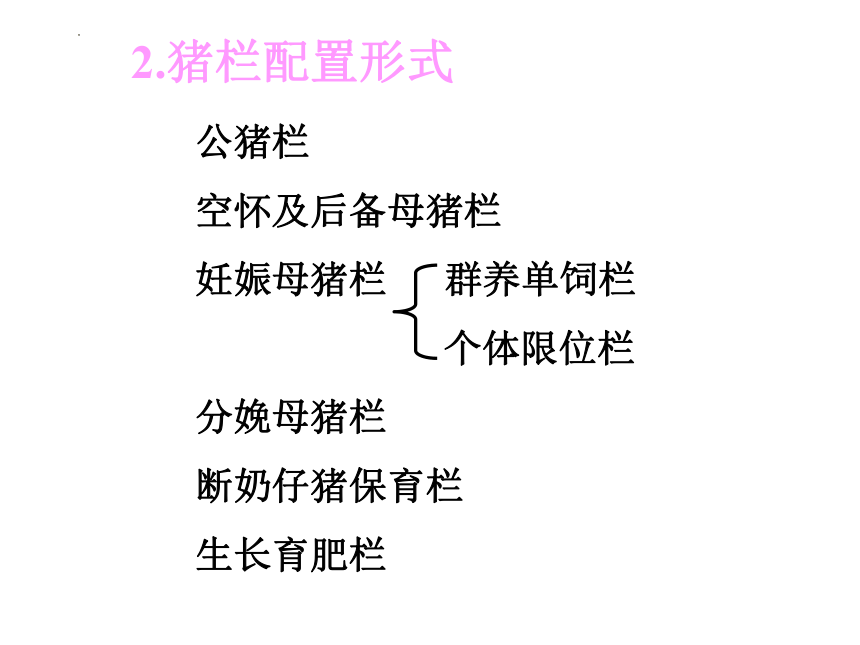

1.猪栏
公猪栏
空怀及后备母猪栏
妊娠母猪栏 群养单饲栏
个体限位栏
分娩母猪栏
断奶仔猪保育栏
生长育肥栏
2.猪栏配置形式
后备母猪舍
妊娠母猪舍
妊娠后期母猪舍
配种公猪猪舍
公猪栏
公猪栏
猪舍活动场
猪场产仔房
产仔房
产仔房
产仔房
产仔房
断奶后仔猪
保育舍
育肥猪舍
水泥、立砖地面
漏缝地板地面
水泥漏缝地板
金属漏缝地板
塑料漏缝地板
3.猪栏地面
四.喂料和饮水设备
1.饲槽
各类猪占用食槽的规格（厘米/头）
猪别 长度 宽度 高度
母猪 40-45 35-45 12-22
仔猪 15-20 15-20 8-10
育肥猪 40-50 30-35 12-22
公猪 50-60 35-45 12-22
水泥饲槽
自动料箱
1.饲槽
母猪饲槽
料 槽
仔猪饲料槽
仔猪饲料槽
仔猪饲料槽
仔猪饲槽
肥猪自动料槽
育肥猪自动饲槽
育肥猪自动饲槽
自动喂料系统
手推车
电瓶车
运料设备
猪场自动给料系统
猪场自动给料系统
猪场自动给料系统
饲 料 车
2.饮水设备
自动供水系统
水塔（或水箱） 供水管路 自动饮水器
饲槽饮水
猪用鸭嘴式饮水器
猪用碗式饮水器
五、猪舍内清粪方式及设备
1.大型猪场用机械清粪或水冲清粪
2.中小型猪场多用人工手推车清粪
六、猪舍供热保温和通风降温设备
1.供热保温方式有暖气、火炉、火墙
2.降温通风方式：自然通风、机械通风、冷风机喷雾、地面洒水、搭荫棚
热风炉
热 风 炉
七、对猪舍建筑的工艺要求
1.要了解猪舍的结构，猪群的组成及周转方式，饲喂、清粪、饮水等工艺条件
2.当地的建筑材料来源
3.当地的主风向
4.猪舍的尺寸、布局由设计者决定
5.工艺设计的主要参数
猪场的性质、规模
主要生产指标：公母猪利用年限
情期受胎率
仔猪成活率
根据上述指标计算出各类猪群的存栏数量
计算各种猪舍的数量（圈数）
根据各类猪圈数安排猪舍栋数
确定各类猪舍的尺寸
画出各种猪舍的建筑设计图，便于施工操作
八、猪舍的主要结构
猪舍的墙、屋顶、门、窗和地面，构成猪舍的外壳，称为“外围护结构”，使猪舍不同程度的与外界隔绝，形成不同于舍外的猪舍小气候。猪舍内的小气候在很大程度上取决于外围护结构的设计。猪舍的主要结构分为砖石结构、木结构、钢筋混凝土结构和混合结构。
1.基础（地基）：它承受房子的全部重量，一定要结实。
2.墙：其作用是将自身的重量和屋顶的重量传给地基，对房舍起围护作用
3.屋顶：起避风雨和保温隔热作用。屋顶到地面的高度不宜过高。
4.地面：有土地面、砖地面、石地面、水泥地面、三合土地面等。
5.门窗：
6.其他结构：
过梁和圈梁：钢筋混凝土过梁高度一般为18-24厘米。
吊顶：一般用于双坡式屋顶，起保温、隔热、有利通风，给小舍内空间的作用。
妊娠母猪舍的设计建筑
妊娠母猪舍
地面大栏妊娠母猪栏：
　　　　　　　　建筑同肥育猪栏　　　　　　　　　　的大小及形式基本相同
单体限位栏：
产仔，妊娠多用栏
地面妊娠栏
猪栏长3.5~4米,宽4~4.5米,高85~95厘米.
粪沟宽２０厘米，坡降１％
　　　　　　　　　　　　　　
　　　　　　　　　　　　　　饮水器高８０厘米
　　　　　　　　料槽每头猪５０厘米
门宽８０厘米
　　　　　　　过道宽１２０～１４０厘米
母猪的单体限位栏
长210~220厘米
宽60厘米
高100厘米
坡降1%
后设漏粪板
或粪沟
母猪单体限位架
每个间隔为20厘米
料槽前沿高30厘米
后沿高20厘米
槽宽23厘米
粪沟2%坡降
宽40~60厘米
每10米,有一处可
活动板,便于冲洗
地沟.
限位栏前边间隔为10厘米
防止母猪相互间咬架
哺乳母猪舍
地面产仔舍:母猪直接在水泥,砖,木板上产仔
高床产仔舍:母猪在网床上产仔
地热产仔舍:地面下面铺有热水管,加热地面
高床产仔舍
产床图示
产床概述
产床长2.1米，宽为1.6—1.8米，距地面高为0.3---0.84米，产床高为0.5-0．6米
产床仔猪活动区用8~10的圆筋，间隙为0．5厘米，母猪活动区用10~14的圆筋，间隙为0.85厘米
图示
--40----60------50----60-----50-----60----40--
母
猪
限
位
区
仔
猪
保
温
箱
仔
猪
活
动
区
母
猪
限
位
区
仔
猪
活
动
区
仔
猪
活
动
区
仔
猪
活
动
区
仔猪活动区
用6~8的圆筋
间隙8毫米
底下用2根14的圆钢支撑
母猪限位区
用 12~14MM的 60
圆筋 ，间隙为 40
8毫米
中间为木板，厚 125
为2~4厘米
45
木板铺
母猪限位区
全漏纹
用 12~14的圆筋
中间用二道
粮撑起 210
60
仔猪保温箱
保温箱长105厘米，
高60厘米
宽50厘米
仔猪出入门高27厘米
宽20厘米
猪场红外线保温灯
母猪限位架
50 60 100
20
母猪饮水器 20
30 30
30 30
210
侧栏
高55~60厘米
间隙宽为6厘米
母猪后栏门
高55~60厘米
宽57厘米
间隙6厘米
母猪料槽
前高35厘米
后高20厘米
前后底宽25厘米
左右宽30厘米
饮水器
仔猪选用小的饮水器
饮水器一般距床面
高为20厘米
不可过高,否则影响
仔猪出生3日后的诱水
饮水器可安装在母猪饲
槽旁边或母猪尾部,
粪便污染不到的地方
地面产仔栏
地面产仔栏长2~2.5米,宽2.2~3米,高85~90厘米,面积4.6~7.25米.
地面产仔栏的间隔一般用12厘米厚的砖墙.
内设仔猪保温栏,开食栏.料槽,饮水器
地面产仔栏平面图
粪沟采用明沟或漏缝板
隔栏用12厘米的水泥墙
保温箱60厘米宽
80厘米长高70厘米 饮水器
仔猪开食区用铁
筋焊成,内设仔猪
饲槽仔猪可以
自由出入,母猪不
能吃到仔猪的
开食料.母猪料
槽位于仔猪开食
栏边,母猪门宽70厘米,仔猪保温箱门高28厘米,宽20厘米.
地面产仔栏
　仔猪保温箱６０厘米宽，１００厘米长，７５厘米高
　　仔猪补料区大小
同保温箱，铁栏间隙为
２３厘米，高８０厘米
上无盖。
　　母猪食槽内径２３
百米长宽，深２０厘米
　　饮水器，８０厘米
　　２０厘米高两个
粪沟置于栏外，宽１５厘米，坡降１％
保育舍的建筑设计
普通保育床
床长为（2~2.3)米*宽为（1.7~2）米
床面高为50厘米~60厘米
床上栏高为70厘米
栏的铁栏宽为8~10厘米
床面钢网或用铁筋焊成，铁筋的间隙为1厘米
底网的钢筋为8~10的圆钢
饮水器高为25厘米
保育床平面图
饮水器
自动饲槽
普通保育床
水暖保育床
建设尺寸
床面和炕面的比例为1：1
料槽为自动采食料槽
炕面坡度为0.5%。
地面坡度为5%
水沟坡度为2%
建设尺寸
门可选，可以不留门，如为了工作方便，最好留一个宽70厘米的门。
炕上的间隔最好用水泥墙，以防止贼风。
猪栏中间的间隔如有条件可选用铁板，以减少猪只间的交叉感染。
过道宽为90~1.1米
水热暖炕
炕中间通热水管，可选用铁管，塑料管，最好是塑料管
锅炉可选用民用锅炉，根据猪床大小选择。
为防止床面过热，暖水管下用4 厘米厚的保温板，上用1厘米厚的保温板。
暖水管的间隔为15~20厘米。
暖水管上的水泥厚为3厘米，中间用铁筋，拉上，防止水泥面断裂。
水管的连接
热水管
冷水管
地面火炕的应用
床面剖面图
地面
火炕
地面火炕
火炕为农村自家建设的普通火炕
火炕要求炕面较厚，并建设夹层，以防止火炕过热。
火炕所带猪栏以3个以内，6米以内为好，防止炕面冷热不均。
火炕夹层
火炕的夹层如下图，下面红色是火炕，黄色的是水泥面，黑色的是夹层，为煤灰，绿色的是砖块，
电热暖炕
床面铺水管的地方用电热丝取暖
买双人防水电热线，按双人电褥线的铺法，铺于床面下，电热线铺时串在麻袋片上，电热线上用1.5厘米厚的水泥，下用3厘米的保温板，以防止热量向下传导
电热线要用3根，当一根出现问题时，可选用下一根。一根电热线一般可用2年。3根可用6年左右。
电热线的出头处要用钢管护好，并做好防止漏电工作。
育肥舍的设计建筑
猪栏
育肥栏一般长3.5~4米，宽3~3.5米，高90厘米
育肥栏平面图
排粪沟
饮水器
门 自动饲槽
过道
育肥栏平面图
排粪沟　　　　　　　饮水器
　　　　　　　　　　　饲槽
　
　　　　　　　门　　　　过道
猪栏的间隔
水泥墙，一般用１２公分厚就足够用了，高８５～９０厘米
钢筋间隔，一般用１２～１４的钢筋，间隙为１２～１４厘米，高８５～９０厘米
饲槽
采用自动饲槽或长型料槽,自动饲槽每4个猪一个槽位，长型饲槽每个猪占位长度为35~40厘米，长型饲槽长为(猪栏长-80厘米)3.2米，宽为30-35厘米，高为 12-22厘米，每栏可养肥育猪１２～１５头，（每平方米１头肥育猪）
自动饲槽图
长型饲槽
料槽前高
２６厘米，后高２０厘米，宽２３厘米
饮水器
饮水器高50~80厘米，一般每栏2个饮水器，一个高50厘米，一个高70厘米也可将育肥舍的饮水器设置成可调的，一般每8个猪按一个饮水器配置
粪沟
明沟：一般宽为40～6０厘米，坡度为１～２％，露在猪栏表面，一般靠在猪栏的一边，北方多靠在墙边．
暗沟：上面用漏缝板或网，使猪的粪便直接漏入粪沟内．
地面
全水泥：地面坡度１％～１．５％
半漏缝：水沟坡度１～２％
全漏缝：
部分漏缝：
猪场消毒池
猪场消毒池
谢谢！
