第三章 电气控制线路分析
第一节 电气控制系统分析基础

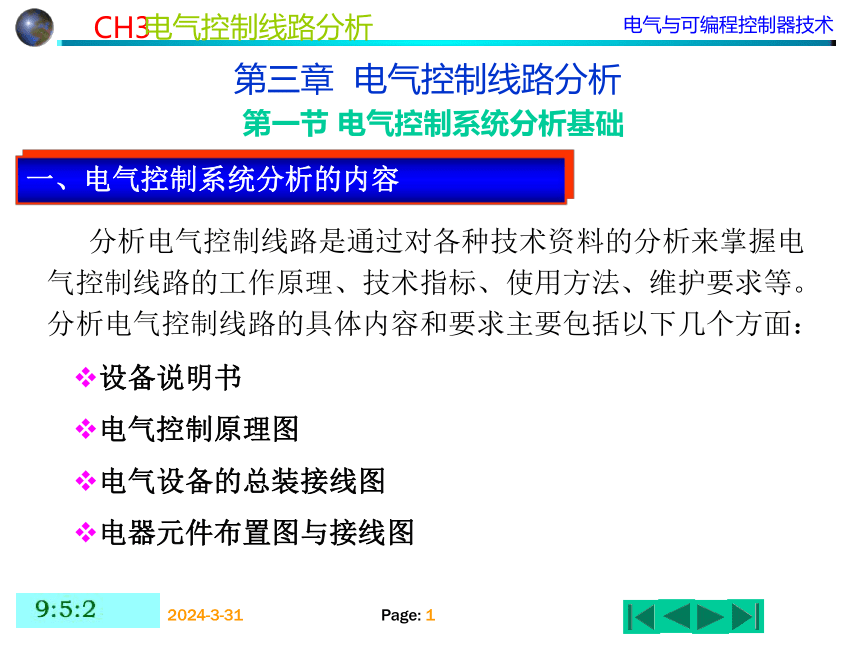

一、电气控制系统分析的内容
分析电气控制线路是通过对各种技术资料的分析来掌握电气控制线路的工作原理、技术指标、使用方法、维护要求等。分析电气控制线路的具体内容和要求主要包括以下几个方面：
设备说明书
电气控制原理图
电气设备的总装接线图
电器元件布置图与接线图
设备说明书由机械（包括液压部分）与电气两部分组成。在分析时首先要阅读这两部分说明书，了解以下内容：
（1）设备的结构组成及工作原理、设备传动系统的类型及驱动方式、主要技术性能、规格和运动要求等。
（2）电气传动方式，电动机、执行电器的数目、规格型号、安装位置、用途及控制要求等。
（3）设备的使用方法，各操作手柄、开关、旋钮、指示装置的布置及其在控制线路中的作用。
（4）与机械、液压部分直接关联的电器（行程开关、电磁阀、电磁离合器、传感器等）的位置，工作状态及其与机械、液压部分的关系，在控制中的作用等
1．设备说明书

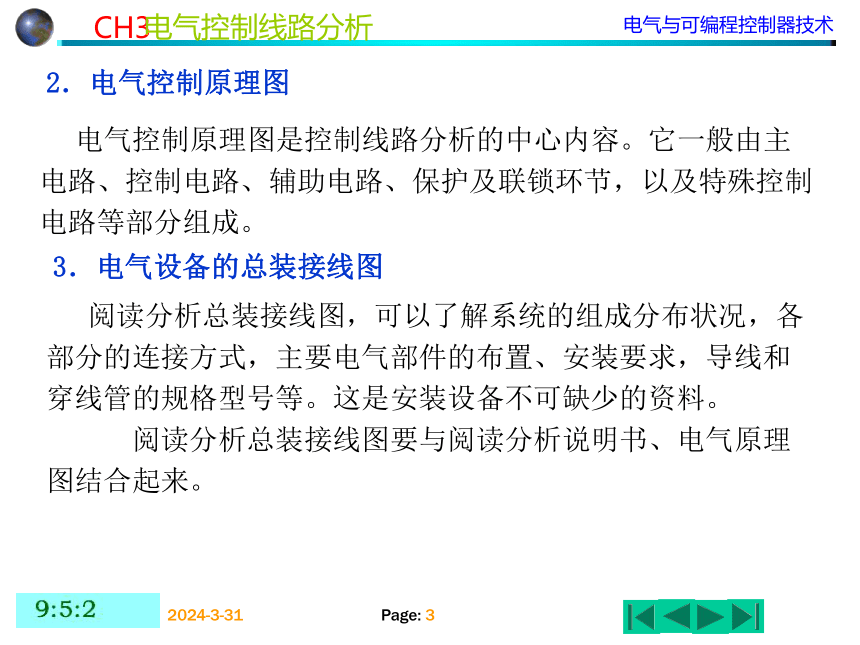

2．电气控制原理图
电气控制原理图是控制线路分析的中心内容。它一般由主电路、控制电路、辅助电路、保护及联锁环节，以及特殊控制电路等部分组成。
3．电气设备的总装接线图
阅读分析总装接线图，可以了解系统的组成分布状况，各部分的连接方式，主要电气部件的布置、安装要求，导线和穿线管的规格型号等。这是安装设备不可缺少的资料。
阅读分析总装接线图要与阅读分析说明书、电气原理图结合起来。

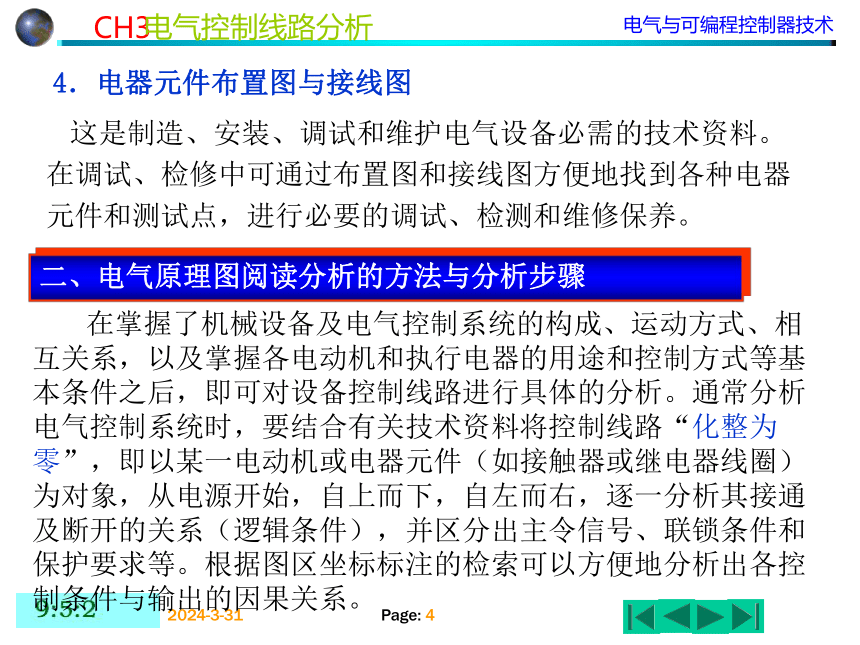

4．电器元件布置图与接线图
这是制造、安装、调试和维护电气设备必需的技术资料。在调试、检修中可通过布置图和接线图方便地找到各种电器元件和测试点，进行必要的调试、检测和维修保养。
二、电气原理图阅读分析的方法与分析步骤
在掌握了机械设备及电气控制系统的构成、运动方式、相互关系，以及掌握各电动机和执行电器的用途和控制方式等基本条件之后，即可对设备控制线路进行具体的分析。通常分析电气控制系统时，要结合有关技术资料将控制线路“化整为零”，即以某一电动机或电器元件（如接触器或继电器线圈）为对象，从电源开始，自上而下，自左而右，逐一分析其接通及断开的关系（逻辑条件），并区分出主令信号、联锁条件和保护要求等。根据图区坐标标注的检索可以方便地分析出各控制条件与输出的因果关系。

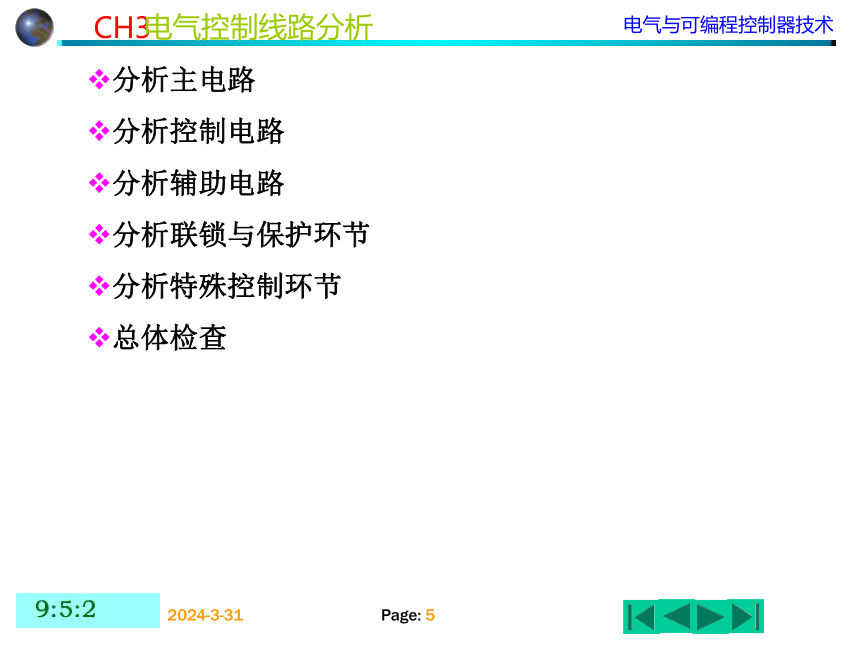

分析主电路
分析控制电路
分析辅助电路
分析联锁与保护环节
分析特殊控制环节
总体检查

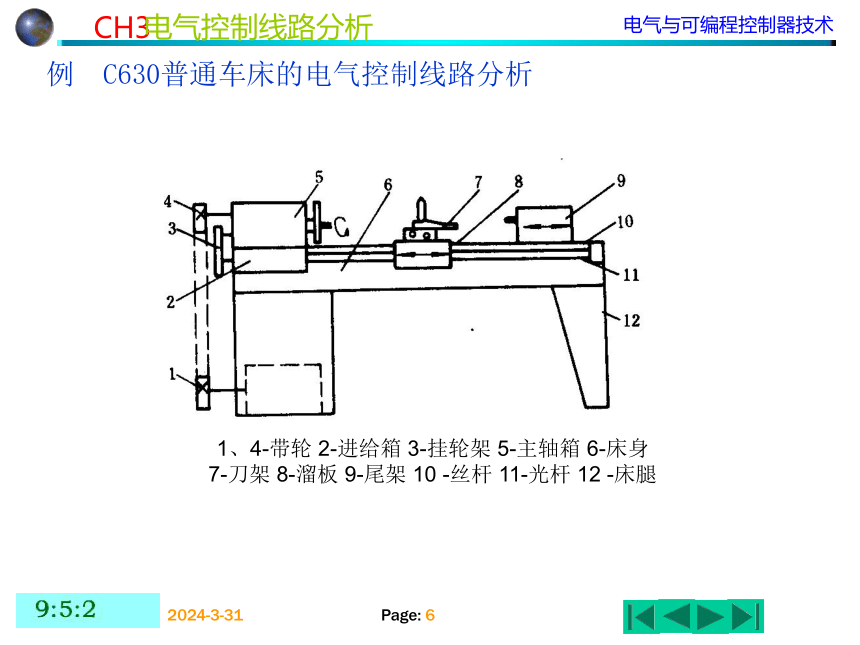

1、4-带轮 2-进给箱 3-挂轮架 5-主轴箱 6-床身
7-刀架 8-溜板 9-尾架 10 -丝杆 11-光杆 12 -床腿
例 C630普通车床的电气控制线路分析
卧式车床的用途
卧式车床是一种应用极为广泛的金属切削加工机床，主要用来
加工各种回转表面、螺纹和端面，并可通过尾架进行钻孔、铰
孔和攻螺纹等切削加工。
1.组成 床身 主轴 刀架 溜板箱 尾架
例 C650车床电气控制线路分析
2. 车床的主要结构和运动形式
主运动
进给运动
电气制动
正反转
速度调节（机械方法）
冷却液供给电动机
快速移动电动机
主电动机MA1完成主轴主运动和溜板箱进给运动的驱动，
电动机采用直接启动的方式启动，可正反两个方向旋转，并可
进行正反两个旋转方向的电气停车制动。为加工调整方便，还
应具有点动功能。
电动机MA2拖动冷却泵，在加工时提供切削液，采用直接启
动及停止方式，并且为连续工作状态。
主电动机和冷却泵电动机应具有必要的短路和过载保护。
快速移动电动机MA3拖动刀架快速移动。可根据使用需要随
时手动控制启停。
应具有安全的局部照明装置。
3.电力拖动及控制要求
主电路分析
控制电路分析
主电动机正反转启动与点动控制
主电动机反接制动控制
快速移动和冷却泵电动机的控制
辅助电路
4.电气控制线路分析
