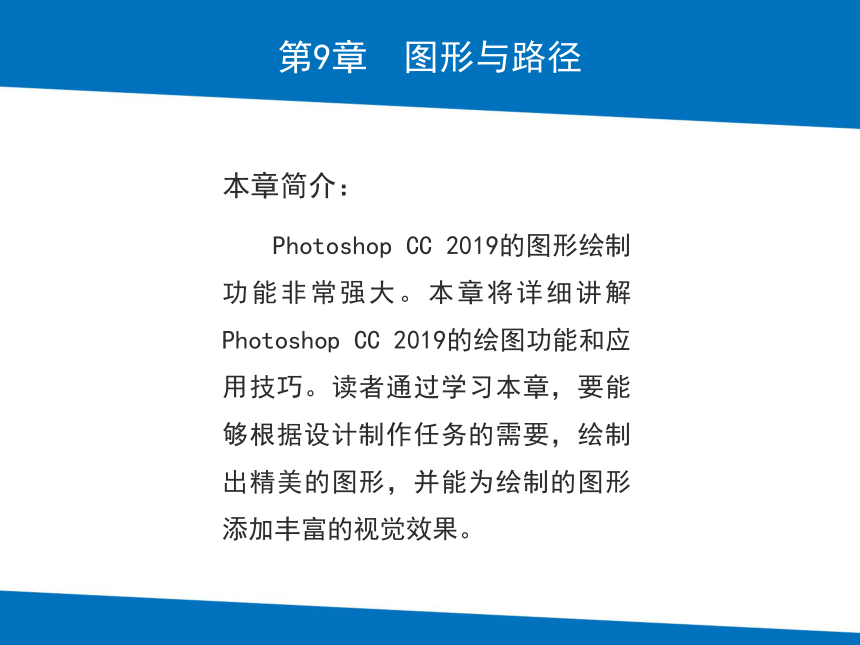

第9章　图形与路径
本章简介：
Photoshop CC 2019的图形绘制功能非常强大。本章将详细讲解Photoshop CC 2019的绘图功能和应用技巧。读者通过学习本章，要能够根据设计制作任务的需要，绘制出精美的图形，并能为绘制的图形添加丰富的视觉效果。
熟练掌握绘图工具的使用方法
熟练掌握路径的绘制和选取方法
熟练掌握路径的添加、删除和转换方法
了解创建3D图形和使用3D工具的方法

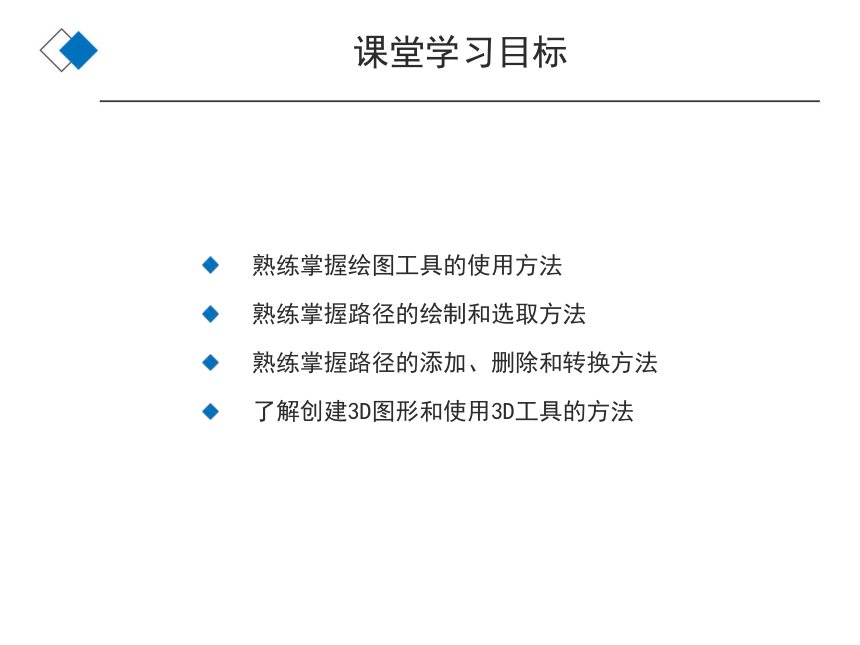

课堂学习目标

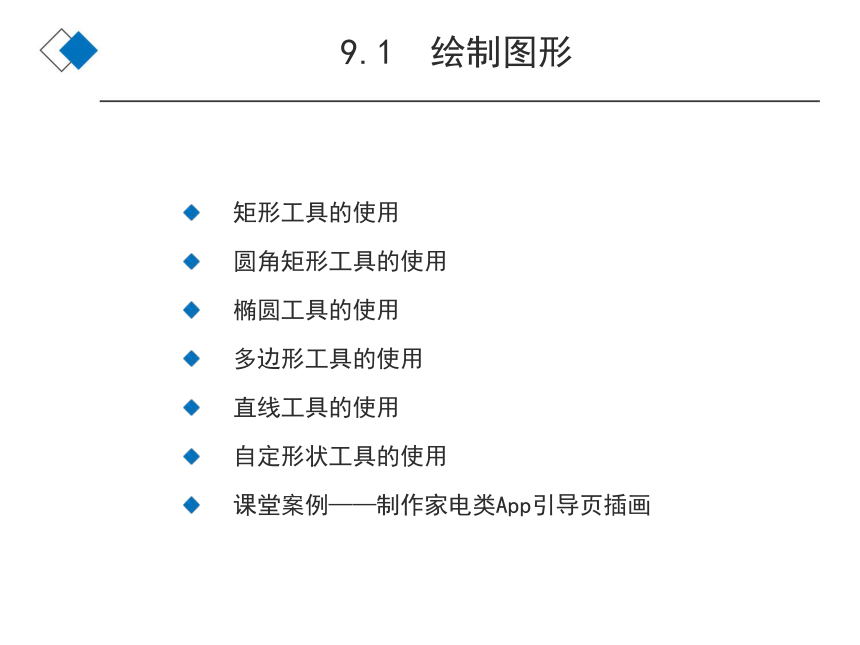

9.1 绘制图形
矩形工具的使用
圆角矩形工具的使用
椭圆工具的使用
多边形工具的使用
直线工具的使用
自定形状工具的使用
课堂案例——制作家电类App引导页插画

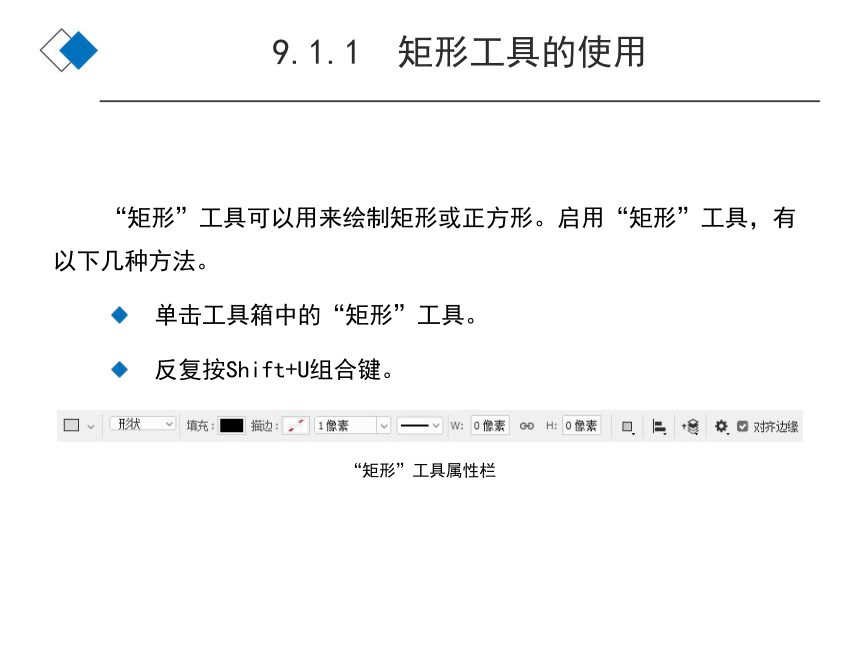

9.1.1 矩形工具的使用
“矩形”工具可以用来绘制矩形或正方形。启用“矩形”工具，有以下几种方法。
单击工具箱中的“矩形”工具。
反复按Shift+U组合键。
“矩形”工具属性栏

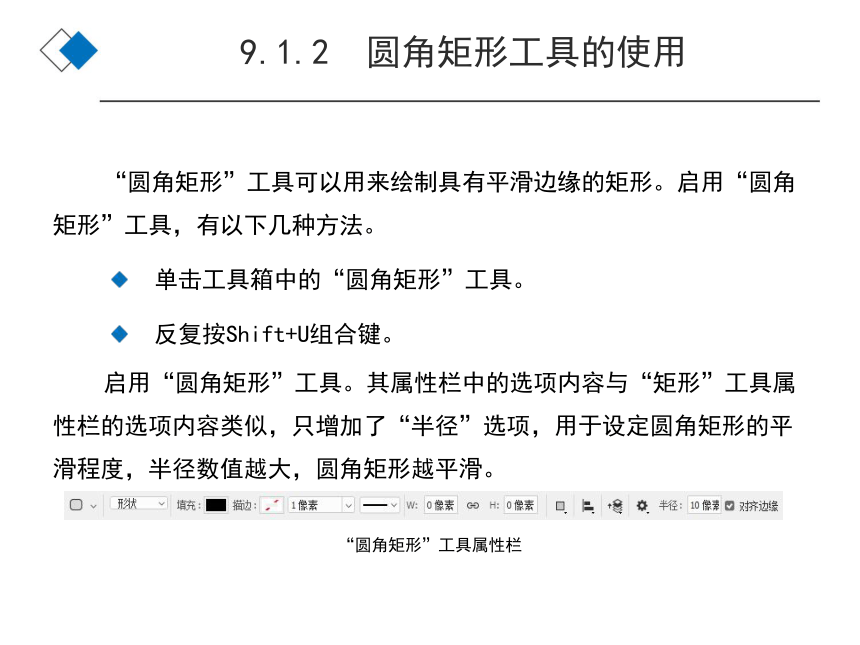

9.1.2 圆角矩形工具的使用
“圆角矩形”工具可以用来绘制具有平滑边缘的矩形。启用“圆角矩形”工具，有以下几种方法。
单击工具箱中的“圆角矩形”工具。
反复按Shift+U组合键。
启用“圆角矩形”工具。其属性栏中的选项内容与“矩形”工具属性栏的选项内容类似，只增加了“半径”选项，用于设定圆角矩形的平滑程度，半径数值越大，圆角矩形越平滑。
“圆角矩形”工具属性栏

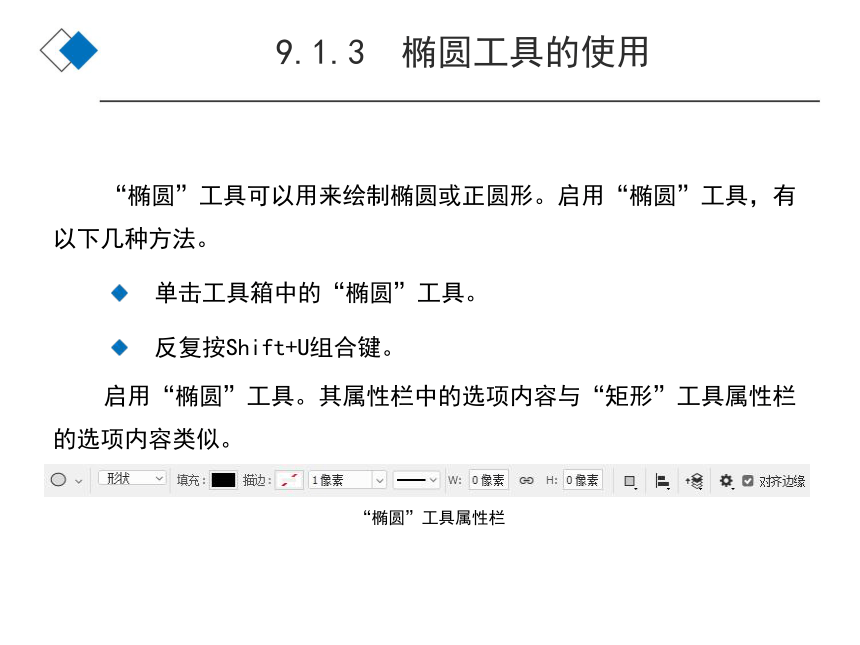

9.1.3 椭圆工具的使用
“椭圆”工具可以用来绘制椭圆或正圆形。启用“椭圆”工具，有以下几种方法。
单击工具箱中的“椭圆”工具。
反复按Shift+U组合键。
启用“椭圆”工具。其属性栏中的选项内容与“矩形”工具属性栏的选项内容类似。
“椭圆”工具属性栏

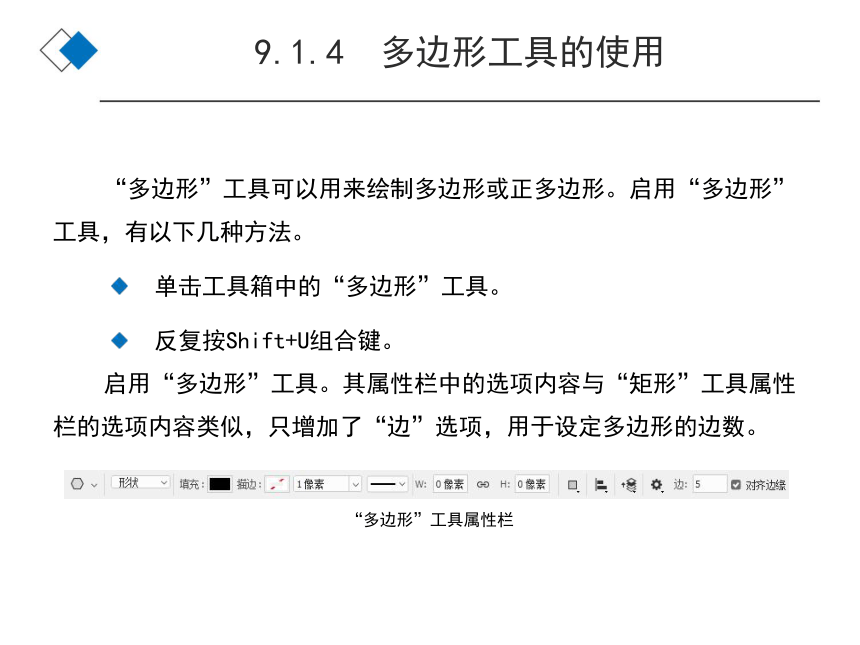

9.1.4 多边形工具的使用
“多边形”工具可以用来绘制多边形或正多边形。启用“多边形”工具，有以下几种方法。
单击工具箱中的“多边形”工具。
反复按Shift+U组合键。
启用“多边形”工具。其属性栏中的选项内容与“矩形”工具属性栏的选项内容类似，只增加了“边”选项，用于设定多边形的边数。
“多边形”工具属性栏

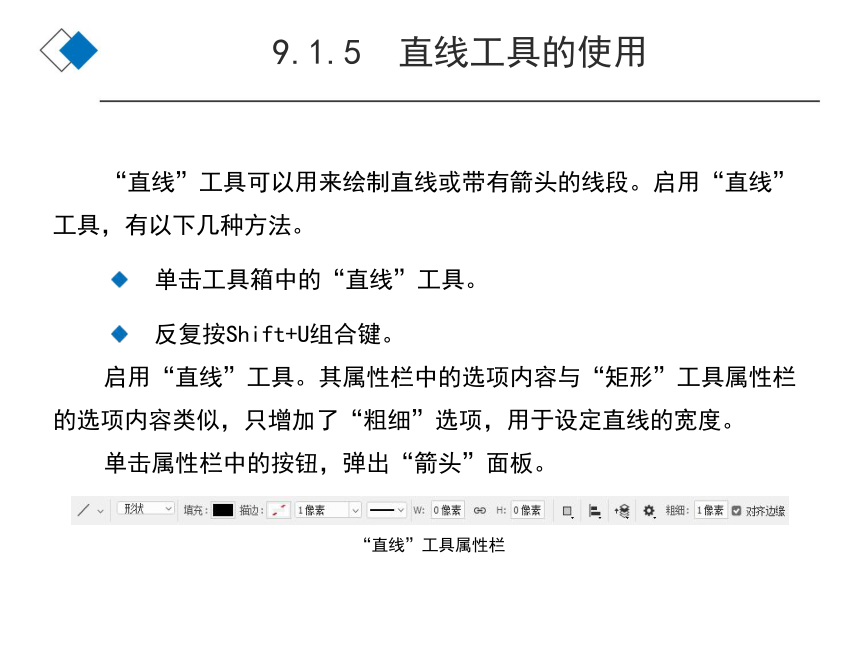

9.1.5 直线工具的使用
“直线”工具可以用来绘制直线或带有箭头的线段。启用“直线”工具，有以下几种方法。
单击工具箱中的“直线”工具。
反复按Shift+U组合键。
启用“直线”工具。其属性栏中的选项内容与“矩形”工具属性栏的选项内容类似，只增加了“粗细”选项，用于设定直线的宽度。
单击属性栏中的按钮，弹出“箭头”面板。
“直线”工具属性栏

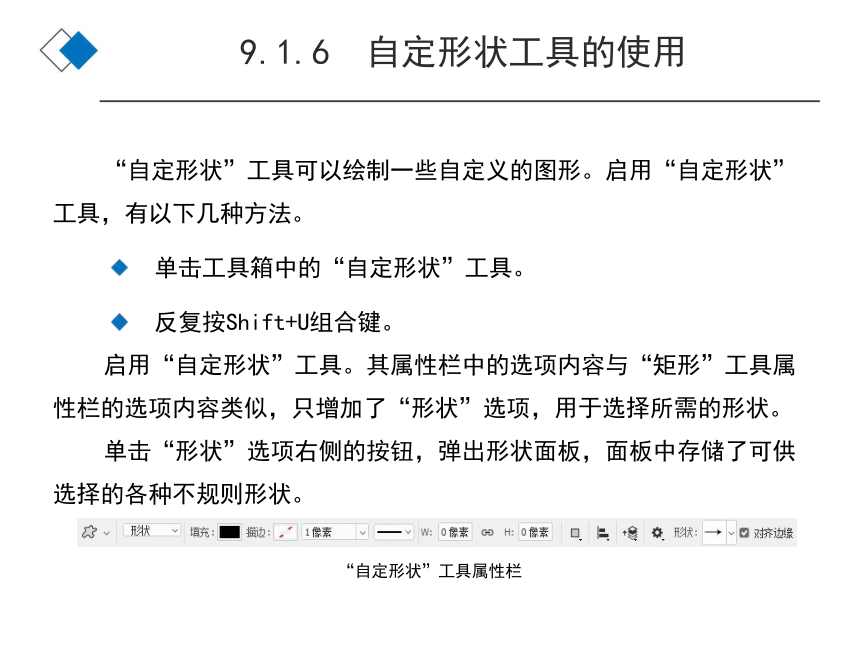

9.1.6 自定形状工具的使用
“自定形状”工具可以绘制一些自定义的图形。启用“自定形状”工具，有以下几种方法。
单击工具箱中的“自定形状”工具。
反复按Shift+U组合键。
启用“自定形状”工具。其属性栏中的选项内容与“矩形”工具属性栏的选项内容类似，只增加了“形状”选项，用于选择所需的形状。
单击“形状”选项右侧的按钮，弹出形状面板，面板中存储了可供选择的各种不规则形状。
“自定形状”工具属性栏

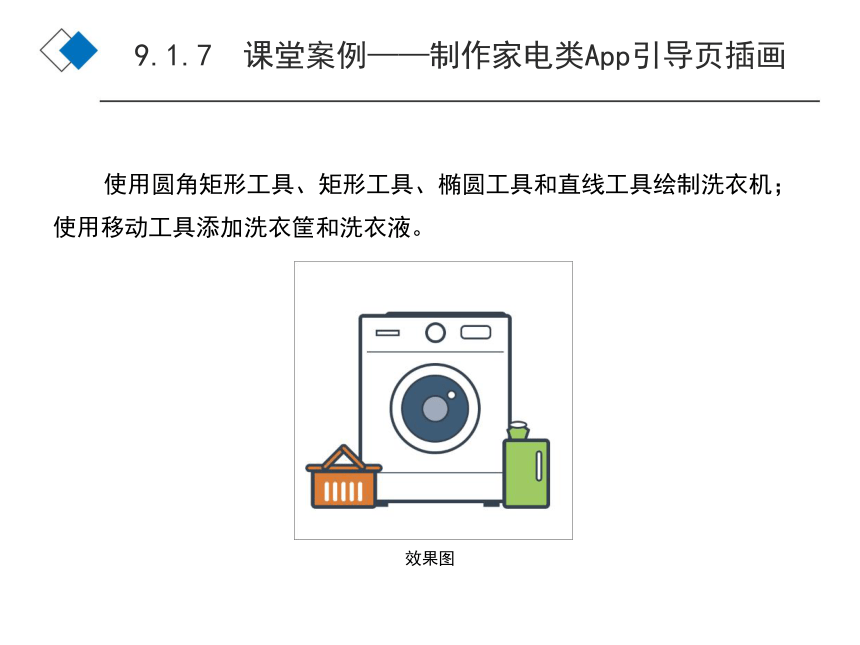

9.1.7　课堂案例——制作家电类App引导页插画
使用圆角矩形工具、矩形工具、椭圆工具和直线工具绘制洗衣机；使用移动工具添加洗衣筐和洗衣液。
效果图

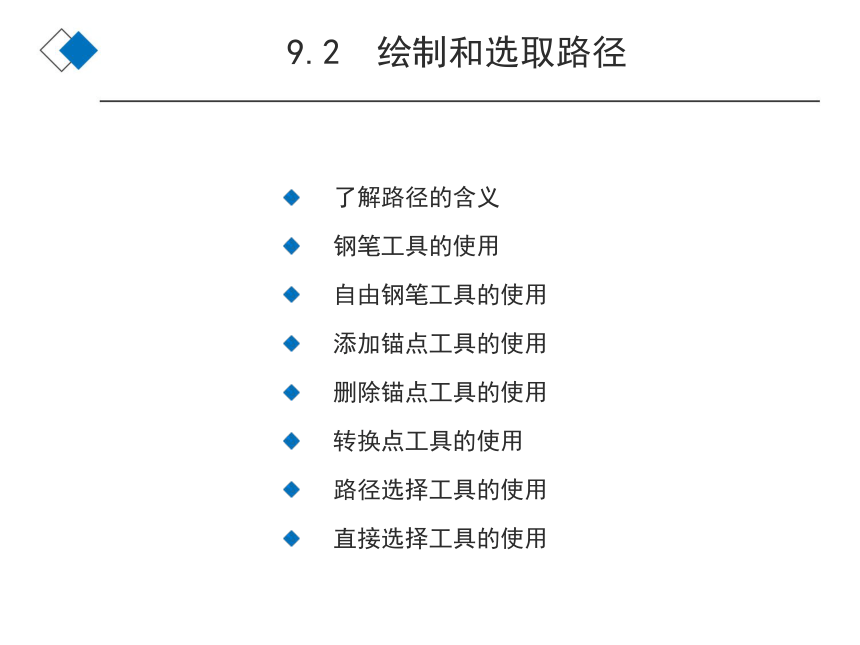

9.2　绘制和选取路径
了解路径的含义
钢笔工具的使用
自由钢笔工具的使用
添加锚点工具的使用
删除锚点工具的使用
转换点工具的使用
路径选择工具的使用
直接选择工具的使用

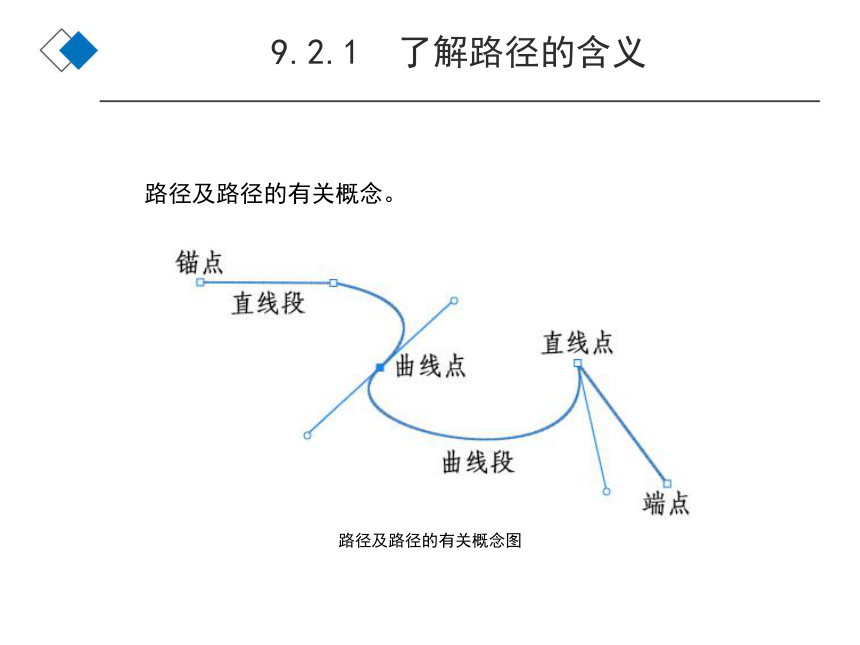

9.2.1 了解路径的含义
路径及路径的有关概念。
路径及路径的有关概念图
9.2.2 钢笔工具的使用
“钢笔”工具用于在Photoshop CC 2019中绘制路径。下面，具体讲解“钢笔”工具的使用方法和操作技巧。
启用“钢笔”工具，有以下几种方法。
单击工具箱中的“钢笔”工具。
反复按Shift+P组合键。
“钢笔”工具属性栏
9.2.3 自由钢笔工具的使用
“自由钢笔”工具用于在Photoshop CC 2019中绘制不规则路径。下面，将具体讲解“自由钢笔”工具的使用方法和操作技巧。
启用“自由钢笔”工具，有以下几种方法。
单击工具箱中的“自由钢笔”工具。
反复按Shift+P组合键。
打开一幅图像。启用“自由钢笔”工具 ，对自由钢笔工具的属性栏进行设定，勾选“磁性的”复选框，启用磁性钢笔选项。
“自由钢笔”工具属性栏
9.2.4 添加锚点工具的使用
“添加锚点”工具 用于在路径上添加新的锚点。下面，将具体讲解“添加锚点”工具 的使用方法和操作技巧。
将“添加锚点”工具 移动到建立好的路径上，若当前该处没有锚点，则鼠标指针转换成“添加锚点”工具图标 ，在路径上单击可以添加一个锚点。
将“添加锚点”工具 移动到建立好的路径上，若当前该处没有锚点，则鼠标指针转换成“添加锚点”工具图标，单击并按住鼠标左键，向下拖曳鼠标，建立曲线段和曲线锚点。
添加描点图
建立曲线段和曲线锚点
9.2.5 删除锚点工具的使用
“删除锚点”工具 用于删除路径上已经存在的锚点。下面，将具体讲解“删除锚点”工具 的使用方法和操作技巧。
将“删除锚点”工具 放到直线路径的锚点上，则鼠标指针转换成“删除锚点”工具图标 ，单击锚点将其删除。
将“删除锚点”工具 放到曲线路径的锚点上，则鼠标指针转换成“删除锚点”工具图标 ，单击锚点将其删除。
删除描点图
9.2.6 转换点工具的使用
使用“转换点”工具 ，通过鼠标单击或拖曳锚点可将其转换成直线锚点或曲线锚点，拖曳锚点上的调节手柄可以改变线段的弧度。
下面介绍与“转换点”工具 相配合的功能键。
按住Shift键，拖曳其中一个锚点，会强迫手柄以45度角或45度角的倍数进行改变。
按住Alt键，拖曳手柄，可以任意改变两个调节手柄中的一个，而不影响另一个手柄的位置。
按住Alt键，拖曳路径中的线段，会先复制已经存在的路径，再把复制后的路径拖曳到预定的位置。
9.2.7 路径选择工具的使用
“路径选择”工具用于选择一个或几个路径并对其进行移动、组合、对齐、分布和变形。启用“路径选择”工具 ，有以下几种方法。
单击工具箱中的“路径选择”工具。
反复按Shift+A组合键。
“路径选择”工具属性栏
9.2.8 直接选择工具的使用
“直接选择”工具用于移动路径中的锚点或线段，还可以调整手柄和控制点。启用“直接选择”工具 ，有以下几种方法。
单击工具箱中的“直接选择”工具。
反复按Shift+A组合键。
启用“直接选择”工具 ，拖曳路径中的锚点来改变路径的弧度。
9.3 路径控制面板
认识路径控制面板
新建路径
保存路径
复制、删除、重命名路径
选区和路径的转换
用前景色填充路径
用画笔描边路径
课堂案例——制作艺人舞者公众号封面首图
剪贴路径
路径面板选项
9.3.1 认识路径控制面板
在新文件中绘制一条路径，选择“窗口 > 路径”命令，弹出“路径”控制面板。
系统按钮
在“路径”控制面板上方的两个系统按钮分别是“折叠为图标”按钮 和“关闭”按钮 。单击“折叠为图标”按钮 可以显示和隐藏“路径”控制面板，单击“关闭”按钮 可以关闭“路径”控制面板。
“路径”控制面板
路径放置区
路径放置区用于放置所有的路径。
“路径”控制面板菜单
单击“路径”控制面板右上方的图标，弹出其下拉命令菜单。
工具按钮
在“路径”控制面板的底部有7个工具按钮。
“路径”控制面板菜单
“路径”控制面板
9.3.1 认识路径控制面板
9.3.2 新建路径
在操作的过程中，可以根据需要建立新的路径。新建路径，有以下几种方法。
使用“路径”控制面板弹出式菜单。单击“路径”控制面板右上方的图标 ，在弹出式菜单中选择“新建路径”命令，弹出“新建路径”对话框。“名称”选项用于设定新路径的名称，单击“确定”按钮。
使用“路径”控制面板按钮或快捷键。单击“路径”控制面板中的“创建新路径”按钮 ，可创建一个新路径。按住Alt键，单击“路径”控制面板中的“创建新路径”按钮 ，弹出“新建路径”对话框。
9.3.3 保存路径
“保存路径”命令用于保存已经建立并编辑好的路径。
建立新图像，用“钢笔”工具 直接在图像上绘制出路径后，在“路径”控制面板中会产生一个临时的工作路径。单击“路径”控制面板右上方的图标 ，在弹出式菜单中选择“存储路径”命令，弹出“存储路径”对话框，“名称”选项用于设定保存路径的名称，单击“确定”按钮。
9.3.4 复制、删除、重命名路径
1.复制路径
复制路径，有以下几种方法。
使用“路径”控制面板弹出式菜单。单击“路径”控制面板右上方的图标 ，在弹出式菜单中选择“复制路径”命令，弹出“复制路径”对话框。“名称”选项用于设定复制路径的名称，单击“确定”按钮。
使用“路径”控制面板按钮。将“路径”控制面板中需要复制的路径拖放到下面的“创建新路径”按钮 上，就可以将所选的路径复制为一个新路径。
2.删除路径
删除路径，有以下几种方法。
使用“路径”控制面板弹出式菜单。单击“路径”控制面板右上方的图标 ，在弹出式菜单中选择“删除路径”命令，将路径删除。
使用“路径”控制面板按钮。选择需要删除的路径，单击“路径”控制面板中的“删除当前路径”按钮 ，将选择的路径删除，或将需要删除的路径拖放到“删除当前路径”按钮 上，将路径删除。
9.3.4 复制、删除、重命名路径
3. 重命名路径
双击“路径”控制面板中的路径名，出现重命名路径文本框，改名后按Enter键即可。
“路径”控制面板
重命名路径文本框
9.3.4 复制、删除、重命名路径
9.3.5 选区和路径的转换
在“路径”控制面板中，可以将选区和路径相互转换。下面，将具体讲解选区和路径相互转换的方法和技巧。
1.将选区转换成路径
将选区转换成路径，有以下几种方法。
使用“路径”控制面板弹出式菜单。建立选区，单击“路径”控制面板右上方的图标 ，在弹出式菜单中选择“建立工作路径”命令，弹出“建立工作路径”对话框。在对话框中，“容差”选项用于设定转换时的误差允许范围，数值越小越精确，路径上的关键点也越多。如果要编辑生成的路径，在此处设定的数值最好为2，设置完成后，单击“确定”按钮，便将选区转换成路径了。
使用“路径”控制面板按钮。单击“路径”控制面板中的“从选区生成工作路径”按钮 ，将选区转换成路径。
2. 将路径转换成选区
将路径转换成选区，有以下几种方法。
使用“路径”控制面板弹出式菜单。建立路径。单击“路径”控制面板右上方的图标 ，在弹出式菜单中选择“建立选区”命令，弹出“建立选区”对话框。
使用“路径”控制面板按钮。单击“路径”控制面板中的“将路径作为选区载入”按钮 ，将路径转换成选区。
9.3.5 选区和路径的转换
9.3.6 用前景色填充路径
用前景色填充路径，有以下几种方法。
使用“路径”控制面板弹出式菜单。建立路径，单击“路径”控制面板右上方的图标 ，在弹出式菜单中选择“填充路径”命令，弹出“填充路径”对话框。
使用“路径”控制面板按钮或快捷键。单击“路径”控制面板中的“用前景色填充路径”按钮 ，即可实现用前景色填充路径。按住Alt键，单击“路径”控制面板中的“用前景色填充路径”按钮 ，弹出“填充路径”对话框。
9.3.7 用画笔描边路径
用画笔描边路径，有以下几种方法。
使用“路径”控制面板弹出式菜单。建立路径。单击“路径”控制面板右上方的图标 ，在弹出式菜单中选择“描边路径”命令，弹出“描边路径”对话框。在“工具”选项的下拉列表中选择“画笔”选项。如果在当前工具箱中已经选择了“画笔”工具 ，则该工具会自动地设置在此处。另外，在“画笔”工具属性栏中设定的画笔类型也会直接影响此处的描边效果，对画笔属性栏进行设定。设置好后，单击“确定”按钮。
使用“路径”控制面板按钮或快捷键。单击“路径”控制面板中的“用画笔描边路径”按钮 ，即可实现用画笔描边路径。按住Alt键，单击“路径”控制面板中的“用画笔描边路径”按钮 ，弹出“描边路径”对话框。
9.3.8 课堂案例——制作艺人舞者公众号封面首图
使用钢笔工具、画笔工具和描边路径命令制作路径的特效；使用橡皮擦工具擦除多余的图像。
效果图
9.3.9 剪贴路径
“剪贴路径“命令用于指定一个路径作为剪贴路径。
当在一个图像中定义了一个剪贴路径，并将这个图像在其他软件中打开时，如果该软件同样支持剪贴路径，则路径以外的图像将是透明的。单击“路径”控制面板右上方的图标 ，在弹出式菜单中选择“剪贴路径”命令，弹出“剪贴路径”对话框。
在对话框中，“路径”选项用于设定剪切路径的路径名称；“展平度”选项用于压平或简化可能因过于复杂而无法打印的路径。
“剪贴路径”对话框
9.3.10 路径面板选项
“面板选项”命令用于设定“路径”控制面板中缩览图的大小。
单击“路径”控制面板右上方的图标 ，在弹出式菜单中选择“面板选项”命令，弹出“路径面板选项”对话框。
“路径面板选项”对话框
9.4 创建3D图形
在Photoshop CC 2019中可以将平面图层围绕各种形状进行预设，如将平面图层围绕立方体、球体、圆柱体、锥形或金字塔形等创建3D模型。只有将平面图层变为3D图层，才能使用3D工具和命令。
9.5 使用3D工具
在Photoshop CC 2019中使用3D对象工具可更改3D模型的位置或大小，使用3D相机工具可更改场景视图。
课后习题——制作环保类公众号首页次图
使用描边路径命令为路径描边；使用动感模糊命令制作描边的模糊效果；使用混合模式命令制作发光线效果。
效果图
