(共24张PPT)

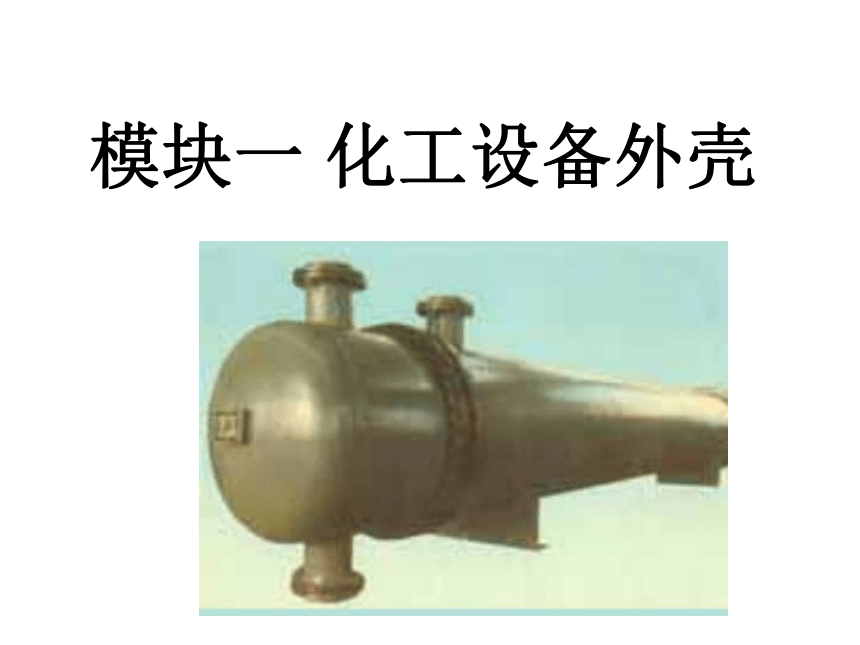

模块一 化工设备外壳

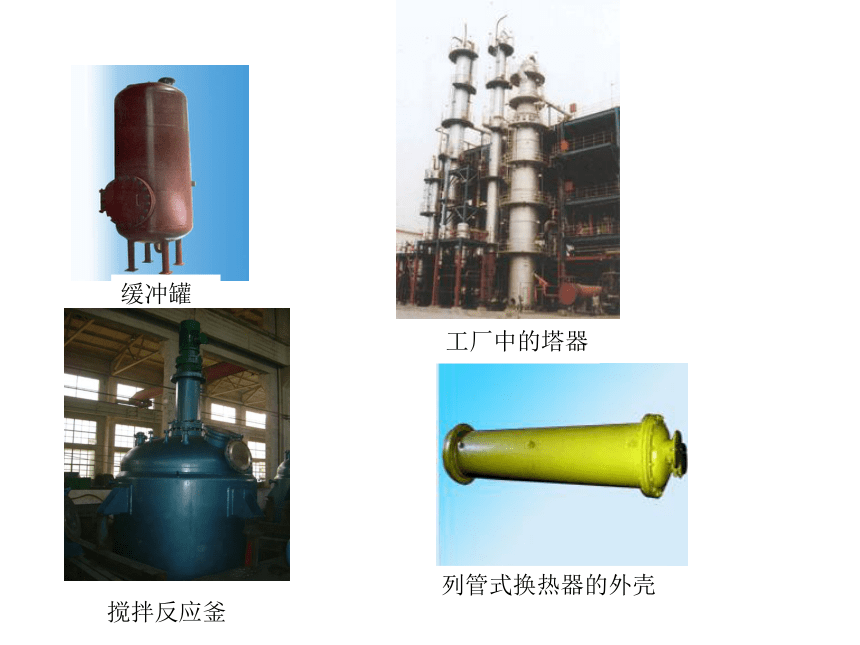

列管式换热器的外壳
搅拌反应釜
缓冲罐
工厂中的塔器

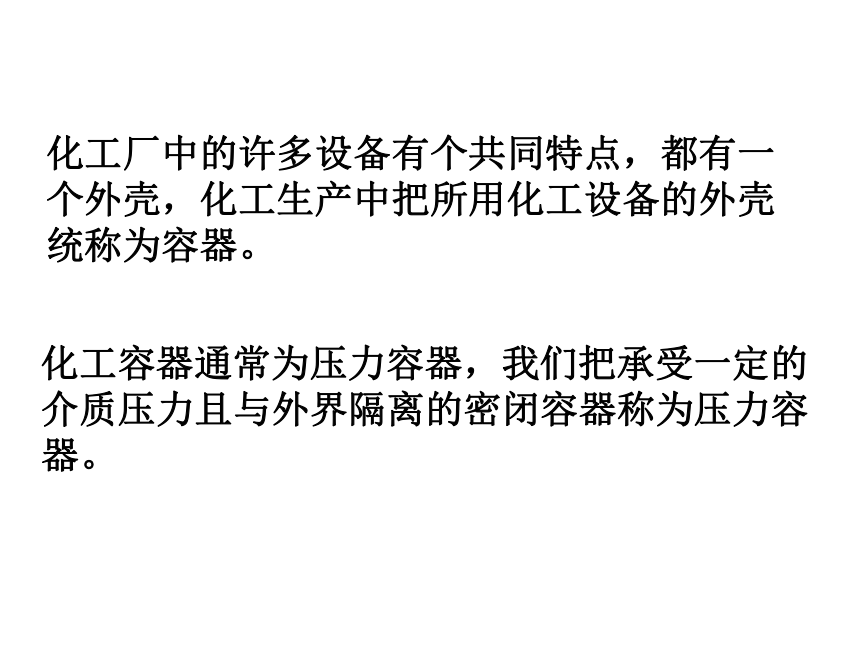

化工容器通常为压力容器,我们把承受一定的介质压力且与外界隔离的密闭容器称为压力容器。
化工厂中的许多设备有个共同特点,都有一个外壳,化工生产中把所用化工设备的外壳统称为容器。

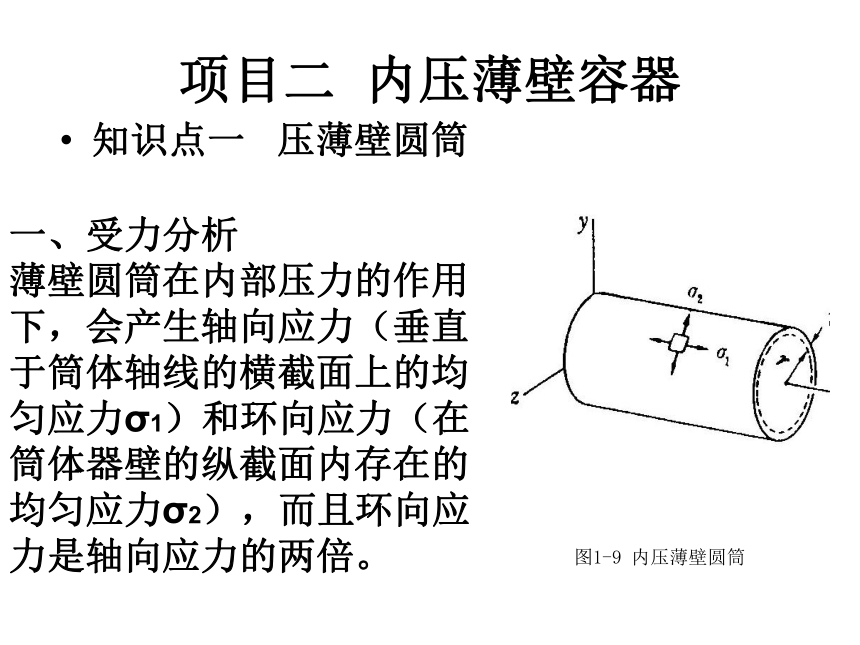

项目二 内压薄壁容器
知识点一 压薄壁圆筒
一、受力分析
薄壁圆筒在内部压力的作用下,会产生轴向应力(垂直于筒体轴线的横截面上的均匀应力σ1)和环向应力(在筒体器壁的纵截面内存在的均匀应力σ2),而且环向应力是轴向应力的两倍。
图1-9 内压薄壁圆筒

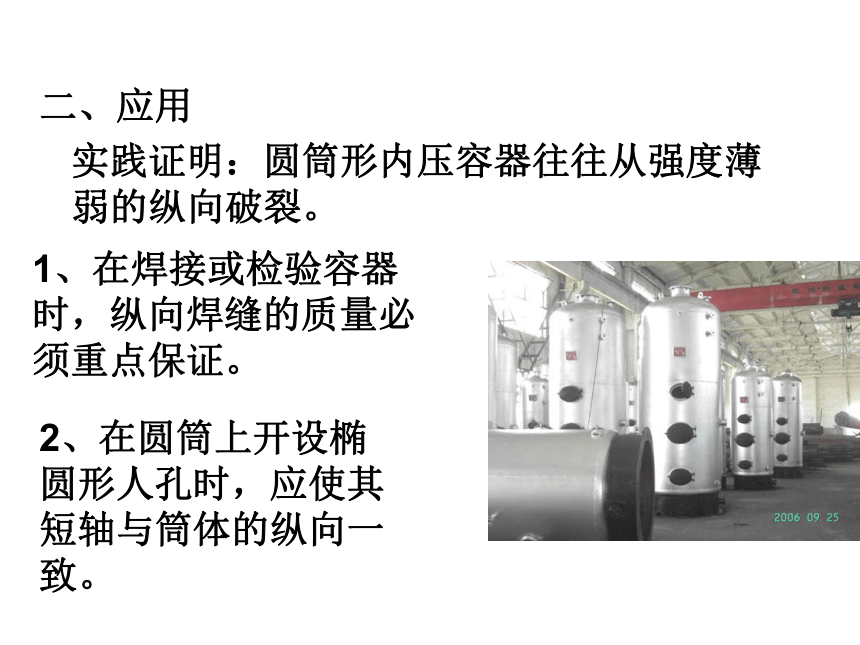

二、应用
实践证明:圆筒形内压容器往往从强度薄弱的纵向破裂。
1、在焊接或检验容器时,纵向焊缝的质量必须重点保证。
2、在圆筒上开设椭圆形人孔时,应使其短轴与筒体的纵向一致。

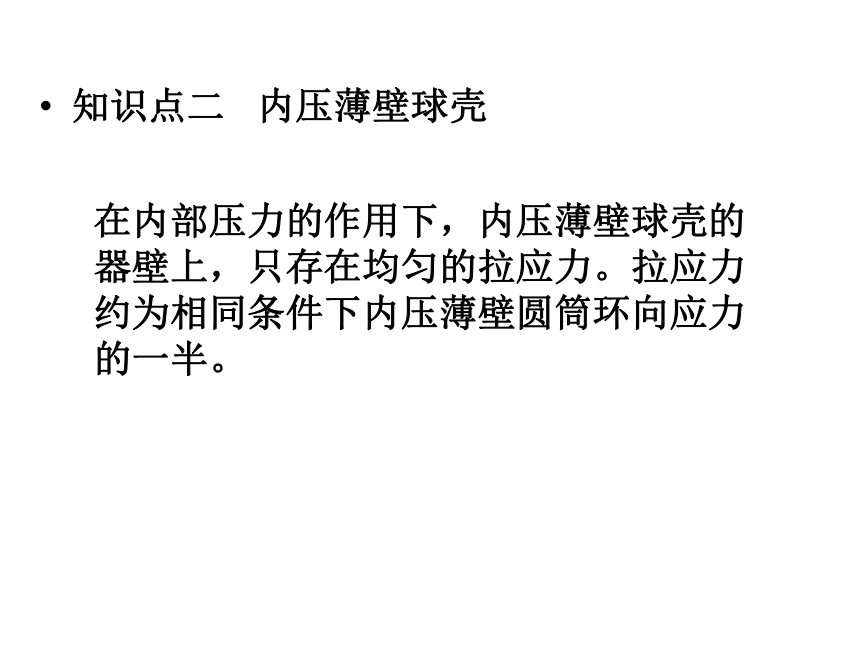

知识点二 内压薄壁球壳
在内部压力的作用下,内压薄壁球壳的器壁上,只存在均匀的拉应力。拉应力约为相同条件下内压薄壁圆筒环向应力的一半。

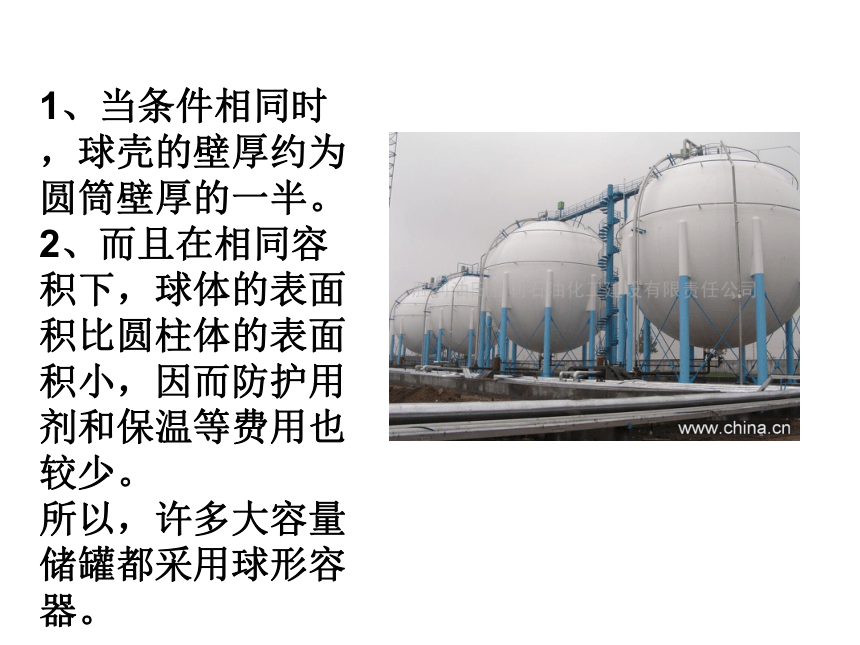

1、当条件相同时,球壳的壁厚约为圆筒壁厚的一半。
2、而且在相同容积下,球体的表面积比圆柱体的表面积小,因而防护用剂和保温等费用也较少。
所以,许多大容量储罐都采用球形容器。

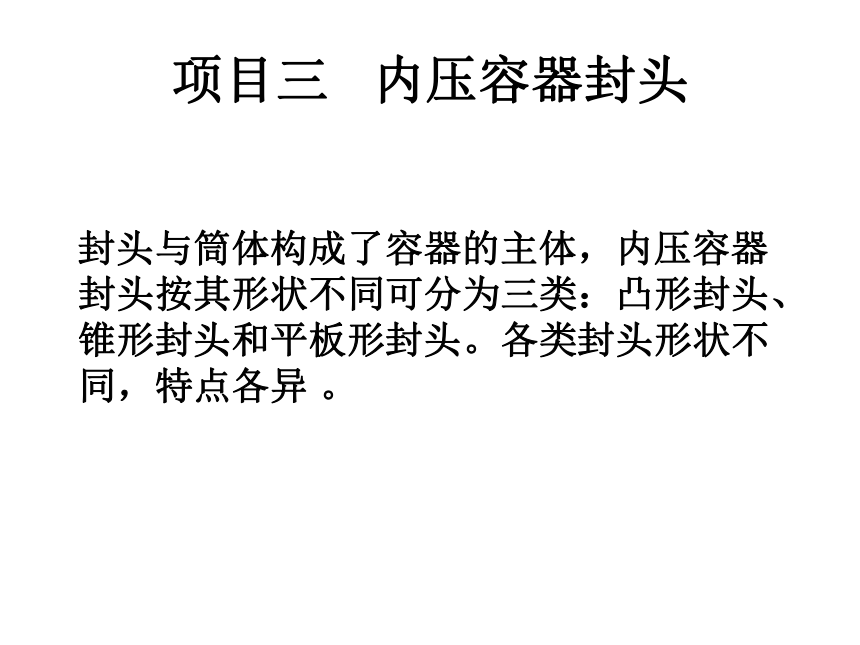

项目三 内压容器封头
封头与筒体构成了容器的主体,内压容器封头按其形状不同可分为三类:凸形封头、锥形封头和平板形封头。各类封头形状不同,特点各异 。
知识点一 凸形封头

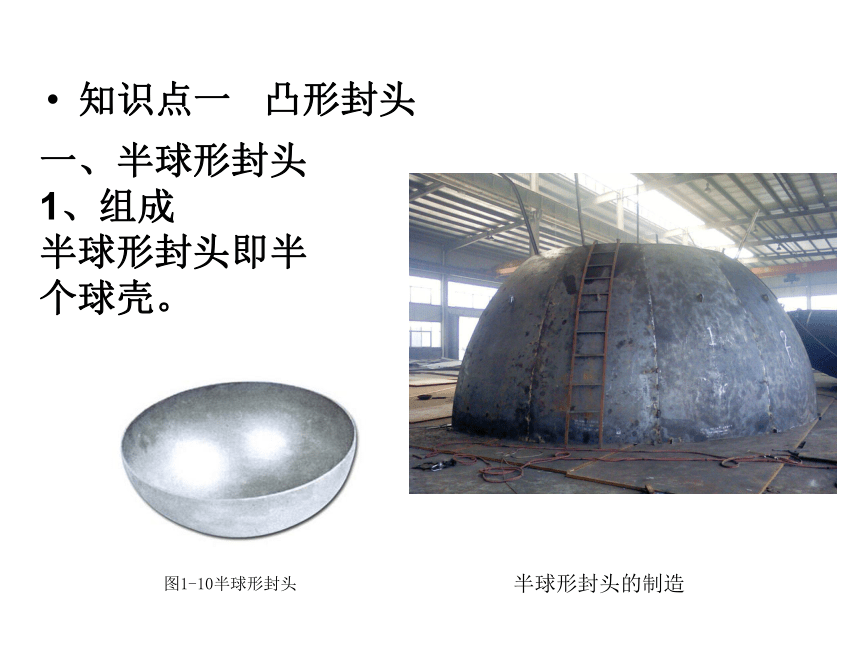

一、半球形封头
1、组成
半球形封头即半个球壳。
图1-10半球形封头
半球形封头的制造
2、特点
受力情况最好,但制造较困难,尤其直径较小时。
3、应用
多用于压力较高,直径较大的场合。
二、椭圆形封头
1、组成
椭圆形封头由半个椭球壳和一段直边组成。
图1-11椭圆形封头
2、设置直边的原因
设置直边的目的是使椭圆壳和圆筒的连接边缘与封头和筒体的焊接接头错开,避免了边缘应力和热应力叠加的现象,改善了封头的受力情况。
3、椭圆形封头的标准
椭圆形封头的长、短轴之比不同,封头的形状也不同,当其长短轴之比等于2时,定为标准椭圆形封头。
4、标准椭圆形封头的特点
封头的应力分布均匀,且壁厚和与之相连的筒体壁厚大致相等,便于焊接,经济合理。
5、标准椭圆形封头的应用
承载能力强,边缘应力小,应用广泛。
三、碟形封头
碟形封头又称带折边的球面形封头 。
1、组成
由部分球面、直边和连接两部分的过渡圆弧三部分组成。
图1-12碟形封头
2、特点
Ri越大,r越小,封头的深度越浅,制造方便,但边缘应力越大。
3、标准碟形封头
Ri = 0.9Di
r = 0.17Di
球面部分的壁厚与筒体相近,深度不大,便于制造。
直边作用于椭圆形封头相同。
知识点二 锥形封头
锥形封头主要用作设备的底盖,便于收集并卸出黏度较大或呈悬浮状的物料。此外,也常用作设备的变径段。
图1-13锥形封头
锥形封头的制造
1、组成
锥体、过渡圆弧(折边)、一段直边
2、分类
⑴两端无折边 半顶角α≤30°
⑵小端无折边 ,大端有折边
30° ﹤α ≤ 45°
⑶大、小端都有折边
45° ﹤α ≤ 60
3、特点
便于收集并卸除设备中的固体物料,避免凝聚物、沉淀等堆积,利于悬浮粘稠液体排放。
4、应用
设备的底盖
变径段:将直径不等的两段塔体连接,气流均匀。
知识点三 平板形封头
1、组成
底板、圆弧过渡、直边
图 1-14平板形封头
2、特点
在内压作用下,发生弯曲变形,受力不均,相同情况下,平板形封头比凸形封头厚度大得多,应用受限制。
3、应用
一般用作人孔及手孔的盲板,高压容器的封头。
