第二节 容器支座
概述：

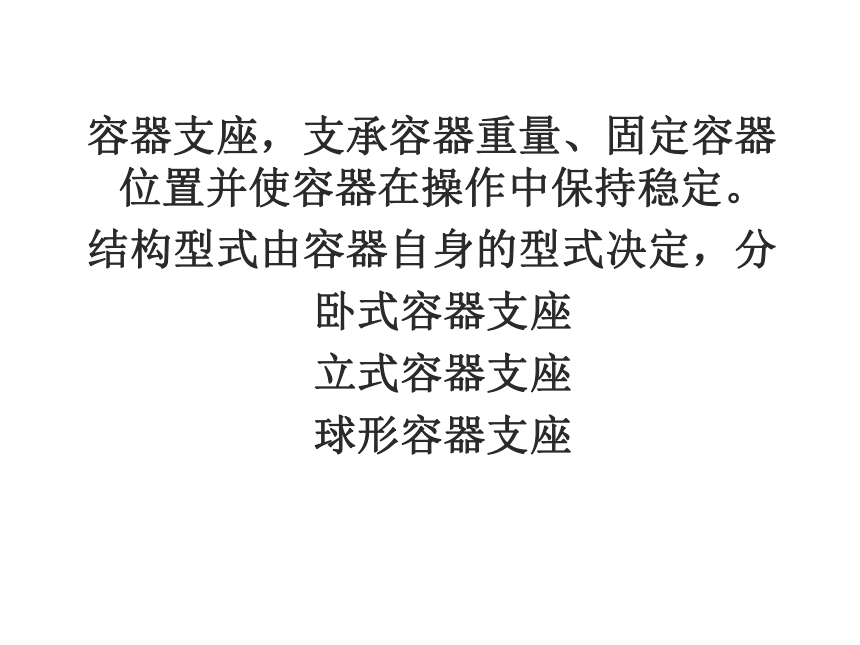

容器支座，支承容器重量、固定容器位置并使容器在操作中保持稳定。
结构型式由容器自身的型式决定，分
卧式容器支座
立式容器支座
球形容器支座

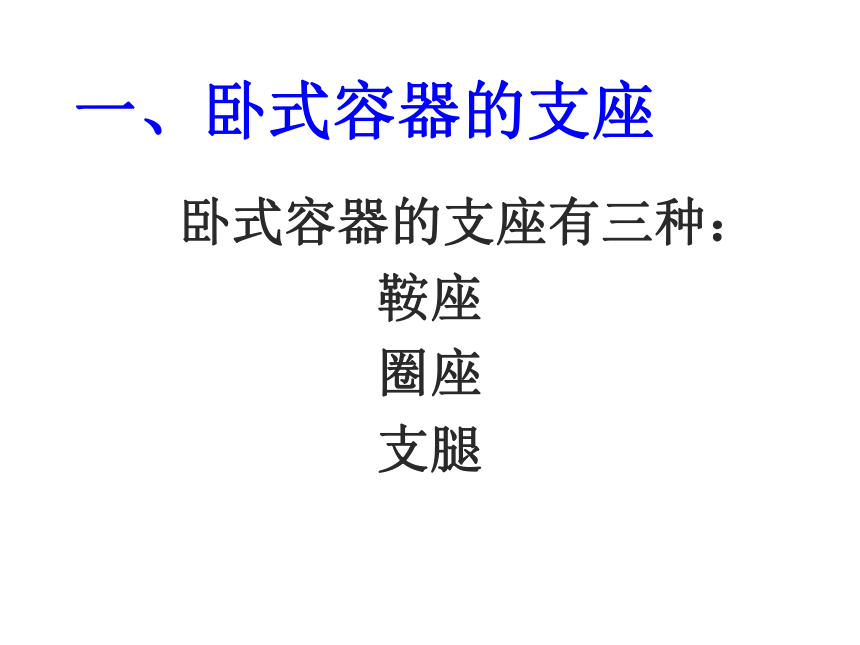

一、卧式容器的支座
　　卧式容器的支座有三种：
鞍座
圈座
支腿

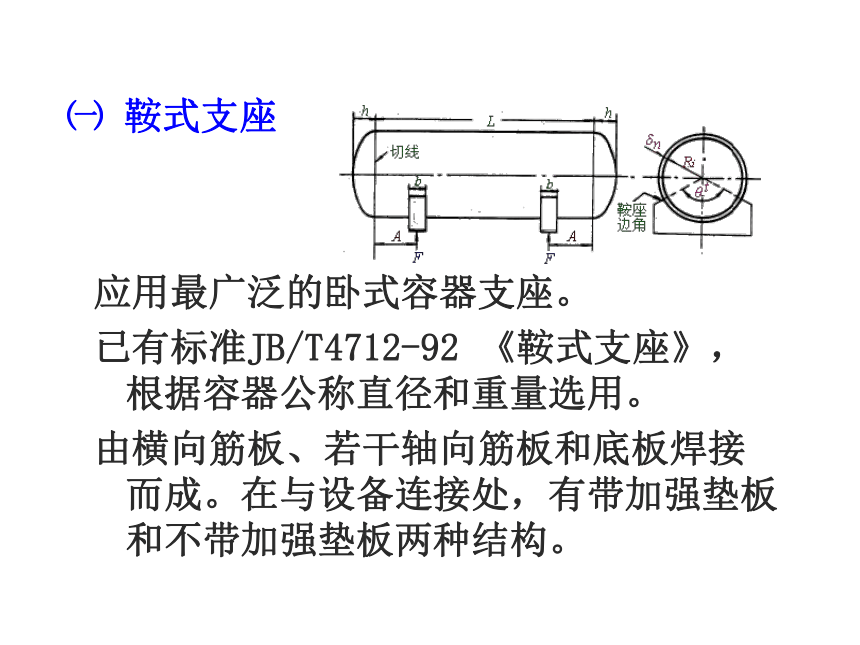

㈠ 鞍式支座
应用最广泛的卧式容器支座。
已有标准JB/T4712-92 《鞍式支座》，根据容器公称直径和重量选用。
由横向筋板、若干轴向筋板和底板焊接而成。在与设备连接处，有带加强垫板和不带加强垫板两种结构。

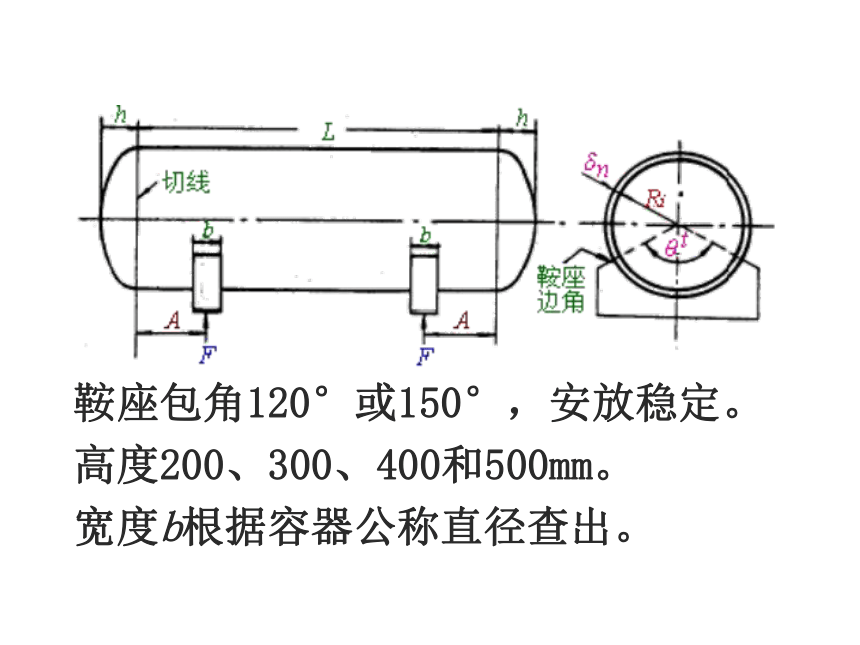

鞍座包角120°或150°，安放稳定。
高度200、300、400和500mm。
宽度b根据容器公称直径查出。

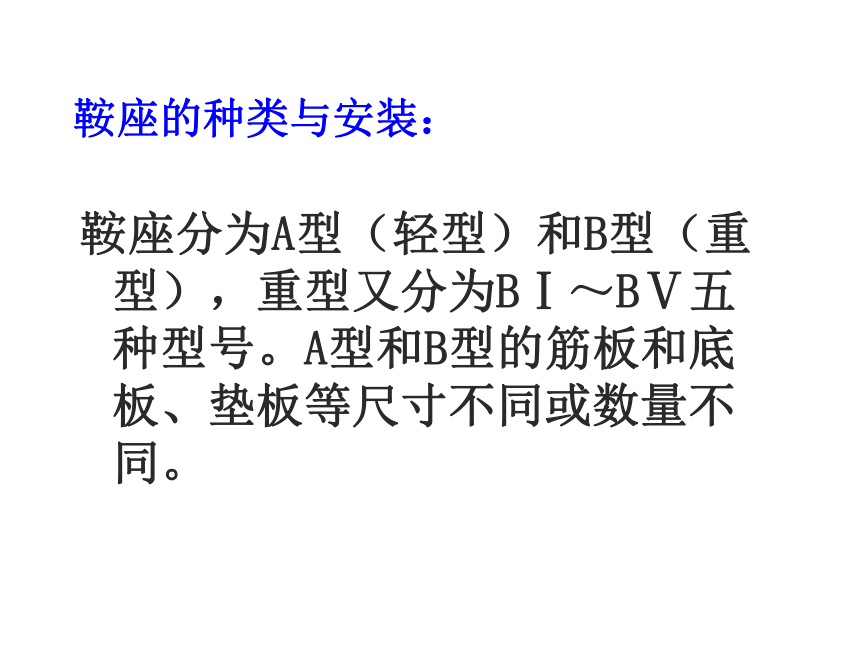

鞍座的种类与安装：
鞍座分为A型（轻型）和B型（重型），重型又分为BⅠ～BⅤ五种型号。A型和B型的筋板和底板、垫板等尺寸不同或数量不同。

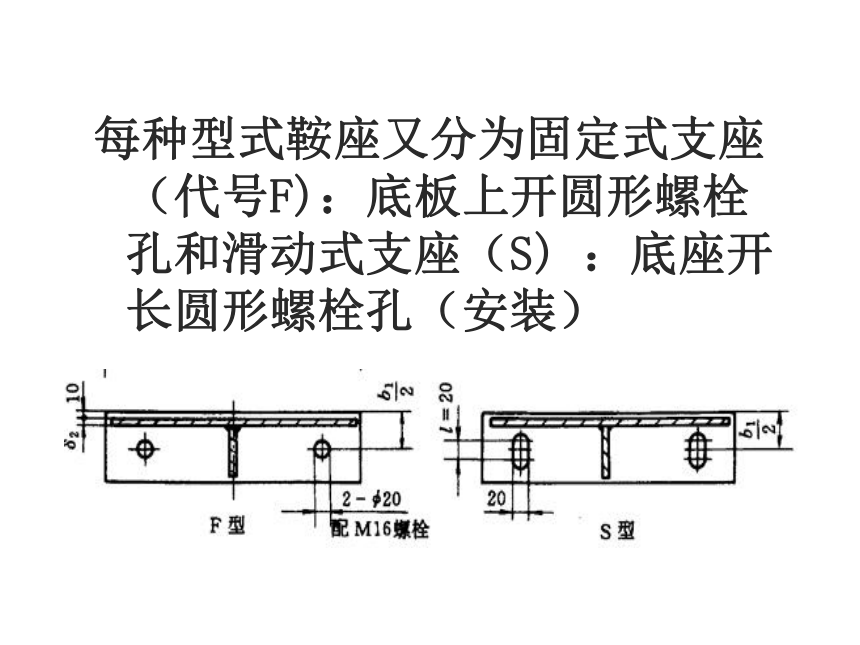

每种型式鞍座又分为固定式支座（代号F)：底板上开圆形螺栓孔和滑动式支座（S) ：底座开长圆形螺栓孔（安装）
鞍座与筒体端部距离A确定：
当L/D较大，且无加强圈，应尽量利用封头对支座处筒体的加强作用，取A≤0.25D；
当筒体的L/D较小，d/D较大，或有加强圈时，取A≤0.2L。
㈡ 圈座
采用圈座的情况：
对于大直径薄壁容器和真空容器，因其自身重量可能造成严重挠曲；
多于两个支承的长容器。
除常温常压下操作的容器外，至少应有一个圈座是滑动支承的。
㈢ 腿式支座
简称支腿
连接处造成严重的局部应力，只适用于小型设备（DN≤1600、L≤5m）。
腿式支座的结构型式、系列参数等参见标准JB/T 4714-92 《腿式支座》。
二、立式容器的支座
立式容器的支座主要有：耳式支座、支承式支座、裙式支座
中、小型直立容器常采用前二种，
高大的塔设备则广泛采用裙式支座。
㈠ 耳式支座
简称耳座，筋板和支脚板。
广泛用在反应釜及
立式换热器等直立设备上。
简单、轻便，但局部应力较大。
当设备较大或器壁较薄应加垫板。
不锈钢制设备，用碳钢作支座，防止合金元素流失，也需加一个不锈钢垫板。
已标准化JB/T 4725-92 《耳式支座》。
该标准分A型（短臂）和B型（长臂）（有保温层或直接放在楼板上）
每类又分带垫板与不带垫板两种结构
耳式支座选用的方法：
（1）估算设备总重，算每个支座（按2个计算）的负荷Q值；
（2）确定支座型式，从表4-19或表4-20按允许负荷Q允大于实际负荷Q，选支座。
小型设备耳式支座，可支承在管子或型钢制的立柱上。
大型设备的支座往往搁在钢梁或混凝土制的基础上。
㈡ 支承式支座
用钢管、角钢、槽钢制作，或用数块钢板焊成，
型式、结构、尺寸及材料JB/T 4724-92 《支承式支座》。
适用范围和结构：
支承式支座分A型和B型。
形式
支座号
适用的公称直径（mm）
结构特征
A
1～6
DN800～3000
钢板焊制，
带垫板
B
1～8
DN800～4000
钢管焊制，
带垫板
支承式支座的选用：
选用见标准规定，尺寸按表4-22查。
简单轻便
局部应力较大，当壳体刚度较小、壳体和支座材料差异或温度差异较大时，或壳体需焊后热处理，应设置加强板。
加强板的材料应和壳体材料相同或相似。
㈢ 裙式支座
塔设备最常用裙式支座。
目前还没有标准。
各部分尺寸均需通过计算或实践经验确定。
有关裙式支座的结构及其设计方法详见第十七章。
思考题：
1、卧式容器和立式容器的支座有哪几种？
2、双鞍座卧式容器支座位置按哪些原则确定？
