第十二章 容器设计举例

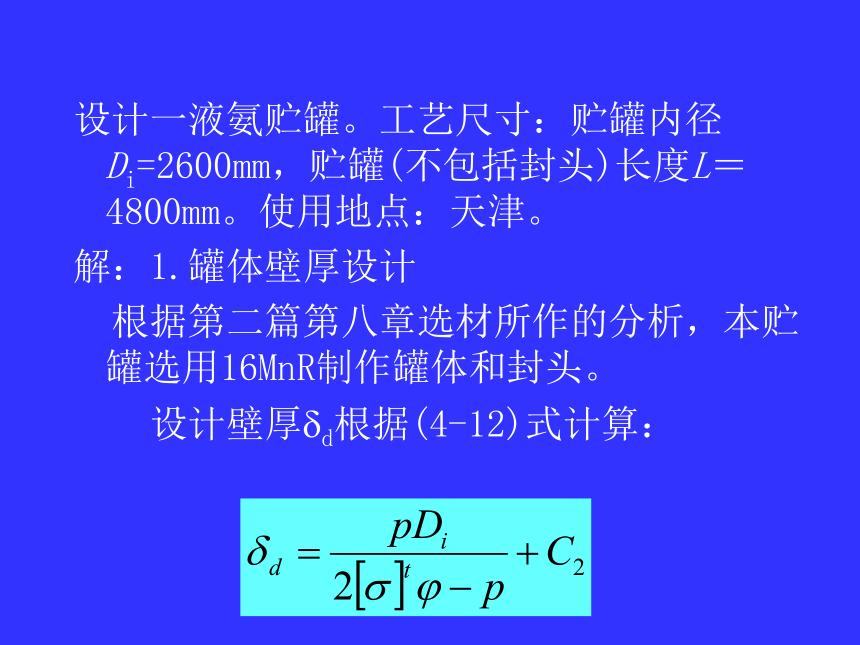

设计一液氨贮罐。工艺尺寸：贮罐内径Di=2600mm，贮罐(不包括封头)长度L＝4800mm。使用地点：天津。
解：1.罐体壁厚设计
　根据第二篇第八章选材所作的分析，本贮罐选用16MnR制作罐体和封头。
　　设计壁厚dd根据(4-12)式计算：
设计压力:夏季最高温度可达40℃，氨饱和蒸气压1.555MPa（绝压)
故取p=1.1x1.455=1.6MPa (表压)；
Di=2600mm；[s]t＝170MPa(附录6)；
j＝1.O(双面对接焊100％探伤，表(4-9)
C2=1mm

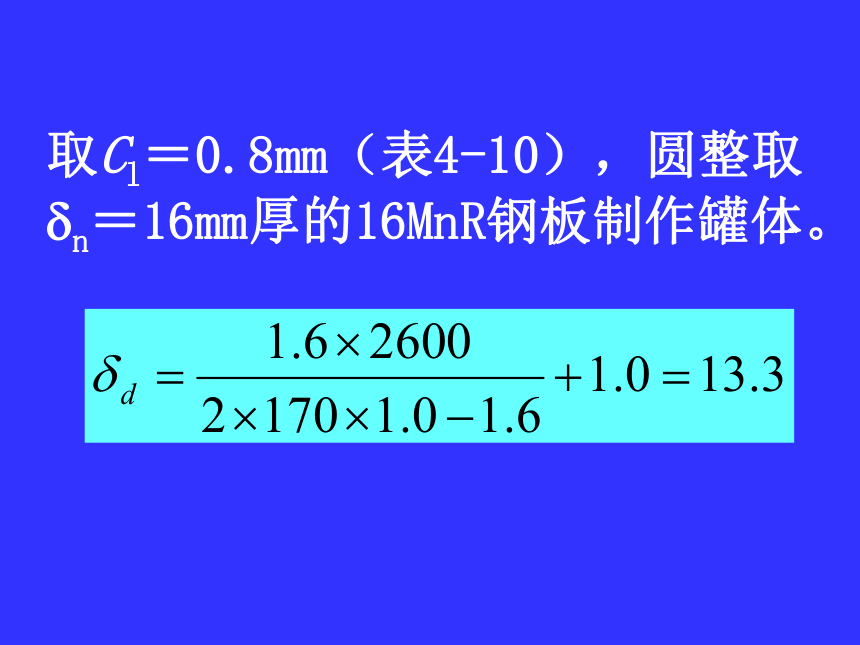

取Cl＝0.8mm（表4-10），圆整取dn＝16mm厚的16MnR钢板制作罐体。

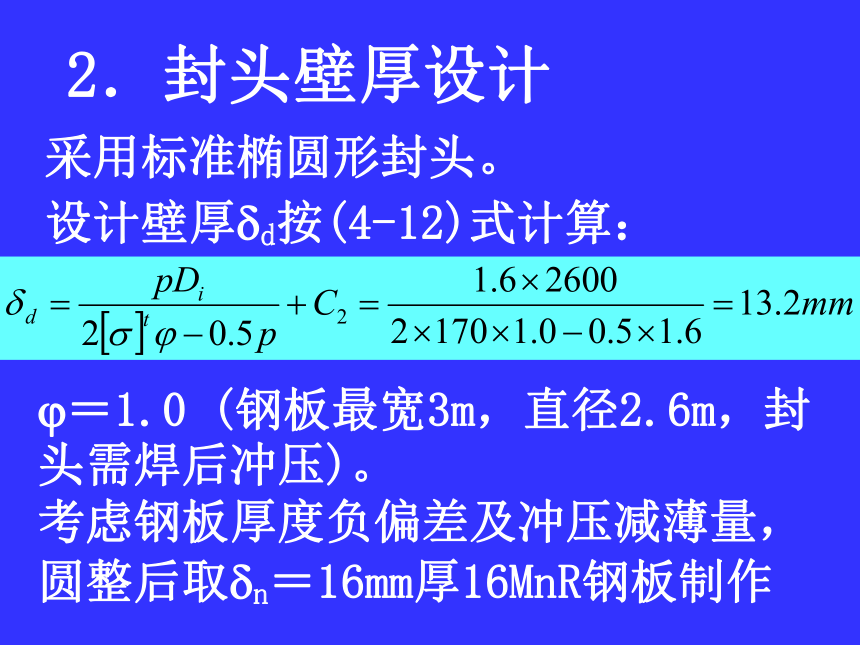

2．封头壁厚设计
采用标准椭圆形封头。
设计壁厚dd按(4-12)式计算：
j＝1.0 (钢板最宽3m，直径2.6m，封头需焊后冲压)。
考虑钢板厚度负偏差及冲压减薄量，圆整后取dn＝16mm厚16MnR钢板制作

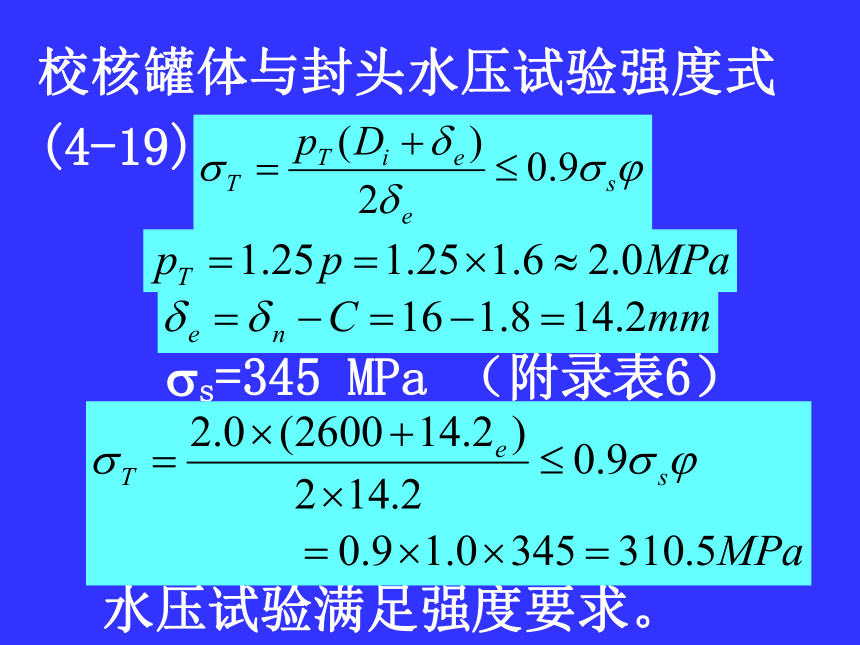

校核罐体与封头水压试验强度式(4-19)
ss=345 MPa （附录表6）
水压试验满足强度要求。
3．鞍座
先粗略计算鞍座负荷。
贮罐总质量：m=m1+m2+m3+m4
式中 :
m1-罐体质量；
m2-封头质量；
m3-液氨质量；
m4-附件质量。

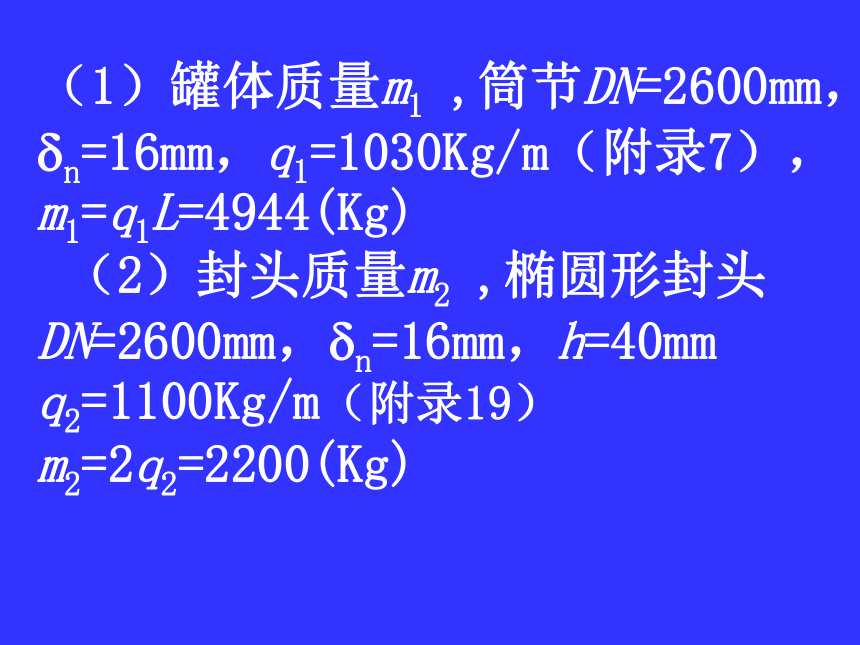

（1）罐体质量m1 ,筒节DN=2600mm，dn=16mm，q1=1030Kg/m（附录7）， m1=q1L=4944(Kg)
（2）封头质量m2 ,椭圆形封头DN=2600mm，dn=16mm，h=40mm q2=1100Kg/m（附录19）m2=2q2=2200(Kg)

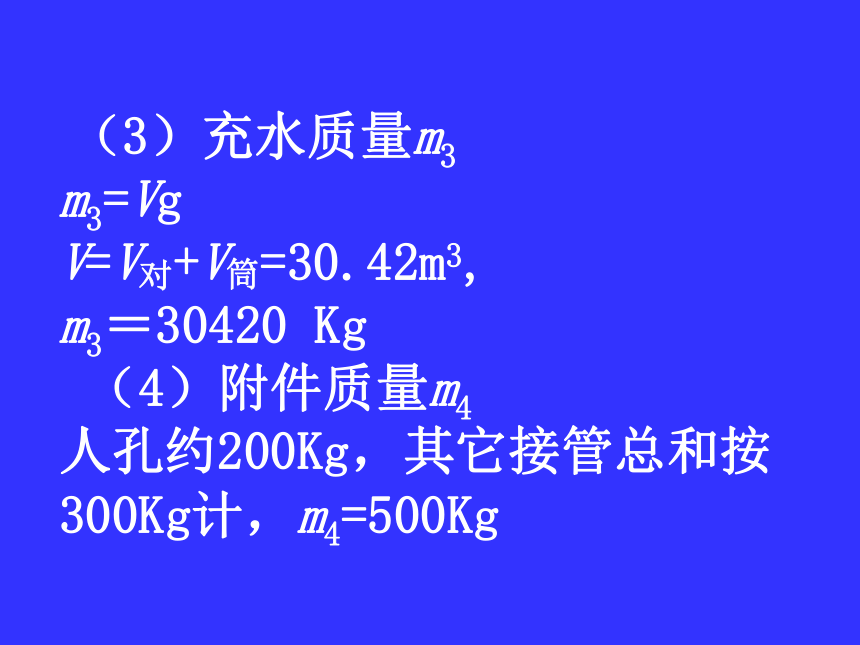

（3）充水质量m3 　　
m3=Vg
V=V对+V筒=30.42m3,
m3＝30420 Kg
（4）附件质量m4
人孔约200Kg，其它接管总和按300Kg计，m4=500Kg
设备总重量
m=m1+m2+m3+m4=4950+2200+30420+500=38070=38.1 t
每个鞍座承约受190KN负荷，选用轻型带垫板，包角为120°的鞍座。即
　JB／T4712-92鞍座 A2600一 F
　JB／T4712-92鞍座 A2600一 S
4.人孔
常温及最高工作压力1.6MPa，按公称压力1.6MPa的等级选取。
考虑人孔盖直径较大较重，水平吊盖人孔。
人孔标记： HG21523-95 人孔RF Ⅳ（A·G）450-1.6
RF指突面密封，Ⅳ指接管与法兰的材料为20R，
A·G是指用普通石棉橡胶板垫片，
450-1.6是指公称直径为450mm、公称压力为1.6 MPa。
5．人孔补强确定
筒节不是无缝钢管不能直接用补强圈标准。
人孔筒节内径d＝450mm，
壁厚dn＝10mm。
补强圈内径D1=484mm，外径D2=760mm，
补强金属面积应大于等于开孔减少截面积，
补强圈的厚度
故补强圈取24mm厚。
6．接口管
(1)液氨进料管：
用f57×3.5mm无缝钢管
(强度验算略)。一端切成45°。
配用具有突面密封的平焊管法兰，
法兰标记：
HG20592 法兰SO50-1.6 RF 16MnR。
壳体名义壁厚dn＝16mm>12mm，接管公称直径小于80mm，不用补强。
(2)液氨出料管：
可拆压出管f25×3mm，用
法兰套在接口管f38×3.5mm内。
罐体接口管法兰：
HG20592 法兰SO32-1.6 RF 16MnR。
连接尺寸和厚度与HG20592 法兰SO32-1.6 RF 16MnR相同，但内径25mm。
液氨压出管端部法兰(与氨输送管相连)用HG20592 法兰SO20-1.6 RF 16MnR。都不必补强。压出管伸入贮罐2.5m。
(3)排污管：
贮罐右端最底部安设排污管，
f57×3.5mm，管端焊有一与截止阀J41W-16相配的管法兰：　
HG20592 法兰SO50-1.6 RF 16MnR。
排污管与罐体联接处焊有一厚度为10mm的补强圈。
(4)液面计接管
本贮罐采用两支玻璃管液面计
BIW PN1.6，L＝1000mm，HG5-227-80
与液面计相配的接管f18×3mm，
管法兰为
HG20592 法兰SO15-1.6 RF 16MnR。
(5)放空管接管
　
用f32×3.5mm无缝钢管，
法兰
HG20592 法兰SO25-1.6 RF 16MnR。
(6)安全阀接管
安全阀接管尺寸由安全阀泄放量决定。
本贮罐选用f32×2.5mm的无缝钢管，
法兰为
HG20592 法兰 SO25-1.6 RF 16MnR。
7．设备总装配图
附有贮罐的总装配图，技术特性表，接管表，各零部件的名称、规格、尺寸、材料等见明细表。
　　
本贮罐技术要求
1．本设备按GBl50-1998《钢制压力容器》进行制造、试验和验收
2．焊接材料，对接焊接接头型式及尺寸可按GB985-80中规定(设计焊接接头系数j＝1.0)
3．焊接采用电弧焊，焊条型号为E4303
本贮罐技术要求
4．壳体焊缝应进行无损探伤检查，探伤长度为100％
5．设备制造完毕后，以2MPa表压进行水压试验
6．管口方位按接管表
技 术 特 性 表
名 称
指 标
设计压力
1.6MPa
工作温度
≤40℃
物料名称
液氨
容积
30.52m3
接 管 表
符号
连接法兰标准
密封面形式
用途
a1-2
HG20592 SO15-1.6 RF
突面
液面计接口管
b1-2
HG20592 SO15-1.6 RF
突面
液面计接口管
c
HG20592 SO450-1.6 RF
突面
人孔
d
HG20592 SO32-1.6 RF
突面
出料口
e
HG20592 SO50-1.6 RF
突面
进料口
f
HG20592 SO25-1.6 RF
突面
安全阀接口管
g
HG20592 SO25-1.6 RF
突面
放空口
h
HG20592 SO50-1.6 RF
突面
排污口
