　　5.1 概 述
　　5.2 临界压力
　　5.3 外压圆筒的工程设计
　　5.4 外压球壳与凸形封头的设计
　　5.5 外压圆筒加强圈的设计
4
外压球壳与凸形封头的设计

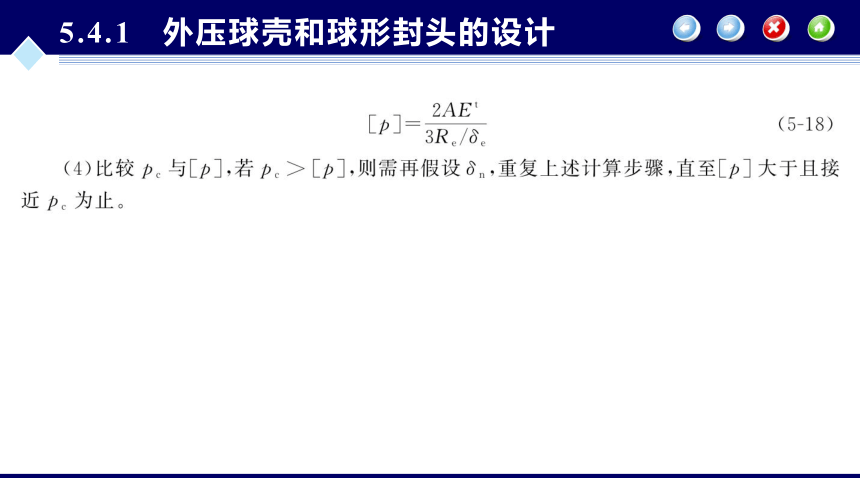

5.4.1 外压球壳和球形封头的设计

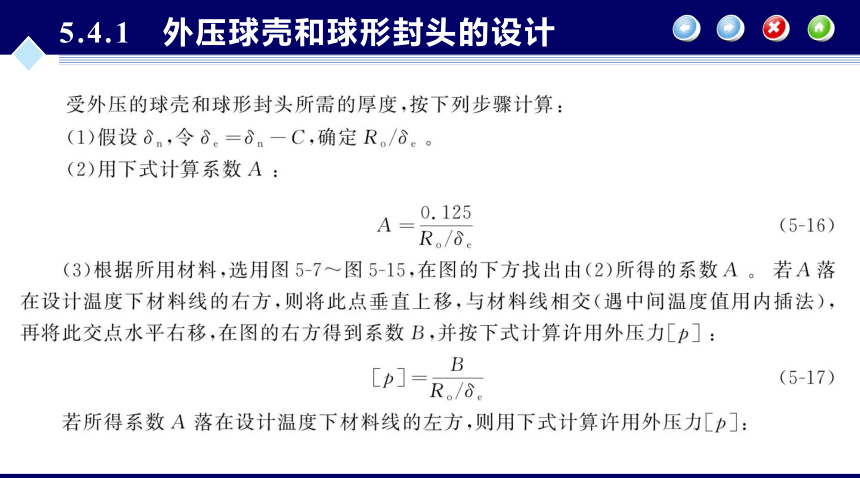

5.4.1 外压球壳和球形封头的设计

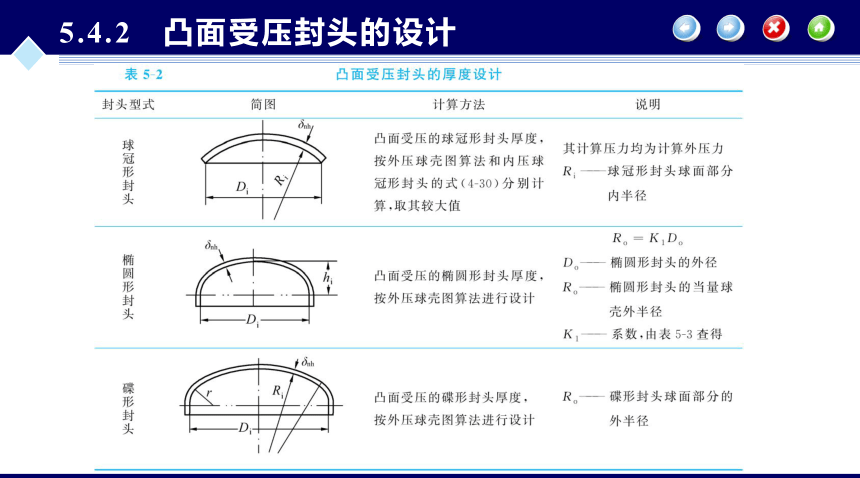

5.4.2 凸面受压封头的设计

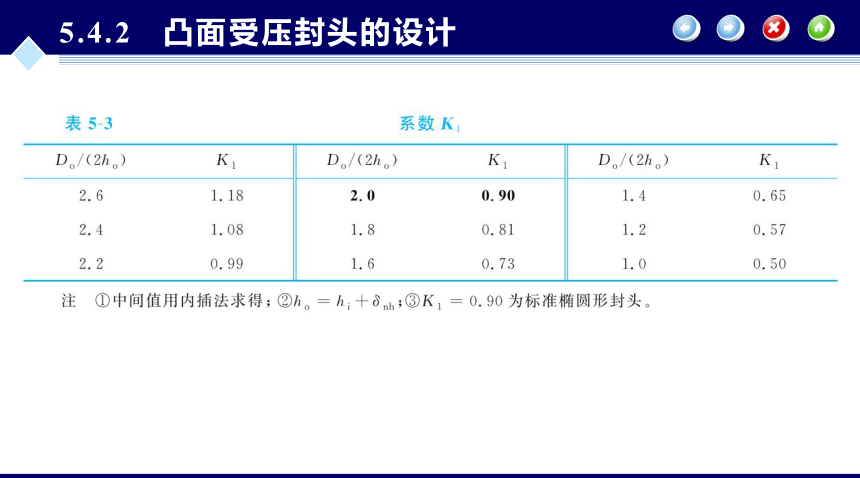

5.4.2 凸面受压封头的设计
5.4.3 例 题
【例5-2】

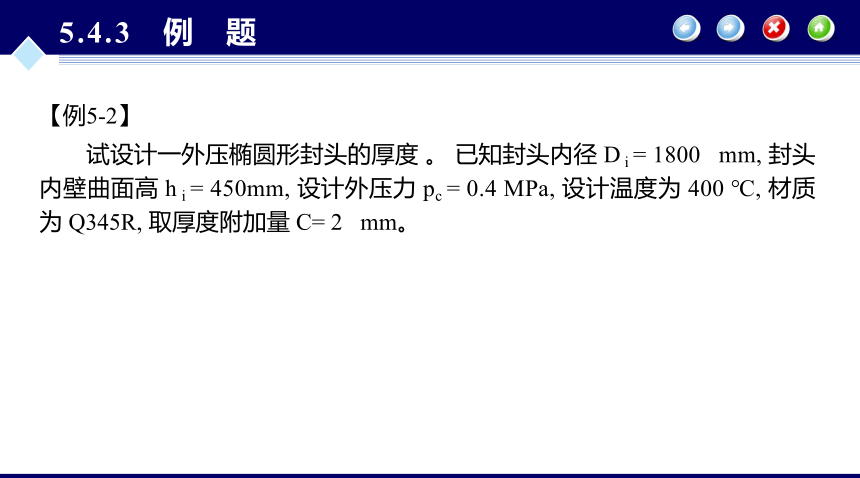

　　试设计一外压椭圆形封头的厚度 。 已知封头内径 D i = 1800 mm, 封头内壁曲面高 h i = 450mm, 设计外压力 pc = 0.4 MPa, 设计温度为 400 ℃, 材质为 Q345R, 取厚度附加量 C= 2 mm。
5.4.3 例 题
5.4.3 例 题
5.4.3 例 题
【例5-3】
　　对 例 5 - 2 采 用 碟 形 封 头 , 试 确 定 其 壁 厚 。 已 知 碟 形 封 头 球 面 部 分 内 半 径 Ri = 1800 mm 。
5.4.3 例 题
5
外压圆筒加强圈的设计
大连理工大学出版社
5.5.1 加强圈的作用与结构
5.5.2 加强圈的间距
5.5.2 加强圈的间距
5.5.3 加强圈的尺寸设计
5.5.3 加强圈的尺寸设计
5.5.4 加强圈与圆筒间的连接
5.5.4 加强圈与圆筒间的连接
5.5.4 加强圈与圆筒间的连接
5.5.4 加强圈与圆筒间的连接
5.5.5 例 题
5.5.5 例 题
5.5.5 例 题
5.5.5 例 题
