　　6.1 法兰连接
　　6.2 容器支座
　　6.3 容器的开孔补强
　　6.4 容器附件
　　6.5 容器设计举例
2
容器支座
6.2.1 卧式容器支座
　　卧式容器的支座有三种 : 鞍座 、 圈座和支腿
6.2.1 卧式容器支座

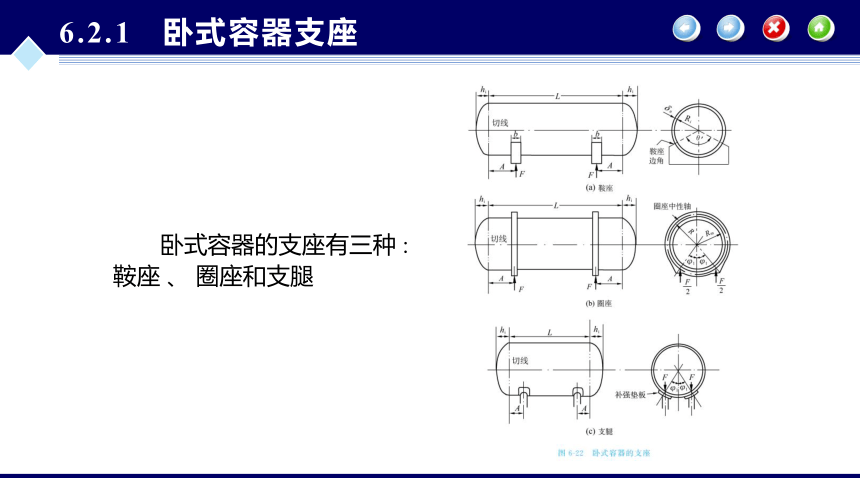

卧式容器的支座有三种 :１． 鞍座
6.2.1 卧式容器支座
卧式容器的支座有三种 :２．圈座
6.2.1 卧式容器支座
卧式容器的支座有三种 :３．支腿
6.2.1 卧式容器支座
活动式支座有滑动式和滚动式两种 。
6.2.1 卧式容器支座

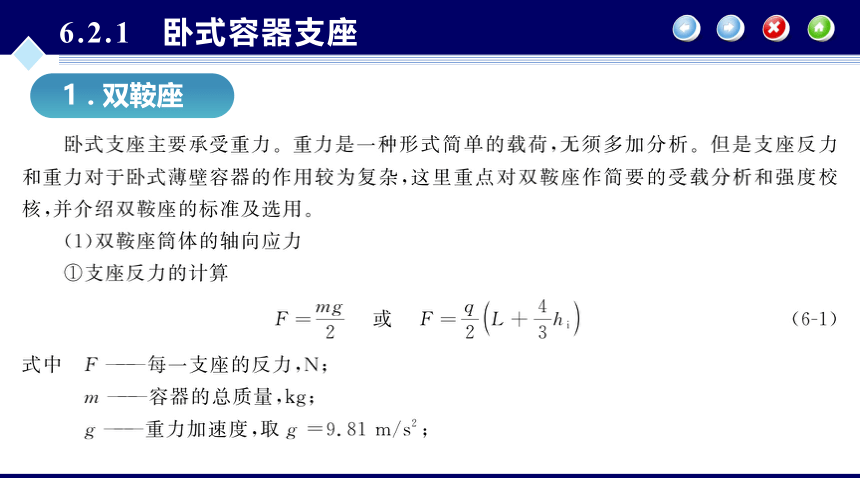

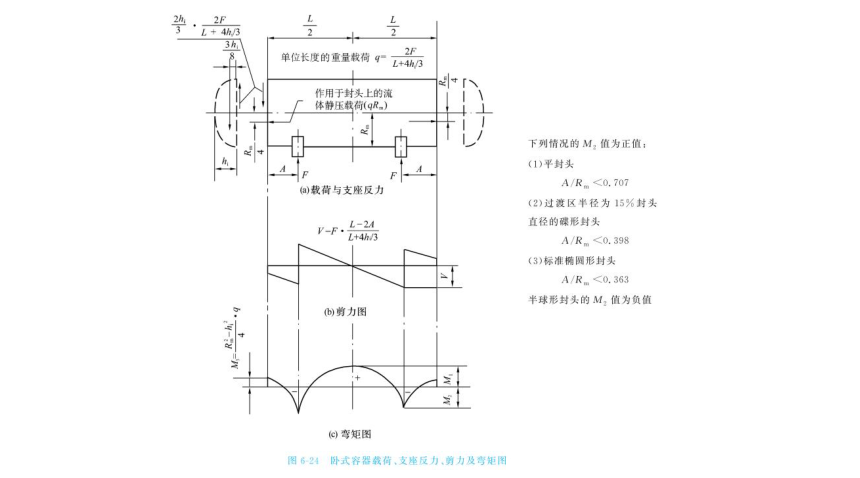

1 . 双鞍座

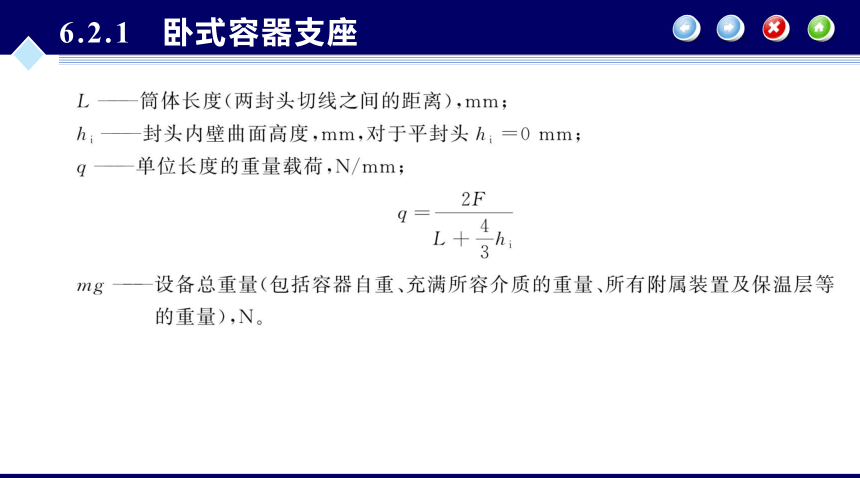

6.2.1 卧式容器支座
6.2.1 卧式容器支座
6.2.1 卧式容器支座
6.2.1 卧式容器支座
6.2.1 卧式容器支座
6.2.1 卧式容器支座
6.2.1 卧式容器支座
6.2.1 卧式容器支座
6.2.1 卧式容器支座
6.2.1 卧式容器支座
6.2.1 卧式容器支座
6.2.1 卧式容器支座
6.2.1 卧式容器支座
6.2.1 卧式容器支座
6.2.1 卧式容器支座

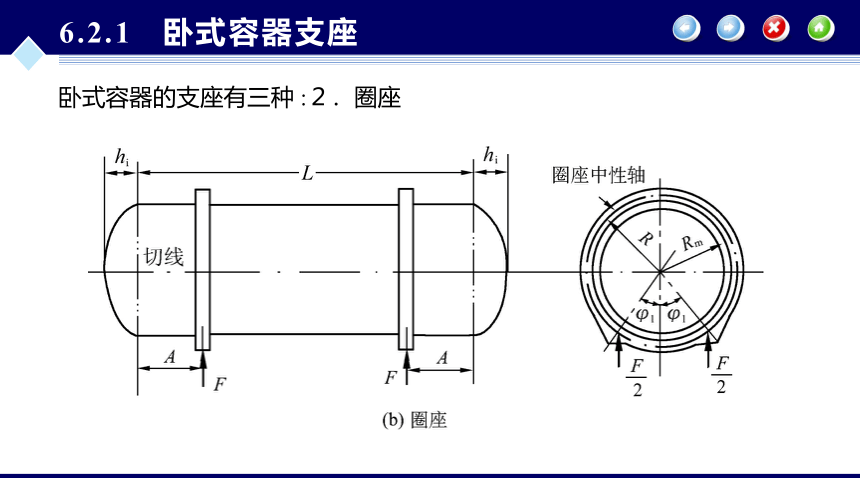

2 . 圈座
　　圈座的适用范围是 : 因自身重量而可能造成严重挠曲的薄壁容器 ; 多于两个支承的长容器 。 圈座的结构如图 6-22(b) 所示 。

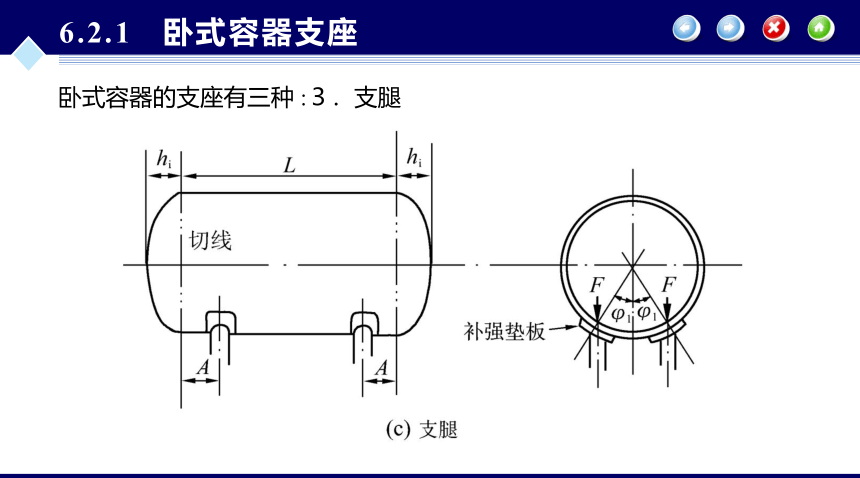

3 . 支腿
　　支腿的结构如图 6-22(c) 所示 , 由于这种支座在与容器壁连接处会造成严重的局部应力 , 故只适用于小型容器 。
6.2.2 立式容器支座
　　立式容器的支座主要有耳式支座 、 腿式支座 、 支承式支座和裙式支座四种 。 中 、 小型直立容器常采用前三种支座 , 高大的塔设备则广泛采用裙式支座 。
　　耳式支座又称悬挂式支座 , 它由筋板和底板组成 , 广泛用在反应釜及立式换热器等直立设备上 。 它的优点是简单 、 轻便 , 但与支座连接处器壁会产生较大的局部应力 。 因此 , 当设备较大或器壁较薄时 , 应在支座与器壁间加一垫板 。 对于不锈钢制设备 ,用碳钢制作支座时 , 为防止器壁与支座在焊接过程中不锈钢中合金元素的流失 , 也需在支座与器壁间加一个不锈钢垫板 。 如图 6-28 所示是带有垫板的耳式支座 。 耳式支座的型式特征见表 6-17。
6.2.2 立式容器支座
6.2.2 立式容器支座
　　 图 6-29 和表 6-18 给出了 A 型耳式支座的结构及系列参数尺寸 ,B 型和 C 型耳式支座 的结构及系列参数尺寸见附录 11。
　　B 型耳式支座有较宽的安装尺寸 , 当设备外面有保温层 , 或者将设备直接放在楼板上 时 , 宜采用 B 型耳式支座 。
　　耳式支座标准选用的方法是 : 根据公称直径 DN 及估算的每个支座承受的重量 Q, 预选一标准支座 , 然后按附录 11 的方法计算支座承受的实际载荷 Q, 并使 Q≤[Q]。[Q] 为支座本体允许载荷 , 单位为 kN, 其值可由表 6-18 或附表 11-1 查得 。 一般情况下 , 还应校核支座处圆筒所受的支座弯矩 ML , 并使 ML ≤ [ML]。
6.2.2 立式容器支座
6.2.2 立式容器支座
6.2.2 立式容器支座
