6.4.1 接 管

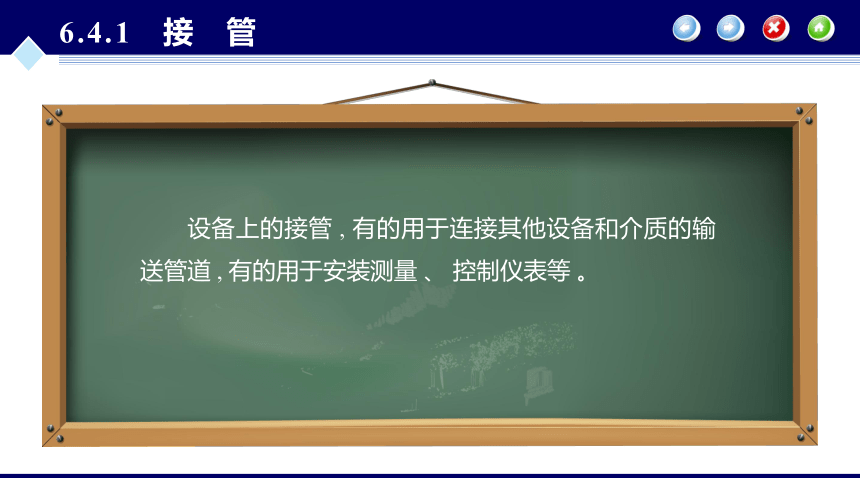

　　设备上的接管 , 有的用于连接其他设备和介质的输送管道 , 有的用于安装测量 、 控制仪表等 。
6.4.1 接 管

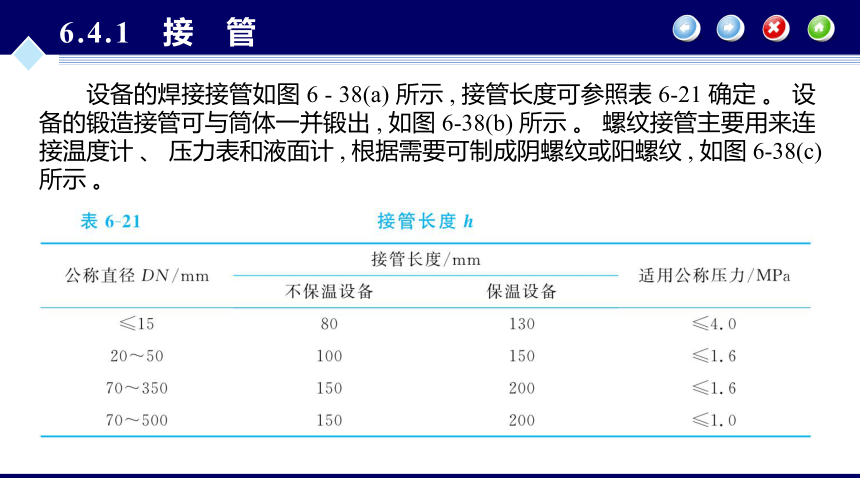

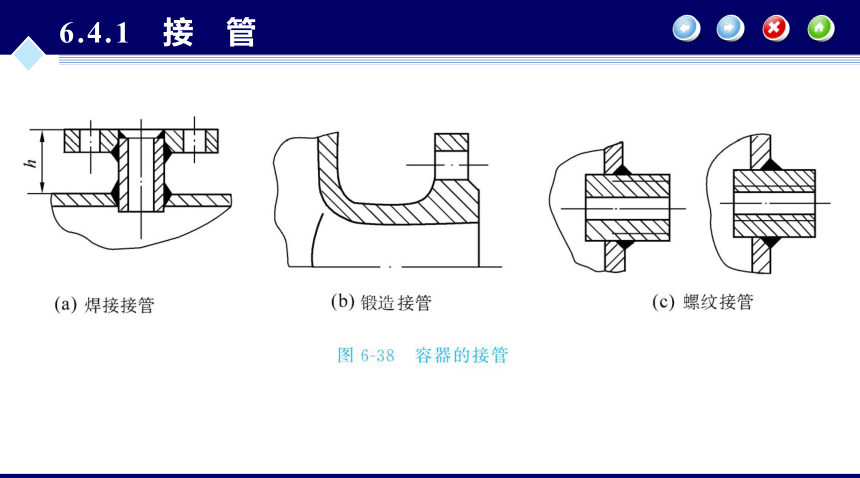

　　设备的焊接接管如图 6 - 38(a) 所示 , 接管长度可参照表 6-21 确定 。 设备的锻造接管可与筒体一并锻出 , 如图 6-38(b) 所示 。 螺纹接管主要用来连接温度计 、 压力表和液面计 , 根据需要可制成阴螺纹或阳螺纹 , 如图 6-38(c) 所示 。
6.4.1 接 管
6.4.2 凸 缘

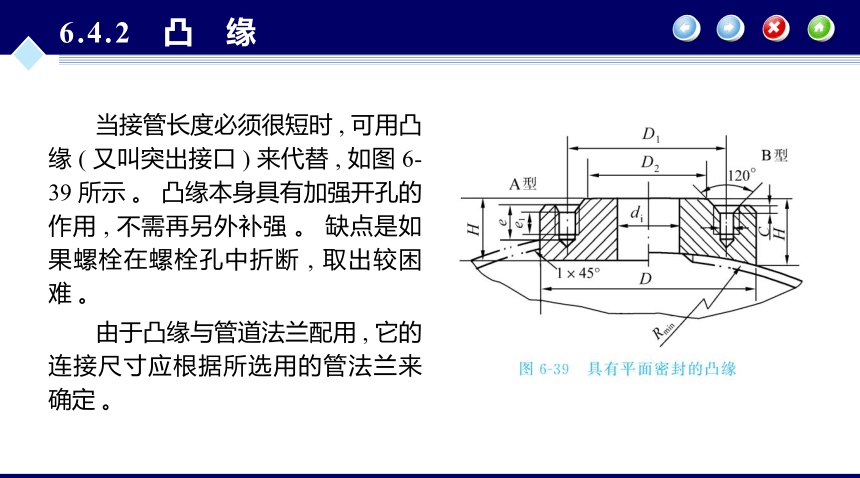

　　当接管长度必须很短时 , 可用凸缘 ( 又叫突出接口 ) 来代替 , 如图 6-39 所示 。 凸缘本身具有加强开孔的作用 , 不需再另外补强 。 缺点是如果螺栓在螺栓孔中折断 , 取出较困难 。
　　由于凸缘与管道法兰配用 , 它的连接尺寸应根据所选用的管法兰来确定 。
6.4.3 手孔与人孔

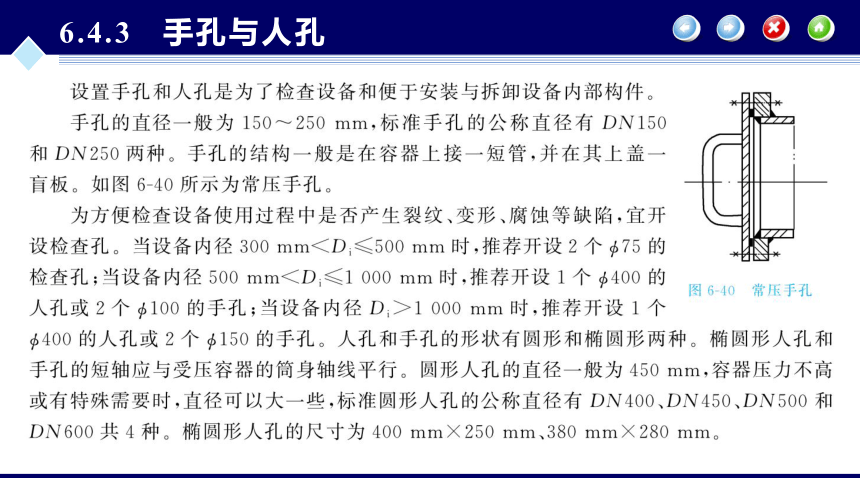

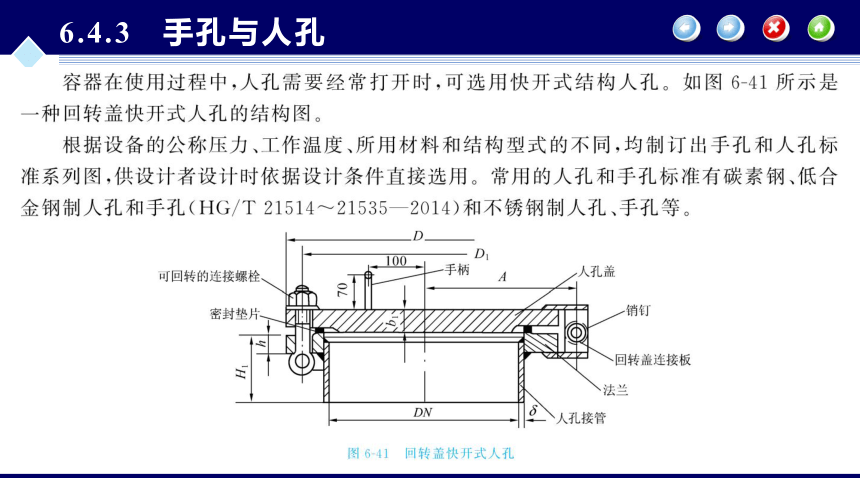

6.4.3 手孔与人孔
6.4.4 视 镜

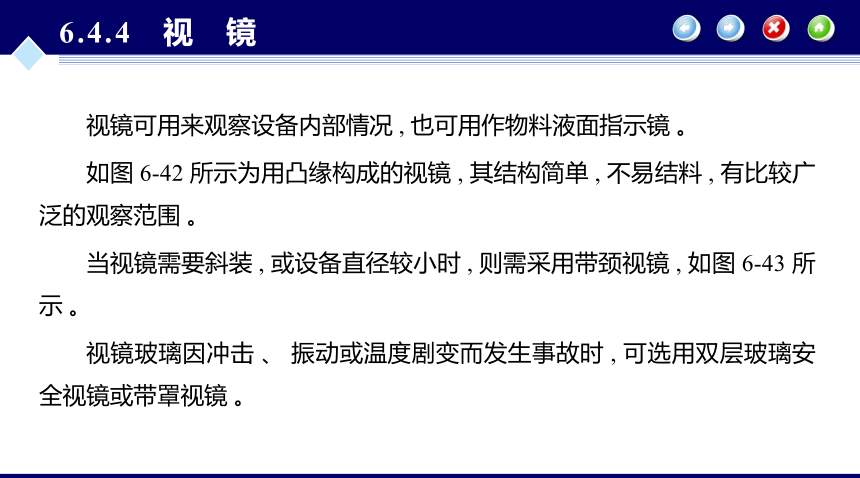

　　视镜可用来观察设备内部情况 , 也可用作物料液面指示镜 。

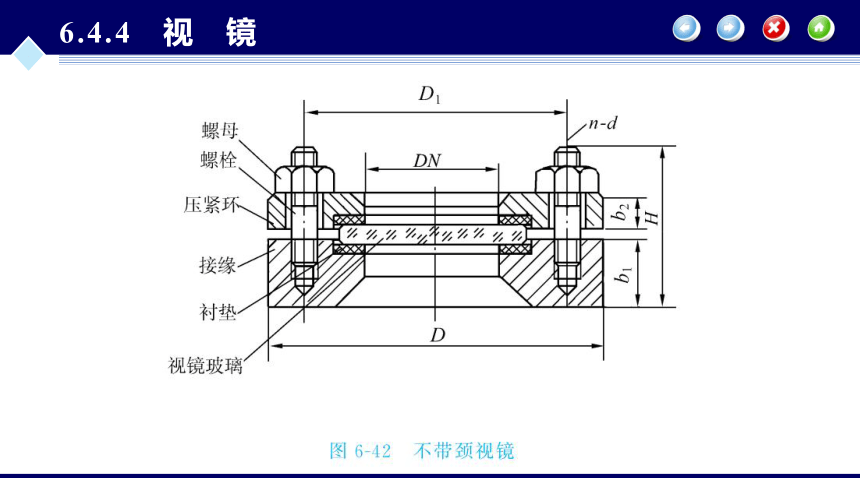

　　如图 6-42 所示为用凸缘构成的视镜 , 其结构简单 , 不易结料 , 有比较广泛的观察范围 。

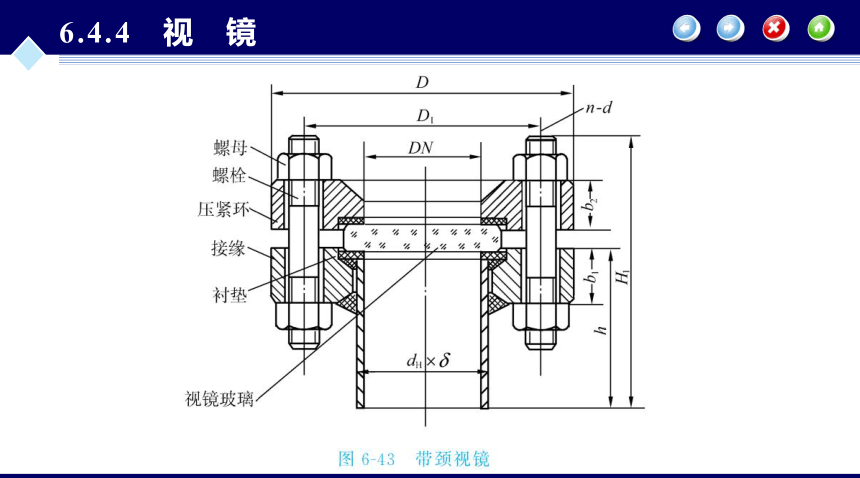

　　当视镜需要斜装 , 或设备直径较小时 , 则需采用带颈视镜 , 如图 6-43 所示 。
　　视镜玻璃因冲击 、 振动或温度剧变而发生事故时 , 可选用双层玻璃安全视镜或带罩视镜 。
6.4.4 视 镜
6.4.4 视 镜
