塔设备的机械设计

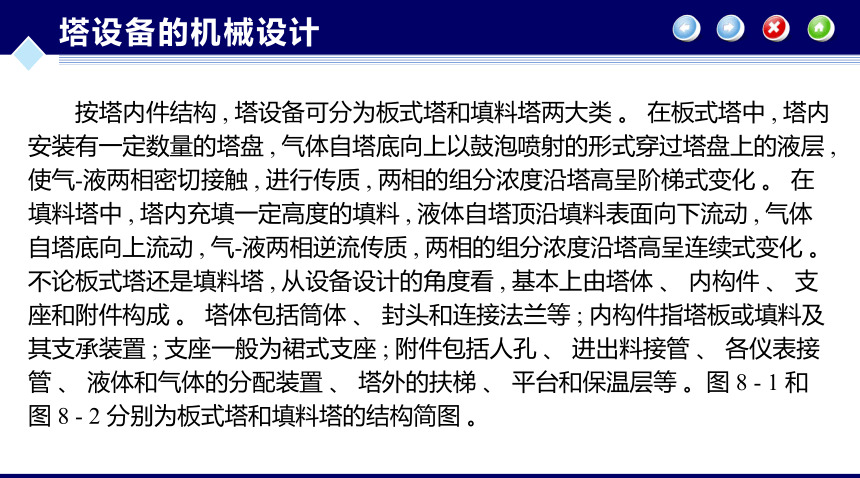

　　按塔内件结构 , 塔设备可分为板式塔和填料塔两大类 。 在板式塔中 , 塔内安装有一定数量的塔盘 , 气体自塔底向上以鼓泡喷射的形式穿过塔盘上的液层 , 使气-液两相密切接触 , 进行传质 , 两相的组分浓度沿塔高呈阶梯式变化 。 在填料塔中 , 塔内充填一定高度的填料 , 液体自塔顶沿填料表面向下流动 , 气体自塔底向上流动 , 气-液两相逆流传质 , 两相的组分浓度沿塔高呈连续式变化 。 不论板式塔还是填料塔 , 从设备设计的角度看 , 基本上由塔体 、 内构件 、 支座和附件构成 。 塔体包括筒体 、 封头和连接法兰等 ; 内构件指塔板或填料及其支承装置 ; 支座一般为裙式支座 ; 附件包括人孔 、 进出料接管 、 各仪表接管 、 液体和气体的分配装置 、 塔外的扶梯 、 平台和保温层等 。图 8 - 1 和图 8 - 2 分别为板式塔和填料塔的结构简图 。
塔设备的机械设计
塔设备的机械设计要求做到 :
　　(1) 选材立足国内 ;
　　(2) 结构安全可靠 , 满足工艺要求 ;
　　(3) 制造 、 安装 、 使用 、 检修方便 。
　　8.1 塔体与裙座的机械设计
　　8.2 塔体与裙座的机械设计举例
　　8.3 板式塔结构
　　8.4 填料塔结构
2
塔体与裙座的机械设计举例
8.2.1 设计条件

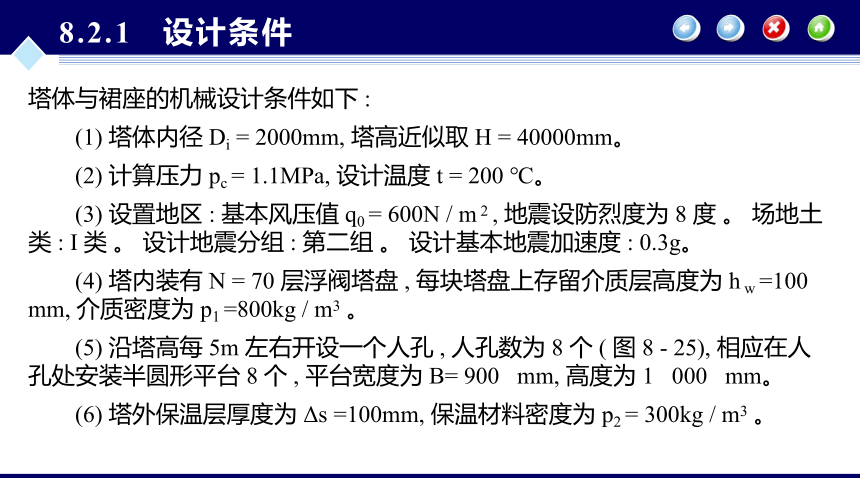

塔体与裙座的机械设计条件如下 :
　　(1) 塔体内径 Di = 2000mm, 塔高近似取 H = 40000mm。
　　(2) 计算压力 pc = 1.1MPa, 设计温度 t = 200 ℃。
　　(3) 设置地区 : 基本风压值 q0 = 600N / m 2 , 地震设防烈度为 8 度 。 场地土类 : Ⅰ 类 。 设计地震分组 : 第二组 。 设计基本地震加速度 : 0.3g。
　　(4) 塔内装有 N = 70 层浮阀塔盘 , 每块塔盘上存留介质层高度为 h w =100 mm, 介质密度为 p1 =800kg / m3 。
　　(5) 沿塔高每 5m 左右开设一个人孔 , 人孔数为 8 个 ( 图 8 - 25), 相应在人孔处安装半圆形平台 8 个 , 平台宽度为 B= 900 mm, 高度为 1 000 mm。
　　(6) 塔外保温层厚度为 Δs =100mm, 保温材料密度为 p2 = 300kg / m3 。
8.2.1 设计条件

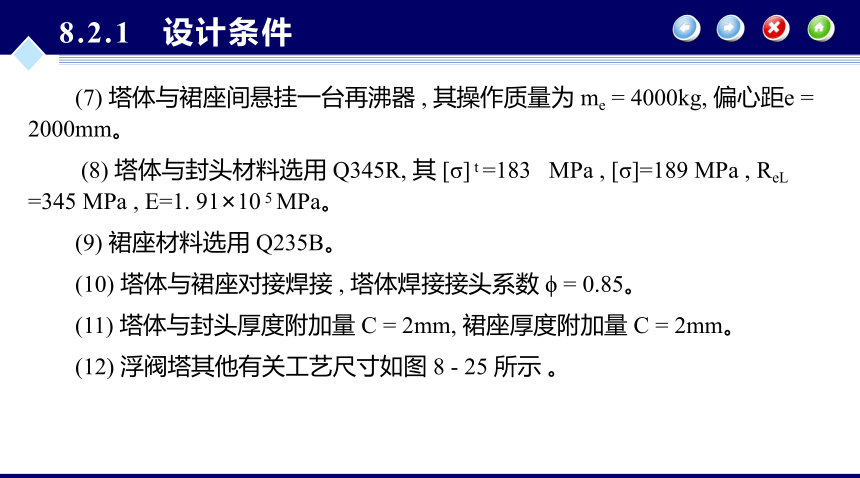

　　(7) 塔体与裙座间悬挂一台再沸器 , 其操作质量为 me = 4000kg, 偏心距e = 2000mm。
　　(8) 塔体与封头材料选用 Q345R, 其 [σ] t =183 MPa , [σ]=189 MPa , ReL =345 MPa , E=1. 91×10 5 MPa。
　　(9) 裙座材料选用 Q235B。
　　(10) 塔体与裙座对接焊接 , 塔体焊接接头系数 = 0.85。
　　(11) 塔体与封头厚度附加量 C = 2mm, 裙座厚度附加量 C = 2mm。

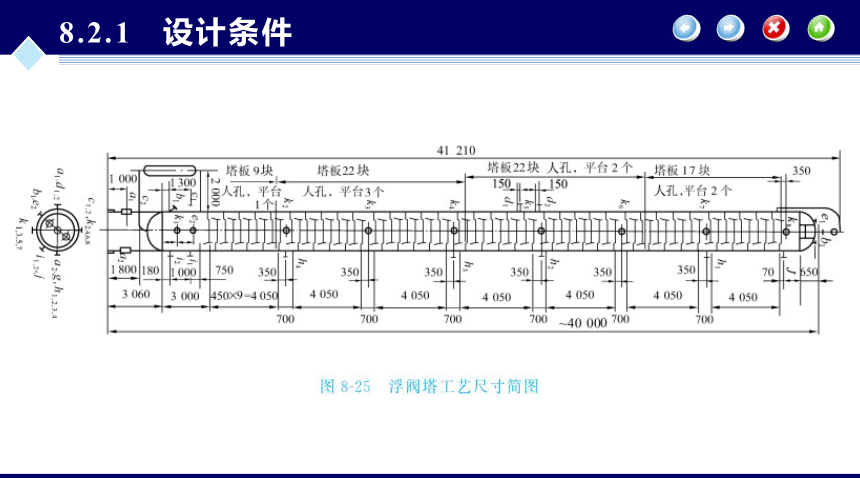

　　(12) 浮阀塔其他有关工艺尺寸如图 8 - 25 所示 。
8.2.1 设计条件

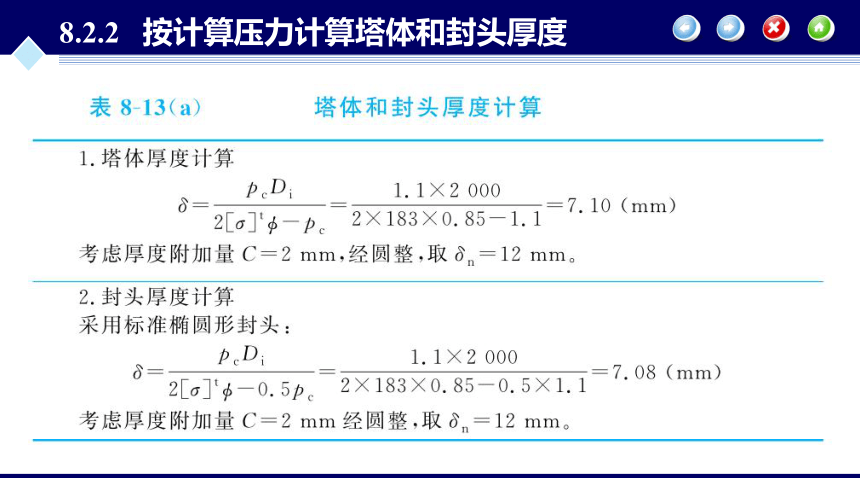

8.2.2 按计算压力计算塔体和封头厚度
8.2.3 塔设备质量载荷计算
8.2.3 塔设备质量载荷计算
8.2.3 塔设备质量载荷计算
8.2.3 塔设备质量载荷计算
8.2.3 塔设备质量载荷计算
8.2.4 风载荷与风弯矩计算
点此处查看：风载荷计算示例
8.2.5 地震弯矩计算
点此处查看：地震弯矩计算示例
8.2.6 偏心弯矩计算
8.2.7 各种载荷引起的轴向应力
点此处查看：各种载荷引起的轴向应力
8.2.8 塔体和裙座危险截面的强度与稳定校核
点此处查看：塔体和裙座危险截面的强度与稳定校核
点此处查看：各危险截面强度与稳定校核汇总
8.2.9 塔体水压试验和吊装时的应力校核
点此处查看：水压试验时各种载荷引起的应力
点此处查看：水压试验时应力校核
8.2.10 基础环设计
点此处查看：基础环设计
8.2.11 地脚螺栓计算
点此处查看：地脚螺栓计算
