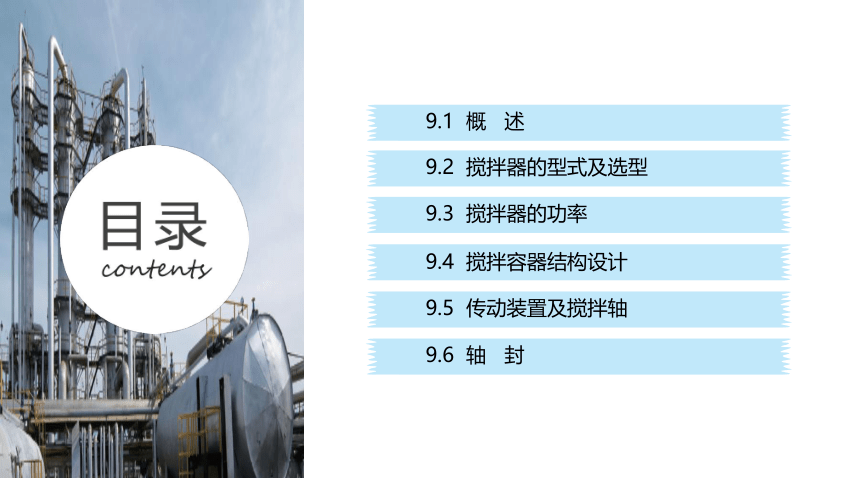

　　9.1 概 述
　　9.2 搅拌器的型式及选型
　　9.3 搅拌器的功率
　　9.4 搅拌容器结构设计
　　9.5 传动装置及搅拌轴
　　9.6 轴 封
5

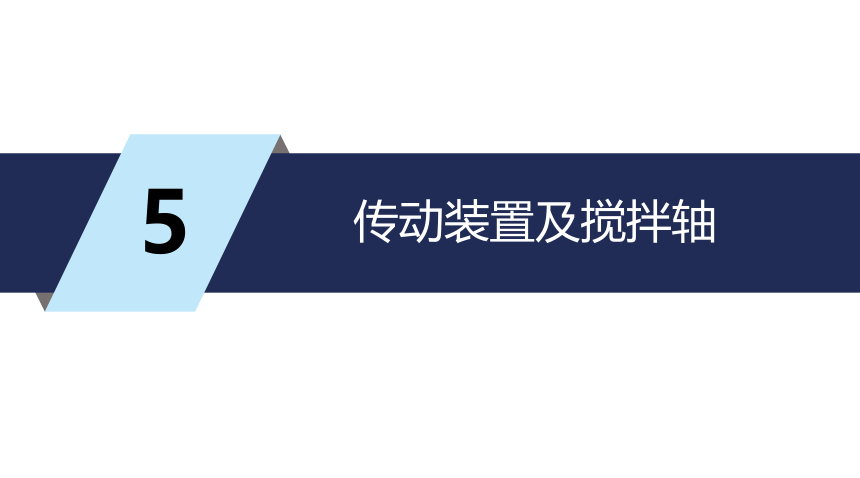

传动装置及搅拌轴
9.5.1 传动装置
　　搅拌设备具有单独的传动装置 , 一般包括电动机 、 减速装置 、 联轴节及搅拌轴等 。
9.5.1 传动装置

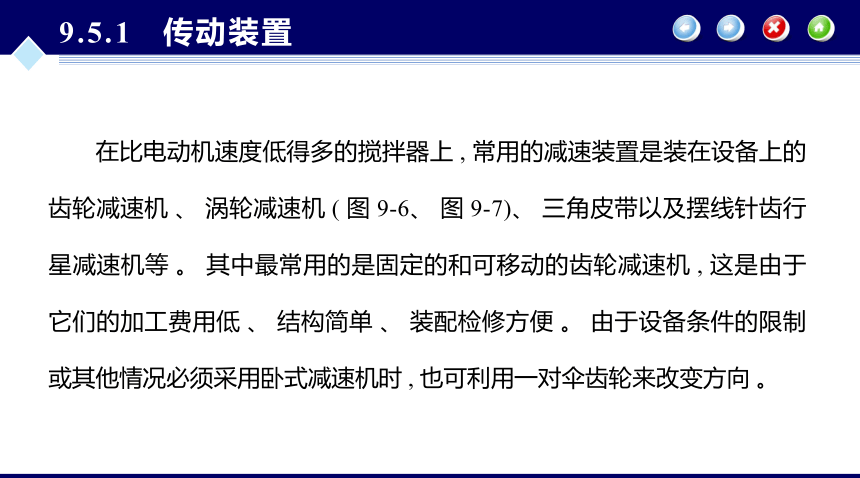

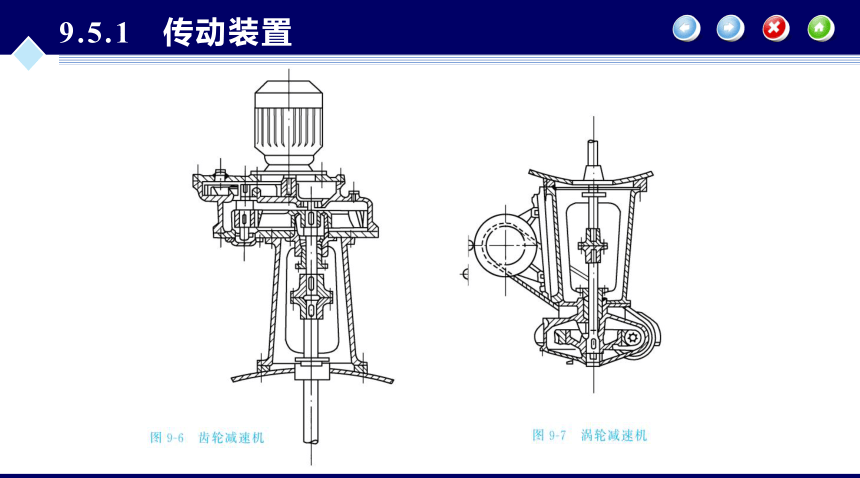

　　在比电动机速度低得多的搅拌器上 , 常用的减速装置是装在设备上的齿轮减速机 、 涡轮减速机 ( 图 9-6、 图 9-7)、 三角皮带以及摆线针齿行星减速机等 。 其中最常用的是固定的和可移动的齿轮减速机 , 这是由于它们的加工费用低 、 结构简单 、 装配检修方便 。 由于设备条件的限制或其他情况必须采用卧式减速机时 , 也可利用一对伞齿轮来改变方向 。
9.5.1 传动装置
9.5.1 传动装置

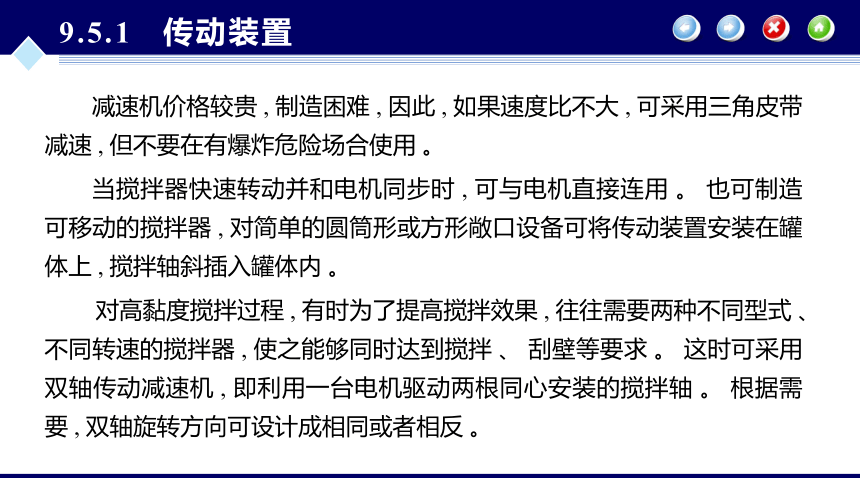

　　减速机价格较贵 , 制造困难 , 因此 , 如果速度比不大 , 可采用三角皮带减速 , 但不要在有爆炸危险场合使用 。
　　当搅拌器快速转动并和电机同步时 , 可与电机直接连用 。 也可制造可移动的搅拌器 , 对简单的圆筒形或方形敞口设备可将传动装置安装在罐体上 , 搅拌轴斜插入罐体内 。
　　对高黏度搅拌过程 , 有时为了提高搅拌效果 , 往往需要两种不同型式 、 不同转速的搅拌器 , 使之能够同时达到搅拌 、 刮壁等要求 。 这时可采用双轴传动减速机 , 即利用一台电机驱动两根同心安装的搅拌轴 。 根据需要 , 双轴旋转方向可设计成相同或者相反 。
9.5.1 传动装置
　　随着工业的发展 , 反应釜有大型化的趋势 , 搅拌轴从设备底部伸入的底搅拌结构也逐渐增多 ( 图 9-8)。 这是由于底搅拌轴短 , 不需要装设中间轴承和底轴承 , 而且轴所承受的应力小 , 运转稳定 , 对密封也有利 。 底搅拌的传动装置可安放在地面基础上 , 便于维护检修 , 也有利于上封头接管的排列和安装 , 并且可在封头上加夹套以冷却气相介质 。
9.5.1 传动装置
　　轴承的布置是保证设备正常运转的关键 。 轴承的布置一般有三种情况 :
　　(1) 轴承设在支架内 ( 图 9-9);
　　(2) 轴承设在设备底部 , 主要承受径向载荷 , 轴向载荷由减速机或电机的向心推力轴承承担 , 但所能承受的轴向力是有限的 ;
　　(3) 轴承设在密封处并与密封紧密相连 ( 图 9-10), 主要控制密封处的摆动量 , 保证密封正常运转 。
9.5.1 传动装置
9.5.2 搅拌轴的设计
1 . 轴的强度计算
9.5.2 搅拌轴的设计
9.5.2 搅拌轴的设计
2 . 轴的刚度计算
9.5.2 搅拌轴的设计
6
轴 封
大连理工大学出版社
轴 封
　　轴封是搅拌设备的一个重要组成部分 。 转轴密封的型式很多 , 最常见的有填料密封 、 机械密封 、 迷宫密封 、 浮动环密封等 。 虽然搅拌器轴封也属于转轴密封的范畴 , 但由于搅拌器轴封的作用是保证搅拌设备内处于一定的正压或真空以及防止反应物逸出和杂质的渗入 ,故并非所有转轴密封型式都能用于搅拌设备 。
9.6.1 填料密封
9.6.2 机械密封
