4.1　强度设计的基本知识
4.2　内压薄壁圆筒壳与球壳的强度设计
4.3　封头的设计
3
封头的设计

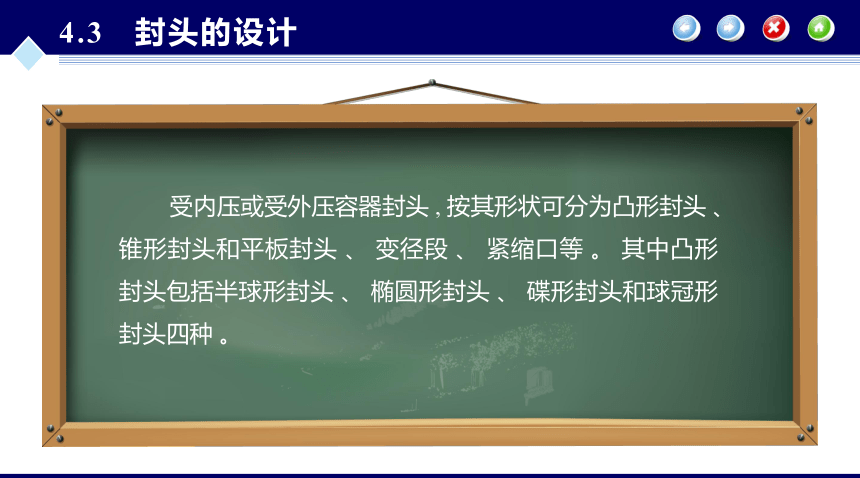

4.3 封头的设计
　　受内压或受外压容器封头 , 按其形状可分为凸形封头 、 锥形封头和平板封头 、 变径段 、 紧缩口等 。 其中凸形封头包括半球形封头 、 椭圆形封头 、 碟形封头和球冠形封头四种 。

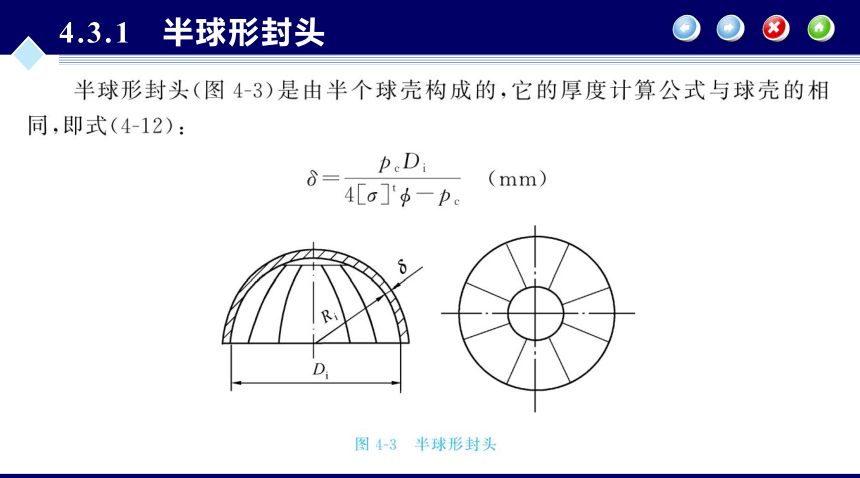

4.3.1 半球形封头

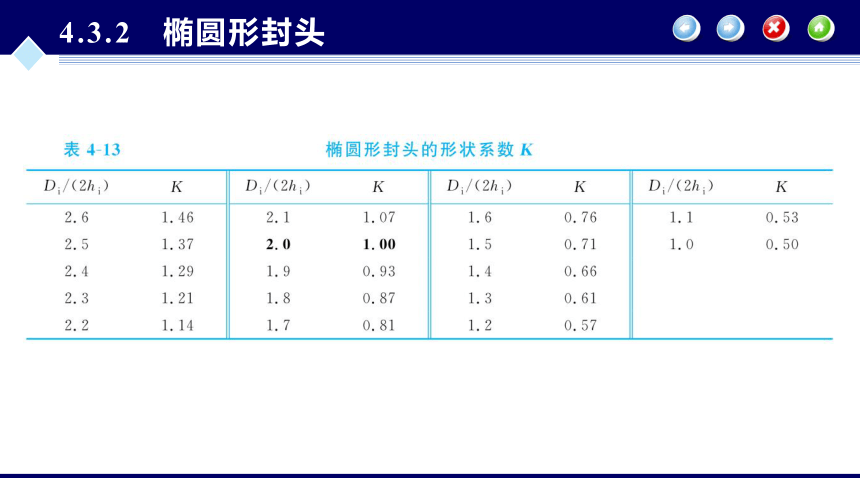

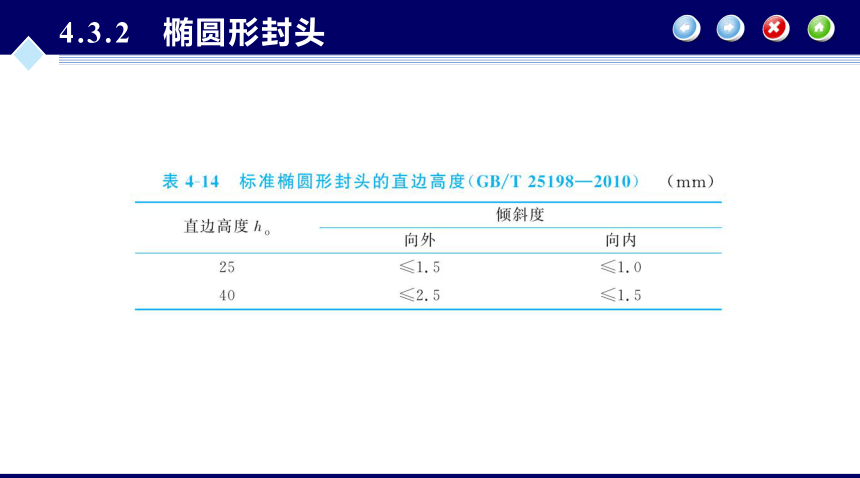

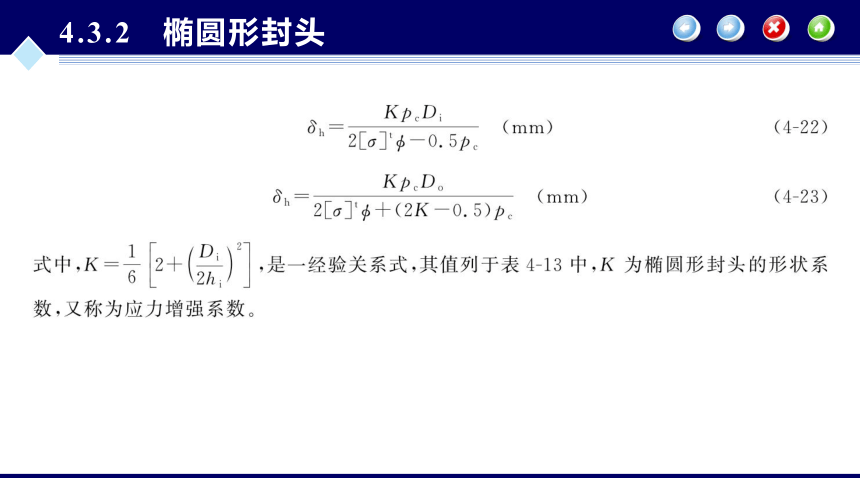

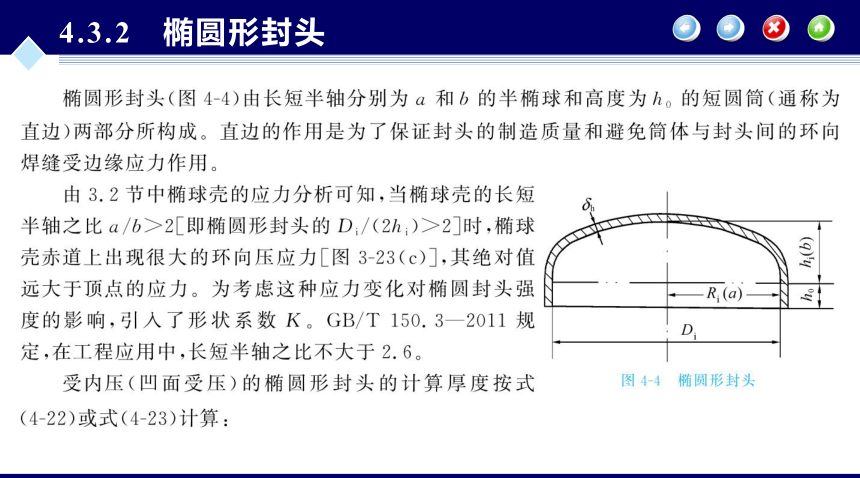

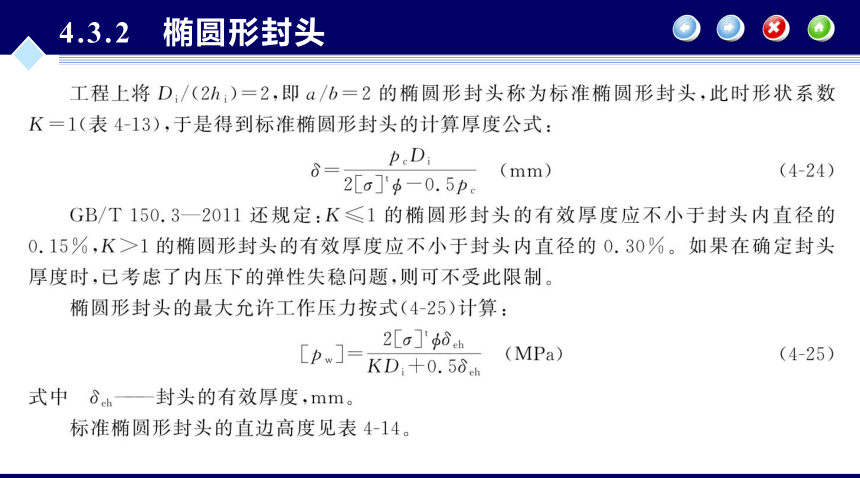

4.3.2 椭圆形封头
4.3.2 椭圆形封头
4.3.2 椭圆形封头
4.3.2 椭圆形封头
4.3.2 椭圆形封头

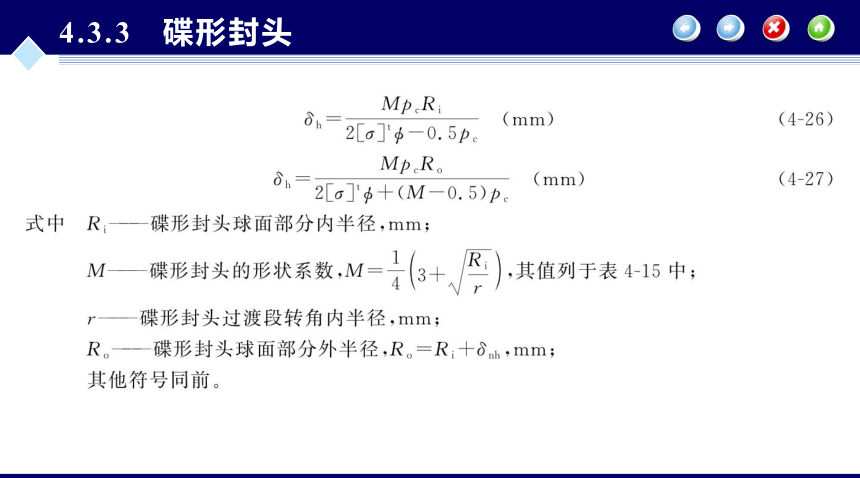

4.3.3 碟形封头
4.3.3 碟形封头
4.3.3 碟形封头
4.3.3 碟形封头
4.3.4 球冠形封头
　　球冠形封头又称无折边球形封头 。为了进一步降低凸形封头的高度 , 将碟形封头的直边及过渡圆弧部分去掉 , 只留下球面部分 , 并把它直接焊在筒体上 , 这就构成了球冠形封头 。球冠形封头多数情况下用作容器中两独立受压室的中间封头 , 也可用作端封头( 图 4 - 7)。 封头与筒体连接的 T 形接头必须采用全焊透结构 , 因此 , 应适当控制封头厚度 , 以保证全焊透结构的焊接质量 。 封头球面内半径 R i 控制为圆筒体内直径 D i 的 0 . 7~1 . 0倍 。
4.3.4 球冠形封头
4.3.4 球冠形封头
4.3.4 球冠形封头
4.3.4 球冠形封头
4.3.5 锥形封头
4.3.5 锥形封头
4.3.5 锥形封头
4.3.5 锥形封头
4.3.5 锥形封头
4.3.5 锥形封头
1 . 受内压无折边锥壳
　　(1) 锥壳大端
　　对于锥壳大端 , 当锥壳半顶角 α≤30° 时 , 可以采用无折边结构 ; 当α>30° 时 , 应采用带过渡段的折边结构 , 如图 4 - 13 所示 , 否则应按应力分析的方法进行设计 。
　　无折边锥壳大端与圆筒连接时 , 应按下述方法确定连接处锥壳大端的厚度 。
4.3.5 锥形封头
4.3.5 锥形封头
4.3.5 锥形封头
4.3.5 锥形封头
4.3.5 锥形封头
4.3.5 锥形封头
4.3.5 锥形封头
4.3.5 锥形封头
2 . 受内压折边锥壳
4.3.5 锥形封头
4.3.5 锥形封头
4.3.5 锥形封头
4.3.5 锥形封头
4.3.5 锥形封头
4.3.5 锥形封头
4.3.5 锥形封头
4.3.5 锥形封头
4.3.6 平板封头
　　平板封头是化工设备常用的一种封头 。 平板封头的几何形状有圆形 、 椭圆形 、 长圆形 、矩形和方形等 , 最常用的是圆形平板封头 。 根据薄板理论 , 受均布载荷的平板 , 壁内产生两向弯曲应力 , 一是径向弯曲应力 σ r , 一是切向弯曲应力 σ t , 其最大应力可能在板的中心 , 也可能在板的边缘 , 这要视压力作用面积的大小和边缘支承情况而定 , 由受均布载荷圆平板的应力分析可知 。
4.3.6 平板封头
4.3.6 平板封头
4.3.6 平板封头
4.3.6 平板封头
4.3.6 平板封头
4.3.6 平板封头
4.3.6 平板封头
4.3.6 平板封头
4.3.6 平板封头
4.3.6 平板封头
4.3.6 平板封头
4.3.6 平板封头
4.3.6 平板封头
4.3.6 平板封头
4.3.6 平板封头
4.3.6 平板封头
4.3.6 平板封头
4.3.6 平板封头
4.3.6 平板封头
4.3.6 平板封头
4.3.6 平板封头
4.3.6 平板封头
4.3.6 平板封头
4.3.7 例 题
【 例4-4 】
　　试确定例 4 - 1 所给的精馏塔封头型式与尺寸。 该塔内径 D i =600 mm, 名义厚度 δ n =6 mm, 材质为 Q345R, 计算压力 p c =2. 2 MPa, 工作温度为 -3~-20 ℃。
4.3.7 例 题
4.3.7 例 题
4.3.7 例 题
4.3.7 例 题
4.3.7 例 题
4.3.7 例 题
4.3.8 封头的选择
　　各种型式封头的厚度计算公式 、 标准型式的参数 、 适用范围 、 表面积 、 容积等的比较列于表 4 - 20 中 。 封头型式的选用主要根据设计对象的要求 。 对于技术经济分析和各种封头的优缺点作以下几点说明 。
4.3.8 封头的选择
4.3.8 封头的选择
4.3.8 封头的选择
4.3.8 封头的选择
4.3.8 封头的选择
4.3.8 封头的选择
4.3.8 封头的选择
4.3.8 封头的选择
4.3.8 封头的选择
4.3.8 封头的选择
4.3.8 封头的选择
4.3.8 封头的选择
4.3.8 封头的选择
4.3.8 封头的选择
4.3.8 封头的选择
