(共18张PPT)

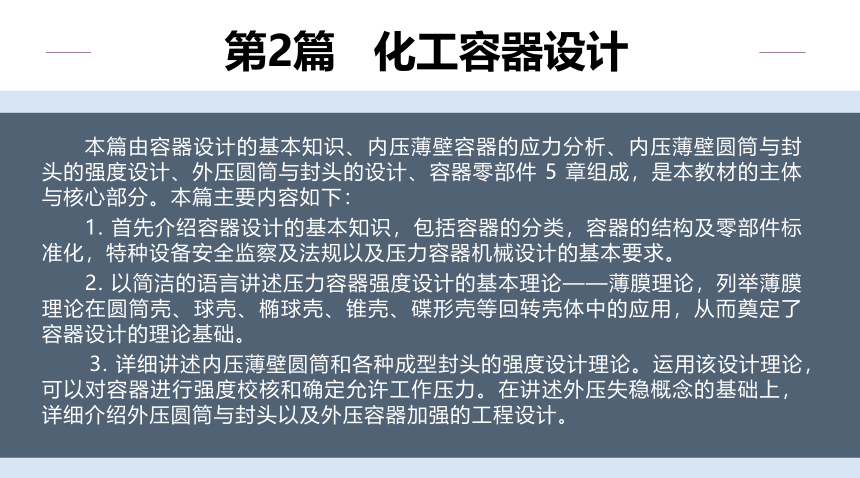

　　本篇由容器设计的基本知识、内压薄壁容器的应力分析、内压薄壁圆筒与封头的强度设计、外压圆筒与封头的设计、容器零部件 5 章组成，是本教材的主体与核心部分。本篇主要内容如下：
　　1. 首先介绍容器设计的基本知识，包括容器的分类，容器的结构及零部件标准化，特种设备安全监察及法规以及压力容器机械设计的基本要求。
　　2. 以简洁的语言讲述压力容器强度设计的基本理论——薄膜理论，列举薄膜理论在圆筒壳、球壳、椭球壳、锥壳、碟形壳等回转壳体中的应用，从而奠定了容器设计的理论基础。
　　3. 详细讲述内压薄壁圆筒和各种成型封头的强度设计理论。运用该设计理论，可以对容器进行强度校核和确定允许工作压力。在讲述外压失稳概念的基础上，详细介绍外压圆筒与封头以及外压容器加强的工程设计。
第2篇 化工容器设计

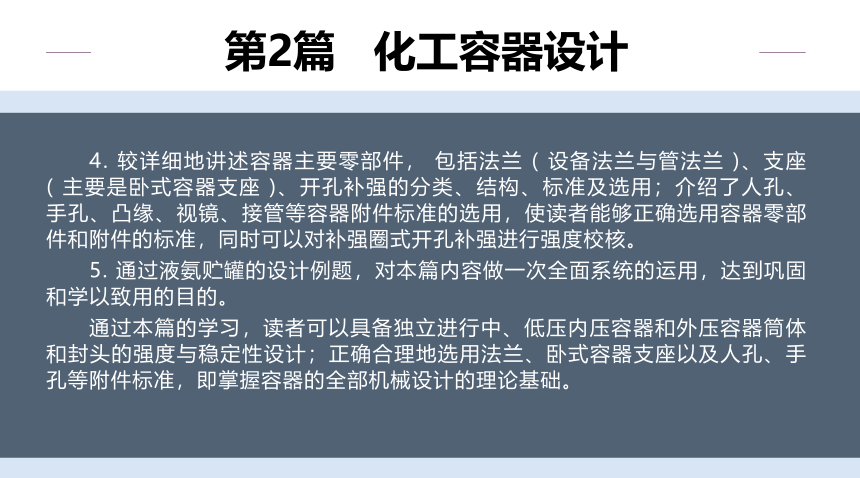

　　4. 较详细地讲述容器主要零部件， 包括法兰 ( 设备法兰与管法兰 )、支座 ( 主要是卧式容器支座 )、开孔补强的分类、结构、标准及选用；介绍了人孔、手孔、凸缘、视镜、接管等容器附件标准的选用，使读者能够正确选用容器零部件和附件的标准，同时可以对补强圈式开孔补强进行强度校核。
　　5. 通过液氨贮罐的设计例题，对本篇内容做一次全面系统的运用，达到巩固和学以致用的目的。
　　通过本篇的学习，读者可以具备独立进行中、低压内压容器和外压容器筒体和封头的强度与稳定性设计；正确合理地选用法兰、卧式容器支座以及人孔、手孔等附件标准，即掌握容器的全部机械设计的理论基础。
第2篇 化工容器设计
　　2.1 容器的分类
　　2.2 容器的结构及零部件标准化
　　2.3 特种设备安全监察及法规标准
　　2.4 压力容器机械设计的基本要求
1
容器的分类
容器的分类

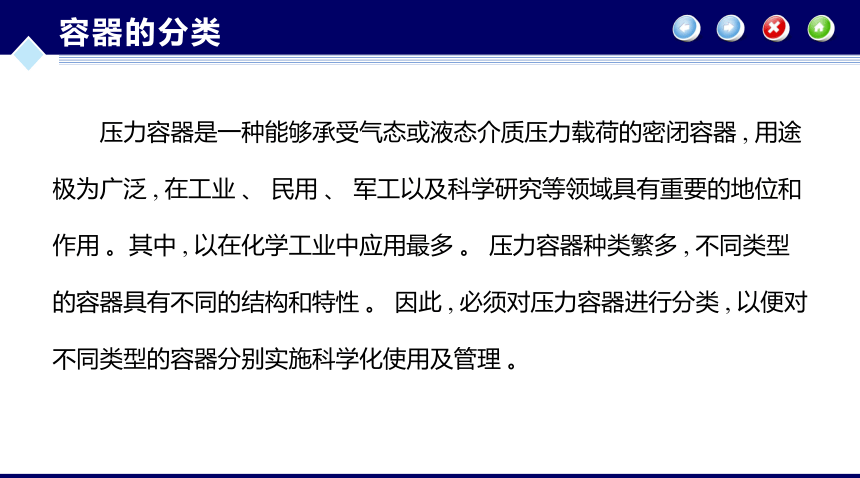

　　压力容器是一种能够承受气态或液态介质压力载荷的密闭容器 , 用途极为广泛 , 在工业 、 民用 、 军工以及科学研究等领域具有重要的地位和作用 。其中 , 以在化学工业中应用最多 。 压力容器种类繁多 , 不同类型的容器具有不同的结构和特性 。 因此 , 必须对压力容器进行分类 , 以便对不同类型的容器分别实施科学化使用及管理 。
2.1.1 常用的分类方法
2.1.1 常用的分类方法
2.1.1 常用的分类方法
2.1.1 常用的分类方法
2.1.2 依据“固容规”分类
　　按 《 固定式压力容器安全技术监察规程 》 规定 , 将该规程适用范围内的压力容器划分为三类 , 以利于对压力容器进行分类监督管理 。
　　压力容器类别的划分应当根据介质特性 、 设计压力和容积来进行 。
2.1.2 依据“固容规”分类
1 . 介质分组
　　强度是固体材料在外力作用下抵抗产生塑性变形和断裂的特性 。 常用的强度指标有：
1
第一组介质
　　毒性程度为极度危害 、 高度危害的化学介质 , 易爆介质 , 液化气体 。
2
第二组介质
　　除第一组以外的介质 。
2.1.2 依据“固容规”分类
2 . 介质危害性
　　介质危害性是指压力容器在生产过程中因事故致使介质与人体大量接触 , 发生爆炸或者因经常泄漏引起职业性慢性危害的严重程度 , 用介质毒性危害程度和爆炸危险程度表示 。
2.1.2 依据“固容规”分类
2.1.2 依据“固容规”分类
3 . 分类方法
(1) 一般规定
2.1.2 依据“固容规”分类
2.1.2 依据“固容规”分类
　　(2) 多腔压力容器类别划分
　　多腔压力容器 ( 如换热器的管程和壳程 、 夹套容器等 ) 按照类别高的压力腔作为该容器的类别 , 并且按照该类别进行使用管理 。 但是应当按照每个压力腔各自的类别分别提出设计 、 制造技术要求 。 对各压力腔进行类别划定时 , 设计压力取本压力腔的设计压力 , 容积取本压力腔的几何容积 。
　　(3) 同腔多种介质压力容器类别划分
　　一个压力腔内有多种介质时 , 按照组别高的介质划分类别 。
2.1.2 依据“固容规”分类
　　(4) 介质含量极小的压力容器类别划分
　　当某一危害性物质在介质中含量极小时 , 应当根据其危害程度及其含量综合考虑 , 按照压力容器设计单位决定的介质组别划分类别 。
　　(5) 特殊情况的类别划分
　　坐标点位于图 2-2 或者图 2-3 的分类线上时 , 按照较高的类别划分其类别 。 简单压力容器统一划分为第 Ⅰ 类压力容器 。
