2024元培中学八下第一章独立作业
班级:________姓名:________学号:________
一、选择题(本大题共有15小题，每小题2分，共30分)
1、小宇同学为了检验某根钢条是否具有磁性，它将钢条的A端靠近小磁针的N 极，发现它们相互吸引；当仍将钢条的A端靠近小磁针的S极时，发现它们仍然相互吸引，则( )
A、钢条A端为南极，另一端为北极 B.钢条A 端为北极，另一端为南极
C、不能确定钢条是否具有磁性 D.钢条没有磁性
2、如图是条形磁体的磁场分布图。下列说法正确的是( )
A、磁感线是为了研究方便引入的假想曲线 B.a处的磁场强弱与b处的磁场强弱相同
C.该条形磁体的左端为N极，右端为S化 D.置于a点的小磁针静止时南极指向左侧
3、如图是奥斯特实验的示意图。下列有关奥斯特实验现象的分析，错误的是( )
A.可以通过小磁针的偏转判断通电导线周围存在磁场
B、电流产生的磁场方向与电流方向有关
C、距离直线电流越近磁场越强，反之越弱
D、移去小磁针后通电导线周围的磁场消失

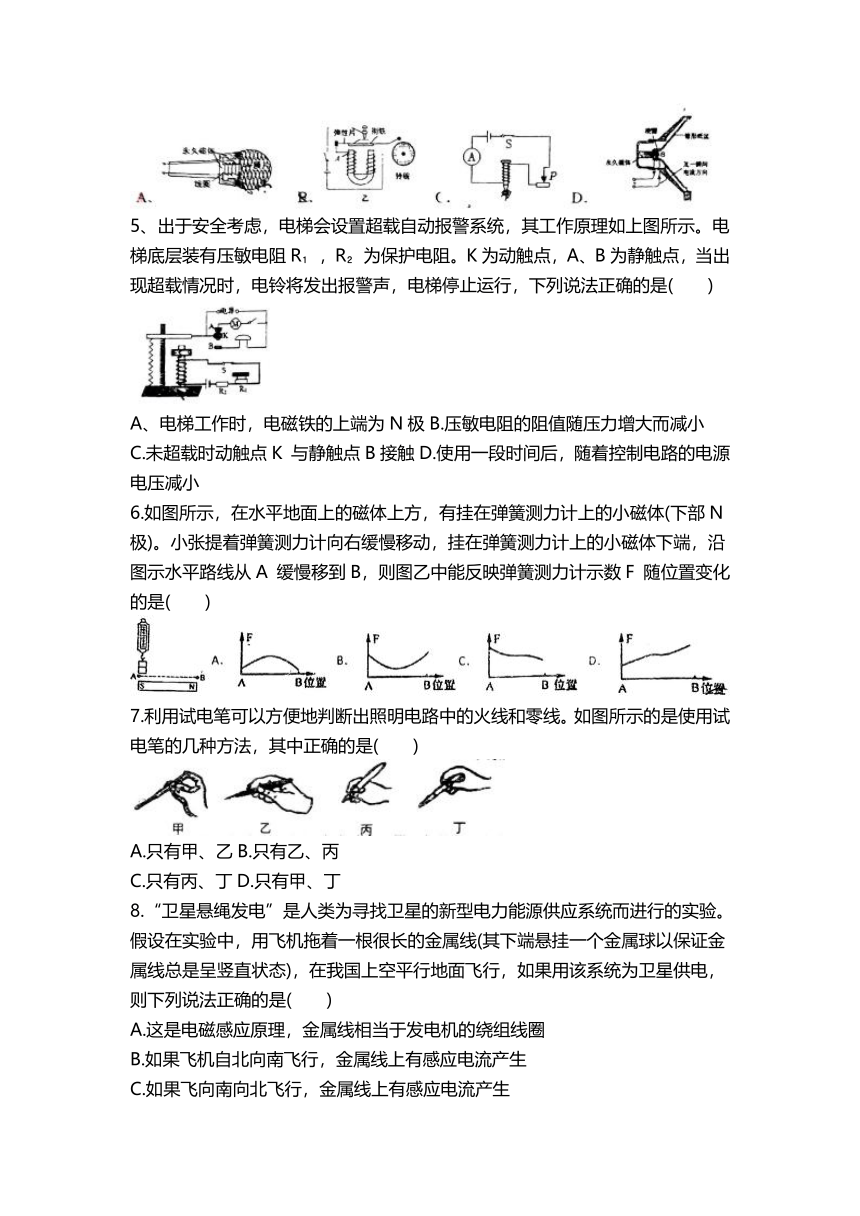

4、据媒体报道、我国的第二艘航母“山东号”使用了电磁弹射技术，它的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通入强电流时，立即产生强大的推力，使舰载机快速起飞.在下图所示的四个实验中，与电磁弹射器的工作原理相同的是( )
出于安全考虑，电梯会设置超载自动报警系统，其工作原理如上图所示。电梯底层装有压敏电阻R ，R 为保护电阻。K为动触点，A、B为静触点，当出现超载情况时，电铃将发出报警声，电梯停止运行，下列说法正确的是( )
A、电梯工作时，电磁铁的上端为N极B.压敏电阻的阻值随压力增大而减小
C.未超载时动触点K 与静触点B接触D.使用一段时间后，随着控制电路的电源电压减小
6.如图所示，在水平地面上的磁体上方，有挂在弹簧测力计上的小磁体(下部N 极)。小张提着弹簧测力计向右缓慢移动，挂在弹簧测力计上的小磁体下端，沿图示水平路线从A 缓慢移到B，则图乙中能反映弹簧测力计示数F 随位置变化的是( )
7.利用试电笔可以方便地判断出照明电路中的火线和零线。如图所示的是使用试电笔的几种方法，其中正确的是( )
A.只有甲、乙B.只有乙、丙
C.只有丙、丁D.只有甲、丁
8.“卫星悬绳发电”是人类为寻找卫星的新型电力能源供应系统而进行的实验。假设在实验中，用飞机拖着一根很长的金属线(其下端悬挂一个金属球以保证金属线总是呈竖直状态)，在我国上空平行地面飞行，如果用该系统为卫星供电，则下列说法正确的是( )
A.这是电磁感应原理，金属线相当于发电机的绕组线圈
B.如果飞机自北向南飞行，金属线上有感应电流产生
C.如果飞向南向北飞行，金属线上有感应电流产生
D.飞机只有，山正西飞向正东方向，金属线上有感应电流产生
9.AB 导体做如图所示的运动，下述各种情况中会产生感应电流的是( )
10.如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转.线圈中电流越大，指针偏转角度就越大.关于该现象，下列说法正确的是( )
A、它是利用电磁感应原理工作的 B.工作时机械能转化为电能
C.改变线圈中的电流方向，指针的偏转方向不变 D.电流越大，其所受磁场力就越大
11.“珍爱生命、注意安全”，关于家庭电路，下列说法正确的是( )
A、在家庭电路中，同时工作的用电器越多，总电阻越大
B、人体接触火线不一定会发生触电事故
C.保险丝一般选用电阻比较小.浴点比较低的合金制作而成
D.当电路发生故障导致熔断器或断路器切断电路后，可直接更换保险丝或使断路器复位
12.碳素鱼线为垂钓者常用的鱼线，导电性较好。某垂钓者在甩竿抛线过程中，鱼线不慎接触电力线路。不仅使垂钓者触电，还导致进户电路短路，造成大面积停电。下列电路图能解释停电原因的是( )
13.在家庭电路中若发生以下三种情况：①灯座里的两个线头相碰；②开类里的两线头相碰；③两孔插座中的两线头相碰，其中会引起电路中保险丝熔断的是( )
A.①② B.①③ C.②③ D.①②③
14.如图所示是某家庭电路，闭合开关S 、S ，灯泡L 正常发光、L 不亮。断开S 、保持S 闭合，用测电笔插入插座上孔氖管发光，插入插座下孔氖管发光。则故障可能是( )
A.ac间断路B.bd间断路
C.灯泡L2断路D.b点到零线之间断路
15.如图是淘宝热卖的一款插线板.在使用中发现：插线板接通电源后，指示灯L不发光，但A组插座可以正常使用；当闭合插线板上的开关S后，A、B组插座都可以正常使用，且指示灯L发光.下列关于该插线板的电路设计正确的是( )
二、简答题(每空2分，共20分)
16.我们试着做一个游戏如图：将磁铁M 固定在铁块C上。用手将一元硬币B 、B 叠在一起竖立在磁钢上端，如将手指稍稍松开一小段距离，将观察到的现象是两个硬币的上端将________(填“合拢”或“分开”)，这是因为硬币被磁铁________
右图，电磁铁的左下方有一铁块，在弹簧测力计作用下向右始终作匀速直线运动。当铁块从电磁铁的左下方运动到正下方过程中，同时滑片逐渐向上滑动，电磁铁上端为________极，铁块对地面的压强逐渐________(“变大”或“变小”)，弹簧秤的示数逐渐________(“变大”或“变小”)。
18.如图所示是小华间学用微型电扇研究“电磁转换”的实验。
(1)小华将微型电扇的插头按入家庭电路，电扇旋转，如图甲所示，使微型电扇转动的工作原理是________工作过程中，电扇将电能主要转化为________能、
(2)小华在微型电扇的插头处接入一只小灯泡，用手旋转叶片，发现小灯泡发光，如图乙所示，此时微型电扇相当于简单电路元件中的________。
19.如图所示是简易压力传感器的原理图，弹簧甲连接在A、B 两绝缘板之间，B 板固定，滑动变阻器R的滑片P与A 板相连，并可随A 板一起运动。弹簧乙下端挂有一永磁体，永磁体正下方有一电磁铁，E 为电源，Ro为定值电阻。。开关S 闭合，电路接通后，电压表示数为U ，弹簧乙的总长度为l ；当用力F向下压弹簧甲后，电压表示数为U ，弹簧乙的总长度为H ,则U1___U2,
l ___l (以上两空均选填“>”、“<”、“=”)。
三、作图题(2题,20题2分,21题2分,共4分)
20.将图甲中的电磁铁连入你设计的电路中(在虚线框内完成)，要求：①电源电压恒定不变，当滑动变阻器的滑片向左移动时，电磁铁的磁性增强；②闭合开关，小磁针受力静止时，其N、S极如图所示。
如图甲所示，插线板上开关控制指示灯和插孔，若指示灯开路，插孔仍可正常使用。请在图乙中画出插线板上开关、指示灯和插孔的连接方式，并与电源线接通。
四、实验探究题(每空2分，共32分)
22.为了探究电磁铁的磁性强弱和哪些因素有关，小越用漆包线(表面涂有绝缘漆的导线)在大铁钉上绕若干匝，制成简单的电磁铁，如图所示，甲、乙、丙、丁为实验中观察到的四种情况。
(1)实验中小越是通过________不判断电磁铁磁性强弱的；
(2)比较图________可知：当线圈匝数相同时，电流越大，电磁铁磁性越强；
(3)由图丁可知:________
23.1988年科学家发现，在铁、铬相间的三层复合膜电阻中，微弱的磁场可以导致电阻大小的急剧变化，这种现象被命名为“巨磁电阻效应”。更多的实验发现，并非任意两种不同种金属相间的三层膜都具有“巨磁电阻效应”。组成三层膜的两种金属中，有一种是铁、钴、镍这三种容易被磁化的金属中的一种，另一种是不易被磁化的其他金属，才可能产生“巨磁电阻效应”，进一步研究表明，“巨磁电阻效应”只发生在膜层的厚度为特定值时。用R 表示未加磁场时的电阻，R 表示加入磁场后的电阻，科学家测得铁、铬组成的复合膜R与R 之比与膜层厚度d(三层膜厚度均相同)的关系如图所示。根据“巨磁电阻效应”原理，研制出“新型读出磁头”，将磁场对复合膜阻值的影响转换成电流的变化来读取信息。
(1)以下两种金属组成的三层复合膜可能发生“巨磁电阻效应”的是________；
A.铜、银B.铁、铜C.铜、铝D.铁、镍
(2)对铁、铬组成的复合膜，当膜层的厚度是1.7nm时，这种复合膜的电阻________(选填“具有”或“不具有”)“巨磁电阻效应”；
(3)铁、铬复合膜，发生巨磁电阻效应”时，其电阻R比未加磁场时的电阻R ________(选填“大”或“小”)得多。
24.为验证奥斯特实验，小明从实验室借了一枚小磁针。
(1)回家后，他把小磁针放在桌上，发现小磁针静止时息是指向南北方向，这是因为①__________________________②_______________________小磁针指南的一端是________________(选填“S”或“N”)极。
(2)接着他把通电的合灯(220V，0.3A)上的导线移到小磁针的正上方，沿南北方向靠近小磁针放置(如图甲所示)、结果发现小磁针并未发生偏转。带着疑问，小明与同学讨论小磁针不偏转的原因，共有两种猜想。
猜想一：可能是台灯有两根导线，其中的电流方向相反，产生的磁场相互抵消。
猜想二：可能是台灯导线中的电流小，产生的磁场太弱，不足以使小磁针偏转。
接着，它们又设计了如下实验进行探究，如图乙，用两节干电池(3V)和一段电阻丝(12Ω)串联，闭合开关后发现小磁针发生了偏转。
①电阻丝中的电流________(选填“大于”“等于”或“小于”)台灯中的电流，据此可以断定猜想________是错误的。
②该实验中用小磁针的偏转来说明通电线周围存在磁场，这是采用了哪种科学思想方法 ________
为了探究“感应电流的方向与哪些因素”有关，小李做了如下实验：将金属棒AB 悬挂在两磁极间静止不动时，电流计的指针已经指在如图甲所示。如图乙，向右拉动金属棒AB松手后，金属棒AB 来回摆动，小李观察到电流表的指针先向左运动，然后向右运动，以后就来回摆动，整个过程中的消耗机械能转化为电路的电能。
(1)当小李观察到甲图的现象时，接着他最恰当的操作是________。
A、记录运动方向和指针的偏转方向B.找老师换一块电流计
C、将电流计的指针调到“0”点D 将电流计的接线柱上的两导线交换
(2)这个实验通过观察记录________而知道电流的力向。
(3)“金属棒AB在两磁极间来回摆动”是________(选填“电生磁”、“磁生电”)现象，利用这原理可以制造________(选填“电动机”、“发电机”);
四、简答题(20题6分,题8分,共14分)
26、现代家庭电气化程度越来越高，用电安全是一个十分突出的问题。下表提供了一组人体电阻的数据。如图所示，用电器R接在电压为220V的电源上时，其电阻为44欧，电路中还有额定电流为10A 的保险丝。则：
(1)只有用电器R接入电路时，通过保险丝的电流为多少
小科运动回来穿着鞋但没有擦手上的水就去按动开关(如图所示)，由于水进入开关，导致人与火线接触，发生触电事故，则通过这个人的电流是多少(表电阻数据适用于此人) 并通过计算分析为什么保险丝不会断
27、小明设计了一种“自动限重器”，如图(甲)所示.该装置由控制电路和工作电路组成，其主要元件有电磁继电器、货物装载机(实质是电动机)、压敏电阻R 和滑动变阻器R 等.压敏电阻R 的阻值随压力F变化的关系如图(乙)所示.当货架承受的压力达到限定值，电磁继电器会自动控制货物装载机停止向货架上摆放物品.已知控制电路的电源电压U=6V，电磁继电器线圈的阻值忽略不计.请你解答下列问题：
(1)由图(乙)中的图象可知，随着压力F的增大，压敏电阻R 的阻值将________；
(2)用笔画线代替导线将图(甲)的电路连接完整；
(3)随着控制电路电流的增大，电磁铁的磁性将________，当电磁继电器线圈中的电流大小为30mA 时，衔铁被吸下.若货架能承受的最大压力为800N，则所选滑动变阻器R 的最大阻值至少为多少
参考答案：
1-15、DADDB CDACD BDBBD
16、分开 磁化后，上端为同名磁极，相互排斥
17、S 变小 变小
18、通电线圈在磁场中受力转动 机械能 电源
19、＜ ＞
20、
21、
吸引大头针数量多少 乙丙 电流相同时，线圈匝数越多，电磁铁磁性越强
B 具有 小
地球是个大磁体 磁感线方向自为南北向 S 小于 二 转换法
C 电流表指针偏转方向 磁生电 发电机
5A 0.022A 0.022A+4A＜10A，不会断
减小 增大 120Ω
