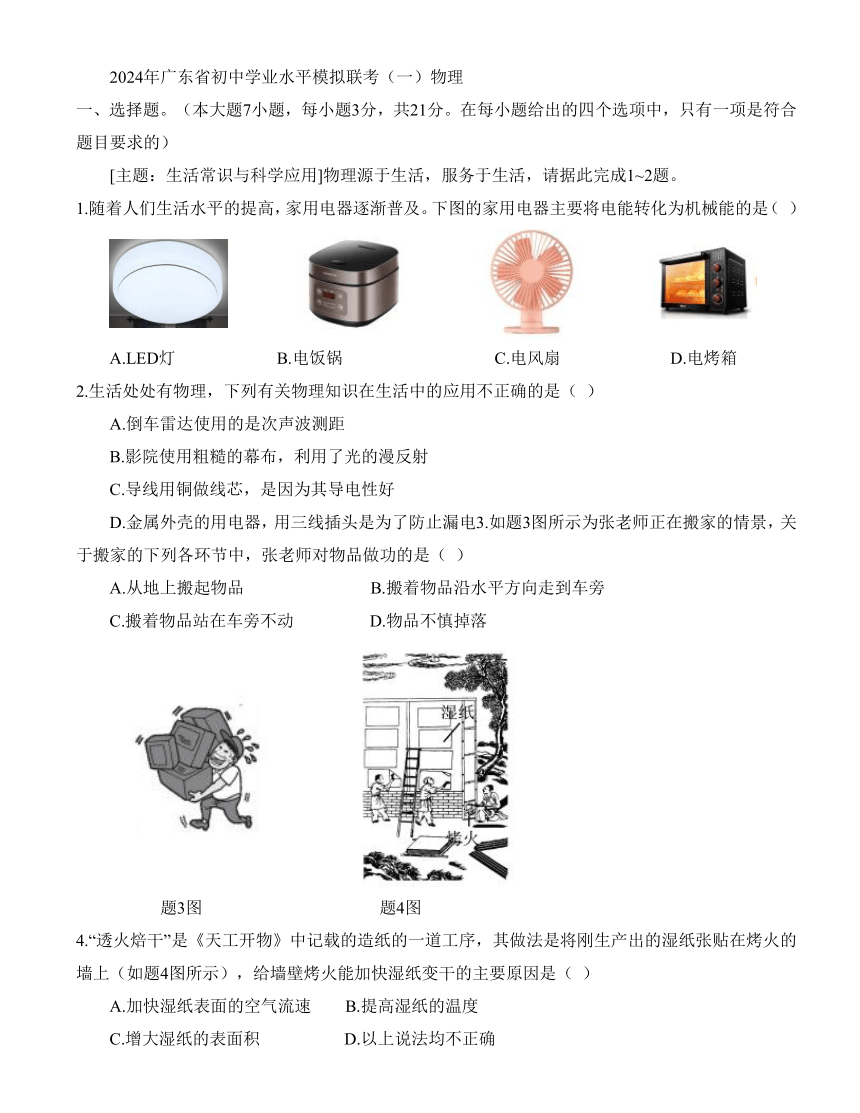

2024年广东省初中学业水平模拟联考（一）物理
一、选择题。（本大题7小题，每小题3分，共21分。在每小题给出的四个选项中，只有一项是符合题目要求的）
[主题：生活常识与科学应用]物理源于生活，服务于生活，请据此完成1~2题。
1.随着人们生活水平的提高，家用电器逐渐普及。下图的家用电器主要将电能转化为机械能的是（ ）
A.LED灯 B.电饭锅 C.电风扇 D.电烤箱
2.生活处处有物理，下列有关物理知识在生活中的应用不正确的是（ ）
A.倒车雷达使用的是次声波测距
B.影院使用粗糙的幕布，利用了光的漫反射
C.导线用铜做线芯，是因为其导电性好
D.金属外壳的用电器，用三线插头是为了防止漏电3.如题3图所示为张老师正在搬家的情景，关于搬家的下列各环节中，张老师对物品做功的是（ ）
A.从地上搬起物品 B.搬着物品沿水平方向走到车旁
C.搬着物品站在车旁不动 D.物品不慎掉落
题3图 题4图
4.“透火焙干”是《天工开物》中记载的造纸的一道工序，其做法是将刚生产出的湿纸张贴在烤火的墙上（如题4图所示），给墙壁烤火能加快湿纸变干的主要原因是（ ）
A.加快湿纸表面的空气流速 B.提高湿纸的温度
C.增大湿纸的表面积 D.以上说法均不正确

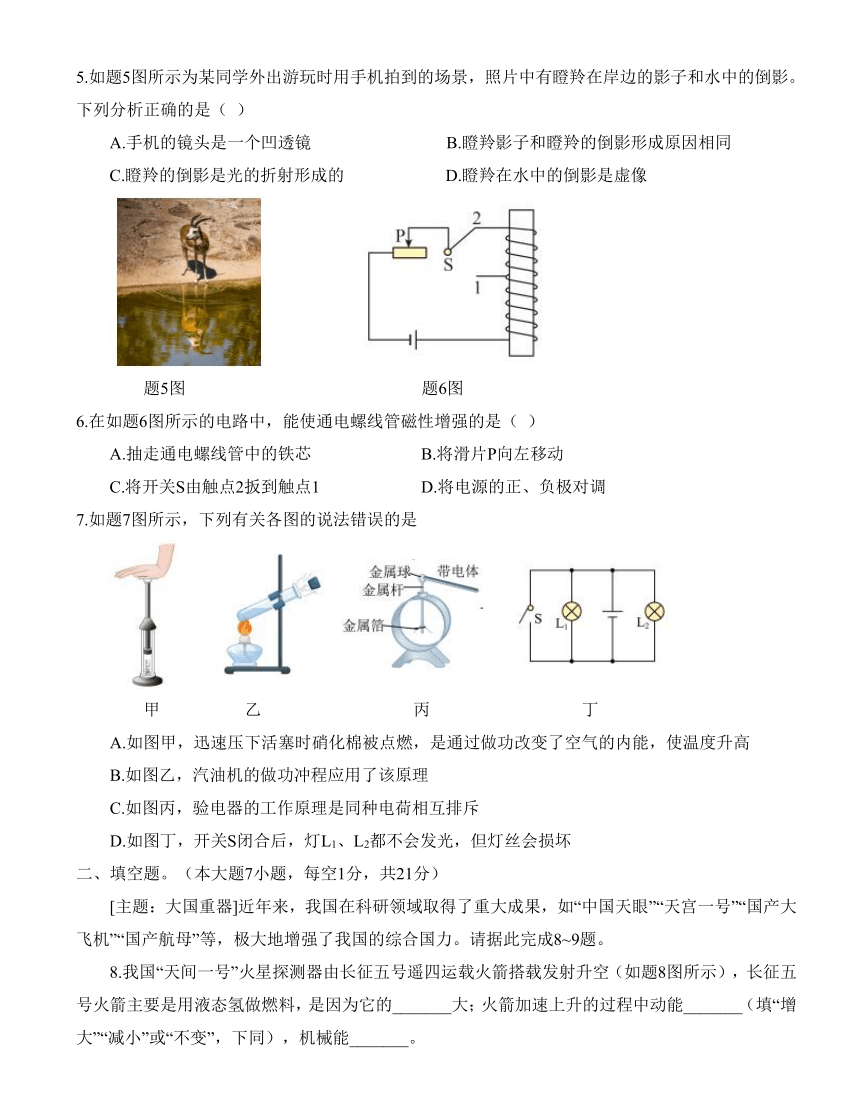

5.如题5图所示为某同学外出游玩时用手机拍到的场景，照片中有瞪羚在岸边的影子和水中的倒影。下列分析正确的是（ ）
A.手机的镜头是一个凹透镜 B.瞪羚影子和瞪羚的倒影形成原因相同
C.瞪羚的倒影是光的折射形成的 D.瞪羚在水中的倒影是虚像
题5图 题6图
6.在如题6图所示的电路中，能使通电螺线管磁性增强的是（ ）
A.抽走通电螺线管中的铁芯 B.将滑片P向左移动
C.将开关S由触点2扳到触点1 D.将电源的正、负极对调
7.如题7图所示，下列有关各图的说法错误的是
甲 乙 丙 丁
A.如图甲，迅速压下活塞时硝化棉被点燃，是通过做功改变了空气的内能，使温度升高
B.如图乙，汽油机的做功冲程应用了该原理
C.如图丙，验电器的工作原理是同种电荷相互排斥
D.如图丁，开关S闭合后，灯L1、L2都不会发光，但灯丝会损坏
二、填空题。（本大题7小题，每空1分，共21分）
[主题：大国重器]近年来，我国在科研领域取得了重大成果，如“中国天眼”“天宫一号”“国产大飞机”“国产航母”等，极大地增强了我国的综合国力。请据此完成8~9题。
8.我国“天间一号”火星探测器由长征五号遥四运载火箭搭载发射升空（如题8图所示），长征五号火箭主要是用液态氢做燃料，是因为它的_______大；火箭加速上升的过程中动能_______（填“增大”“减小”或“不变”，下同），机械能_______。

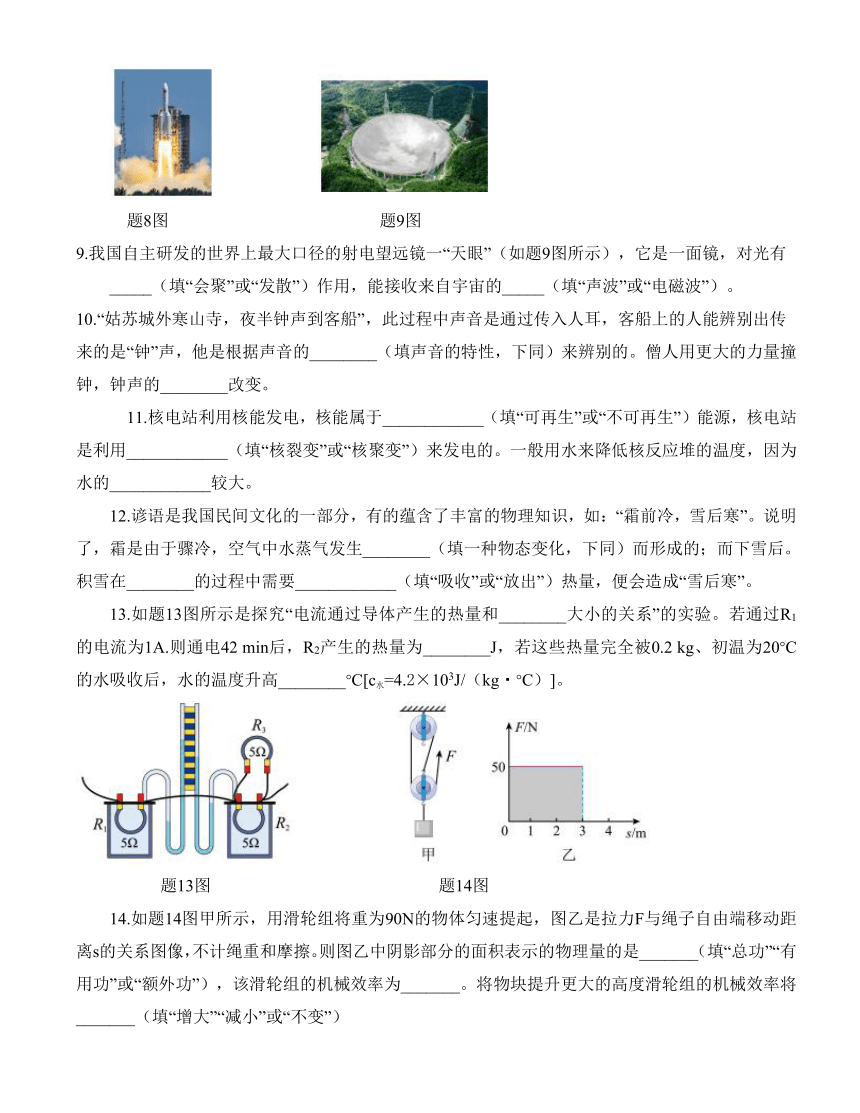

题8图 题9图
9.我国自主研发的世界上最大口径的射电望远镜一“天眼”（如题9图所示），它是一面镜，对光有
_____（填“会聚”或“发散”）作用，能接收来自宇宙的_____（填“声波”或“电磁波”）。
10.“姑苏城外寒山寺，夜半钟声到客船”，此过程中声音是通过传入人耳，客船上的人能辨别出传
来的是“钟”声，他是根据声音的________（填声音的特性，下同）来辨别的。僧人用更大的力量撞钟，钟声的________改变。
11.核电站利用核能发电，核能属于____________（填“可再生”或“不可再生”）能源，核电站是利用____________（填“核裂变”或“核聚变”）来发电的。一般用水来降低核反应堆的温度，因为水的____________较大。
12.谚语是我国民间文化的一部分，有的蕴含了丰富的物理知识，如：“霜前冷，雪后寒”。说明了，霜是由于骤冷，空气中水蒸气发生________（填一种物态变化，下同）而形成的；而下雪后。积雪在________的过程中需要____________（填“吸收”或“放出”）热量，便会造成“雪后寒”。
13.如题13图所示是探究“电流通过导体产生的热量和________大小的关系”的实验。若通过R1的电流为1A.则通电42 min后，R2产生的热量为________J，若这些热量完全被0.2 kg、初温为20°C的水吸收后，水的温度升高________°C[c水=4.2×103J/（kg °C）]。
题13图 题14图
14.如题14图甲所示，用滑轮组将重为90N的物体匀速提起，图乙是拉力F与绳子自由端移动距离s的关系图像，不计绳重和摩擦。则图乙中阴影部分的面积表示的物理量的是_______（填“总功”“有用功”或“额外功”），该滑轮组的机械效率为_______。将物块提升更大的高度滑轮组的机械效率将
_______（填“增大”“减小”或“不变”）

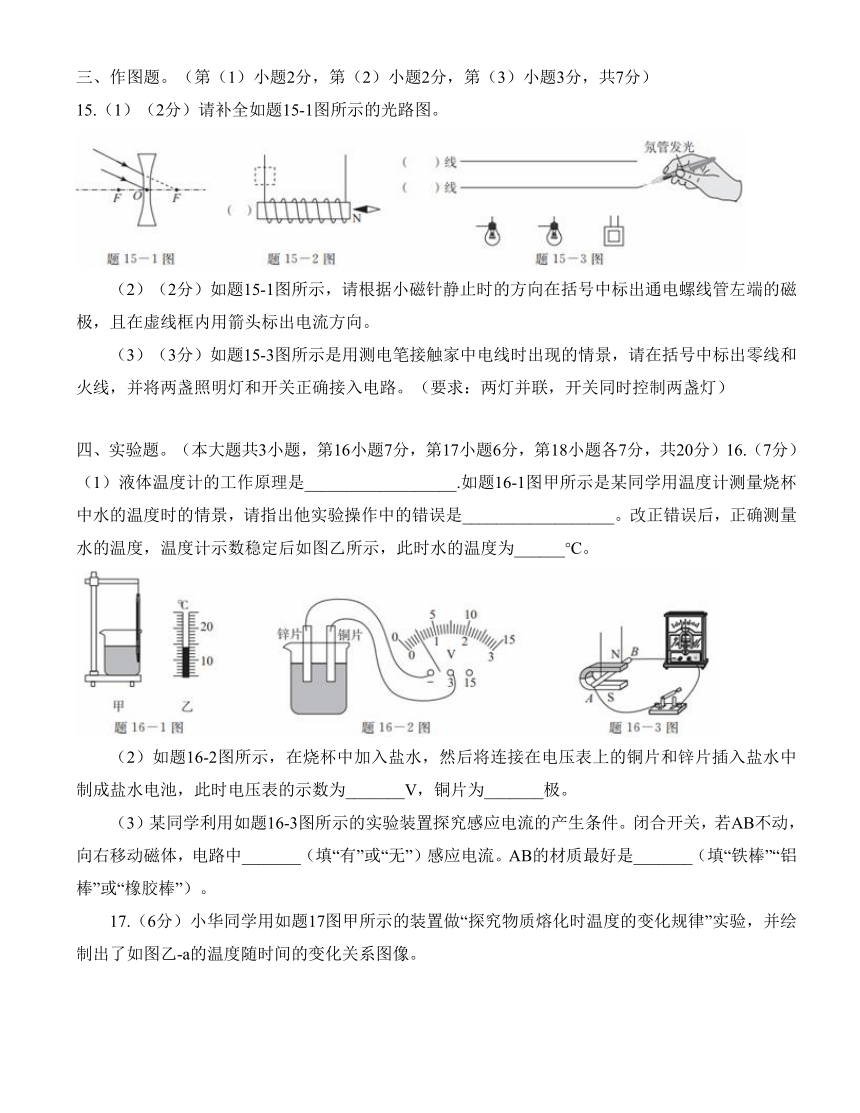

三、作图题。（第（1）小题2分，第（2）小题2分，第（3）小题3分，共7分）
15.（1）（2分）请补全如题15-1图所示的光路图。
（2）（2分）如题15-1图所示，请根据小磁针静止时的方向在括号中标出通电螺线管左端的磁极，且在虚线框内用箭头标出电流方向。
（3）（3分）如题15-3图所示是用测电笔接触家中电线时出现的情景，请在括号中标出零线和火线，并将两盏照明灯和开关正确接入电路。（要求：两灯并联，开关同时控制两盏灯）
四、实验题。（本大题共3小题，第16小题7分，第17小题6分，第18小题各7分，共20分）16.（7分）（1）液体温度计的工作原理是__________________.如题16-1图甲所示是某同学用温度计测量烧杯中水的温度时的情景，请指出他实验操作中的错误是__________________。改正错误后，正确测量水的温度，温度计示数稳定后如图乙所示，此时水的温度为______°C。
（2）如题16-2图所示，在烧杯中加入盐水，然后将连接在电压表上的铜片和锌片插入盐水中制成盐水电池，此时电压表的示数为_______V，铜片为_______极。
（3）某同学利用如题16-3图所示的实验装置探究感应电流的产生条件。闭合开关，若AB不动，向右移动磁体，电路中_______（填“有”或“无”）感应电流。AB的材质最好是_______（填“铁棒”“铝棒”或“橡胶棒”）。

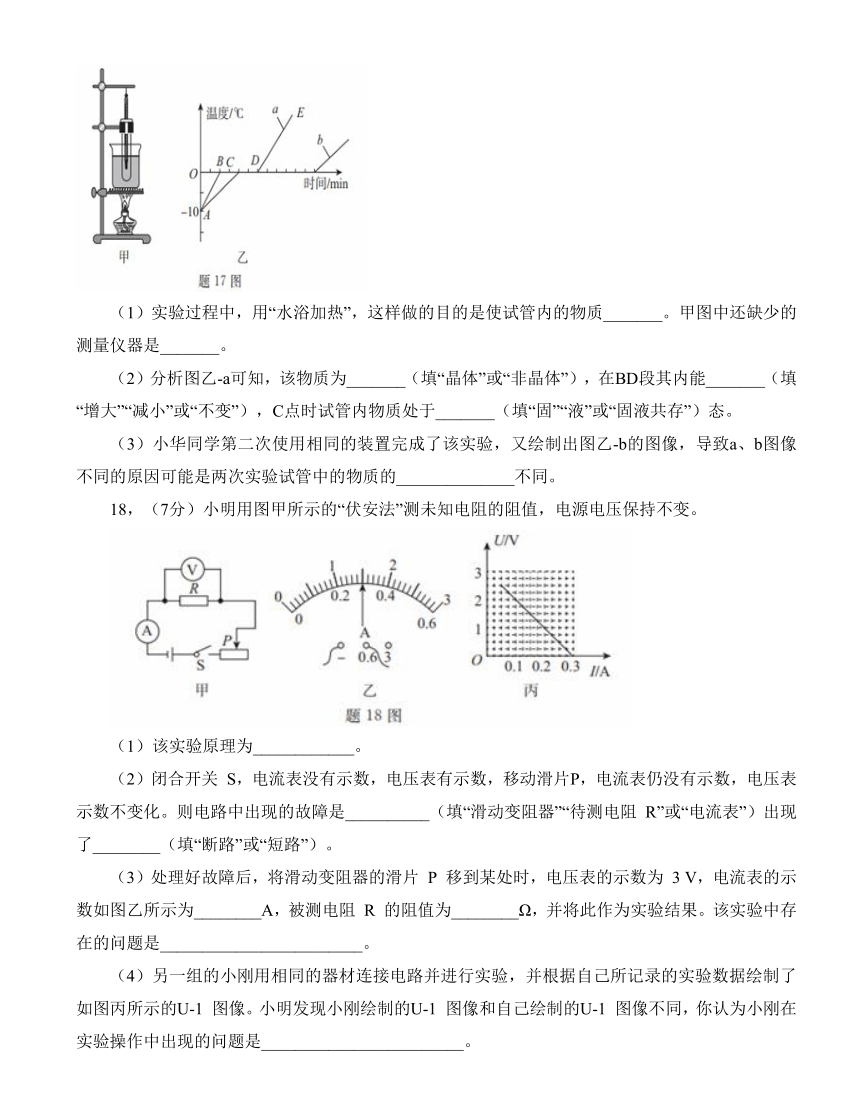

17.（6分）小华同学用如题17图甲所示的装置做“探究物质熔化时温度的变化规律”实验，并绘制出了如图乙-a的温度随时间的变化关系图像。
（1）实验过程中，用“水浴加热”，这样做的目的是使试管内的物质_______。甲图中还缺少的测量仪器是_______。
（2）分析图乙-a可知，该物质为_______（填“晶体”或“非晶体”），在BD段其内能_______（填“增大”“减小”或“不变”），C点时试管内物质处于_______（填“固”“液”或“固液共存”）态。
（3）小华同学第二次使用相同的装置完成了该实验，又绘制出图乙-b的图像，导致a、b图像不同的原因可能是两次实验试管中的物质的______________不同。
18，（7分）小明用图甲所示的“伏安法”测未知电阻的阻值，电源电压保持不变。
（1）该实验原理为____________。
（2）闭合开关 S，电流表没有示数，电压表有示数，移动滑片P，电流表仍没有示数，电压表示数不变化。则电路中出现的故障是__________（填“滑动变阻器”“待测电阻 R”或“电流表”）出现了________（填“断路”或“短路”）。
（3）处理好故障后，将滑动变阻器的滑片 P 移到某处时，电压表的示数为 3 V，电流表的示数如图乙所示为________A，被测电阻 R 的阻值为________Ω，并将此作为实验结果。该实验中存在的问题是________________________。
（4）另一组的小刚用相同的器材连接电路并进行实验，并根据自己所记录的实验数据绘制了如图丙所示的U-1 图像。小明发现小刚绘制的U-1 图像和自己绘制的U-1 图像不同，你认为小刚在实验操作中出现的问题是________________________。
五、计算题。（本大题共 2 小题，第 19 小题 6 分，第 20 小题 7 分，共 13 分）
19.（6分）如图甲所示，工人将重为280 N的物体匀速拉到斜面顶端用时16s，已知斜面长1为5m、高h为4 m，拉动过程中完成的有用功和额外功的占比关系如图乙所示。求：
（1）拉力所做的有用功；
（2）拉力做功的功率；
（3）物体所受摩擦力的大小。
20.（7 分）如题 20 图甲所示为汽车倒车雷达中距离报警器的简化电路图，电源电压恒为12V，定值电阻R0的阻值为 10 Ω，R1为距离传感器的核心部件，其阻值随传感器到障碍物距离的变化关系如图乙所示。当传感器到障碍物的距离为2m时，报警器开始报警。求：
（1）由图乙可知，R，的阻值与传感器到障碍物的距离s成_________比。
（2）当报警器开始报警时，电路消耗的总功率；
（3）若电流表量程为0~0.6 A，为保证电路和仪器的安全，传感器到障碍物的距离最小为多少m？
六、综合能力题。（本大题共3小题，第21小题6分，第22小题6分，第23小题6分，共18分）
21，（6分）如题21图甲所示是小林“探究平面镜成像时像与物的关系”的装置，其中A、B蜡烛完全相同，玻璃板固定在 50 cm 处。
（1）小林应选择较________（填“厚”或“薄”）的玻璃板进行实验。
（2）将蜡烛 A 固定在 10.0 cm 处，发现蜡烛 B 在________cm处时与A蜡烛的像完全重合，可初步得出：像与物到平面镜的距离________.
（3）在同组的同学在做实验的时候，将 A 和B 两支蜡烛放在了平面镜MM'前，眼睛从某个方向向平面镜看去时，发现两支蜡烛的像完全重叠了。请在图乙中画出从这个方向进入眼睛的光线。（2分）
（4）若将图甲中的玻璃板换成一焦距为 18 em 的凸透镜，蜡烛 B 换成一块光屏，保持凸透镜和蜡烛 A的位置不动，适当调整光屏的位置直到光屏上出现清晰的蜡烛像。此时的成像原理与
________（填一种光学仪器）相同。
22.（6 分）如题 22 图所示为假期小明在家人的陪同下前往游乐场乘坐过山车的情景，在乘坐过山车奔驰之际，小明对过山车的动力来源产生思考。他认为：过山车是先通过机械装置将过山车拉到最高点，再依靠重力做功带动过山车运动。据此请回答下列问题：
（1）过山车被拉到最高点时所具有的_______能最大。
（2）过山车在等高的B、D两点处的动能_______（填“相等”或“不相等”）。
（3）仔细观察过山车轨道会发现是一个个不断减小高度的“小山丘”，这样设计的原因是
___________________________________（2 分）。
（4）实际上过山车在运行过程中也会使用其他辅助动力，如电磁动力，是在轨道上通过布设线圈，车厢中装有磁体，当轨道的线圈中通电后，利用通电导体在磁场中_______，进而给过山车提供辅助动力。同时也可以作为“刹车”系统，只需改变通电电流的_______，就可以实现“刹车”。
23.（6分）阅读短文，回答问题。
电动自行车
电动自行车是指在普通自行车的基础上安装了电极、控制器、蓄电池、转把闸把等操作部件和显示仪表系统的机电一体化的个人交通工具，电动自行车轻巧、便捷，方便了我们的日常生活。如图甲所示是某款电动自行车的实物图，该款电动自行车拥有高、低两挡变速（内部电路如图乙所示），相关参数如下表所示。
为确保充电安全，此类自行车配置的充电器都有过热保护装置，控制电路如图丙所示，R1是滑动变阻器，R2是热敏电阻，其阻值随温度升高而减小。当R1两端电压U1增大到8V时，控制电路将切断充电电路，实现保护。
（1）电动自行车的转速把手可以调节电动自行车的转速，转速把手相当于_______（填一种电学器材）。
（2）该款电动自行车的电池充满电时储存的电能为_______J
（3）分析图乙的内部电路可知，当开关 S2拨到_______端时为高速挡，假设该电动自行车以最快时速行驶时电机始终以最大功率运行，则该电动车的理论续航里程为_____km
（4）已知模拟控制电路电源电压U为 10V，当R2=1.5Ω 时，此时充电电路恰好被切断，则 R1的电阻为___Ω.若要在更低的温度时切断充电电路，可以将滑片P向___（填“左”或“右”）移动。
2024年广东省初中学业水平模拟联考（一）
（物理参考答案）
1、选择题（本大题共7小题，每小题3分，共21分）
题号 1 2 3 4 5 6 7
答案 C A A B D B D
二、填空题（本大题共7小题，每空1分，共21分）
8．热值；增大；增大
9．凹面；会聚；电磁波
10．音色；空气；响度
11．不可再生；核裂变；比热容
12．凝华；熔化；吸收
13．电流；12 600；15
14．总功；60%；不变
3．作图题（第1小题2分，第2小题2分，第3小题3分，共7分）
15.（1）两条光线各1分。
题 15-1 答图 题15-2 答图 题 15-3 答图
（2）电流方向画对给1分，磁极画对给1分。
（3）正确找出火线和零线给1分，正确连接电路给2分。
四、实验题（本大题共3小题，第20小题7分，第21小题6分，第22小题7分，共19分）
16. （1）液体的热胀冷缩 温度计的玻璃泡碰到容器壁 14；
（2）0.5 正； （3）有 铝棒。
17. （1）受热均匀 秒表；
（2）晶体 增大 固液共存； （3）质量。
18. （1）R=；
（2）待测电阻R 断路；
（3）0.3 10 一次实验结果存在较大误差；
（4）误将电压表并联在滑动变阻器两端。
五、计算题。（本大题共2小题，第19小题6分，第20小题7分，共13分）
19. 解：（1）拉力所做的有用功W有=Gh=280 N×4 m=1 120 J （2分）
（2）拉力所做的功为总功W总，有图乙可知W总===1 600 J （1分）
拉力做功的功率P===100 W （1分）
（3）摩擦力所做的功为额外功，即Wf=W额=W总－W有=1 600 J－1 120 J =480 J （1分）
根据Wf=fl可得，所受摩擦力f===96 N （1分）
答：（1）拉力所做的有用功为1 120 J；
（2）拉力做功的功率为100 W；
（3）所受摩擦力大小为96 N。
20. （1）大（2分）
解：（2）由题意可知当传感器到障碍物的距离为2 m时，报警器开始报警，
根据图乙可知此时Rs=40 Ω，电路中Rs与R0串联，R总= Rs+R0=40 Ω+10 Ω=50 Ω （1分）
根据P=可得，电路中消耗的总功率P==2.88 W （1分）
（3）当电路中电流最大时，总电阻R总′最小，R总min′==20 Ω由于是串联电路，所以此时的Rs′也最小，Rsmin′= R总min′－R0=20 Ω－10 Ω=10 Ω （1分）
根据图乙中可知Rs与s成正比，关系式为Rs=20s （1分）
则Rsmin′=10 Ω=20s′，解得s′=0.5 m （1分）
答：（2）当报警器开始报警时，电路中消耗的总功率为2.88 W；
（3）传感器到障碍物的距离最小为0.5 m。
六、综合能力题。（本大题共3小题，第23小题6分，第24小题6分，第25小题6分，共18分）
21. （1）薄；
（2）90.0 相等；
（3）
（2分，画出对称点给1分，补全光路给1分，虚实线用错、标错或未标箭头扣1分）； （4）照相机。
22. （1）重力势；
（2）不相等；
（3）过山车运动过程中由于摩擦等因素，机械能逐渐减少，在没有能量补充的情况下，上升的高度会逐渐降低（2分，必须提到机械能减小才给分）； （4）受力 方向。
23. （1）滑动变阻器；
（2）8.64×106；
（3）a 200；
（4）6 右。
