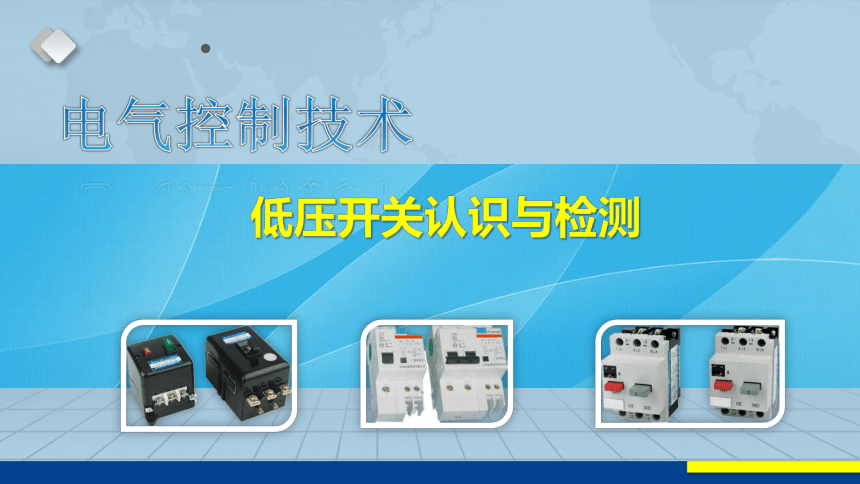

电气控制技术
低压开关认识与检测

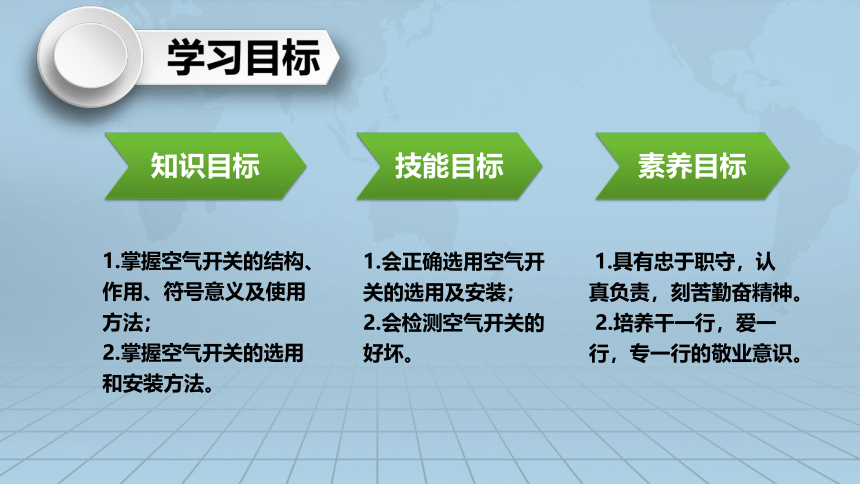

学习目标
知识目标
技能目标
素养目标
1.掌握空气开关的结构、作用、符号意义及使用方法；
2.掌握空气开关的选用和安装方法。
1.具有忠于职守，认真负责，刻苦勤奋精神。
2.培养干一行，爱一行，专一行的敬业意识。
1.会正确选用空气开关的选用及安装；
2.会检测空气开关的好坏。
空气开关的作用
教学过程
任务实施
实施步骤
空气开关的作用
空气开关的分类
空气开关的结构
空气开关的工作原理
图形符号及型号含义
空气开关的选用
空气开关的安装
空气开关的检测

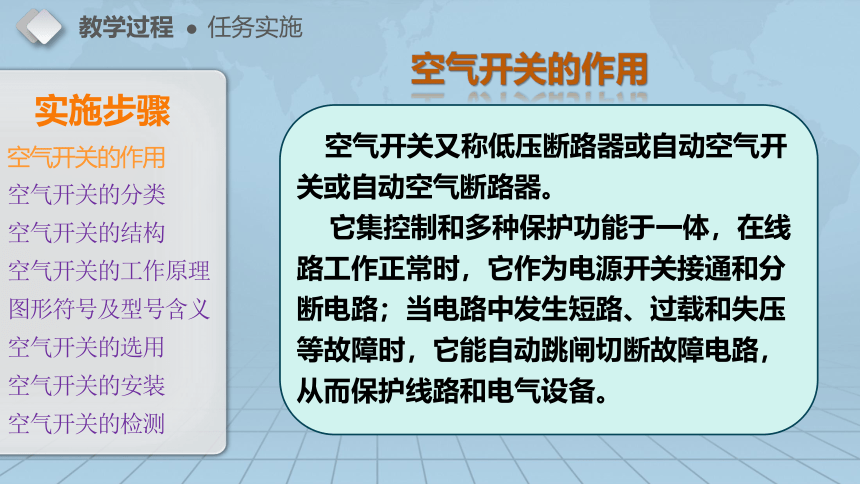

空气开关又称低压断路器或自动空气开关或自动空气断路器。
它集控制和多种保护功能于一体，在线路工作正常时，它作为电源开关接通和分断电路；当电路中发生短路、过载和失压等故障时，它能自动跳闸切断故障电路，从而保护线路和电气设备。
教学过程
任务实施
实施步骤
空气开关的作用
空气开关的分类
空气开关的结构
空气开关的工作原理
图形符号及型号含义
空气开关的选用
空气开关的安装
空气开关的检测

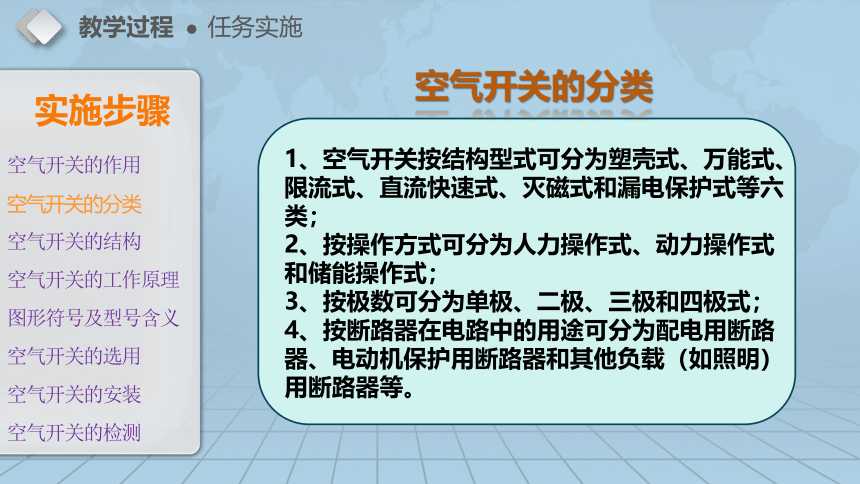

1、空气开关按结构型式可分为塑壳式、万能式、限流式、直流快速式、灭磁式和漏电保护式等六类；
2、按操作方式可分为人力操作式、动力操作式和储能操作式；
3、按极数可分为单极、二极、三极和四极式；
4、按断路器在电路中的用途可分为配电用断路器、电动机保护用断路器和其他负载（如照明）用断路器等。
空气开关的分类
教学过程
任务实施
实施步骤
空气开关的作用
空气开关的分类
空气开关的结构
空气开关的工作原理
图形符号及型号含义
空气开关的选用
空气开关的安装
空气开关的检测
结构：外壳、按钮、灭弧器、动触头、静触头、接线端、电磁脱扣器、热脱扣器等组成。特点：体积小，触头对数多，接线方式灵活，操作方便。
空气开关的结构
教学过程
任务实施
实施步骤
空气开关的作用
空气开关的分类
空气开关的结构
空气开关的工作原理
图形符号及型号含义
空气开关的选用
空气开关的安装
空气开关的检测

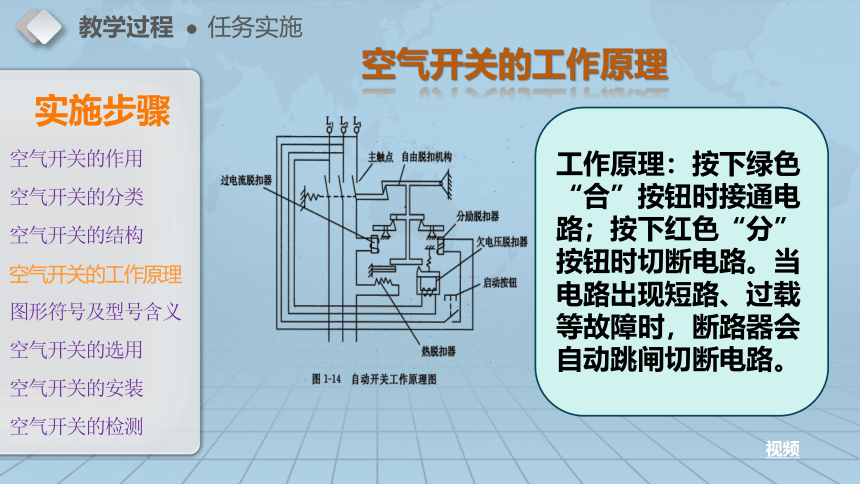

空气开关的工作原理
工作原理：按下绿色“合”按钮时接通电路；按下红色“分”按钮时切断电路。当电路出现短路、过载等故障时，断路器会自动跳闸切断电路。
视频
教学过程
任务实施
空气开关的图形符号及型号含义
实施步骤
空气开关的作用
空气开关的分类
空气开关的结构
空气开关的工作原理
图形符号及型号含义
空气开关的选用
空气开关的安装
空气开关的检测
实施步骤
空气开关的作用
空气开关的分类
空气开关的结构
空气开关的工作原理
图形符号及型号含义
空气开关的选用
空气开关的安装
空气开关的检测
教学过程
任务实施
空气开关的选用
(1)空气开关的额定电压和额定电流应不小于线路或设备的正常工作电压和工作电流。
(2)热脱扣器的整定电流应等于所控制负载的额定电流。
(3)电磁脱扣器的瞬时脱扣整定电流应大于负载电路正常工作时的峰值电流。
实施步骤
空气开关的作用
空气开关的分类
空气开关的结构
空气开关的工作原理
图形符号及型号含义
空气开关的选用
空气开关的安装
空气开关的检测
教学过程
任务实施
空气开关的安装
养成良好的
职业意识
(1)空气开关应垂直安装，电源线接在上端，负载线接在下端。
(2)空气开关用作电源总开关或电动机的控制开关时，在电源进线侧必须加装刀开关或熔断器等，以形成明显的断开。
实施步骤
空气开关的作用
空气开关的分类
空气开关的结构
空气开关的工作原理
图形符号及型号含义
空气开关的选用
空气开关的安装
空气开关的检测
教学过程
任务实施
空气开关的检测
养成良好的
职业意识
(1)将空气开关的手柄置于OFF位置，用数字万用表打到嗡鸣档，红表笔分别接开关进线端，黑表笔分别接开关出线端，测量三次阻值，万用表显示“1”。
(2)将空气开关的手柄置于ON位置，用数字万用表打到嗡鸣档，红表笔分别接开关进线端，黑表笔分别接开关出线端，测量三次阻值，万用表显示“0”。
OFF位置阻值为“1”，ON位置阻值为“0”，表示质量是好的，否则，表示已坏。
教学过程
任务小结
课 堂 小 结
1
空气开关的作用
2
空气开关的结构
3
空气开关的图形符号及含义
5
空气开关的安装
4
空气开关的选用
6
空气开关的检测
