电学
一、电荷
1 .如图所示，当带电体接触验电器的金属球时，下列说法正确的是(　　)
A.若带电体带正电荷，则这些正电荷就通过金属杆全部转移到金属箔上
B.若带电体带正电荷，则验电器就有一部分电子转移到带电体上
C.若带电体带负电荷，则这些负电荷就通过金属杆全部转移到金属箔上
D.若带电体带负电荷，则验电器就有一部分正电荷转移到带电体上
2 .如图甲所示，用毛皮摩擦过的橡胶棒去接触不带电的验电器A，A的金属箔片张开；再用带绝缘柄的C金属棒去同时接触A、B验电器的金属球，如图乙所示，发现A的金属箔片张角变小，B的金属箔片由闭合变为张开。下列说法正确的是（　　）
A.当C棒同时接触A、B验电器的金属球时，C棒中瞬间电流的方向从B流向A
B.毛皮摩擦橡胶棒的过程中，电子由橡胶棒转移到毛皮
C.B的金属片张开是因为B带上了正电荷
D.验电器的原理是异种电荷相互吸引
二、电路设计
3 .为了保护人们在骑行电动自行车时的人身安全，小阳利用物理课上所学的电路知识，设计了一款智能头盔，只有当骑行的人戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号．当电动自行车上的信号接收器接收到信号，再转动电动自行车的钥匙，车才能正常启动．下图所示的电路符合要求的是（ ）
A. B. C. D.
4 .夏天来临，小明的爸爸为了防蚊虫新买了一台电热蚊香器。当蚊香器接上电源闭合开关S后，指示灯发光、发热体工作；某种原因导致指示灯断路不亮，发热体依然能正常工作。下列所画电路符合要求的是（　　）
A. B. C. D.
5 .初三实验小组的同学决定设计一个简易的身高测量仪,可用器材有电压恒定的电源、电压表、电阻丝、定值电阻、开关、导线(若干)等．他们的设想是:用滑片在绷直的电阻丝上滑动代替滑动变阻器；将电压表改装成身高显示仪----所测身高越大,显示仪示数越大，且刻度均匀．
(1)同学们设计了如图所示电路，老师指出他们的设计有不够合理的地方．你认为下列分析正确的是 ．
移动滑片P时.电路的总电阻没有变化 B.当所测身高越大时,电压表的示数越小
电压表的示数变化量跟身高变化量不成正比 D.电压表的示数不能由零变化到最大刻度值
在老师的引导下,同学们设计出了正确的电路.是图四个电路中的 电路．
(3)确定正确的电路设计方案后,小组成员开始对器材的参数进行选择．他们用了电压为12V的电源、一根长为80cm的均匀电阻丝(0.5Ω/cm)、量程为0~3V的电压表．为让测量仪测量身高的范围能达到最大,且测量精确度最高,选择的定值电阻 R1的阻值应该为 Ω．(4)利用选定的器材.小组同学连接好了测量电路．对身高为160cm的小曾进行测量时，电压表的示数为1.5V；对小杨进行测量时,电压表的示数为1.2V,则小杨的身高为 cm．

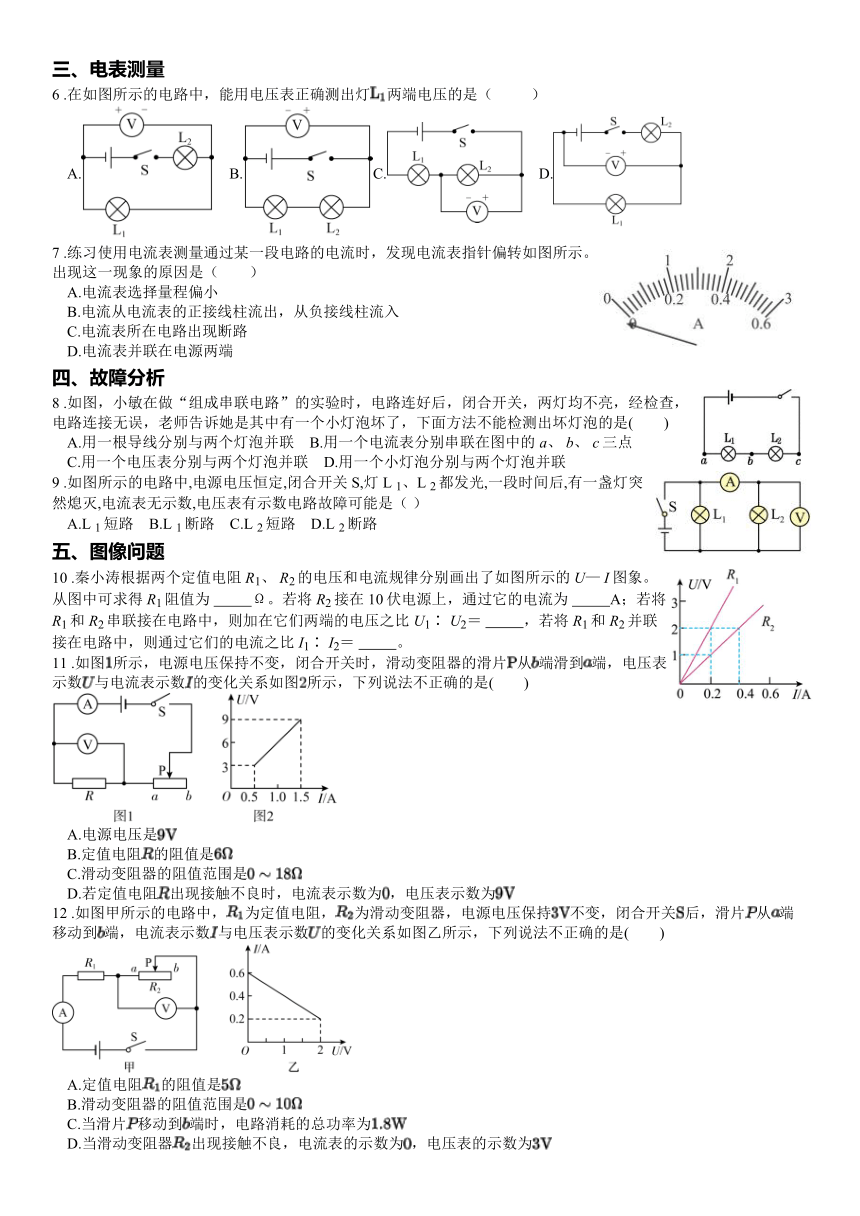

三、电表测量
6 .在如图所示的电路中，能用电压表正确测出灯两端电压的是（ ）
A. B.C. D.
7 .练习使用电流表测量通过某一段电路的电流时，发现电流表指针偏转如图所示。出现这一现象的原因是（　　）
A.电流表选择量程偏小
B.电流从电流表的正接线柱流出，从负接线柱流入
C.电流表所在电路出现断路
D.电流表并联在电源两端
四、故障分析
8 .如图，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面方法不能检测出坏灯泡的是(　　)
A.用一根导线分别与两个灯泡并联 B.用一个电流表分别串联在图中的 a、 b、 c三点
C.用一个电压表分别与两个灯泡并联 D.用一个小灯泡分别与两个灯泡并联
9 .如图所示的电路中,电源电压恒定,闭合开关S,灯L 1、L 2都发光,一段时间后,有一盏灯突然熄灭,电流表无示数,电压表有示数电路故障可能是（ ）
A.L 1短路 B.L 1断路 C.L 2短路 D.L 2断路
五、图像问题
10 .秦小涛根据两个定值电阻 R1、 R2的电压和电流规律分别画出了如图所示的 U— I图象。从图中可求得 R1阻值为 Ω。若将 R2接在10伏电源上，通过它的电流为 A；若将 R1和 R2串联接在电路中，则加在它们两端的电压之比 U1∶ U2＝ ，若将 R1和 R2并联接在电路中，则通过它们的电流之比 I1∶ I2＝ 。
11 .如图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片从端滑到端，电压表示数与电流表示数的变化关系如图所示，下列说法不正确的是(　　)
A.电源电压是
B.定值电阻的阻值是
C.滑动变阻器的阻值范围是
D.若定值电阻出现接触不良时，电流表示数为，电压表示数为
12 .如图甲所示的电路中，为定值电阻，为滑动变阻器，电源电压保持不变，闭合开关后，滑片从端移动到端，电流表示数与电压表示数的变化关系如图乙所示，下列说法不正确的是(　　)
A.定值电阻的阻值是
B.滑动变阻器的阻值范围是
C.当滑片移动到端时，电路消耗的总功率为
D.当滑动变阻器出现接触不良，电流表的示数为，电压表的示数为

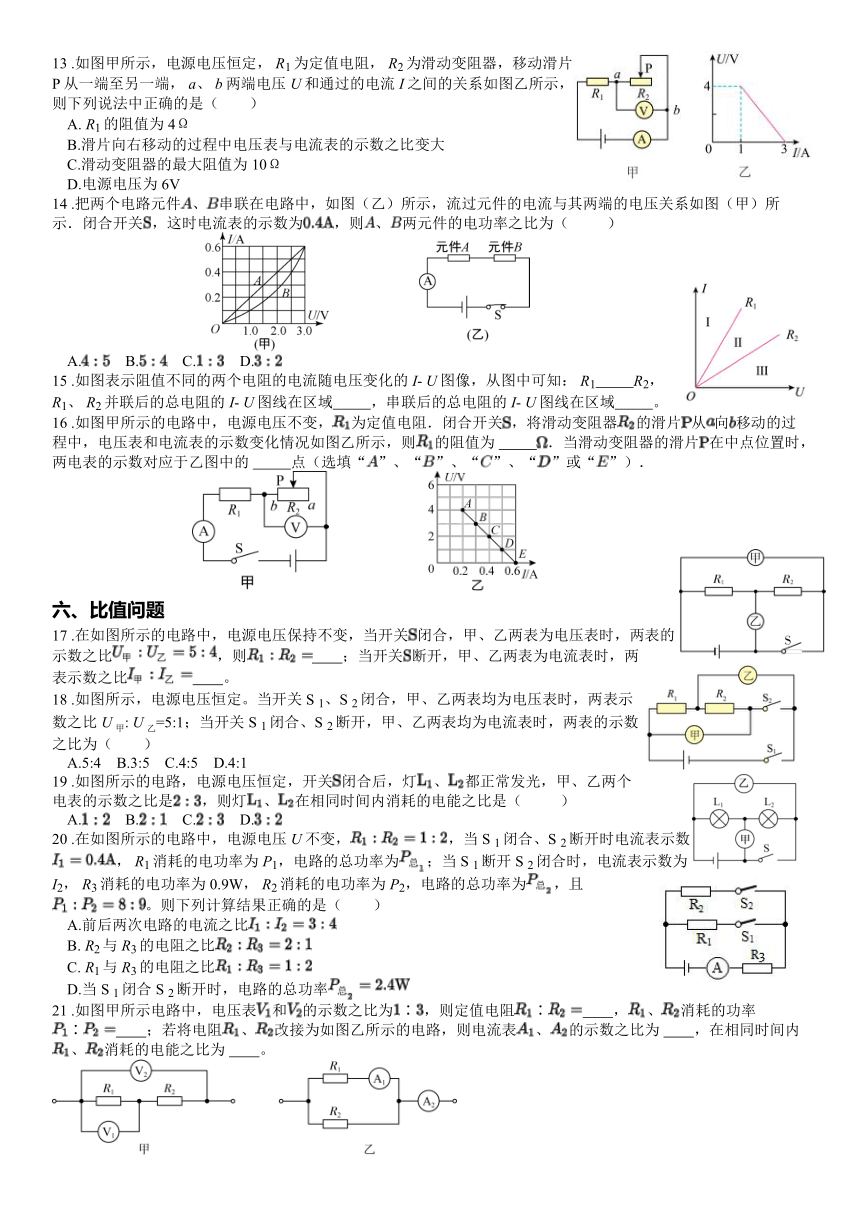

13 .如图甲所示，电源电压恒定， R1为定值电阻， R2为滑动变阻器，移动滑片P从一端至另一端， a、 b两端电压 U和通过的电流 I之间的关系如图乙所示，则下列说法中正确的是（　　）
A. R1的阻值为4Ω
B.滑片向右移动的过程中电压表与电流表的示数之比变大
C.滑动变阻器的最大阻值为10Ω
D.电源电压为6V
14 .把两个电路元件、串联在电路中，如图（乙）所示，流过元件的电流与其两端的电压关系如图（甲）所示．闭合开关，这时电流表的示数为，则、两元件的电功率之比为（ ）

A. B. C. D.
15 .如图表示阻值不同的两个电阻的电流随电压变化的 I- U图像，从图中可知： R1 R2， R1、 R2并联后的总电阻的 I- U图线在区域 ，串联后的总电阻的 I- U图线在区域 。
16 .如图甲所示的电路中，电源电压不变，为定值电阻．闭合开关，将滑动变阻器的滑片从向移动的过程中，电压表和电流表的示数变化情况如图乙所示，则的阻值为 ．当滑动变阻器的滑片在中点位置时，两电表的示数对应于乙图中的 点（选填“”、“”、“”、“”或“”）．

六、比值问题
17 .在如图所示的电路中，电源电压保持不变，当开关闭合，甲、乙两表为电压表时，两表的示数之比，则 ；当开关断开，甲、乙两表为电流表时，两表示数之比 。
18 .如图所示，电源电压恒定。当开关S 1、S 2闭合，甲、乙两表均为电压表时，两表示数之比 U甲: U乙=5:1；当开关S 1闭合、S 2断开，甲、乙两表均为电流表时，两表的示数之比为（　　）
A.5:4 B.3:5 C.4:5 D.4:1
19 .如图所示的电路，电源电压恒定，开关闭合后，灯、都正常发光，甲、乙两个电表的示数之比是，则灯、在相同时间内消耗的电能之比是（ ）
A. B. C. D.
20 .在如图所示的电路中，电源电压 U不变，，当S 1闭合、S 2断开时电流表示数， R1消耗的电功率为 P1，电路的总功率为；当S 1断开S 2闭合时，电流表示数为 I2， R3消耗的电功率为0.9W， R2消耗的电功率为 P2，电路的总功率为，且。则下列计算结果正确的是（　　）
A.前后两次电路的电流之比
B. R2与 R3的电阻之比
C. R1与 R3的电阻之比
D.当S 1闭合S 2断开时，电路的总功率
21 .如图甲所示电路中，电压表和的示数之比为∶，则定值电阻∶ ，、消耗的功率∶ ；若将电阻、改接为如图乙所示的电路，则电流表、的示数之比为 ，在相同时间内、消耗的电能之比为 。
七、范围问题
22 .如图所示，电源电压保持不变，电压表选择“”量程，电流表选择“”量程，电阻阻值为，滑动变阻器规格为“”，闭合开关，在保证各元件安全的条件下，移动滑片的过程中，下列说法正确的是（ ）
A.电流表的变化范围是 B.电压表的变化范围是
C.滑动变阻器的阻值变化范围是 D.该电路的最大总功率是
23 .小伟同学用如图所示的电路测小灯泡的功率。电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A。滑动变阻器的规格为“20Ω lA”，灯泡标有“2.5V 1.25W”字样。若闭合开关，两电表的示数均不超过所选量程，灯泡两端的电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法中正确的是 （　　）
A.滑动变阻器的电阻允许调节的范围是2.5～4Ω
B.电流表示数的变化范围是0～1A
C.灯泡的最小功率是1.25W
D.该电路的最大功率是2.25W
24 .图甲所示电路，电源电压为4.5V，小灯泡的额定电压为2.5V．闭合开关后，将滑动变阻器的滑片从最右端向左移动到某一位置的过程中，两电表的示数关系如图乙所示．下列判断正确的是
A.小灯泡的额定功率为0.625W B.电路的最大总功率为1.2W
C.小灯泡的灯丝阻值越来越小 D. R的阻值变化范围为20Ω~8Ω
25 .如图所示为模拟调光灯电路，电源电压恒为，滑动变阻器标有“”的字样，电流表选用“”的量程，当滑片移至中点时，小灯泡恰好正常发光．已知小灯泡上标有“”字样（忽略温度对灯丝电阻的影响）．为保证电路安全，下列选项正确的是（ ）
A.滑动变阻器阻值的变化范围为 B.定值电阻的阻值为
C.电流表示数变化的范围为 D.小灯泡的最小功率为
26 .如图所示，电源电压恒为6V，滑动变阻器 R的规格为“25Ω 1A”，电流表量程“0~0.6A”，电压表量程“0~3V”，小灯泡标有“4.5V 0.3A”字样，其 I﹣ U图像如图乙所示，闭合开关S，为保证电路安全且小灯泡两端电压不超过额定电压，在移动滑片P的过程中，下列说法正确的是（　　）
A.滑动变阻器的调节范围是5Ω~12Ω B.电压表示数变化范围1.5V~3V
C.电流表示数变化范围0.25A~0.3A D.小灯泡的最小功率为0.75W
八、电能表
27 .电能表的示数如图所示，通过此电能表的用电器消耗的电能是 ．若用电器是一只的灯泡，该灯泡照明时间为 ．
28 .如图所示，是小红同学家的电能表，根据图中
所给的信息作出的以下判断，正确的是（ ）
A.本月小红家消耗了度的电能
B.该电能表所能承受的最大功率为
C.电能表在家庭电路中应和其它用电器并联
D.某用电器单独工作，表盘转动，
该用电器可能是一盏节能灯
九、电功率估算
29 .某家用电器正常工作时电功率为，此用电器可能是（ ）
A.空调机 B.日光灯 C.电冰箱 D.电风扇
一十、灯泡的额定功率和实际功率
30 .将标有“12V，3W”的甲灯和“6V，3W”的乙灯，串联接在15V的电源上，那么能正常发光的是
A.甲灯 B.乙灯 C.两灯都能正常发光 D.两灯都不正常发光
31 .有两只灯泡L 1和L 2，分别标有“PZ110一40”“PZ110一60”字样，若不考虑温度对电阻的影响，下列说法正确的是（　　）
A.正常发光时，通过L 1的电流大
B.并联后，接在110V的电源上，L 2消耗的功率大
C.串联后，接在220V的电源上，它们都能正常发光
D.串联后，接在110V的电源上，L 2消耗的功率大
32 .有三种规格的灯泡，分别标有“”、“”和“”，在正常工作时，三个灯泡的亮度是（ ）
A.最亮 B.最亮 C.最亮 D.一样亮
一十一、动态分析
33 .如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，电压表V 2的示数将 （选填“变大”、“不变”或“变小”），电压表V1与电流表A示数的比值将 （选填“变大”、“不变”或“变小”）。
34 .如图是一个检测天然气泄漏的电路，电源电压恒定不变，为定值电阻，为气敏电阻，其阻值随天然气浓度的增大而减小，则电流表的示数将 ，电压表的示数将 （填“增大”“减小”或“不变”）．
一十二、实验
（一）探究欧姆定律
35 .在探究“电流跟电压、电阻关系”的实验中．
( 1 )根据图甲，将图乙中的实物连接成电路．

( 2 )连接电路时开关应处于 状态；闭合开关前，滑动变阻器的滑片应移到最 （选填“左”或“右”）端的位置．
( 3 )在分析数据的基础上得出正确结论．实验数据记录如下：
实验次数
表　 表　
实验次数
保持定值电阻不变，闭合开关后，调节滑动变阻器，得到多组数据．在分析数据的基础上得出正确结论．
实验数据记录如下：
分析表1数据，可以得出的结论是 ；
分析表2数据，可以得出的结论是 ；
滑动变阻器的作用是 ； ．
( 4 )正确的实验步骤为：
①让电阻接入电路，闭合开关，调节滑动变阻器，使电压表的示数为，记录电流表示数；
②将电阻换成电阻，闭合开关后发现电压表示数大于，应将滑动变阻器的滑片向 （填“左”或“右”）移动，当观察到电压表示数为 时，记录电流表示数；
③将电阻换成电阻，闭合开关后发现：电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压．造成这一现象的原因可能是 ．
A．电流表坏了 B．滑动变阻器短路 C．电阻处接触不良 D．电阻短路
( 5 )利用实验数据作出的关系图线，与图丙中的 最接近．
36 .现有下列器材：学生电源（恒为)，电流表（，)、电压表（，)、定值电阻（、、各个)、开关、滑动变阻器和导线若干，利用这些器材探究“电流与电阻的关系”．

( 1 )连接电路时，开关应该 （选填“断开”或“闭合”)．
( 2 )闭合开关前，滑动变阻器滑片应该位于 端（选填“左”或“右”）．
( 3 )请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路．（要求连线不得交叉）
( 4 )该实验中滑动变阻器的作用除了保护电路外，还有 ．
( 5 )实验中依次接入三个定值电阻，正确操作后，记下电流表的示数，得到如图丙所示的电流I随电阻变化的图像，由图像可以得出结论： ．
( 6 )上述实验中，小明用的电阻做完实验后，接着把换成的电阻接入电路，闭合开关，使电压表示数为 时，读出电流表的示数．
( 7 )为完成整个实验，应该选取哪种规格的滑动变阻器（ ）
A. B. C.
（二）测量电阻
37 .小明要利用图甲所示的电路，测量定值电阻的阻值，电源的电压保持不变。（1）在连接电路的过程中，开关应 （选填断开或闭合）；（2）正确串联电路后，小明把电压表并联在电路中，闭合开关，观察到电压表的示数为2.4V，电流表的示数为0.12A；移动变阻器的滑片，发现电压表的示数逐渐变小，而电流表的示数逐渐变大，则电压表接在了 的两端；（3）小明重新正确连接了电路，闭合开关后，多次测量并求出定值电阻 R的阻值，实验中多次测量的目的是 ；（4）小明想要用此电路，测量小灯泡的电功率，已知小灯泡的额定电压是2.5V，撤掉电阻 R，把灯泡接入电路中，闭合开关，记录电压表和电流表的示数如表中第1组，继续移动滑片，灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率为 W，表格中是小明在实验中记录的几次数据，第4次实验中，小灯泡的实际功率 0.96W（选填大于、小于或等于 ）；
实验次数 1 2 3 4 5
电压 0.5 2.5 1 2 3
电流 0.2 0.24 0.32
（5）小明又想探究通过导体的电流与电阻的关系。他利用图甲所示的电路，选择了四个阻值分别为5Ω、10Ω、20Ω、25Ω的定值电阻进行探究；①小明先把阻值为25Ω的电阻接入电路中，闭合开关，在逐渐移动变阻器滑片的过程中，滑动变阻器的电功率将 ；A．逐渐变大B．逐渐变小C．先变大后变小D．先变小后变大②若电路中电流表选用的量程是，为了能用这四个定值电阻顺利完成实验，定值电阻两端控制电压的范围是 V。
38 .小明和小红要测量定值电阻的阻值，实验桌上有两套完全相同且满足实验要求的器材，电源两端的电压恒定，为阻值已知的定值电阻．小明和小红分别设计实验并进行测量，下表是他们的实验电路图和部分实验步骤．
小明的实验方案 小红的实验方案
实验电路图
部分实验步骤 ①只闭合开关和，调节滑动变阻器的滑片，使电压表的示数为． ②保持滑动变阻器的滑片位置不变，只闭合开关和，记录电压表的示数（电路中各元件均完好）． ①只闭合开关，调节滑动变阻器的滑片，使电压表的示数为． ②保持滑动变阻器的滑片位置不变，闭合开关和，记录电压表的示数数（电路中各元件均完好）．
( 1 )表格中的与的大小关系为 （选填“”或“”），请结合所学知识和公式写出判断过程 ．
( 2 )通过上述实验设计与操作，其中一位同学能正确测量出的阻值，其表达式为 ．（用实验中所测物理量的符号和已知物理量的符号表示）
39 .如图所示是测量未知电阻的实验电路，电源电压恒定且未知，定值电阻阻值为．请补充完整主要实验步骤，并进行数据处理：
( 1 )实验步骤
①只闭合开关、，读出并记录电流表示数；
② ，读出并记录电流表示数；
③计算的阻值．
( 2 )数据处理
未知电阻的表达式： （用、和表示），请写出推导过程 ．
40 .实验室要测量一只未知阻值的阻值，提供的器材有：由两节干电池串联成的电源，学生用电流表（，）一只，学生用电压表（，）一只，阻值变化范围合适的滑动变阻器一只，电阻箱（）一只，开关和导线若干．小明、小华、小虎、小芳分别设计了如图中甲、乙、丙、丁种电路．
甲 乙 丙 丁
( 1 )小明设计如图甲所示的方案，依据的原理是 （用公式表示）．
( 2 )若的阻值约为，甲、乙、丙、丁种电路能测出的实验方案是 ；
A．甲和乙 B．乙和丙 C．丙和丁 D．甲、乙、丙、丁均可
( 3 )如图丙所示为小虎设计的实验方案，请你帮他补完实验操作步骤：
① 按照电路图连接好电路后，闭合开关，将电阻箱阻值调至某一值，记下此时电阻箱连入电路中的电阻和电压表示数．
② 将 ，记下此时电压表示数．
③ 待测电阻的表达式为： ．（用所测物理量的符号表示）
41 .图示电路中（阻值和滑动变阻器规格已知，表示电阻箱，电源电压恒定），能测出阻值的是（）
① ② ③ ④
A.①②④ B.②③④ C.①② D.①④
（三）测量小灯泡的额定功率
42 .“测量小灯泡的电功率”实验，小丹同学设计了如图甲所示的电路图．所用电学器材如下：电源、额定电压为的小灯泡（正常发光时电阻约为）、电流表、电压表、滑动变阻器标有“”、滑动变阻器标有“”、开关、导线若干．
( 1 )进行实验．
① 连接电路时，应选用滑动变阻器 （选填“”或“”）进行实验，电流表量程应选 （选填“”或“”）更合理．
② 闭合开关，调节滑动变阻器滑片，使小灯泡两端的电压分别低于、等于、高于额定电压，记下电压值和电流值，并观察小灯泡的亮度，把实验数据和观察到的现象记录在表格里．
次数 电压 电流 电功率 小灯泡亮暗情况
较暗
正常
较亮
( 2 )分析与归纳，由表格中数据可得：
① 小灯泡额定功率为 ．
② 小灯泡亮度由 决定．
( 3 )小丹同学处理数据时还发现，当移动滑片使小灯泡电压变化时，小灯泡的电阻也在发生变化，那么当小灯泡两端电压由变为的过程中，滑动变阻器阻值的变化量 （选填“大于”“小于”或“等于”）小灯泡阻值的变化量．
( 4 )乙同学设计了如图乙所示电路，来测量另一只小灯泡的额定功率（已知小灯泡的额定电压为），阻值已知：
① 断开开关，闭合开关、，调节滑动变阻器滑片，使得电流表示数为 （用字母表示），此时小灯泡正常发光．
② 保持滑动变阻器滑片位置不变，断开开关，闭合开关、，记下电流表的读数为．
小灯泡额定功率的表达式 （用字母、、表示）．
43 .小兰、小美想要测量额定电压为2.5V小灯泡的额定功率。器材有：电压为3V的电源、标有“2.5V”的小灯泡、滑动变阻器、电流表、电压表、开关及导线若干。
（1）如图甲所示是小兰、小美开始时连接的电路，仔细观察发现该电路存在连接错误，但只需改动一根导线，即可使电路连接正确，请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法 ；（2）电路连接正确后，闭合开关，发现小灯泡不发光，电流表有示数，电压表无示数。电路中出现的故障是 （请选填序号）；A．小灯泡短路　　B．小灯泡断路C．滑动变阻器短路　　D．滑动变阻器断路（3）测量过程中，滑片在某一位置时，电压表示数为2V，为测量灯泡的额定功率，应缓慢将滑片P向 移动（选填“左”、“右”），灯正常发光时电流表示数如图乙所示，则小灯泡的额定功率为 W；（4）小兰在实验过程中，从滑片在最右端时开始测量，并移动滑片记录多组数据，绘制成 I- U图象，如图丙所示，说明小灯泡灯丝电阻随温度的升高而 （选填“增大”、“减小”或“不变”），该电路所选的滑动变阻器规格为： （填写选项即可）；A．10Ω，0.5A　　B．20Ω，1AC．25Ω，0.5A　　D．30Ω，1A（5）实验过程中，电流表不慎损坏，小美设计了如图丁所示的电路图，也测量出了小灯泡的额定电功率。已知电源电压恒为 U，小灯泡额定电压为 U额，定值电阻的阻值为 R0。实验步骤如下：①只闭合S、S 2，移动滑动变阻器滑片，使电压表示数为 U额；②保持滑片P不动，断开S 2、闭合S 1，读出电压表示数为 U1；③小灯泡的额定电功率 P= （用已知量和所测物理量符号表示）。
（四）焦耳定律
44 .如图所示，在研究“电流通过导体时产生的热量与什么因素有关”时，将电阻丝、、分别装在甲、乙、丙三个相同的透明容器中，容器中密封着等量的空气，橡胶管将密闭容器和装有红色液体的形玻璃管相连，容器内电阻丝的电阻、；另有一个阻值为的电阻丝在容器外部，与电阻丝并联．
( 1 )在实验中，加热空气的好处是空气受热膨胀快而且明显，观察形玻璃管中液面高度差的目的是为了比较 ．
( 2 )若要探究导体产生的热的多少与电流大小是否有关，则应选用 两容器及其相连的形管比较，正确结论是：在电阻和通电时间相同的情况下，通过导体的 越大，产生的热量越多．
( 3 )若要探究导体产生的热的多少与电阻大小是否有关，则应选用 两容器及其相连的形管比较，正确的结论是：在电流和通电时间相同的情况下，导体的 越大，产生的热量越多．
( 4 )通电一段时间后， 容器相连的形管中两侧的液面高度差变化最大．
45 .小红在家煲汤时使用的电饭煲的部分参数如表所示，其简化电路如图乙所示， R1、 R2均是发热电阻（阻值不随温度变化），欲将质量为1.2kg，初温为20℃的汤加热至100℃，设此汤的比热容为，求：
额定电压 220V
额定功率 低温挡 48.4W
高温挡 500W
（1）电饭煲将质量为1.2kg，初温为20℃的汤加热至100℃时，汤需要吸收的热量是多少？
（2）利用电饭煲高温挡煲汤时，将汤由20℃的汤加热至100℃需要16分钟，则在这一过程中电饭煲消耗的电能是多少？
（3）电饭煲在高温挡时，开关S应与哪个触点连接？发热电阻R 1和R 2的电阻分别是多少？
一十三、高低温档位问题
46 .小梦家新买了一口电饭锅，如图所示，通过查看说明书，发现电饭锅工作时有两种状态：一种是锅内的水烧开以前的加热状态，另一种是水烧开后的保温状态，图乙是电饭锅的电路图，是电阻，是加热用的电热丝．
( 1 )自动开关S接通或断开时，电饭锅分别处于哪种状态？说明理由．
( 2 )要是在保温状态下的功率是加热状态下的，与应满足什么关系？
( 3 )“母亲节”到了，小梦想为妈妈准备泡脚水，由于水温较低，小梦先从盛有5kg水的桶中取出2kg水倒入电饭锅中加热4min后，将水倒回水桶中，经过测量桶中水温升高了20（整个过程不计能量损失）．请计算的阻值．
电学
一、电荷
1 .
【答案】 B
【解析】 解：AB、若带电体带正电荷，带电体缺少电子，所以不可能有电子从金属杆流向金属箔，而只能是有一部分电子从金属箔转移到金属杆上，故A错误，B正确；
C、若带电体带负电荷，负电荷将部分转移到金属箔上，从而使金属箔带负电，而带电体仍带负电，故C错误；
D、若带电体带负电荷，由于有多余的电子，则带电体就有一部分电子转移到验电器上，故D错误；
故选：B。
2 .
【答案】 A
【解析】
二、电路设计
3 .
【答案】 A
【解析】 根据题意可知，当电动车上的信号接收器（）接收到信号，再转动电动车钥匙（），车才能正常启动，这说明两 个开关相互影响，是串联在一起的，一起控制电动机，故A符合题意，故BCD不符合题意．
故选A．
4 .
【答案】 B
【解析】
5 .
【答案】 C 丁 120Ω 152cm
【解析】
三、电表测量
6 .
【答案】 D
【解析】 A选项：由图可知，电压表接到了的两端，但正负接线柱接反了，故A错误；
B选项：由图可知，电压表测的是两灯串联的总电压，或电源电压，故B错误；
C选项：由图可知，电压表接到了的两端，测的是的两端电压，故C错误；
D选项：由图可知，电压表与并联，正负接线柱正确，故D正确；
故选D.
7 .
【答案】 B
【解析】
四、故障分析
8 .
【答案】 B
【解析】
9 .
【答案】 D
【解析】
五、图像问题
10 .
【答案】 1022∶11∶2
【解析】
11 .
【答案】 C
【解析】 解：ABC、当滑片位于端时，电路为的简单电路，电压表测电源的电压，电流表测电路中的电流，此时电路中的电流最大，由图像可知，电路中的最大电流为时，电压表的示数为，即电源的电压为，故A正确；
由可得，定值电阻的阻值：，故B正确；
当滑片位于端时，定值电阻与滑动变阻器的最大阻值串联，此时电路中的电流最小，由图像可知，电路中的最小电流，则电路中的总电阻：，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器的最大阻值：，所以滑动变阻器的阻值范围是，故C错误；
D、当定值电阻出现接触不良时，则串联电路断路，电流表示数为，电压表串联在电路中，相当于测量电源电压，其示数为，故D正确。
故选：C。
12 .
【答案】 C
【解析】 解：由图甲可知，与串联，电压表测两端的电压，电流表测电路中的电流。
A、当滑片位于端时，接入电路中的电阻为，电路中的电流最大，由图乙可知，
由可得，定值电阻的阻值：，故A正确；
B、当滑片位于端时，接入电路中的电阻最大，此时电路中的电流最小，电压表的示数最大，
由图乙可知，，则滑动变阻器的最大阻值：，即滑动变阻器的阻值范围是，故B正确；
C、当滑片移动到端时，电路消耗的总功率，故C错误；
D、当滑动变阻器出现接触不良时，电路断路，电路中无电流，则电流表的示数为，电压表串联在电路中测电源两端的电压，其示数为，故D正确。
故选：C。
13 .
【答案】 BD
【解析】
14 .
【答案】 A
【解析】 由电路图可知，元件、串联，故通过它们的电流相等，则由图甲知道，当电流为时，、两元件两端的电压分别为、，故两元件的电功率之比是：．
故选A．
15 .
【答案】
【解析】
16 .
【答案】
【解析】 由电路图可知，当滑片在端时滑动变阻器全部接入，与串联，则电路中电流最小，由图像可知此时电路中的电流，两端的电压，由得
，
因串联电路中总电压等于各分电压之和，所以，电源的电压：
①，
当滑片在端时，滑动变阻器没有连入电路，电压表示数为零，由图像可知这时电路中电流为，
电源电压加在上，则
②，
解①②得：，；
当滑动变阻器的滑片在中点时，则滑动变阻器连入电路的阻值为：
，
则电流表的示数为：
；
由图像可知：电流表示数为时对应的点是．
六、比值问题
17 .
【答案】
【解析】 解：
由电路图可知，当开关闭合，甲、乙两表为电压表时，两电阻串联，甲测串联电路的总电压，乙测两端电压，
串联电路中电流处处相等，
根据，
，
由此可得：；
由电路图可知，当开关断开，甲、乙两表为电流表时，两电阻并联，甲测通过的电流，乙测干路电流，
。
18 .
【答案】 C
【解析】
19 .
【答案】 A
【解析】 由电路图可知，开关闭合后，如果乙为电流表将会造成电源短路，如果甲为电流表将会造成短路，即不发光；
因为灯、都能正常发光，所以甲、乙都为电压表，此时灯、串联，电压表甲测量两端电压，电压表乙测量电源电压；
已知甲、乙两个电表的示数之比是，设甲表示数为，则乙表示数为，
因串联电路中总电压等于各分电压之和，则两端的电压为：，
故灯、两端的电压之比为：
①，
根据，在通电时间和电流相等的条件下，两灯消耗的电能之比等于电压之比，结合①式可知，相同时间内两灯消耗的电能之比是．
故选A．
20 .
【答案】 CD
【解析】
21 .
【答案】∶∶∶∶
【解析】 由图甲所示电路图可知，两电阻串联，通过两电阻的电流I相等，
电压表测两端电压，电压表测两电阻总电压，
由欧姆定律：可知，U=IR，
则：，
已知：和的示数之比为1：3，
解得：：=：1：2\text{；}
两电阻串联，通过它们的电流I相等，
由可知，：=：=1：2\text{；}
由图乙所示电路图可知，两电阻并联，它们两端电压U相等，
电流表测通过的电流，电流表测干路电流，
；
电阻消耗的功率之比：；相同时间内两电阻消耗的电能之比等于消耗的功率之比
七、范围问题
22 .
【答案】 BC
【解析】 由电路图可知，电阻与滑动变阻器串联，电压表测两端的电压，电流表测电路中的电流．
由于电压表的“”量程，当电压表示数为时，
通过的电流为：，
因串联电路中各处的电流相等，且电流表的量程为，滑动变阻器允许的最大电流为，
所以，电路中的最大电流（即电流表的最大示数）为：；
由可得，最小总电阻：，
因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值为：；
则滑动变阻器的阻值变化范围是，故C正确；
该电路的最大功率：，故D错误；
当滑动变阻器接入电路中的阻值最大时电路中电流最小，
为：，
则电流表的变化范围是，故A错误；
由可得，电压表最小示数为：，
则电压表的变化范围是，故B正确；
故选BC．
23 .
【答案】 D
【解析】 由电路图可知，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，灯泡的电阻
灯泡正常发光的电流
两电表的示数均不超过所选量程，灯泡两端的电压不允许超过额定值，故电路最大电流为 Imax=0.5A．
A．当电路中的电流最大时，滑动变阻器接入的电阻最小，此时灯泡两端的电压为2.5V，则滑动变阻器两端的电压
此时滑动变阻器接入的最小电阻
当滑动变阻器接入的电阻越大，电路中的电流越小，电压表的示数也越小，故滑动变阻器接入电路的最大值为20Omega ～20\Omega ，故A错误；
B．电路中最小电流
电流表示数的变化范围是0.18A～0.5A，故B错误；
C．当电路中的电流最小时，灯泡的功率最小，则灯泡的最小功率
故C错误；
D．该电路的最大功率
故D正确．
故选D．
24 .
【答案】 A
【解析】 由电路图知，小灯泡与滑动变阻器串联在电路中，电压表测小灯泡两端的电压，电流表测电路中的电流。A．由图乙知，电压表示数为2.5V时，电路中的电流为0.25A，此时小灯泡正常工作，其额定功率
P额= U额I额=2.5V×0.25A=0.625W
故A为正确选项；B．小灯泡正常工作时，电路中的电流最大，电路的总功率最大为
P总= UI额=4.5V×0.25A=1.125W
故B为错误选项；C．由图甲知，滑片向左滑动过程中，变阻器接入电路的阻值变小，电路中的总电阻变小，电路的电流变大，由图乙知，随着电压增大，电流也增大，而电压的增加量比电流的大，据欧姆定律知，随着电压增大，小灯泡的灯丝电阻变大，故C为错误选项；D．由图乙知，变阻器接入电路的阻值最大时，电路中的电流最小为0.05A，此时电压表示数为0.5V，即小灯泡两端的电压为0.5V。变阻器两端的电压
U滑1= U- U1=4.5V-0.5V=4V
滑动变阻器的最大阻值
电路中的电流最大时，变阻器两端的电压
U滑2= U- U额=4.5V-2.5V=2V
变阻器接入电路的阻值最小为
所以变阻器接入电路的阻值为80Ω~8Ω，故D为错误选项。故答案为A。
25 .
【答案】 C
【解析】 A选项：如图所示，滑动变阻器、定值电阻、小灯泡串联，电流表测电路中的电流，已知小灯泡上标有“”字样，故小灯泡额定电流，故电路中最大电流为，
当滑片移至中点时，小灯泡恰好正常发光，此时电流为，故此时滑动变阻器的阻值为最小值，已知滑动变阻器规格为 “”，中点时的阻值为，故滑动变阻器阻值的变化范围为，故A错误；
B选项：已知滑动变阻器滑片在中点时阻值为，电路中的电流为，小灯泡电压为，
由欧姆定律得，滑动变阻器两端电压为
，
又已知电源电压为，故定值电阻
的电压，
由欧姆定律得，，故B错误；
C选项：当滑动变阻器滑动至阻值最大处时，电流表为最小值，小灯泡的阻值
，
由欧姆定律得，，
已知电流最大电流为，故电流表示数变化的范围为，故C正确；
D选项：由可知，当电路电流最小时，小灯泡功率最小，已知最小电流为，则，故D错误；
故选C.
26 .
【答案】 ABCD
【解析】
八、电能表
27 .
【答案】
【解析】 1：由图知，电能表显示数字为，由于单位是、最后一位是小数位，通过此电能表的用电器消耗的电能．
2：已知灯泡功率，
由可得，该灯泡照明时间．
28 .
【答案】 B
【解析】 A选项：由图可知，小红家消耗了度的电能，故A错误；
B选项：电能表的工作电压是，允许通过的最大电流为，所以，电路中允许接入用电器的最大功率，故B正确；
C选项：电能表是测量用电器消耗的电能的仪表，要串联在干路的最前端，故C错误；
D选项：电能表表盘转动转，电路消耗电能为：；用电器的功率：，远远大于一盏节能灯的功率，故D错误；
故选B.
九、电功率估算
29 .
【答案】 A
【解析】 A．家用空调的电功率通常在，故与题意相符；
B．日关灯的电功率通常在几瓦到几十瓦，故与题意不相符；
C．电冰箱的功率一般在左右，故与题意不相符；
D．普通家用电风扇的电功率一般在左右，故与题意不相符．
故答案为．
一十、灯泡的额定功率和实际功率
30 .
【答案】 A
【解析】
31 .
【答案】 B
【解析】
32 .
【答案】 D
【解析】 由题可知，三个灯泡的额定功率相同，额定电压不同，并且三个灯泡都正常工作，所以实际功率等于额定功率，因为灯泡的亮度由实际电功率决定的，所以三个灯泡亮度相同，故ABC错误，D正确；
故选D．
一十一、动态分析
33 .
【答案】 变大不变
【解析】
34 .
【答案】 增大增大
【解析】 由电路图可知，定值电阻和气敏电阻串联，电压表测两端的电压，电流表测电路中的电流，
因气敏电阻的阻值随天然气浓度的增大而减小，当天然气泄漏时，气敏电阻的阻值减小，由可知，即电流表的示数增大，两端的电压增大，即电压表的示数增大．
故答案为：增大；增大．
一十二、实验
（一）探究欧姆定律
35 .
【答案】 (1)
(2)断开右
(3)电压一定时，导体中的电流与导体的电阻成反比电阻一定时，导体中的电流与导体两端的电压成正比保护电路改变电路中的电流以及保持定值电阻两端电压不变
(4)右B
(5)B
【解析】 (1)在探究电流与电压和电阻的关系实验中，需要用到电流表测通过导体的电流，与导体串联；电压表测导体两端的电压，与导体并联；滑动变阻器调节导体两端的电压，因此一上一下的串联在电路中，并且滑片右移时，电阻变大，则滑动变阻器的左下接线柱接入电路；
根据表格可知，电流表选择的量程，因为电源电压为，所以电压表的量程为．
(2)连接电路时，为了保护电路，开关必须处于断开状态；闭合开关前，滑动变阻器的滑片应移到最大处，即最右端．
(3)由表1数据可知，导体两端的电压一定，导体的电阻从到，再到，相对应的，导体中的电流从到，再到，电阻增加几倍，电流变为原来的几分之一倍，故得出的结论为：电压一定时，导体中的电流与导体的电阻成反比；
由表2数据可知，导体的电阻一定，导体两端的电压从到，再到，相对应的，导体中的电流从到再到．电压增加几倍，电流也增加几倍，故得出的结论为：电阻一定时，导体中的电流与导体两端的电压成正比．
在实验开始时，闭合开关前滑动变阻器的滑片应移至最大阻值处，来保护电路；
探究通过导体的电流和导体两端电压关系时，需保持电阻不同，利用滑动变阻器改变电路中的电流，得到多组实验数据；
探究通过导体的电流与导体电阻关系时，应保持导体两端的电压不变，是通过滑动变阻器来实现的；
综上所述，探究电流与电压、电阻关系的实验时，滑动变阻器起保护电路、改变电路中的电流以及保持定值电阻两端电压不变的作用．
(4)②将电阻换成电阻，闭合开关后发现电压表示数大于，为保持电压表的示数不变，应减小电路中的电流，即滑动变阻器的滑片向右移动增大接入点路的电阻．
③由图3可知，将电阻换成电阻、滑片移动到最右端时电压表的示数大于，说明定值电阻分得的电压仍然太大，即滑动变阻器的最大阻值太小．
(5)根据电路图可知，本实验的结论是：在电阻一定时，电流与其两端的电压成正比，因此图象B符合条件．
36 .
【答案】 (1)断开
(2)右
(3)
(4)控制定值电阻两端电压不变
(5)当电压一定时，通过导体的电流与导体的电阻成反比
(6)
(7)C
【解析】 (1)为了防止短路，闭合电路连接电路时，开关应该断开．
(2)为了保护电路，闭合开关前，滑动变阻器要将全部阻值接入电路，滑动变阻器的滑片要移动到最右端处．
(3)在探究“电流与电阻的关系”的实验中，电压表要测定值电阻两端电压，与定值电阻并联；滑动变阻器要控制定值电阻两端电压不变，要和定值电阻串联，故将滑动变阻器的左下接线柱接入电路即可．
(4)由（3）分析可知，该实验中滑动变阻器的作用除了保护电路外，还有控制定值电阻两端电压不变的作用．
(5)由图像可知，三次实验中对应的电流与电阻的乘积是一个定值，且电阻越大，通过电阻的电流越小；故可得到结论：当电压一定时，通过导体的电流与导体的电阻成反比．
(6)由图丙可知，电流与对应的电阻的乘积为，可知实验中定值电阻两端控制电压为；实验中用的电阻做完实验后，接着把的电阻接入电路，闭合开关，此时定值电阻两端电压变大，大于控制电压，应减小定值电阻的分压，增大滑动变阻器的分压，滑动变阻器接入电路的阻值要变大，滑动变阻器的滑片要向右移动，使电压表示数为时，读出电流表的示数．
(7)由题意可知，电源电压为，定值电阻两端控制电压为，根据串联分压规律可得，滑动变阻器分得的电压为；当接入电路的定值电阻阻值最大时，滑动变阻器接入电路的阻值最大；串联电路中电流大小处处相等，当把的定值电阻接入电路时，可得，即，；即要想完成全部实验滑动变阻器的最大阻值至少不能小于；由于电路中最大电流为，；故可知，为完成整个实验，应该选取规格的滑动变阻器；即C正确，AB错误．
故选C．
（二）测量电阻
37 .
【答案】 断开 滑动变阻器 为了减小误差 0.75 小于 B 0.9V~2.5V
【解析】
38 .
【答案】 (1)；见解析
(2)
【解析】 (1)根据串联电路的特点和欧姆定律可得
由于、、、均为定值，，所以．
(2)小红的方案不能测出的电阻，因为当和闭合时，定值电阻被短路，不能测出断开时通过的电流，小明的方案可以正确的测出的阻值，当开关、闭合时，测出两端的电压，当开关、闭合时，电路总电阻没变，故电流没变，为
故待测电阻的电阻
．
39 .
【答案】 (1)断开，闭合、
(2)根据欧姆定律可得，待测电阻的阻值为
【解析】 (1)只闭合开关、，读出并记录电流表示数；电流表测量的是通过的电流，此时两电阻并联，两电阻的两端电压都等于电源电压，因此根据欧姆定律可得电源电压为．
只闭合开关、，读出并记录电流表示数；两电阻并联，电流表测量的是干路电流，由于并联电路各支路互不影响，故通过定值电阻的电流仍为，根据并联电路电流的规律可得，通过待测电阻的电流为
(2)和并联，根据并联电路电压关系可知，待测电阻的两端电压为；根据欧姆定律可得，待测电阻的阻值为．
40 .
【答案】 (1)．
(2)C
(3)①根据串联电路电压的规律和欧姆定律，可得出待测电阻的表达式．
②将电阻箱阻值调为
③
【解析】 (1)小明设计如图甲所示的方案，通过测量电阻两端电压和通过它的电流，计算得到电阻，其原理为．
(2)由电源由两节干电池串联组成，可知电源电压为，因的阻值约为，由欧姆定律，故电路中的最大电流
小于电流表小量程的分度值，故电路中的电流表不能测量电流；故甲、乙不可行；丙中，使电阻箱连入电路中的电阻为，记下电压表的示数，根据串联电路电压的规律可得出待测电阻的电压，根据分压原理，可求出待测电阻的大小，故丙可行；丁中，由题意，阻值变化范围合适的滑动变阻器一只，将掷于，移动变阻器使电压表示数为，再将掷于，保持变阻器滑片位置不动，调节电阻箱连入电路中的电阻，使电压表示数不变，根据等效替代法，则此时电阻箱连入电路中的电阻大小即为待测电阻的大小，故丁可行，故ABD不符合题意，C符合题意．故选C．
(3)①通过开关的转换分别测量出将电阻箱阻值调至某一值时电压表示数和将电阻箱阻值调为时电压表示数（即电源电压），根据串联电路电压的规律和欧姆定律，可得出待测电阻的表达式．
②将电阻箱阻值调为，记下电压表示数．
③在②中，电压表测电源电压；在①中电阻箱与待测电阻串联，根据串联电路电压的规律，电阻箱的电压为
由欧姆定律，电路的电流
由串联电路电流的规律和欧姆定律，待测电阻的表达式为
．
41 .
【答案】 D
【解析】 ①由电路图可知，被测电阻和滑动变阻器串联，电压表测量电阻两端电压，电流表测量通过电路的电流，根据可求出待测电阻，故①能测出阻值；
②若开关接，对短路，假设能测出通过的电流，但当接时，电流从电流表负接线柱流入，无法测量的电流，故②不能测出阻值；
③无论开关断开或闭合，电流表只测出通过的电流，无法测量的电流，故③不能测出阻值；
④若开关接，移动滑动变阻器的滑片，读出电流表的示数，然后保持滑动变阻器的滑片位置不变，让开关接，调节变阻箱，使电流表的示数不变，得出变阻箱连入的示数，即为阻值，故④能测出阻值，故D正确；
故选D．
（三）测量小灯泡的额定功率
42 .
【答案】 (1)①
②
(2)①
②实际功率
(3)大于
(4)①
②
【解析】 (1)①连接电路时，应选用滑动变阻器进行实验，因为：，即，解得，所以应选．
电流表量程应选更合理，因为：，所以应该选择的量程．
②第次小灯泡的功率为：
，
第次小灯泡的功率为：
，
第次小灯泡的功率为：
．
(2)①由题意可知，小灯泡额定电压为，所以由计算知，小灯泡额定功率为．
②由表格中的数据分析可得出：小灯泡亮度由实际功率决定．
(3)由知，当小灯泡两端电压由变为的过程中，小灯泡阻值变大；
由知电路中的总电阻变小，由电阻的串联规律可知：滑动变阻器阻值的减小量大于小灯泡阻值的增大量．
(4)①在步骤①中，小灯泡与电阻并联，电流表测通过的电流，调节滑动变阻器滑片，使得电流表示数为，根据并联电路电压特点和欧姆定律可知，小灯泡两端的电压为，小灯泡正常发光．
② 在步骤②中，小灯泡与电阻仍并联，电流表测通过小灯泡和电阻的总电流；因电路的连接关系没有改变，各电阻的大小和通过的电流不变，小灯泡仍正常发光，根据并联电路电流的规律，小灯泡的额定电流为：
，小灯泡的额定功率的表达式：
．
43 .
【答案】 A 左 0.75 增大 C
【解析】
（四）焦耳定律
44 .
【答案】 (1)电流通过导体产生热量的多少
(2)乙、丙电流
(3)甲、乙电阻
(4)甲
【解析】 (1)由可知，电阻丝和在相同时间内产生的热量不同，因此会导致密封盒内空气的膨胀情况不同，故会导致形玻璃管中出现液面高度差；因此形玻璃管中液面高度差的目的是为了比较电流通过导体产生热量的多少．
故答案为：电流通过导体产生热量的多少．
(2)要探究导体产生的热的多少与电流大小是否有关，应控制电阻和通电时间一定，则应选用乙和丙两容器及其相连的形管比较，由可知，在相同时间内，电阻相同，电流越大，通过导体时产生的热量越多．
故答案为：乙、丙；电流．
(3)要探究导体产生的热的多少与电阻大小是否有关，应控制电流和通电时间一定，则应选用甲和乙两容器及其相连的形管比较，由可知，在相同时间内，电流相同，电阻越大，通过导体时产生的热量越多．
故答案为：甲、乙；电阻．
(4)通电一段时间后，由可知，甲容器相连的形管中两侧的液面高度差变化最大．
故答案为：甲．
45 .
【答案】 （1）3.84×10 5J；（2）4.8×10 5J；（3）开关S应与触点1连接，发热电阻 R1=96.8Ω， R2=903.2Ω
【解析】 （1）汤需要吸收的热量
（2）由表中数据知，电饭煲高温挡功率为500W，加热16分钟电饭煲消耗的电能为
（3）由图知，开关S接1时，两电阻串联，电路的电阻较大，电源电压一定，由知，电路消耗的功率较小，为保温挡；开关S接2时，电路为R 1的简单电路，电路的电阻较小，电源电压一定，由知，电路消耗的功率较大，为高温挡；则有
即
解得
答：（1）汤需要吸收的热量是；
（2）16分钟电饭煲消耗的电能是；
（3）电饭煲在高温挡时，开关S应与触点1连接，发热电阻，．
一十三、高低温档位问题
46 .
【答案】 (1)S断开时，、串联，此时电饭锅的功率：； S闭合时，被短路，电路为的基本电路，此时电饭锅的功率：； 因为，所以自动开关断开时是保温状态，自动开关闭合时是加热状态；
(2)当=4时，在保温状态下的功率是加热状态下的
(3)的阻值为27.7
【解析】 (1)S断开时，、串联，此时电饭锅的功率：； S闭合时，被短路，电路为的基本电路，此时电饭锅的功率：； 因为，所以自动开关断开时是保温状态，自动开关闭合时是加热状态；
(2)由、以及在保温状态下的功率是加热状态下的可得：化简可得：=4； 所以当=4时，在保温状态下的功率是加热状态下的；
(3)水吸收的热量：； 由和可得，

展开更多......

收起↑
