模块十
机械测绘及技术训练
机械零件测绘
01
视图选择分析
能正确使用常用测量工具测绘零件。
知识点
掌握标准件的测绘方法。
机械零件测绘
任务分析

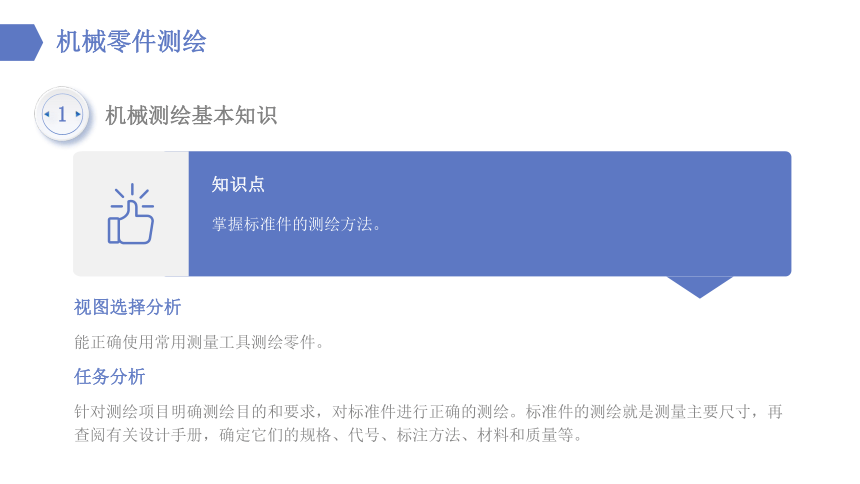

针对测绘项目明确测绘目的和要求，对标准件进行正确的测绘。标准件的测绘就是测量主要尺寸，再查阅有关设计手册，确定它们的规格、代号、标注方法、材料和质量等。
机械测绘基本知识
1
01
02
03

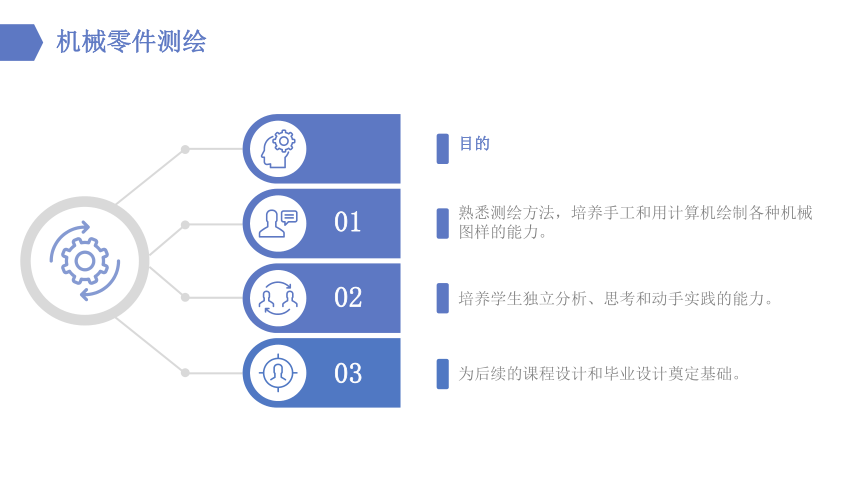

目的
熟悉测绘方法，培养手工和用计算机绘制各种机械图样的能力。
培养学生独立分析、思考和动手实践的能力。
为后续的课程设计和毕业设计奠定基础。
机械零件测绘
熟悉与测绘有关的内容，如视图表达、尺寸测量方法、标准件和常用件、零件图与装配图。

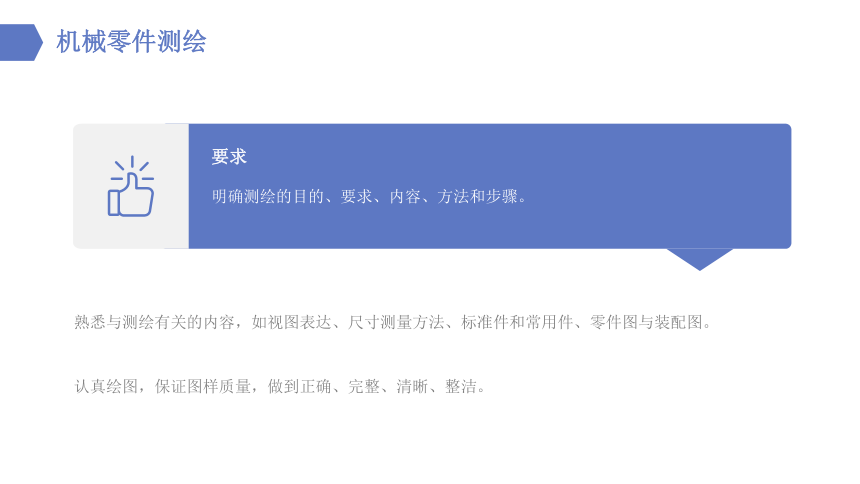

要求
明确测绘的目的、要求、内容、方法和步骤。
机械零件测绘
认真绘图，保证图样质量，做到正确、完整、清晰、整洁。
机械零件测绘

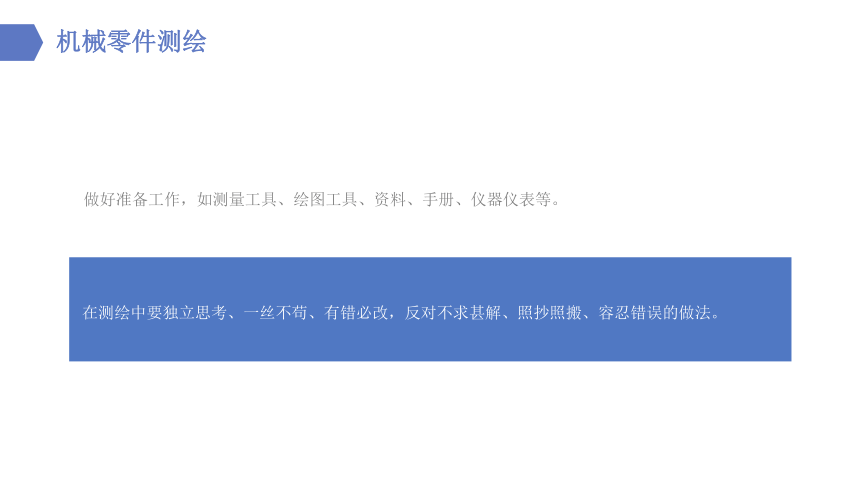

做好准备工作，如测量工具、绘图工具、资料、手册、仪器仪表等。
在测绘中要独立思考、一丝不苟、有错必改，反对不求甚解、照抄照搬、容忍错误的做法。

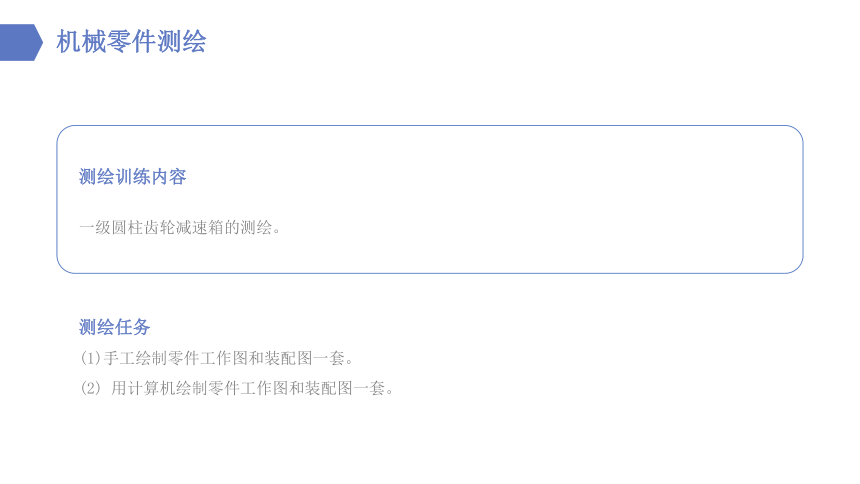

测绘训练内容
一级圆柱齿轮减速箱的测绘。
测绘任务
(1)手工绘制零件工作图和装配图一套。
(2) 用计算机绘制零件工作图和装配图一套。
机械零件测绘
2%
30%
0%

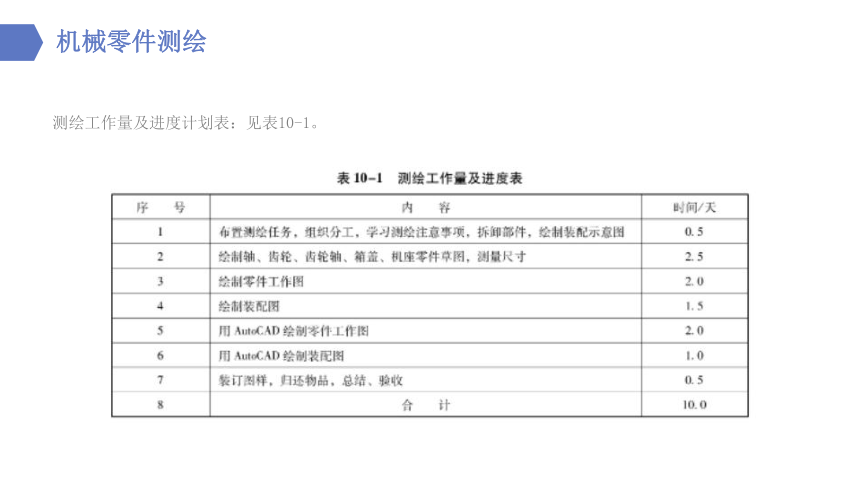

测绘工作量及进度计划表：见表10-1。
机械零件测绘
用AutoCAD绘图轴测图
学生分组

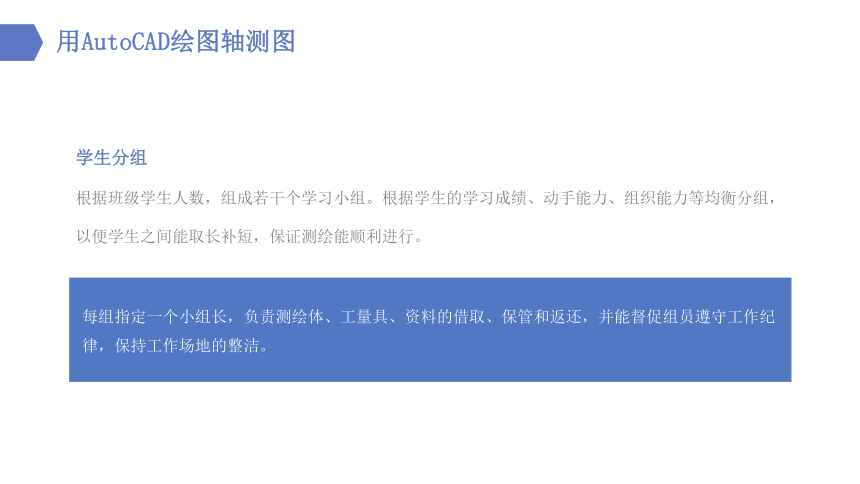

根据班级学生人数，组成若干个学习小组。根据学生的学习成绩、动手能力、组织能力等均衡分组，以便学生之间能取长补短，保证测绘能顺利进行。
每组指定一个小组长，负责测绘体、工量具、资料的借取、保管和返还，并能督促组员遵守工作纪律，保持工作场地的整洁。
测绘装配体：每组一台，测绘之前应对测绘体进行清理、检查。
准备工作
测绘指导书：每人一份。
机械零件测绘
量具和工具：0~150mm游标卡尺、0~25mm千分尺、25~50mm千分尺、钢直尺、活络扳手、螺纹量规、内卡钳、外卡钳等。
参考资料：教科书《机械制图》，国家标准《机械制图》，参考书《机械设计手册》、《机械制图习题图册》。
测绘工具：图板、丁字尺、绘图仪器、绘图纸等绘图用品。
机械零件测绘
测绘教室：测绘用教室 (绘图桌、凳)、计算机绘图教室 (计算机及相应软件)。
2%
30%
0%
常用测量工具如图10-1~图10-4所示。
机械零件测绘
2%
30%
0%
常用测量工具如图10-1~图10-4所示。
机械零件测绘
2%
30%
0%
常用测量工具如图10-1~图10-4所示。
机械零件测绘
2%
30%
0%
常用测量工具如图10-1~图10-4所示。
机械零件测绘
滚动轴承的测定
一般情况下直接查看印刻在轴承上的轴承代号及标记，根据轴承代号中设计手册查出轴承的外径D、内径d、宽度B等几个主要尺寸，然后将其他部分的尺寸按主要尺寸的比例关系画出。
机械零件测绘
视图选择分析
提高机械图样的表达能力，培养综合运用所学知识解决实际问题的能力和独立工作能力。
知识点
知道零件测绘方法和步骤。
机械零件测绘
任务分析
零件的测绘就是依据实际零件画出它的图形，测量出它的尺寸和制定出它的技术要求。
典型机械零件测绘
2
2%
30%
0%
零件的测绘步骤如图10-11所示。
机械零件测绘
了解和分析零件
了解零件的名称、材料、在装配体上的作用、与其他零件的关系，然后对零件的结构形状、制造工艺过程、技术要求及热处理等进行全面的了解和分析。
确定表达方案
在对零件全面了解、认真分析的基础上，根据零件表达方案的选择原则，确定最住表进一步对草图反复进行校对、检查、审核和整理。
机械零件测绘
了解和分析测绘对象
首先应了解零件的名称、用途、材料以及它在机器(或部件)中的位置和作用，然后对该零件进行结构分析和制造方法的大致分析。
绘制零件草图的步骤与要求
零件草图是绘制零件工作图的依据，它必须具备零件工作图的全部内容，应努力做到内容完整、表达正确、图线清晰、比例均匀、要求合理、字体工整。
机械零件测绘
确定视图表达方案
根据显示形状特征的原则，按零件的加工位置或工作位置确定主视图;再按零件的内外结构特点选用必要的其他视图、剖视、断面等表达方法。
2%
30%
0%
绘制零件草图：下面以图10-12所示套筒的零件草图为例说明零件草图的绘制步骤。
机械零件测绘
机械部件测绘
02
技能点
提高机械图样的表达能力，培养综合运用所学知识解决实际问题的能力和独立工作能力。
知识点
掌握部件测绘方法和步骤。
机械部件测绘
任务分析
部件测绘，就是对现有机器或部件(统称装配体)进行分析，在了解部件工作原理的基础上，绘出部件装配示意图，测量并绘制出所有非标准零件的草图，然后由零件草图及装配示意图整理绘制装配图。
20%
30%
40%
50%
部件测绘的要求
了解装配体的名称、用途、性能、结构和工作原理。
明确各零件之间的装配关系、连接方式，了解装拆的先后顺序。
掌握零件、部件测绘方法和步骤，提高综合机械图样的表达能力。
机械部件测绘
了解和分析测绘对象
在测绘前，首先要对装配体进行全面分析和研究，通过观察、研究、分析该装配体的结构和工作情况及认真阅读指导书，可以了解装配体的用途、性能、工作原理、结构特点以及零件间的装配关系。
拆卸装配体
拆卸过程一般按零件组装的反顺序逐个拆卸，对拆下的零件进行编号、分类、登记弄清各零件的名称、作用等，并弄清零件间的配合关系和配合性质。
机械部件测绘
机械部件测绘
画装配示意图
采用简单的线条和机构运动的常用图例符号绘制出部件大致轮廓的装配图样，以表达各零件之间的相对位置、装配与连接关系、传动路线及工作原理等，它是绘制装配工作图的重要依据。
画非标准零件的草图
画非标零件草图的步骤与方法: 零件分析→确定表达方案→徒手目测绘草图→注上尺寸界线及尺寸线→测量→注上尺寸数值(技术要求可暂不确定)。
列出标准件统计表
对于拆下的标准件，应查阅手册进行核对，写出名称、标记代号、数量。必要时应记下主要尺寸，供画装配图时用。
画配图
装配图正确与否非常重要，为防止不必要的返工，先画一张非正式的装配图，相当于草图，但要严格按照比例，注意布图，对线型、字体等不作严格要求，图面应清楚，便于检查核对。
机械部件测绘
机械部件测绘
画装配图
对装配草图进行仔细审核后再画正式的装配图，技术要求由指导教师给出。
图纸折香
为了方便保存和携带，画好的图纸应按国家标准 A4 图纸幅面尺寸折叠。折叠后连同草图一起装入资料袋内。
2%
30%
0%
绘制图10-20所示一级圆柱齿轮减速器的装配图。
机械部件测绘
