模块九
装配图
识读装配图
01
识读装配图

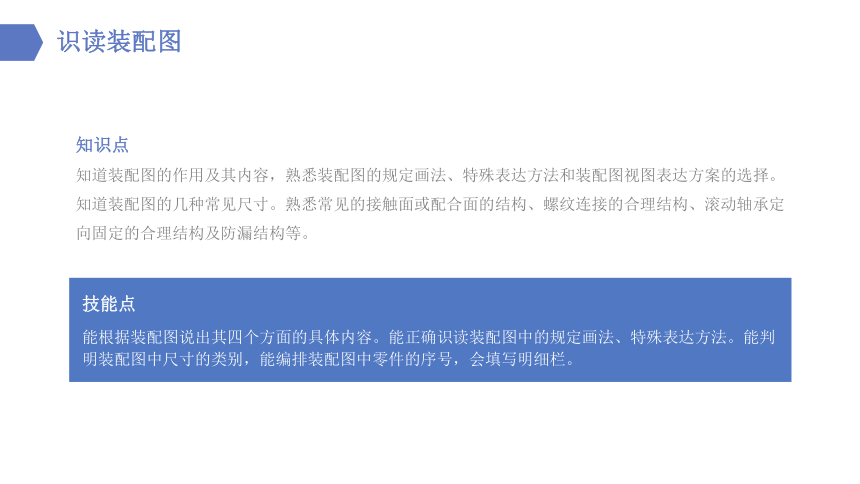

知识点
知道装配图的作用及其内容，熟悉装配图的规定画法、特殊表达方法和装配图视图表达方案的选择。知道装配图的几种常见尺寸。熟悉常见的接触面或配合面的结构、螺纹连接的合理结构、滚动轴承定向固定的合理结构及防漏结构等。
技能点
能根据装配图说出其四个方面的具体内容。能正确识读装配图中的规定画法、特殊表达方法。能判明装配图中尺寸的类别，能编排装配图中零件的序号，会填写明细栏。

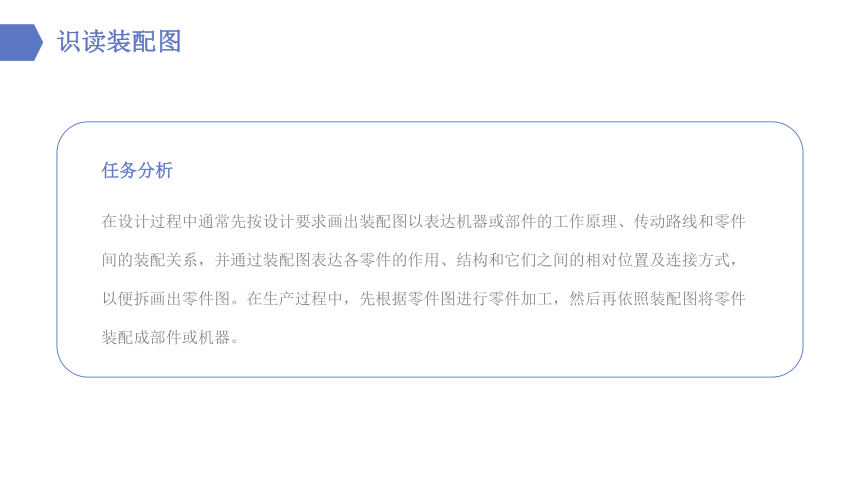

任务分析
在设计过程中通常先按设计要求画出装配图以表达机器或部件的工作原理、传动路线和零件间的装配关系，并通过装配图表达各零件的作用、结构和它们之间的相对位置及连接方式，以便拆画出零件图。在生产过程中，先根据零件图进行零件加工，然后再依照装配图将零件装配成部件或机器。
识读装配图
2%
30%
0%

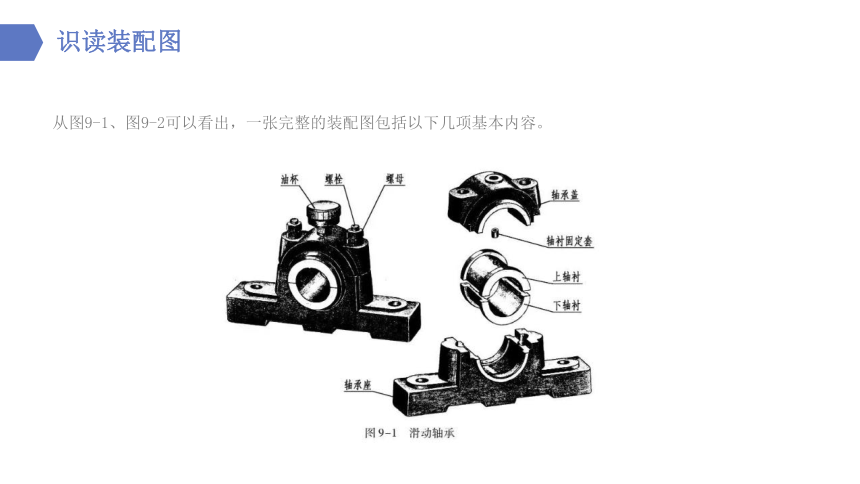

从图9-1、图9-2可以看出，一张完整的装配图包括以下几项基本内容。
识读装配图
2%
30%
0%

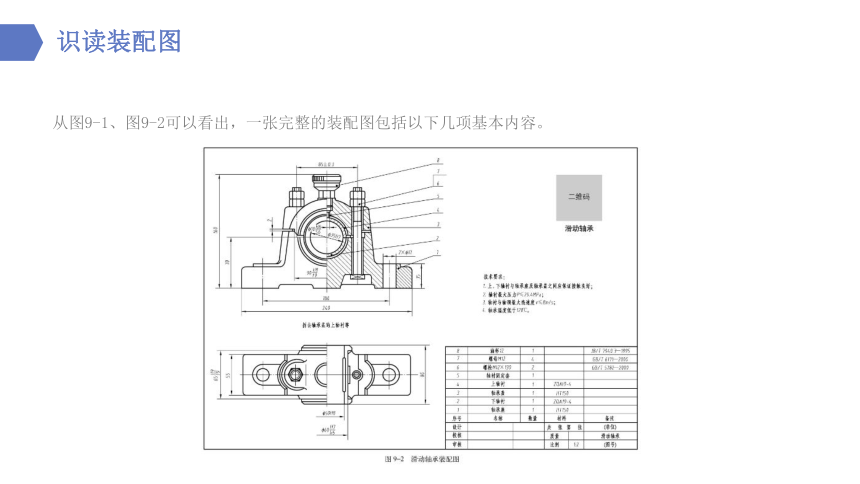

从图9-1、图9-2可以看出，一张完整的装配图包括以下几项基本内容。
识读装配图
一组图形
装配图中的一组图形用来表达机器(或部件) 的工作原理、装配关系和结构特点。前面所述机件的表达方法可以用来表达装配图，但由于装配图表达重点不同，还需要一些规定的表示法和特殊的表示法。
必要的尺寸
标注出反映机器(或部件) 规格(性能) 的尺寸、安装尺寸，以及零件之间的装配尺寸和外形尺寸等。
识读装配图
识读装配图

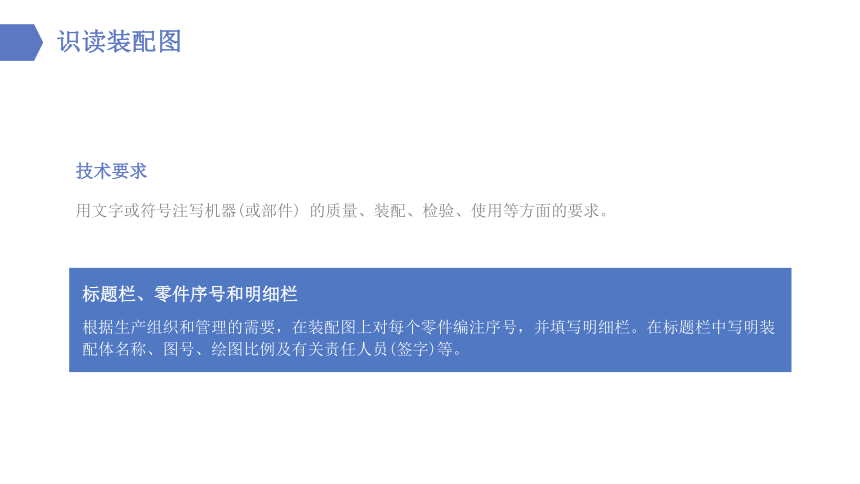

技术要求
用文字或符号注写机器(或部件) 的质量、装配、检验、使用等方面的要求。
标题栏、零件序号和明细栏
根据生产组织和管理的需要，在装配图上对每个零件编注序号，并填写明细栏。在标题栏中写明装配体名称、图号、绘图比例及有关责任人员(签字)等。
2%
30%
0%

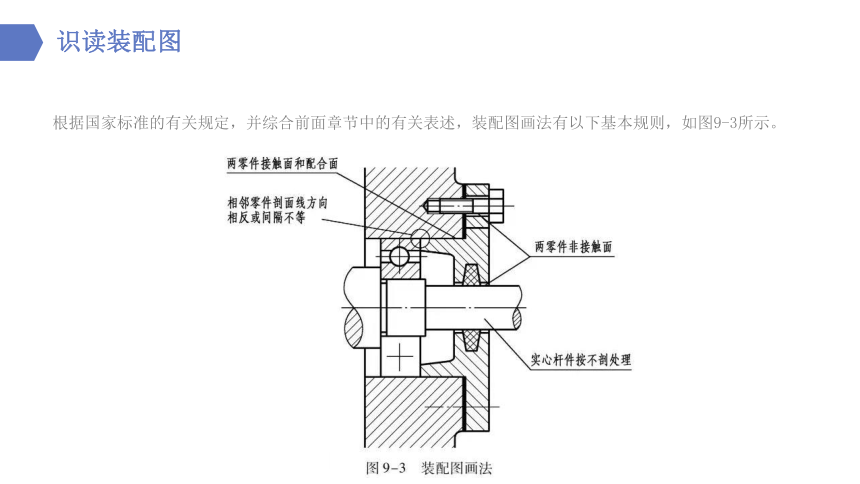

根据国家标准的有关规定，并综合前面章节中的有关表述，装配图画法有以下基本规则，如图9-3所示。
识读装配图
识读装配图

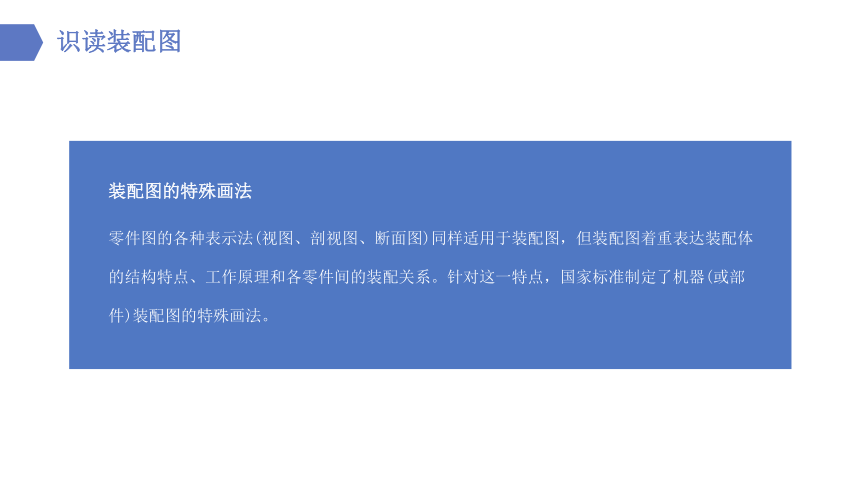

装配图的特殊画法
零件图的各种表示法(视图、剖视图、断面图)同样适用于装配图，但装配图着重表达装配体的结构特点、工作原理和各零件间的装配关系。针对这一特点，国家标准制定了机器(或部件)装配图的特殊画法。
01
02
03
04

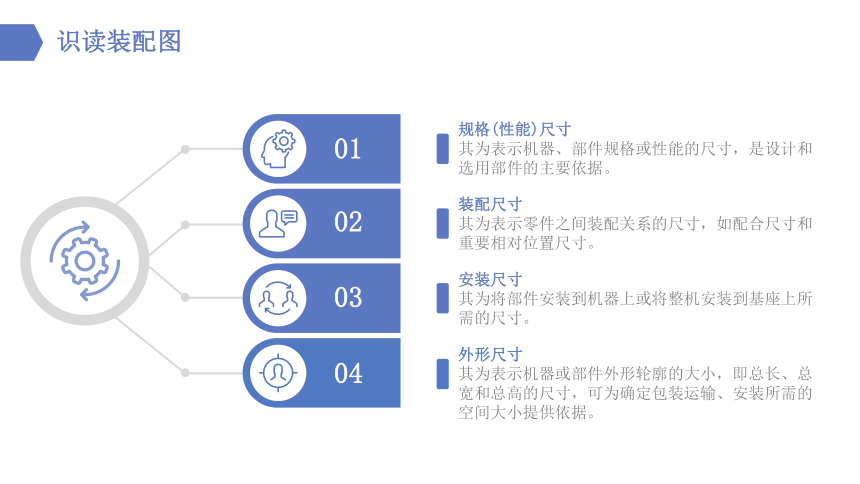

规格(性能)尺寸
其为表示机器、部件规格或性能的尺寸，是设计和选用部件的主要依据。
装配尺寸
其为表示零件之间装配关系的尺寸，如配合尺寸和重要相对位置尺寸。
安装尺寸
其为将部件安装到机器上或将整机安装到基座上所需的尺寸。
外形尺寸
其为表示机器或部件外形轮廓的大小，即总长、总宽和总高的尺寸，可为确定包装运输、安装所需的空间大小提供依据。
识读装配图

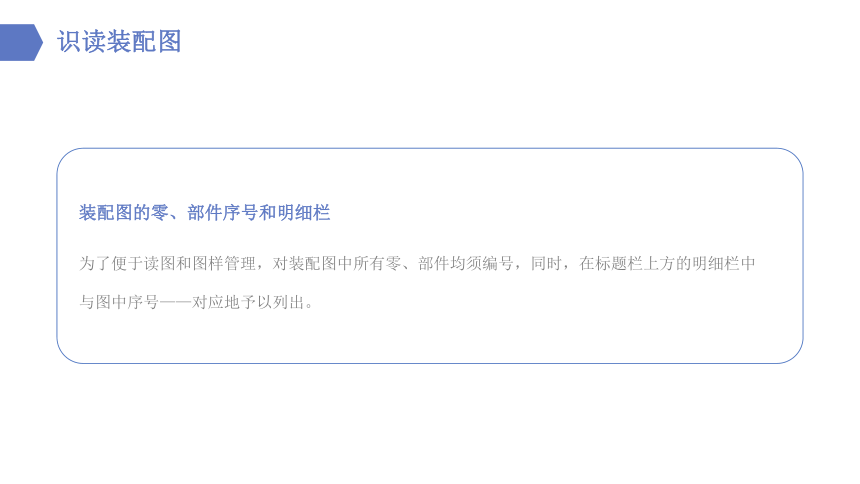

装配图的零、部件序号和明细栏
为了便于读图和图样管理，对装配图中所有零、部件均须编号，同时，在标题栏上方的明细栏中与图中序号——对应地予以列出。
识读装配图
2%
30%
0%
两个零件在同一方向上只能有一个接触面和配合面，如图9-10所示。
识读装配图
由装配图拆画零件图
02
技能点
能正确识读简单装配图，能初步根据装配图拆画零件图。
知识点
识读装配图的基本要求与一般方法步骤。
由装配图拆画零件图
任务分析
机器在设计过程中先画出装配图，再由装配图拆画零件图。维修机器时如果其中某个零件损坏，也要将该零件拆画出来。
2%
30%
0%
下面以图9-17所示的齿轮油泵为例，说明由装配图拆画零件图的方法和步骤。
由装配图拆画零件图
概括了解
齿轮油泵是机器中用来输送润滑油的一个部件，由泵体，左、右端盖，传动齿轮轴和齿轮轴等15种零件装配而成。
齿轮油泵装配图用两个视图表达。全剖的主视图表达了零件间的装配关系，左视图沿左端盖处的垫片与泵体结合面剖开，并用局部剖画出油孔，表示了部件吸、压油的工作原理及其外部形状。
了解部件的装配关系和工作原理
泵体6的内腔容纳一对齿轮。将齿轮轴2、传动齿轮轴3装人泵体后，由左端盖1、右端盖7支撑这一对齿轮轴做旋转运动。由销4将左、右端盖与泵体定位后，再用螺钉15连接。为防止泵体与泵盖结合面及齿轮轴伸出端漏油，分别用垫片5及密封圈8、压盖9、压盖螺母10密封。
由装配图拆画零件图
由装配图拆画零件图
分析零件，拆画零件图
对部件中主要零件的结构形状进一步分析，可加深对零件在装配体中的功能及零件间装配关系的理解，也为拆画零件图打下基础。
根据明细栏与零件序号，在装配图中逐一对照各零件的投影轮廓进行分析，其中标准件是规定画法，垫片、密封圈、压盖和压紧螺母等零件形状都比较简单，不难看懂。本例需要分析的零件是泵体和左、右端盖。
画装配图的方法与步骤
03
视图选择分析
能绘制简单的装配图。
知识点
熟悉装配图绘制的一般方法与步骤。
画装配图的方法与步骤
任务分析
绘制机械图样有新设计和测绘之分。新设计时，无实物参照，应先画出表达总体设计方案的装配图，再画出零件图。测绘是指根据实物测量绘制机械图样。
画装配图
1
2%
30%
0%
首先将装配体的实物或装配轴测图(如图9-24所示)。
画装配图的方法与步骤
2%
30%
0%
轴测分解图(如图9-25所示)。
画装配图的方法与步骤
2%
30%
0%
对照装配示意图(如图9-26所示)。
画装配图的方法与步骤
画装配图的方法与步骤
主视图的选择
主视图的投射方向应能反映部件的工作位置和部件的总体结构特征，同时能较集中地反映部件的主要装配关系和工作原理。铣刀头座体水平放置，主视图是通过轴7轴线的全剖视图，并在轴两端作局部剖视。
其他视图的选择
其他视图的选择，主要应考虑对尚未表达清楚的装配关系及零件形状等加以补充。
其他视图的选择
其他视图的选择，主要应考虑对尚未表达清楚的装配关系及零件形状等加以补充。
确定比例、图幅，合理布图
画装配图前，应根据部件结构的大小、复杂程度及其拟订的表达方案，确定画图的比例、图幅，要考虑为尺寸标注、零件序号、明细栏及技术要求等留出位置，使布局合理。
画装配图的方法与步骤
视图选择分析
会用AutoCAD直接绘制装配图。
知识点
外部参照绘图。
画装配图的方法与步骤
任务分析
前面介绍了手工绘制装配图的一般方法与步骤，由于计算机绘图的快速发展和广泛使用，手工画图一般只是帮助构思，实际应用的图样大多是计算机绘制的。
用AutoCAD画装配图
2
2%
30%
0%
画装配图时，应选好比例尺，布置好图面。如图9-28所示为装配图的布置。
画装配图的方法与步骤
2%
30%
0%
菜单:[Insert (插入)] /[外部参照]，系统弹出的对话框如图9-29所示。
画装配图的方法与步骤
2%
30%
0%
单击左上角的附着图标，如图9-30所示。
画装配图的方法与步骤
视图选择分析
能用堆叠功能标注装配尺寸，用引线标注序号，用表格功能设置明细栏。
知识点
堆叠、序号标注、表格插入。
画装配图的方法与步骤
任务分析
在学习了AutoCAD 2021尺寸标注的基础上，应进一步提高装配图中尺寸标注方法应用技能，以达到能够灵活运用。
装配图标注尺寸及明细栏制作
3
01
02
03
堆叠文字是指应用于多行文字对象和多重引线中的字符的分数和公差格式。
1.使用特殊字符可以指示如何堆叠选定的文字。
2.手动堆叠。
3.自动堆叠数字字符和公差字符。
画装配图的方法与步骤
2%
30%
0%
[多重引线样式管理器]对话框如图9-47所示。
画装配图的方法与步骤
2%
30%
0%
新建多重引线后可对引线格式、结构及内容按要求进行设置，如图9-48所示。
画装配图的方法与步骤
2%
30%
0%
可在[表格样式]对话框(见图9-49)中设置表格。
画装配图的方法与步骤
2%
30%
0%
新建样式，如图9-50所示，按要求进行修改。
画装配图的方法与步骤
