模块八
零件图
零件图的识读
01
2%
30%
0%

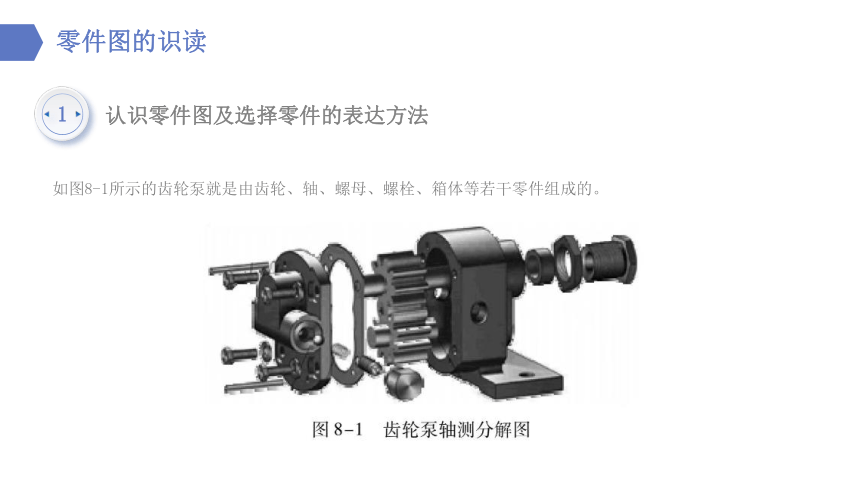

如图8-1所示的齿轮泵就是由齿轮、轴、螺母、螺栓、箱体等若干零件组成的。
零件图的识读
认识零件图及选择零件的表达方法
1
01
02
03
04

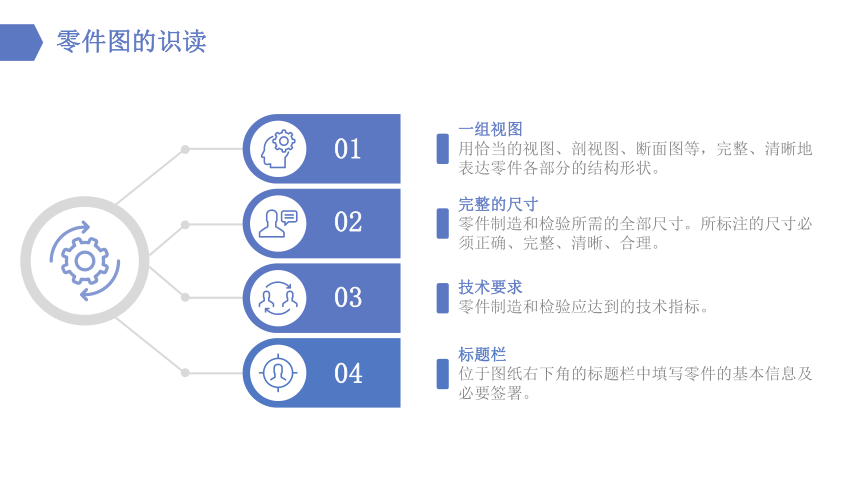

一组视图
用恰当的视图、剖视图、断面图等，完整、清晰地表达零件各部分的结构形状。
完整的尺寸
零件制造和检验所需的全部尺寸。所标注的尺寸必须正确、完整、清晰、合理。
技术要求
零件制造和检验应达到的技术指标。
标题栏
位于图纸右下角的标题栏中填写零件的基本信息及必要签署。
零件图的识读
2%
30%
0%

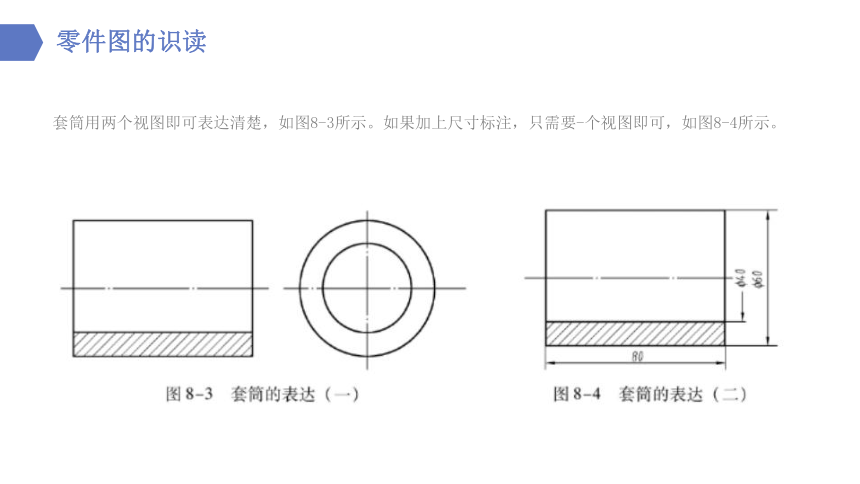

套筒用两个视图即可表达清楚，如图8-3所示。如果加上尺寸标注，只需要-个视图即可，如图8-4所示。
零件图的识读
零件图的识读

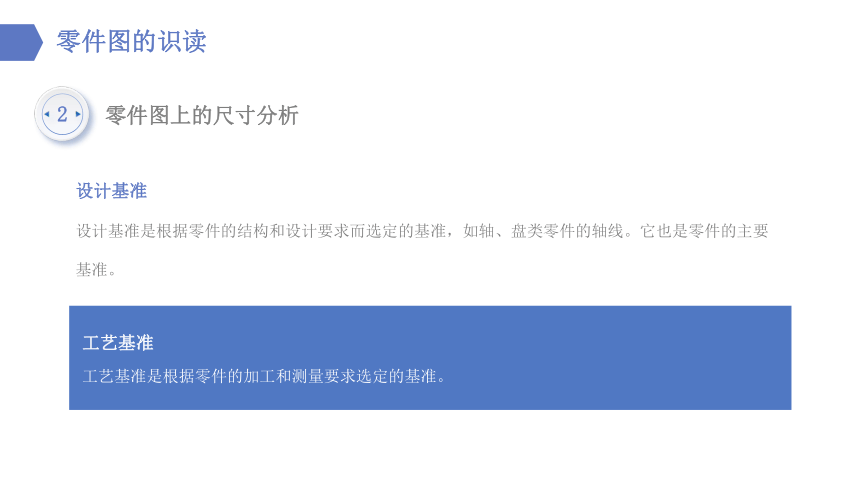

设计基准
设计基准是根据零件的结构和设计要求而选定的基准，如轴、盘类零件的轴线。它也是零件的主要基准。
工艺基准
工艺基准是根据零件的加工和测量要求选定的基准。
零件图上的尺寸分析
2
2%
30%
0%

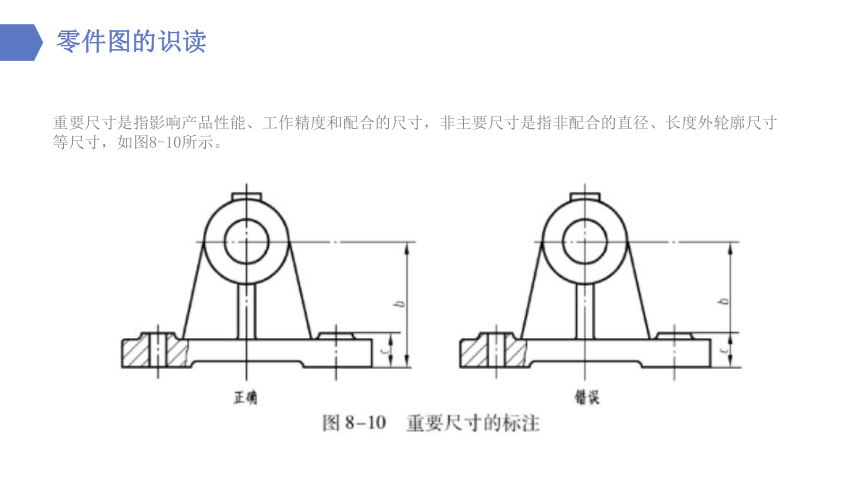

重要尺寸是指影响产品性能、工作精度和配合的尺寸，非主要尺寸是指非配合的直径、长度外轮廓尺寸等尺寸，如图8-10所示。
零件图的识读

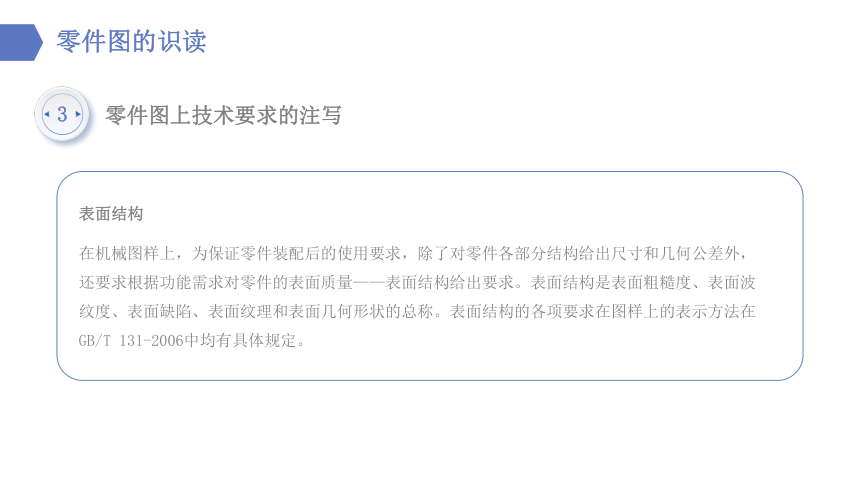

表面结构
在机械图样上，为保证零件装配后的使用要求，除了对零件各部分结构给出尺寸和几何公差外，还要求根据功能需求对零件的表面质量——表面结构给出要求。表面结构是表面粗糙度、表面波纹度、表面缺陷、表面纹理和表面几何形状的总称。表面结构的各项要求在图样上的表示方法在 GB/T 131-2006中均有具体规定。
零件图的识读
零件图上技术要求的注写
3
零件图的识读

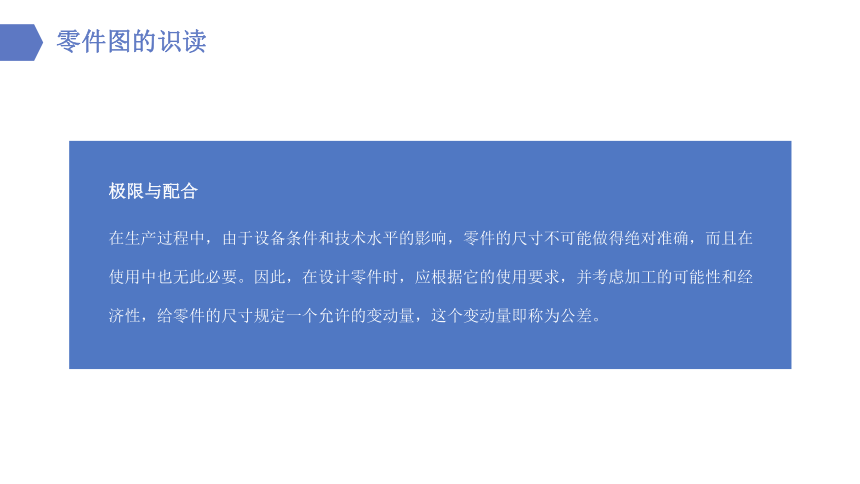

极限与配合
在生产过程中，由于设备条件和技术水平的影响，零件的尺寸不可能做得绝对准确，而且在使用中也无此必要。因此，在设计零件时，应根据它的使用要求，并考虑加工的可能性和经济性，给零件的尺寸规定一个允许的变动量，这个变动量即称为公差。

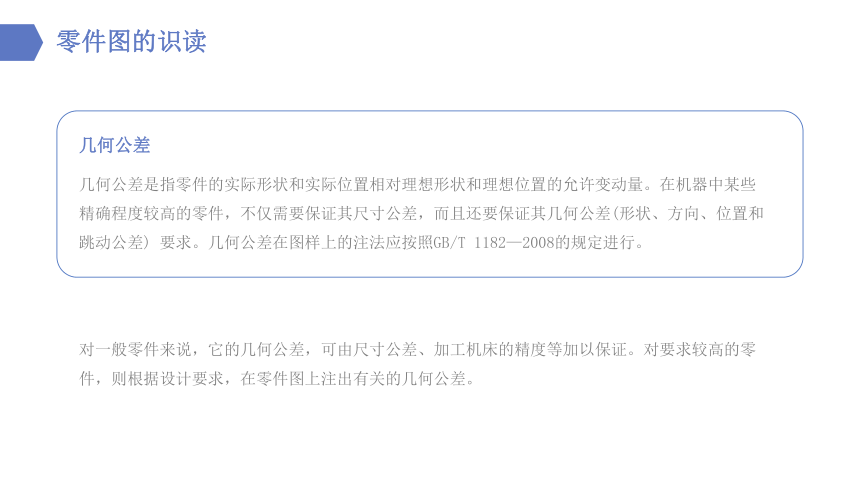

几何公差
几何公差是指零件的实际形状和实际位置相对理想形状和理想位置的允许变动量。在机器中某些精确程度较高的零件，不仅需要保证其尺寸公差，而且还要保证其几何公差(形状、方向、位置和跳动公差) 要求。几何公差在图样上的注法应按照GB/T 1182—2008的规定进行。
对一般零件来说，它的几何公差，可由尺寸公差、加工机床的精度等加以保证。对要求较高的零件，则根据设计要求，在零件图上注出有关的几何公差。
零件图的识读
2%
30%
0%

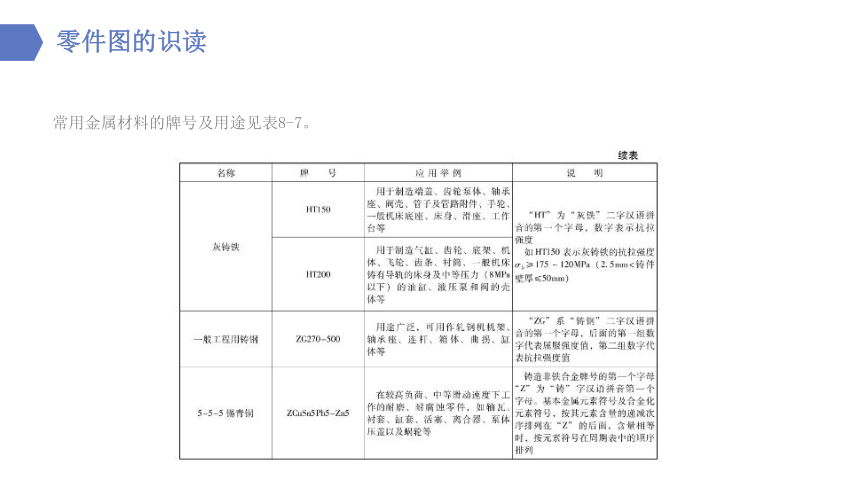

常用金属材料的牌号及用途见表8-7。
零件图的识读
2%
30%
0%
常用金属材料的牌号及用途见表8-7。
零件图的识读
零件图的识读
铸造零件的工艺结构
在铸造零件时，一般先用木材或其他容易加工制作的材料制成模样，将模样放置于型砂中，当型砂压紧后，取出模样，再在型腔内浇入铁水或钢水，待冷却后取出铸件毛坏。对零件上有配合关系及要求较高的表面，还要切削加工，才能使零达到最后的技术要求。
认识零件上的工艺结构
4
2%
30%
0%
零件上与其他零件接触或配合的表面一般应切削加工。为了减少加工面、保持良好的接触和配合，常在接触面处设计出凸台或凹坑，如图8-32所示。
零件图的识读
2%
30%
0%
为便于装配并防止锐角伤人，在轴端、孔口及零件的端部，常常加工出倒角。倒角的型式如图8-33所示。
零件图的识读
2%
30%
0%
在车削螺纹时为便于退刀，或使相配的零件在装配时表面能良好地接触，需要在待加工面末端先切出退刀槽或砂轮越程槽，退刀槽的结构和尺寸如图8-34所示。
零件图的识读
读零件图
02
读零件图
读零件图的日的
读零件图，就是根据零件图想象出零件的结构形状，同时弄清零件在机器中的作用，零件的自然概况、尺寸类别、尺寸基准和技术要求，以便在制造零件时采用合理的加工方响半。
读轴套类零件图
1
分析视图，想象形状
首先找出主视图，确定各视图间的关系，并找到剖视、断面的剖切位置、投射方向等，然后再研究各视图的表达重点。
概括了解
根据标题栏了解零件的名称、材料、编号及图形的比例大小等。必要时还需要结合装配图或其他设计资料，弄清它在什么机器上使用，并大致了解零件的功用和形状。
读零件图
形体分析
根据零件的功用和视图特征，从图上对零件进行形体分析，把它分解成几个部分。
尺寸分析
根据零件图上标注尺寸的原则来分析尺寸，首先找出各个方向的主要基准，再按形体分析图样上标注的各个尺寸，分清哪些是零件的主要尺寸。
了解技术要求
首先了解零件的加工精度、公差和表面结构。其次再分析和了解零件图中所注写的其他技术要求和说明 (如热处理要求等)。
读零件图
2%
30%
0%
图8-36轴套类零件图。
读零件图
视图选择分析
盘盖类零件的主要加工面通常是在车床或磨床上加工的。因此，选择其主视图时，一般应按加工位置，即将轴线呈水平放置，并进行适当剖视，以表达某些结构。
结构与用途分析
盘盖类零件主要包括轮、盘、盖等。轮一般用来传递动力和扭矩，盘主要起支撑、轴向定位等作用，盖主要用来密封。
读零件图
尺寸标注分析
盘盖类零件的宽度和高度方向的基准都是回转轴线，长度方向的主要基准是经过加工的较大端面或要求较高的端面。
读盘盖类零件图
2
视图选择分析
因叉架类零件一般都是锻件或铸件，往往要在多种机床上加工，各工序的加工位置不尽相同，而且，又架类零件的结构形状有的比较复杂，还常有倾斜或弯曲的结构。
结构与用途分析
叉架类零件包括各种用途的拨叉和支架。拨叉主要用在机床、内燃机等各种机器的操纵机构上，操纵机器、调节速度。
读零件图
尺寸标注分析
叉架类零件在长、宽、高三个方向的主要基准一般为孔的中心线(或轴线)、对称平面和较大的加工面。
读叉架类零件图
3
结构与用途分析
箱体类零件包括机座、箱体或机壳等。这类零件一般是机器或部件的主体部分，它起着支撑、包容其他零件的作用，因此多为中空的壳体，其周围一般分布有连接螺孔等，结构形状复杂，加工工序亦较多，一般多为铸件。
视图选择分析
箱体类零件的加工工序较多，装夹位置又不固定，因此一般均按工作位置和形状特征原则选择主视图，其他视图至少有两个或两个以上。
读零件图
读箱体类零件图害
4
读零件图
尺寸标注分析
箱体类零件的长、宽、高三个方向的主要基准采用中心线、轴线、对称平面和较大的加工平面。因结构形状复杂，定位尺寸多，各孔中心线(或轴线) 间的距离一定要直接标注出来。此类零件中，凡与其他零件有配合或装配关系的尺寸和影响机器性能的尺寸，均属于主要尺寸，必须注意与其他零件的一致性，并直接从基准标注出。
用AutoCAD画零件图
03
技能点
能绘制中等复杂程度的零件图。
知识点
零件图绘制的一般过程;零件图中尺寸公差、形位公差、表面结构的注写。
用AutoCAD画零件图
任务分析
在前面章节中已详细介绍了AutoCAD 2021的基础知识、二维图形的绘制方法及尺寸标注和文本标注。
图块
在机械工程中有大量反复的图形，如粗糙度、轴承、螺栓、螺钉等。在作图时，可事先将它们生成图块。图块是用一个图块名命名的一组图形实体的总称，也称为块AutoCAD把图块当作一个单一的实体来处理。用户可以根据需要将制作的图块插入到图中的任意指定位置，插入时可以指定不同的比例和旋转角度。
用AutoCAD画零件图
01
02
03
使用图块的优点如下：
1)高效绘制图形中相同或类似的结构和符号。
2) 节省存储的空间。
3) 方便编辑。
用AutoCAD画零件图
2%
30%
0%
按尺寸绘制图8-58所示机件图样，并标注表面结构。
用AutoCAD画零件图
用AutoCAD画零件图
尺寸公差
尺寸公差是指在切削加工中零件尺寸允许的变动量。在公称尺寸相同的情况下，尺寸公差越小，则尺寸精度越高。
设计人员在用AutoCAD绘制图纸的时候，可以通过以下两种方法来创建尺寸公差
在[替代当前样式] 对话框的[公差] 选项卡中设置尺寸的上、下极限偏差。
标注时利用多行文字编辑器，选择堆叠文字方式标注尺寸公差。
2%
30%
0%
绘制图8-63所示图样，并标注尺寸公差。
用AutoCAD画零件图
油泵盖零件图的绘制
使用AutoCAD 2021绘制工程图时，仅仅掌握绘图命令是远远不够的，要做到能够高效精确地绘图，还必须掌握计算机绘图的基本步骤，即设置绘图环境、绘制图形、尺寸标注、粗糙度标注、文字注释和填写标题栏。下面将通过绘制油泵盖零件图来介绍AutoCAD 2021绘图的一般操作流程。
用AutoCAD画零件图
2%
30%
0%
图8-74所示油泵盖零件图是一个典型的盘类零件，用了一个全剖视的主视图和一个左视图来完整地表达。
用AutoCAD画零件图
