模块七
常用件与标准件表达
螺纹与螺纹紧固件
01
螺纹与螺纹紧固件
螺纹要素

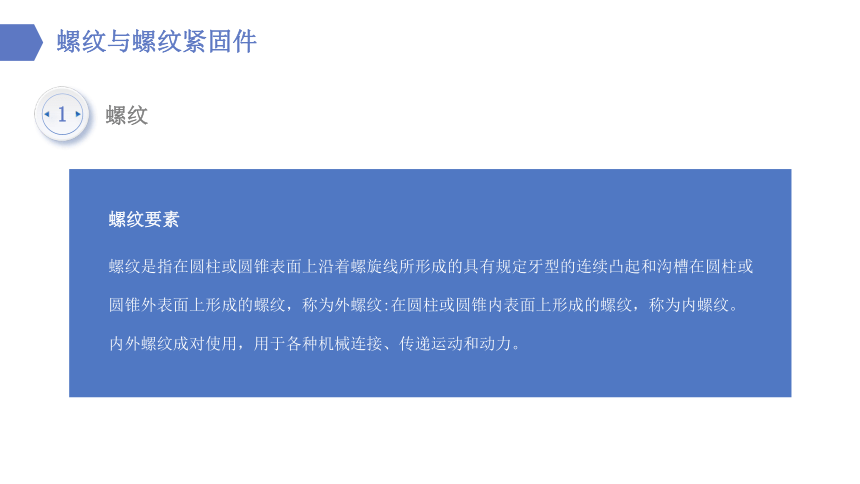

螺纹是指在圆柱或圆锥表面上沿着螺旋线所形成的具有规定牙型的连续凸起和沟槽在圆柱或圆锥外表面上形成的螺纹，称为外螺纹:在圆柱或圆锥内表面上形成的螺纹，称为内螺纹。内外螺纹成对使用，用于各种机械连接、传递运动和动力。
螺纹
1
2%
30%
0%

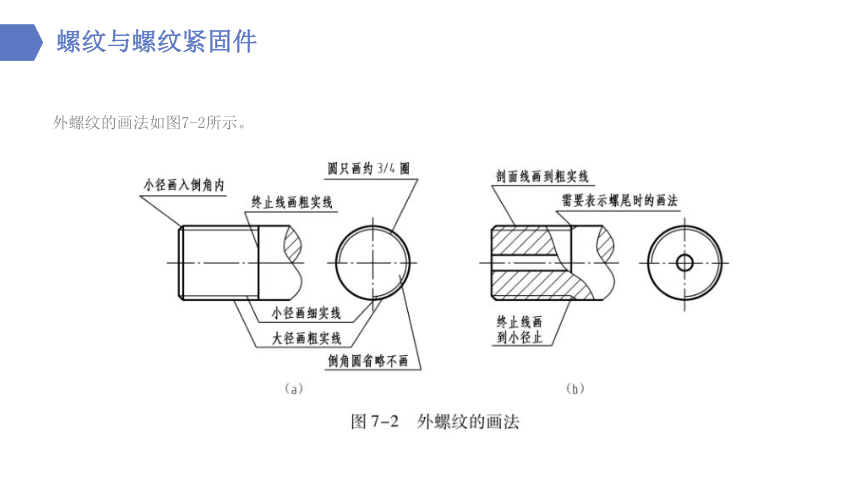

外螺纹的画法如图7-2所示。
螺纹与螺纹紧固件
螺纹与螺纹紧固件
内螺纹的画法

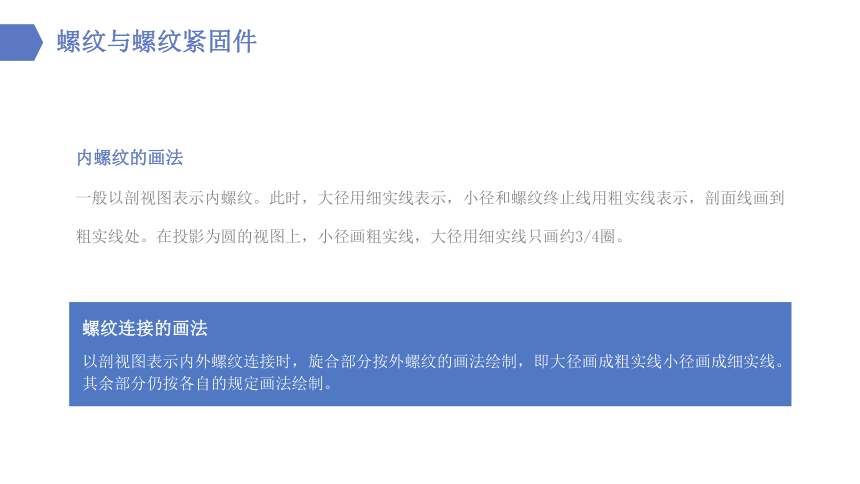

一般以剖视图表示内螺纹。此时，大径用细实线表示，小径和螺纹终止线用粗实线表示，剖面线画到粗实线处。在投影为圆的视图上，小径画粗实线，大径用细实线只画约3/4圈。
螺纹连接的画法
以剖视图表示内外螺纹连接时，旋合部分按外螺纹的画法绘制，即大径画成粗实线小径画成细实线。其余部分仍按各自的规定画法绘制。
梯形螺纹的标记
梯形螺纹的完整标记形式与普通螺纹相似，由螺纹代号、螺纹公差带代号和螺纹旋合长度代号三部分组成。

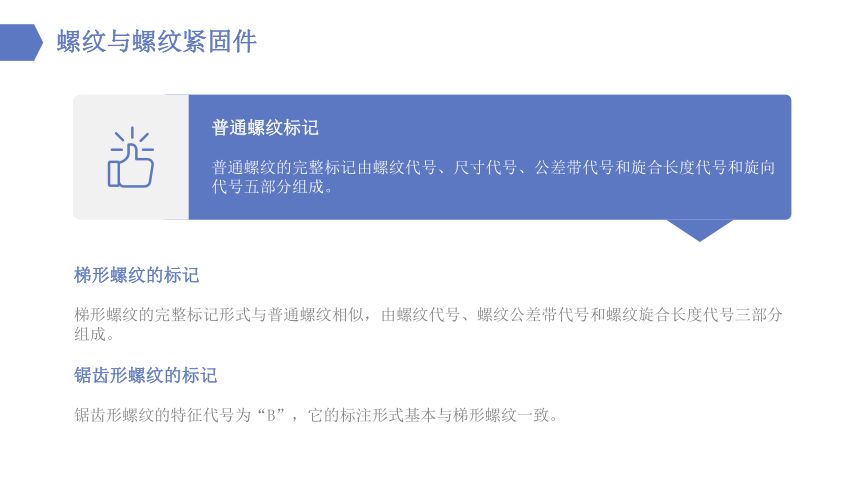

普通螺纹标记
普通螺纹的完整标记由螺纹代号、尺寸代号、公差带代号和旋合长度代号和旋向代号五部分组成。
螺纹与螺纹紧固件
锯齿形螺纹的标记
锯齿形螺纹的特征代号为“B”，它的标注形式基本与梯形螺纹一致。
大学生安全教育是高校治安形势的需要
随着高等教育事业的发展和改革开放的深入，高校由原来单一的教学封闭型转变为全方位、多功能、开放型的“小社会”。
校园内不仅有教学区、生活区，有的还混杂家属区、居民区；不仅有教学，科研设施，还有工厂、超市、书店、银行、邮局、医院、宾馆等生活服务设施和机构。
大学生安全教育是满足学生的需要
大学生是一群特殊的社会群体，由于他们的年龄层次、人生阅历、生活环境、文化背景等因素，对可能发生的安全问题缺乏必要的重视和警惕。
螺纹与螺纹紧固件
2%
30%
0%

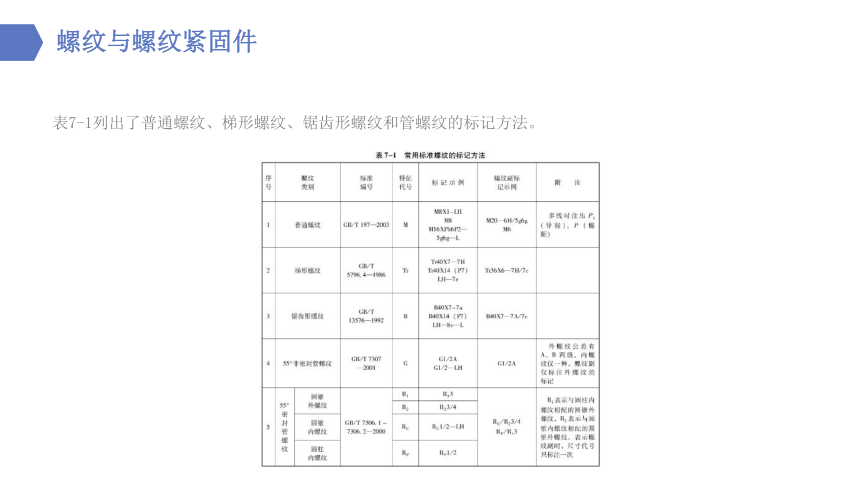

表7-1列出了普通螺纹、梯形螺纹、锯齿形螺纹和管螺纹的标记方法。
螺纹与螺纹紧固件
螺纹与螺纹紧固件
知识点

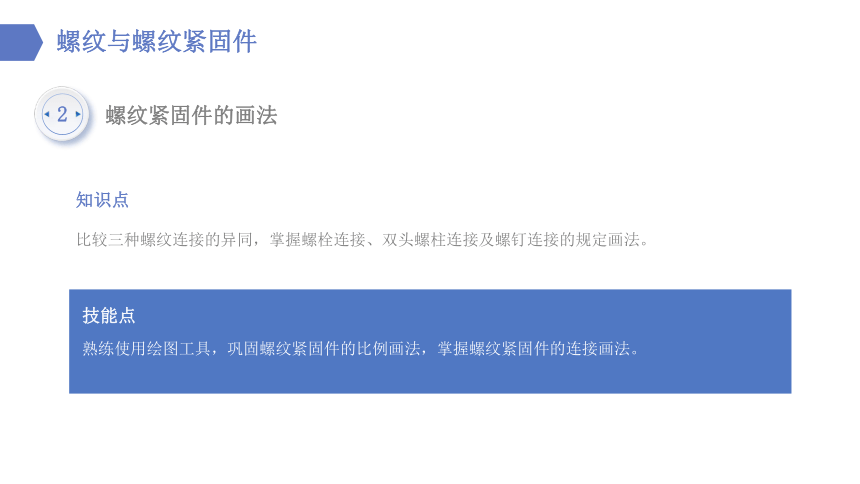

比较三种螺纹连接的异同，掌握螺栓连接、双头螺柱连接及螺钉连接的规定画法。
技能点
熟练使用绘图工具，巩固螺纹紧固件的比例画法，掌握螺纹紧固件的连接画法。
螺纹紧固件的画法
2
任务分析

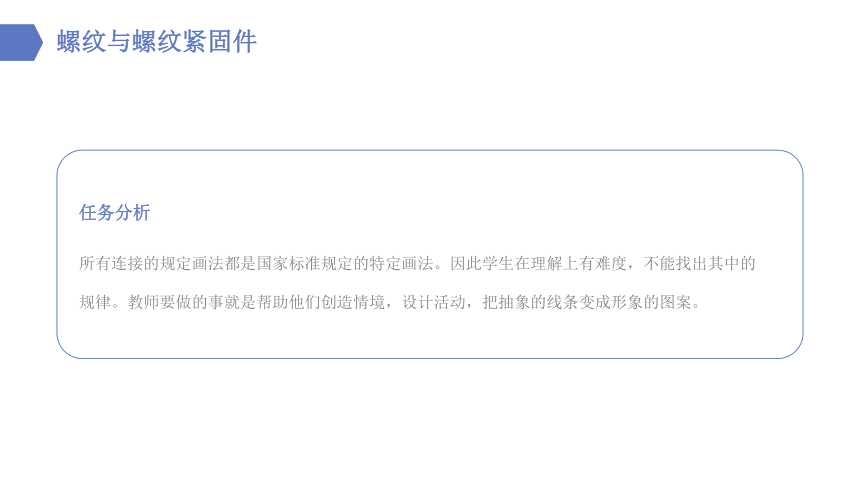

所有连接的规定画法都是国家标准规定的特定画法。因此学生在理解上有难度，不能找出其中的规律。教师要做的事就是帮助他们创造情境，设计活动，把抽象的线条变成形象的图案。
螺纹与螺纹紧固件
键、销连接
02
2%
30%
0%
键主要用来连接轴和装在轴上的传动零件(如带轮、轮等)，起传递扭矩的作用如图7-9所示。
键、销连接
键
1
2%
30%
0%
普通平键根据其头部结构的不同可以分为圆头普通平键(A 型)、平头普通平键(B型)和单圆头普通平键(C型)三种型式，如图7-10所示。
键、销连接
2%
30%
0%
采用普通平键连接时，键的长度L和宽度b要根据轴的直径d和传递的扭矩大小从标准中选取适当值。轴和轮上的键槽的表达方法及尺寸如图7-11所示。
键、销连接
键、销连接
销主要用来固定零件之间的相对位置，起定位作用，也可用于轴与轮的连接，传递不大的载荷，还可作为安全装置中的过载剪断元件。
销有圆柱销、圆锥销、开口销三种，均已标准化。圆柱销利用微量过盈固定在销孔中，经过多次装拆后，连接的紧固性及精度降低，故只宜用于不常拆卸处。圆锥销有1:50的锥度，装拆比圆柱销方便，多次装拆对连接的紧固性及定位精度影响较小，因此应用广泛。
销连接
2
2%
30%
0%
销的连接画法如图7-12所示。
键、销连接
齿轮
03
知识点
了解齿轮的种类、用途及模数的定义。掌握直齿圆柱齿轮的的画法、尺寸标注和啮合画法。掌握直齿圆柱齿轮各部分的名称、定义和尺寸计算方法。
技能点
应使学生明确，一个完整的齿轮，由轮齿和轮体两部分组成。轮齿部分是标准结构要素，规定用保持投影关系的示意画法绘制。轮体部分和其他零件一样，应按其结构形状的真实投影绘制。
齿轮
齿轮
任务分析
利用实物模型和课件组织教学，要在黑板上演示直齿圆柱齿轮和直齿圆锥齿轮的啮合画法，不能全用课件演示，否则学生不能掌握正确的画图步骤。在讲解齿轮测绘时要利用量具真实地演示尺寸测量和处理过程，并绘制出齿轮工作图。
2%
30%
0%
齿轮各部分的名称和代号如图7-13所示。
齿轮
2%
30%
0%
在剖视图中，当剖切平面通过齿轮轴线时，齿根线用粗实线绘制，轮齿按不剖处理，即轮齿部分不画剖面线，如图7-14所示。
齿轮
2%
30%
0%
在平行于圆柱齿轮轴线的投影面上的外形视图中，啮合区不画齿顶线，只用粗实线画出节线，如图7-15所示。
齿轮
滚动轴承、弹簧
04
2%
30%
0%
图7-16所示为三种常用的滚动轴承。
滚动轴承、弹簧
滚动轴承
1
滚动轴承、弹簧
滚动轴承的画法
滚动轴承由专业厂家生产，使用时只需要根据型号选购，无须画出零件图。在装配图中，也只是根据所支撑的轴径d，从标准中查得相应的轴承外径D、内径d、宽度B等个尺寸，然后按简化画法或规定画法绘制。但必须在装配图的明细栏中标注轴承的代号。
2%
30%
0%
如图7-17所示，图柱螺旋压缩弹簧各部分的名称及尺寸关系如下。
滚动轴承、弹簧
弹簧
2
2%
30%
0%
如图7-17所示，螺旋弹管可用视图或剖视图表示。国家标准(GB/T 4459.4-1984)对螺旋弹簧的画法做了如下规定。
滚动轴承、弹簧
2%
30%
0%
对于两端并紧、磨平的螺旋压缩弹簧，不论支撑圈数多少和末端并紧情况如何，均可按图7-19所示步骤绘制。
滚动轴承、弹簧
用AutoCAD画常用件
05
技能点
能利用AutoCAD的基本绘图命令和基本编辑命令绘制常用件和标准件的图形。
知识点
熟悉AutoCAD的基本绘图命令和基本编辑命令。
用AutoCAD画常用件
任务分析
了解常用件的画法标准，并运用绘图命令及编辑命令画常用件。
2%
30%
0%
螺母的绘制过程分两部分：对于俯视图，由多边形和圆构成，可直接绘制；对于主视图，则需利用与俯视图的投影关系进行定位和绘制。螺母各部分尺寸都是以螺纹大径d为基础画出的，如图7-20所示。
用AutoCAD画常用件
操作步骤：
首先创建新图形；
绘制俯视图；
绘制主视图；
绘制左视图。
01
02
03
04
用AutoCAD画常用件
2%
30%
0%
螺栓各部分尺寸与大径d的比例关系如图7-28所示。
用AutoCAD画常用件
2%
30%
0%
绘制弹簧，如图7-37所示。
用AutoCAD画常用件
用AutoCAD画常用件
绘制深沟球轴承
本节绘制GB/T276-1994型深沟球轴承，轴承型号为6220，查表得 d=100mm，D=180mm，B=34mm，A=40mm，r=2.1mm。
综合实例——绘制弹簧盖油杯
主要尺寸均是偶数，且线条集中。因此，使用栅格与栅格捕捉功能绘制比较方便。
