基本视图
将机件向基本投影面投射所得的视图称为基本视图。在原有三个投影面的基础上，再增加三个分别与原来三个投影面相平行的投影面，构成一个由六个侧面围成的六面体，好似一个透明的空“盒子”。这六个面称为基本投影面。
视图的绘制
1
2%
30%
0%

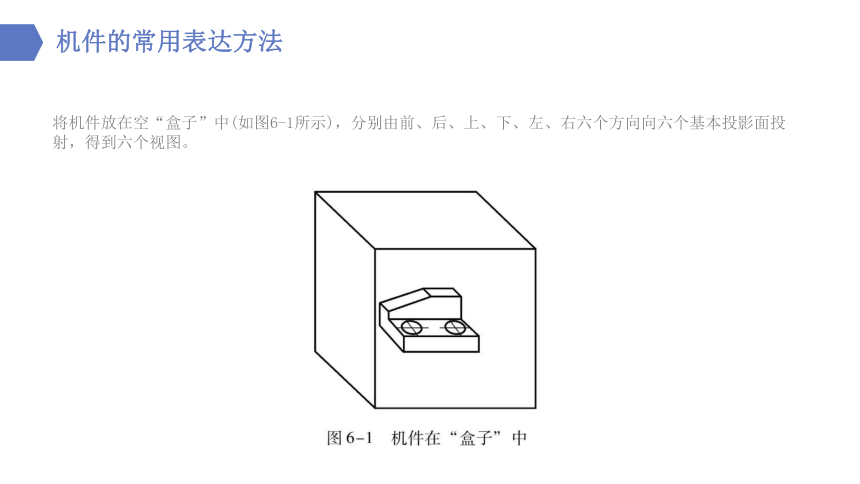

将机件放在空“盒子”中(如图6-1所示)，分别由前、后、上、下、左、右六个方向向六个基本投影面投射，得到六个视图。
机件的常用表达方法
俯视图
由上向下投射所得的视图。
主视图
由前向后投射所得的视图。
机件的常用表达方法
左视图
由左向右投射所得的视图。
仰视图
由下向上投射所得的视图。
右视图
由右向左投射所得的视图。
机件的常用表达方法
后视图
由后向前投射所得的视图。
2%
30%
0%

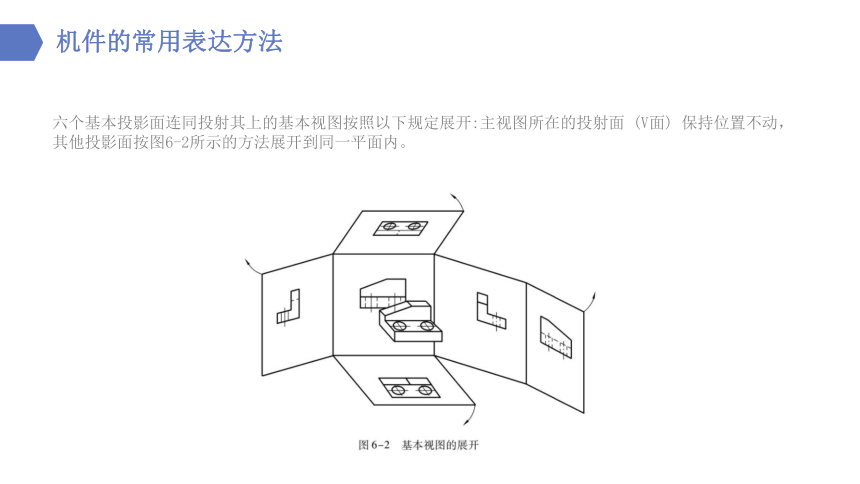

六个基本投影面连同投射其上的基本视图按照以下规定展开:主视图所在的投射面 (V面) 保持位置不动，其他投影面按图6-2所示的方法展开到同一平面内。
机件的常用表达方法
2%
30%
0%

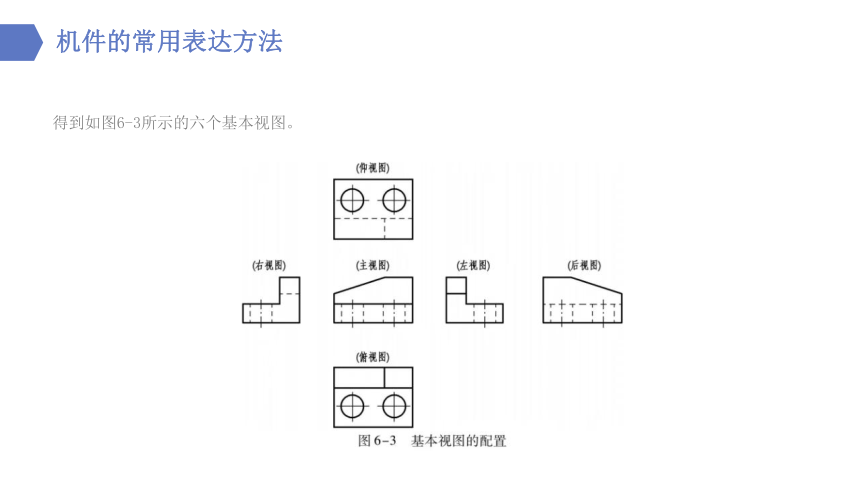

得到如图6-3所示的六个基本视图。
机件的常用表达方法
2%
30%
0%
画图时应在向视图的上方用大写拉丁字母标注，表示图形的名称，在相应视图的附近标注同样的字母，并用箭头指明投射方向，如图6-4所示。
机件的常用表达方法
机件的常用表达方法
局部视图
将机件的某一部分向基本投影面投射所得的视图称为局部视图当采用一定数量的基本视图后，机件上仍有部分结构形状尚未表达清楚，而又没有必要再画出完整的其他基本视图时，可以采用局部视图来表达。
局部视图的标注与向视图相似，一般在局部视图的上方用大写字母标出视图的名称在相应的视图附近用箭头指明投射方向并标注同样的字母。
2%
30%
0%

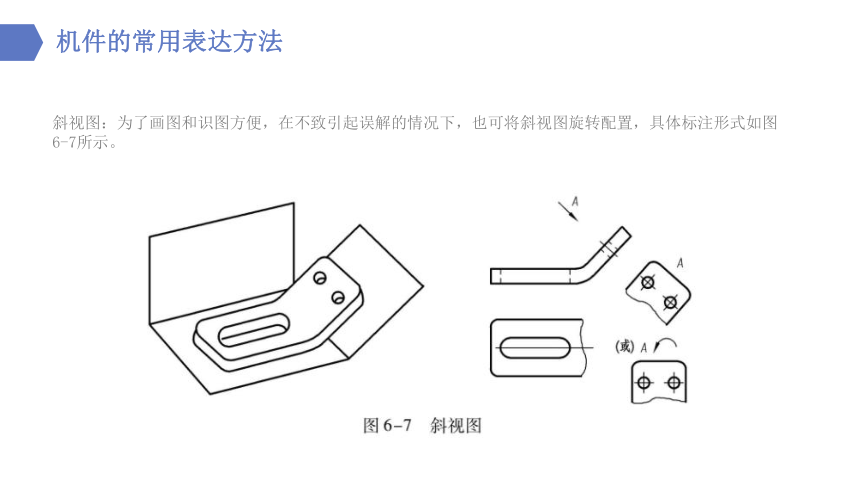

斜视图：为了画图和识图方便，在不致引起误解的情况下，也可将斜视图旋转配置，具体标注形式如图6-7所示。
机件的常用表达方法
2%
30%
0%

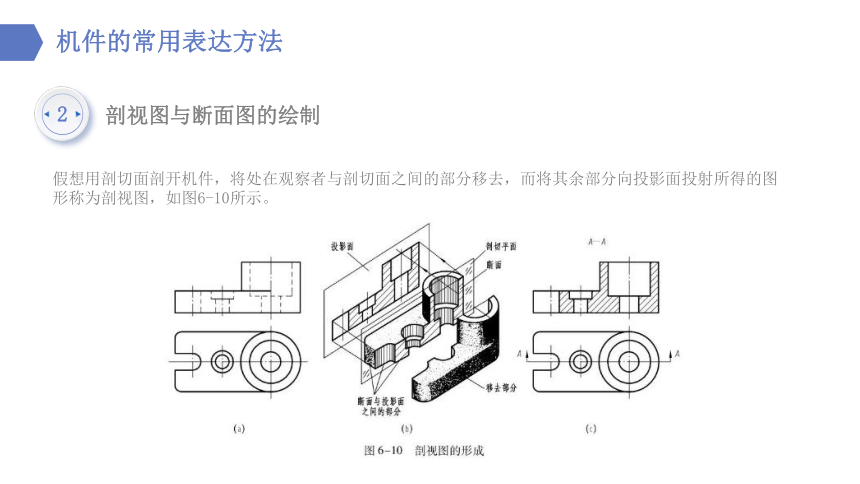

假想用剖切面剖开机件，将处在观察者与剖切面之间的部分移去，而将其余部分向投影面投射所得的图形称为剖视图，如图6-10所示。
机件的常用表达方法
剖视图与断面图的绘制
2
01
02
03
04
剖视图的画法与标注
1.确定合适的剖切平面位置。
2.画出剖切平面后部分机件的可见轮廓线。
3.画出剖面符号。
4.必要的标注。
机件的常用表达方法
2%
30%
0%
剖面符号的画法因机件材料的不同而不同，国家标准对常见材料的剂面符号作了规定，见表6-1。
机件的常用表达方法
01
02
03
金属材料的剖面符号通常也称剖面线，关于剖面线应注意:
(1)剖面线应画成向左或向右倾斜、间隔均的平行细实线。
(2)同一机件的所用视图中的剖面线的方向与间距应该一致。
(3)不用在剖面区域中表示材料的类别时，可采用通用剖面线表示。
机件的常用表达方法
2%
30%
0%
通用剖面线应以适当角度的细实线绘制，最好与主要轮廓线或剖面区域的对称线成45°，如图6-11所示。
机件的常用表达方法
2%
30%
0%
为了便于识读，一般要在剖视图的上方用大写字母标注其名称，在相应的视图中用剂切符号(粗短画)表示剖切位置和投射方向，并标注相同的字母，如图6-12所示。
机件的常用表达方法
机件的常用表达方法
剖视图的种类
根据机件被剖切范围的大小不同，剖视图可分为全剖视图、半剖视图和局部剖视图。
全剖视图
全剖视图一般用于表达外形比较简单、内部结构比较复杂的机件。
半剖视图
当机件具有对称平面时，在对称平面所垂直的投影面上投射所得的图形，可以对称中心线为分界，一半画成剖视图，一半画成视图，这种剖视图称为半剖视图。
局部剖视图
局部剖视图是一种比较灵活的表达方法，有着与半剖视图相似的优点，既可以表达机件的内部结构，又能适当保留部分外部形状，但画法上有些区别。
机件的常用表达方法
大学生安全教育概述
剖切面的种类
剖切面的选择直接关系到剖视图能否清晰地表达机件的结构形状。由于机件内部结构复杂多样，常常需要选择不同位置与数量的剖切面来剖切机件，才能得到更为清晰的机件内部形状。国家标准规定了单一剖切面、几个平行的剖切平面和几个相交的剖切面等三种剖切面，前面学习的全剖视图、半剖视图和局部剖视图都是用单一剖切面剖切得到的剂视图。
2%
30%
0%
假想用剖切面将物体的某处切断，仅画出该剖切面与物体接触部分的图形，该图形称为断面图，简称断面，如图6-27所示。
机件的常用表达方法
机件的常用表达方法
移出断面图
画在视图轮廓之外的断面图称为移出断面图。
移出断面图的轮廓线用粗实线绘制。为了看图方便，移出断面图应尽量配置在剖切线的延长线上，必要时，也可配置在其他适当的位置。
2%
30%
0%
画在视图轮廓之内的断面图称为重合断面图，如图6-32。
机件的常用表达方法
2%
30%
0%
重合断面的轮廓线用细实线绘制。当视图中轮廓线与重合断面图的图形重叠时，视图中的轮廓线仍应连续画出，不可间断，如图6-33所示。
机件的常用表达方法
机件的常用表达方法
知识点
局部放大图的概念，肋、轮辐的剖切画法，断开缩短的画法和局部放大图的画法与标注。
技能点
能读懂局部放大图，掌握规定画法和简化画法等其他表达方法。
认识局部放大图、规定画法和简化画法等其他表达方法
3
任务分析
为了使图形更清晰，画图更简便，在表达机件时除了运用视图、剖视图断面图等表达方法之外，国家标准还规定了局部放大图、规定画法和简化画法等其他表达方法，以便必要时时选用。
机件的常用表达方法
知识点
选择表达方案，对机件图样进行视图分析、形体分析和尺寸分析。
技能点
能选择适当的表达方法。
机件的常用表达方法
机件常用表达方法的选用
4
机件的常用表达方法
任务分析
在绘制机件图样时，应首先考虑看图方便，根据机件的结构特点，选用适当的表达方法。在完整、清晰地表达机件各部分形状的前提下，力求制图简便。同一机件可以有多种表达方案，各种表达方案必有其优缺点，很难绝对地说某种方案为最佳，只有多看生产图纸并细心琢磨才能正确、灵活地运用各种表达方法，把机件表达得符合要求。
