模块五
组合体视图
组合体三视图的画法
01
2%
30%
0%

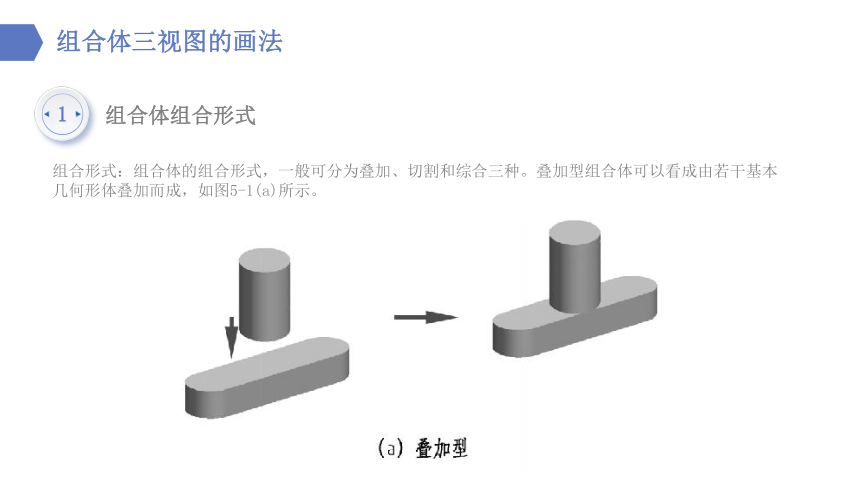

组合形式：组合体的组合形式，一般可分为叠加、切割和综合三种。叠加型组合体可以看成由若干基本几何形体叠加而成，如图5-1(a)所示。
组合体三视图的画法
组合体组合形式
1
2%
30%
0%

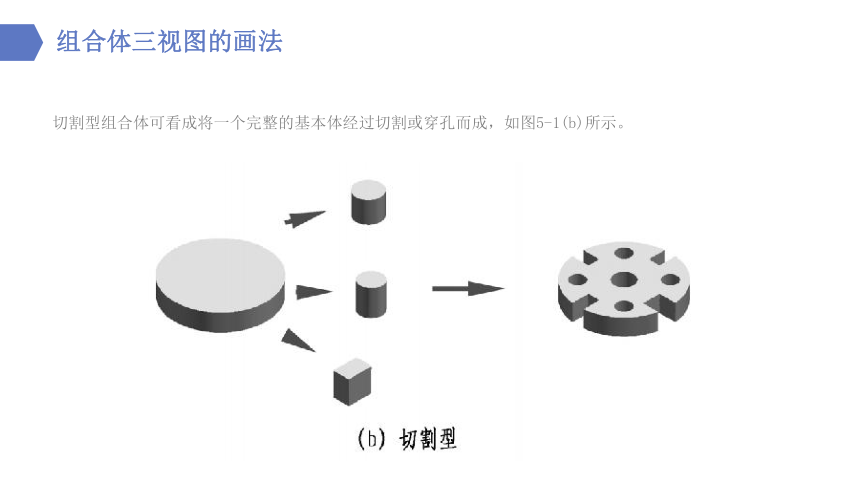

切割型组合体可看成将一个完整的基本体经过切割或穿孔而成，如图5-1(b)所示。
组合体三视图的画法
2%
30%
0%
综合型组合体，既有叠加又有切割，是最常见的一种组合体，如图 5-1(c)所示。
组合体三视图的画法
2%
30%
0%

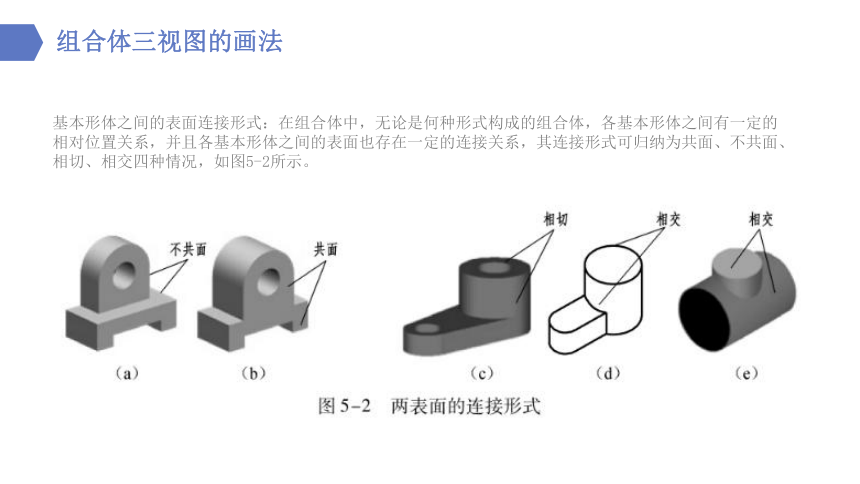

基本形体之间的表面连接形式：在组合体中，无论是何种形式构成的组合体，各基本形体之间有一定的相对位置关系，并且各基本形体之间的表面也存在一定的连接关系，其连接形式可归纳为共面、不共面、相切、相交四种情况，如图5-2所示。
组合体三视图的画法
组合体三视图的画法
形体分析法

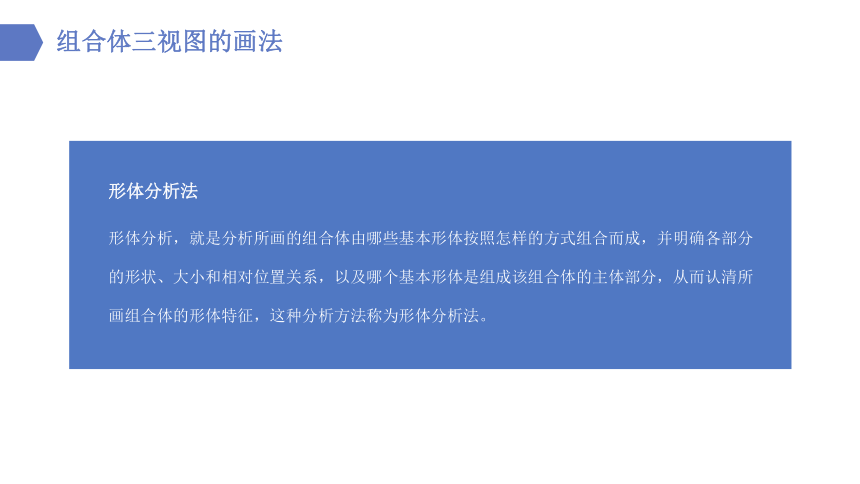

形体分析，就是分析所画的组合体由哪些基本形体按照怎样的方式组合而成，并明确各部分的形状、大小和相对位置关系，以及哪个基本形体是组成该组合体的主体部分，从而认清所画组合体的形体特征，这种分析方法称为形体分析法。

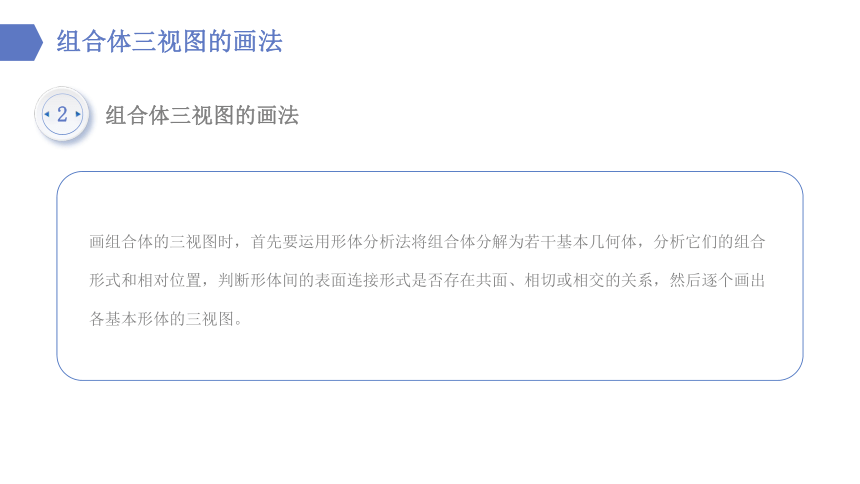

画组合体的三视图时，首先要运用形体分析法将组合体分解为若干基本几何体，分析它们的组合形式和相对位置，判断形体间的表面连接形式是否存在共面、相切或相交的关系，然后逐个画出各基本形体的三视图。
组合体三视图的画法
组合体三视图的画法
2
2%
30%
0%

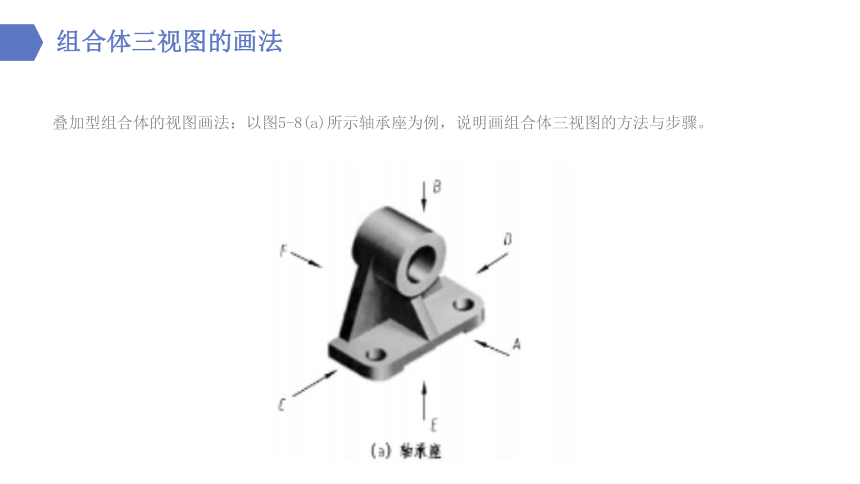

叠加型组合体的视图画法：以图5-8(a)所示轴承座为例，说明画组合体三视图的方法与步骤。
组合体三视图的画法
2%
30%
0%

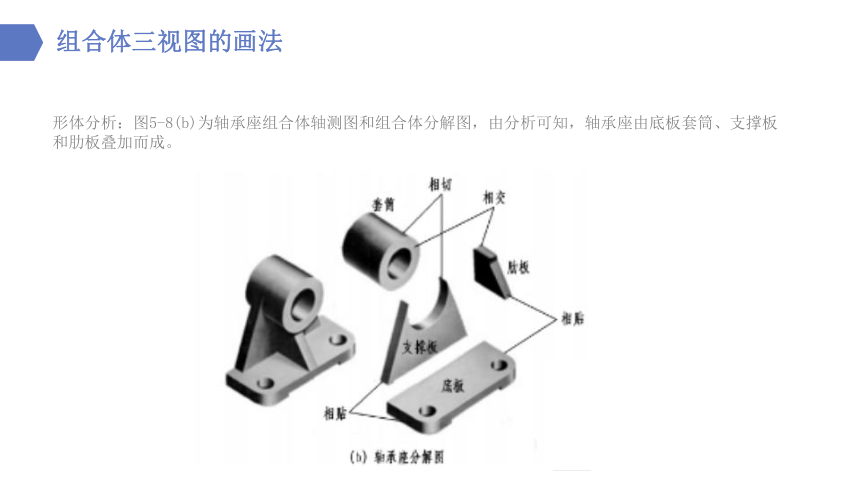

形体分析：图5-8(b)为轴承座组合体轴测图和组合体分解图，由分析可知，轴承座由底板套筒、支撑板和肋板叠加而成。
组合体三视图的画法
选择视图

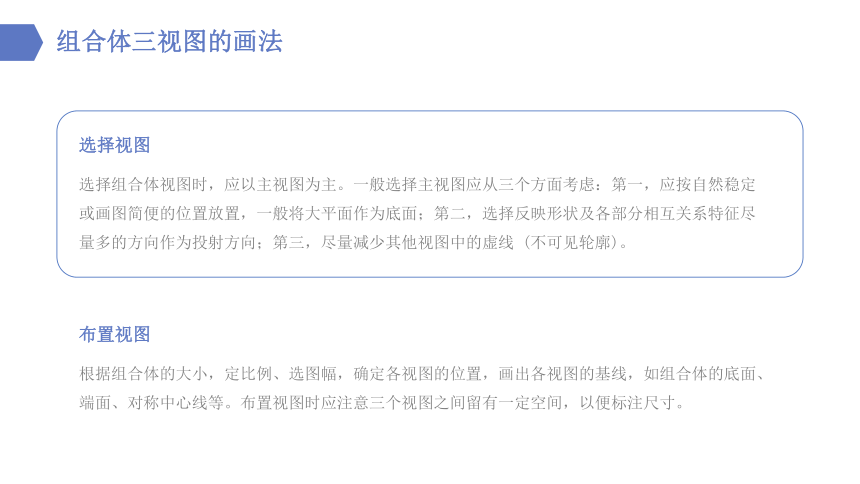

选择组合体视图时，应以主视图为主。一般选择主视图应从三个方面考虑：第一，应按自然稳定或画图简便的位置放置，一般将大平面作为底面；第二，选择反映形状及各部分相互关系特征尽量多的方向作为投射方向；第三，尽量减少其他视图中的虚线 (不可见轮廓)。
布置视图
根据组合体的大小，定比例、选图幅，确定各视图的位置，画出各视图的基线，如组合体的底面、端面、对称中心线等。布置视图时应注意三个视图之间留有一定空间，以便标注尺寸。
组合体三视图的画法
组合体三视图的画法

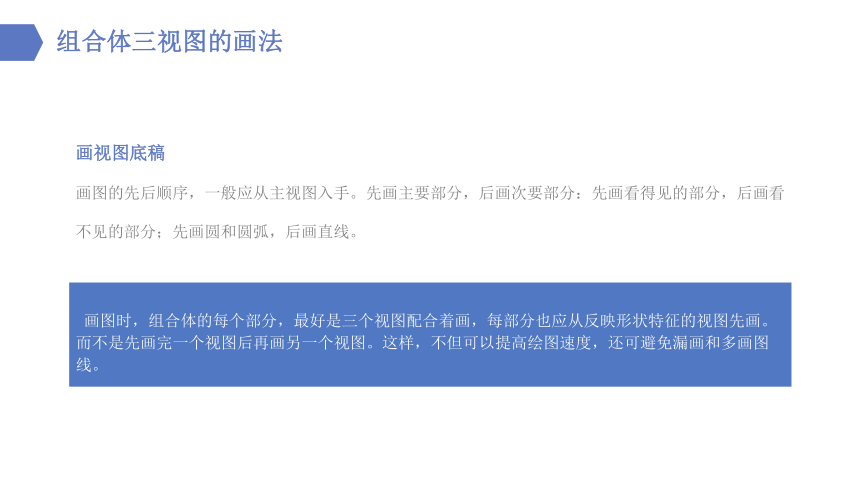

画视图底稿
画图的先后顺序，一般应从主视图入手。先画主要部分，后画次要部分：先画看得见的部分，后画看不见的部分；先画圆和圆弧，后画直线。
画图时，组合体的每个部分，最好是三个视图配合着画，每部分也应从反映形状特征的视图先画。而不是先画完一个视图后再画另一个视图。这样，不但可以提高绘图速度，还可避免漏画和多画图线。
2%
30%
0%
切割型组合体视图的画法：图5-9所示组合体可看成由长方体切去基本形体1、2、3而形成。
组合体三视图的画法
组合体的尺寸标注
02
技能点
能初步选取组合体尺寸三个方向的基准，并能正确、清晰、完整地标注其尺寸。
知识点
了解组合体尺寸标注的基本要求、组合体尺寸的种类。
组合体的尺寸标注
任务分析
组合体的三视图只能反映物体的形状，如若反映物体的真实大小，则应学习和正确掌握标注尺寸的方法。
01
02
03
基本要求
正确：是指要严格遵守国家标准有关尺寸注法的基本规定。
完整：是指标注尺寸要完整，并且不能重复。
清晰：是指尺寸布置整齐清晰，便于读图。
组合体的尺寸标注
定位尺寸
确定各形体之间相对位置的尺寸。
定形尺寸
确定各形体形状及大小的尺寸。
组合体的尺寸标注
总体尺寸
表示组合体外形大小的总长、总宽和总高尺寸。
组合体的尺寸标注
标注定位尺寸时，必须在长、宽、高三个方向分别选定尺寸基准，每个方向至少有一个尺寸基准，以便确定各基本形体在各方向上的相对位置。通常选择组合体的底面、端面、对称面或回转轴线等作为尺寸基准。
由长度方向尺寸基准标注底板上两圆孔的定位尺寸;由宽度方向尺寸基准标注底板上圆孔与后端面的定位尺寸，以及竖板与后端面的定位尺寸:由高度方向尺寸基准标注竖板上的圆孔与底面的定位尺寸。
总体尺寸
最后标注总体尺寸。标注组合体的总长和总宽尺寸及底板的长和宽，不要重复标注。总高尺寸应从高度方向尺寸基准处标注。总高尺寸标注以后，原来标注的竖板高度尺寸取消。必须注意，当组合体一端为同心圆孔的回转体时，通常仅标注孔的定位尺寸和外端圆柱面的半径，不标注总体尺寸。
组合体的尺寸标注
尺寸布置
为了便于读图和查找相关尺寸，尺寸的布置必须整齐、清晰。
突出特征
定形尺寸尽量标注在反映该部分形状特征的视图中，如底板的圆孔和圆角、竖板的圆孔，应分别标注在俯视图和主视图上。尽可能避免在虚线上标注尺寸。
组合体的尺寸标注
组合体的尺寸标注
相对集中
形体某一部分的定形尺寸及有联系的定位尺寸尽可能集中标注，便于读图时查找。例如，在长度和宽度方向上，底板的定形尺寸及两小圆孔的定形和定位尺寸集中标注在俯视图上;而在长度和高度方向上，竖板的定形尺寸及圆孔的定形和定位尺寸都集中标注在主视图上。
布局整齐
尺寸尽可能布置在两视图之间，便于对照。同一方向的平行尺寸，应使小尺寸在内、大尺寸在外 (内小外大)，间隔均匀，避免尺寸线与尺寸界线相交。同一方向的串联尺寸应排列在同一直线上，这样既整齐，又便于画图。
2%
30%
0%
以图5-11所示轴承座为例，正确标注其尺寸。
组合体的尺寸标注
用AutoCAD绘制组合体及标注组合体尺寸
03
技能点
AutoCAD 2021的图形编辑(修改)命令及尺寸标注命令的使用。
知识点
AutoCAD 2021的二维绘图命令及尺寸标注方法。
用AutoCAD绘制组合体及标注组合体尺寸
任务分析
计算机绘图软件已成为一种非常实用的工具，AutoCAD以其相对完善的功能、强大的二次开发潜力，成功地应用于机械、建筑设计等领域。通过命令覆盖面宽、技巧性强、操作过程详尽的示范实例，学生能快速掌握软件的操作方法。
2%
30%
0%
[点]选项：绘制一条通过选定两点(点1和点2)的构造线，如图5-13(a)所示。
用AutoCAD绘制组合体及标注组合体尺寸
2%
30%
0%
[水平(H)]选项：绘制一条通过选定点1的水平构造线，如图5-13(b)所示。
用AutoCAD绘制组合体及标注组合体尺寸
2%
30%
0%
[垂直(V)] 选项：绘制一条通过选定点1的垂直构造线，如图5-14所示。
用AutoCAD绘制组合体及标注组合体尺寸
2%
30%
0%
[角度(A)]选项：以指定的角度绘制一条构造线
输入构造线的角度:直接输入构造线与X轴正方向的夹角，创建如图5-15所示的构造线。
用AutoCAD绘制组合体及标注组合体尺寸
[二等分(B)] 选项
创建一条参照线，它经过选定的角顶点，并且将选定的两条线之间的夹角平分。
[偏移 (O)]选项
创建平行于另一个对象的参照线。
用AutoCAD绘制组合体及标注组合体尺寸
用AutoCAD绘制组合体及标注组合体尺寸
射线
利用[射线]命令可以创建单向无限长的线，与构造线一样，通常作为辅助作图线。常用操作方式如下。
菜单命令：[绘图]→[射线]。
键盘命令：RAY。
设置尺寸标注样式
进行尺寸标注前，通常要按实际需要在系统默认样式ISO-25的基础上，重新设置标注行的样式。标注样式可以控制尺寸标注的格式和外观，建立和执行图形的绘图标准，便于对标注格式进行修改。
用AutoCAD绘制组合体及标注组合体尺寸
2%
30%
0%
在AutoCAD中，可以利用[标注样式管理器]对话(见图5-16)创建和设置标注样式。
用AutoCAD绘制组合体及标注组合体尺寸
用AutoCAD绘制组合体及标注组合体尺寸
[线]选项卡
[线]选项卡包括[尺寸线]和[尺寸界限] 两个选项组。。
[符号和箭头]选项卡
[符号和箭头] 选项卡包括[箭头]、[圆心标记]、[折断标注]、[弧长符号]、[半径折弯标注]和[线性折弯标注]6个选项组。
[调整]选项卡
[调整] 选项卡包括[调整选项]、[文字位置]、[标注特征比例] 和[优化]4个选项组。
[文字]选项卡
[文字]选项卡包括[文字外观]、[文字位置]和[文字对齐]3个选项组。
用AutoCAD绘制组合体及标注组合体尺寸
[主单位]选项卡
[主单位]选项卡包括[线性标注]和[角度标注]2个选项组。
[换算单位] 选项卡
[换算单位]选项卡包括[换算单位]、[消零] 和[位置]3个选项组。
[公差]选项卡
[公差] 选项卡包括[公差格式] 和[换算单位公差]2个选项组。
用AutoCAD绘制组合体及标注组合体尺寸
2%
30%
0%
字号与图纸幅面之间的选用关系如表5-3所示。
用AutoCAD绘制组合体及标注组合体尺寸
2%
30%
0%
字体间的最小字距及间隔线或基准线与书写字体之间的最小距离见表5-4。
用AutoCAD绘制组合体及标注组合体尺寸
