(共41张PPT)
模块一
机械制图的基础知识与技能
绘图工具及其使用
01
绘图工具及其使用

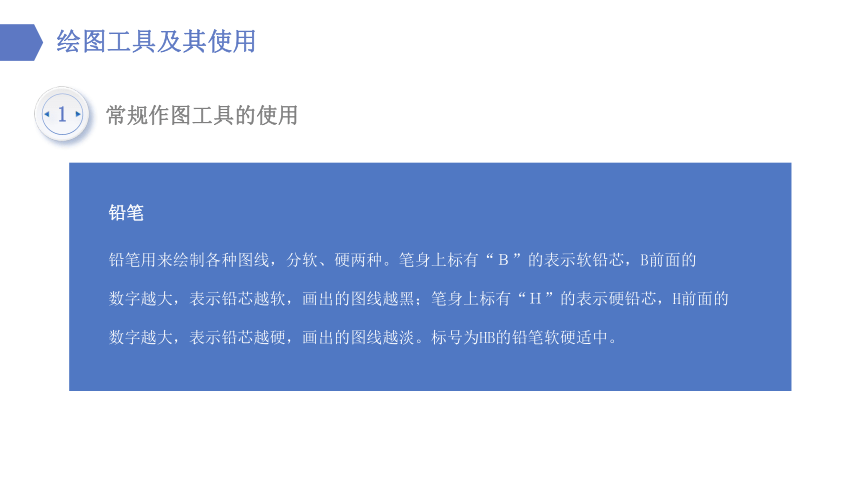

铅笔
铅笔用来绘制各种图线,分软、硬两种。笔身上标有“B”的表示软铅芯,B前面的
数字越大,表示铅芯越软,画出的图线越黑;笔身上标有“H”的表示硬铅芯,H前面的
数字越大,表示铅芯越硬,画出的图线越淡。标号为HB的铅笔软硬适中。
常规作图工具的使用
1
2%
30%
0%

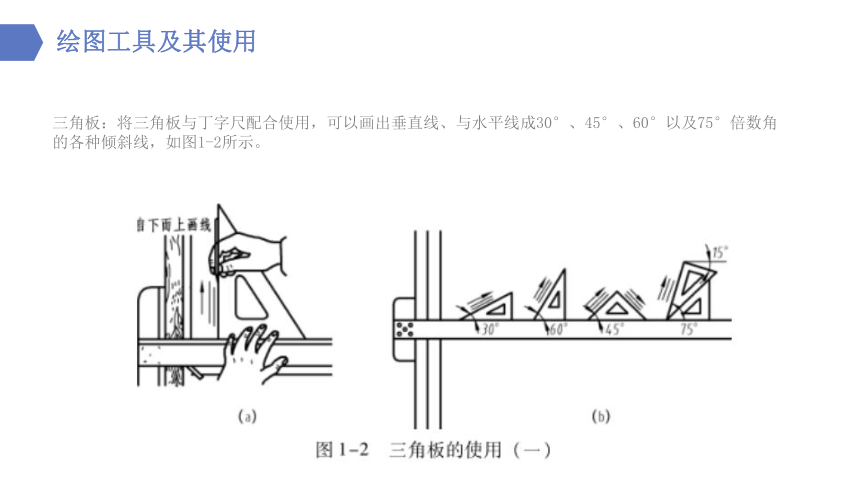

三角板:将三角板与丁字尺配合使用,可以画出垂直线、与水平线成30°、45°、60°以及75°倍数角的各种倾斜线,如图1-2所示。
绘图工具及其使用
2%
30%
0%

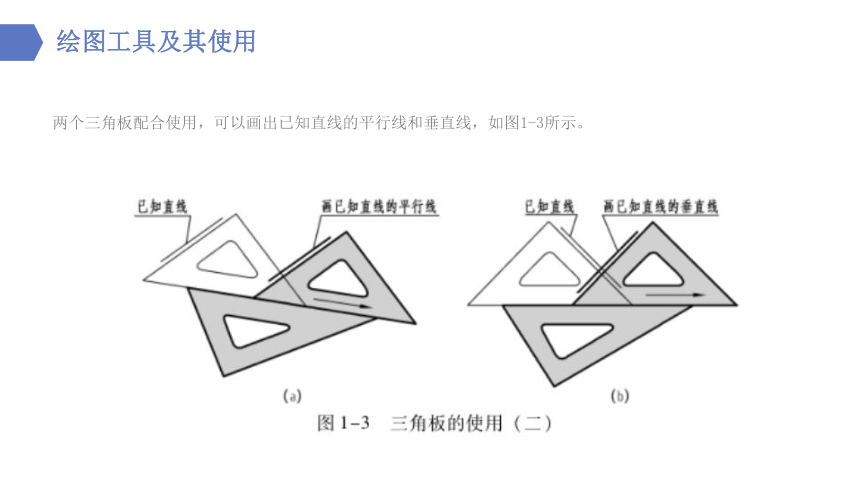

两个三角板配合使用,可以画出已知直线的平行线和垂直线,如图1-3所示。
绘图工具及其使用
2%
30%
0%

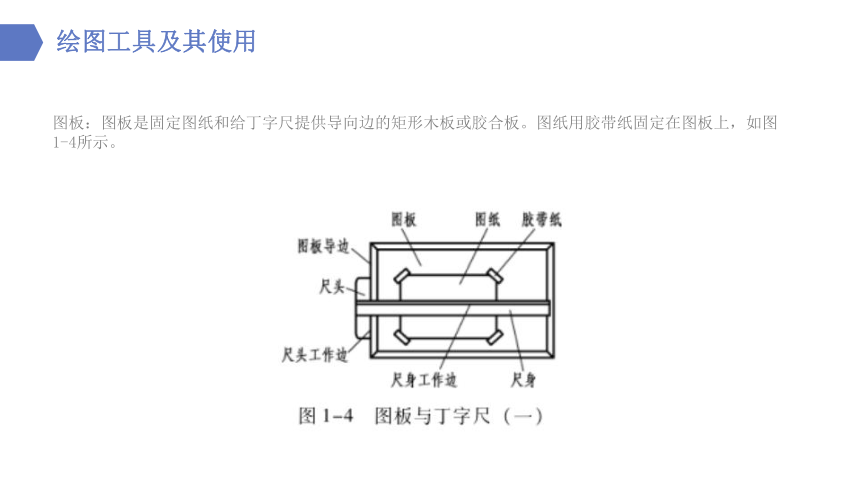

图板:图板是固定图纸和给丁字尺提供导向边的矩形木板或胶合板。图纸用胶带纸固定在图板上,如图 1-4所示。
绘图工具及其使用
2%
30%
0%

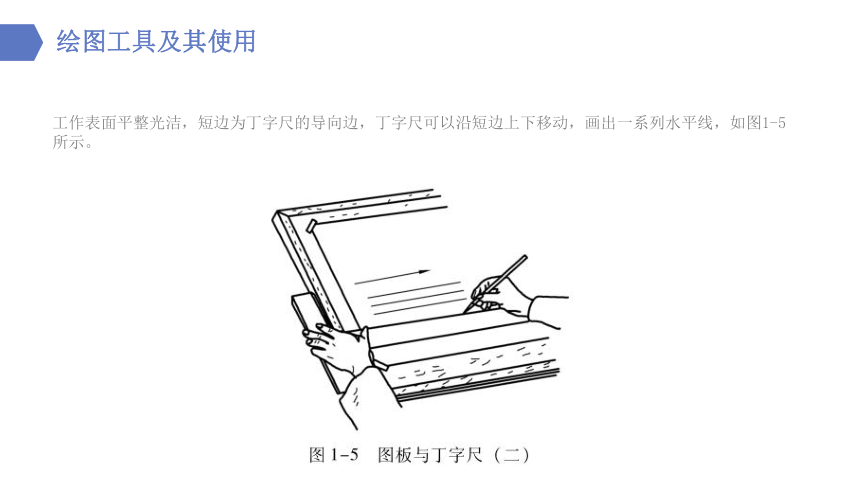

工作表面平整光洁,短边为丁字尺的导向边,丁字尺可以沿短边上下移动,画出一系列水平线,如图1-5所示。
绘图工具及其使用
2%
30%
0%

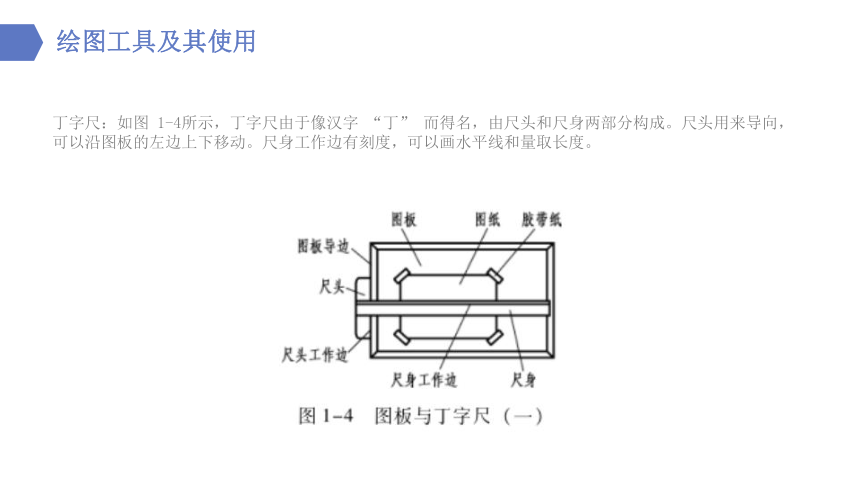

丁字尺:如图 1-4所示,丁字尺由于像汉字 “丁” 而得名,由尺头和尺身两部分构成。尺头用来导向,可以沿图板的左边上下移动。尺身工作边有刻度,可以画水平线和量取长度。
绘图工具及其使用
绘图工具及其使用

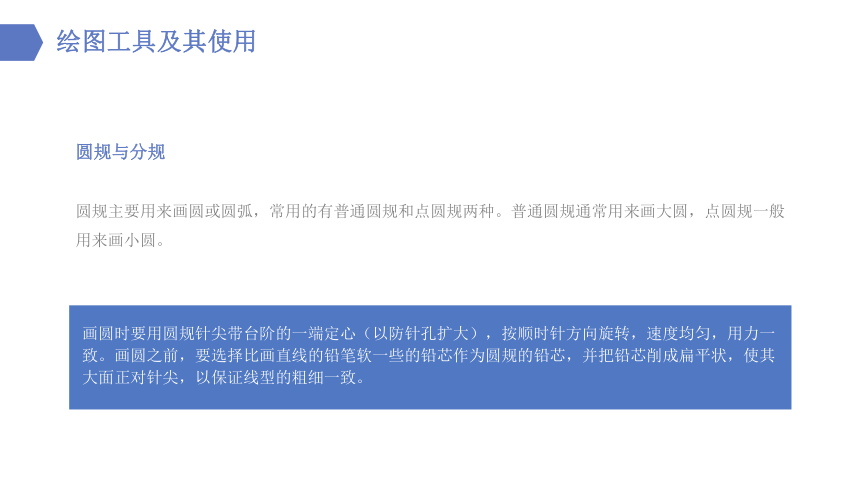

圆规与分规
圆规主要用来画圆或圆弧,常用的有普通圆规和点圆规两种。普通圆规通常用来画大圆,点圆规一般用来画小圆。
画圆时要用圆规针尖带台阶的一端定心(以防针孔扩大),按顺时针方向旋转,速度均匀,用力一致。画圆之前,要选择比画直线的铅笔软一些的铅芯作为圆规的铅芯,并把铅芯削成扁平状,使其大面正对针尖,以保证线型的粗细一致。

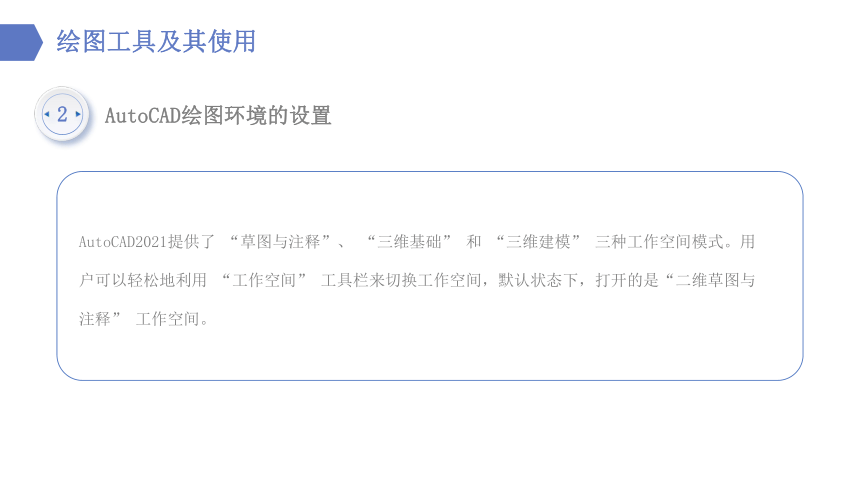

AutoCAD2021提供了 “草图与注释”、 “三维基础” 和 “三维建模” 三种工作空间模式。用户可以轻松地利用 “工作空间” 工具栏来切换工作空间,默认状态下,打开的是“二维草图与注释” 工作空间。
绘图工具及其使用
AutoCAD绘图环境的设置
2
2%
30%
0%

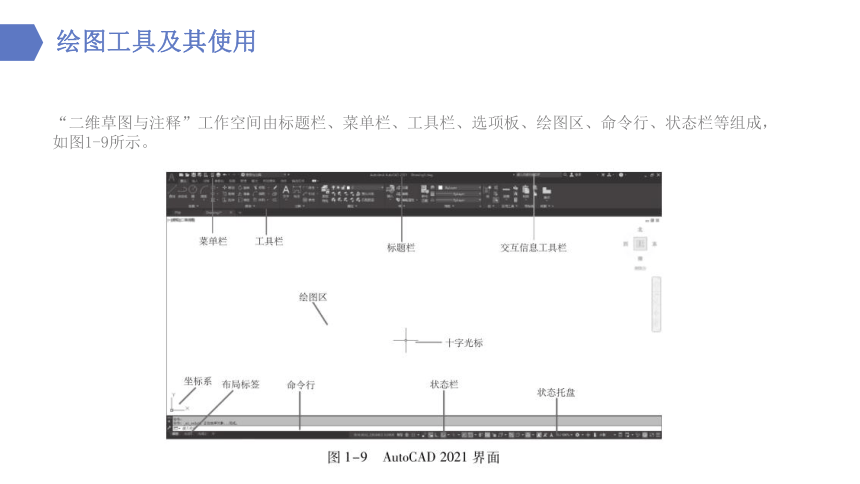

“二维草图与注释”工作空间由标题栏、菜单栏、工具栏、选项板、绘图区、命令行、状态栏等组成,如图1-9所示。
绘图工具及其使用

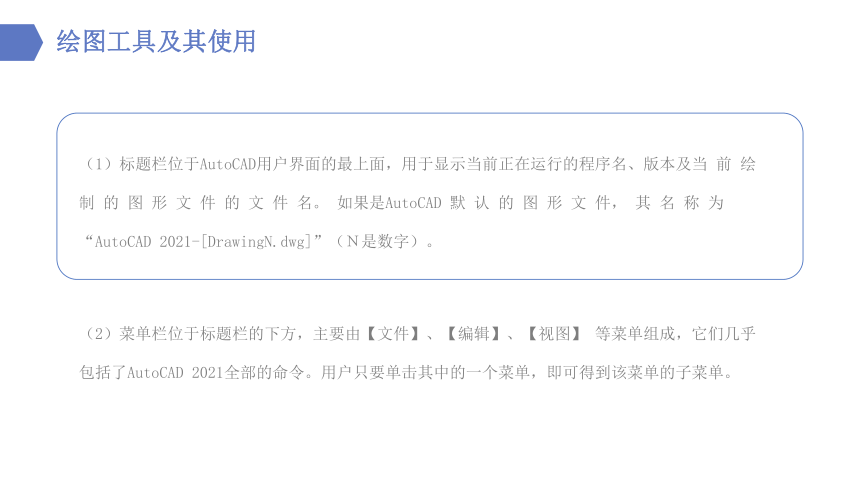

(1)标题栏位于AutoCAD用户界面的最上面,用于显示当前正在运行的程序名、版本及当 前 绘 制 的 图 形 文 件 的 文 件 名。 如果是AutoCAD 默 认 的 图 形 文 件, 其 名 称 为“AutoCAD 2021-[DrawingN.dwg]”(N是数字)。
(2)菜单栏位于标题栏的下方,主要由【文件】、【编辑】、【视图】 等菜单组成,它们几乎包括了AutoCAD 2021全部的命令。用户只要单击其中的一个菜单,即可得到该菜单的子菜单。
绘图工具及其使用
(4)工具栏是由形象化的图标按钮组成的。将鼠标或定点设备移到工具栏按钮上时,将显示按钮的名称,同时在状态栏中显示该图标按钮的功能与相应的命令名称。
(3)绘图区是用户进行绘制图形的区域,即界面中间较大的空白区域。
绘图工具及其使用
(5)命令行位于AutoCAD用户界面的底部,它是一个既可固定又可以调整大小的窗口,用于输入命令和显示命令提示信息。
绘图工具及其使用
(6)选项板是一个十分有用的辅助设计工具,为用户提供了最常用的各类图形块和填充图案等内容。
(7) 状态栏位于AutoCAD用户界面的最底部,用于显示或设置当前的绘图状态。最左边的数字反映当前光标的坐标,其余按钮从左到右分别表示当前是否启用了捕捉、栅格、正交、极轴追踪、对象捕捉、对象追踪、DUCS(动态UCS)、DYN(动态输入) 等功能及是否显示线宽、当前的绘图空间等信息。单击某一按钮实现启用或关闭对应功能。通常按钮变亮表示启用对应的功能,按钮变灰表示关闭此功能。
绘图环境的设置
为了提高绘图的效率,用户可以进行很多关于窗口的设置和绘图环境的设置,但对于一般的用户来说,使用系统默认的绘图环境设置就可以了。在AutoCAD 2021中可以用多种方法进行绘图环境的设置。
图形文件的管理
图形文件的管理一般包括新建图形文件、打开图形文件、保存图形文件和关闭图形文件等操作,这是用户绘图的基础操作。
绘图工具及其使用
制图的基本规定
02
2%
30%
0%
图纸幅面:图纸幅面是绘制图样时所采用的图纸规格。绘制图样时,应优先采用表1-1中规定的基本幅面。
制图的基本规定
机械制图图纸的设计
1
2%
30%
0%
基本幅面共有A0~A4五种,具体尺寸关系如图1-18所示。
制图的基本规定
2%
30%
0%
图框格式:具体格式如图1-19、图1-20所示(图中a、c、e的数值见表1-1)。
制图的基本规定
2%
30%
0%
标题栏(GB/T10609.1-2008):每张图样图框的右下角必须画出标题栏,标题栏中文字的方向为读图方向,标题栏的格式如图1-21所示。
制图的基本规定
图样中的文字书写要做到:字体工整、笔画清楚、间隔均匀、排列整齐。
字体(GB/T14691-1993)
机械图样中,各种文字主要用来标注尺寸、技术要求和填写标题栏、明细栏等。
制图的基本规定
字体的高度 (用 h表示) 代表字体的号数,国家标准规定字体的高度系列为1.8、2.5、3.5、5、7、10、14、20mm八种。字体的宽度约为字高的2/3。如需更大的字,则字高应按根号二的比率递增。
裁剪图纸。
在图板上固定图纸。
绘制图框。
绘制标题栏。
填写标题栏。
01
02
03
04
05
制图的基本规定
制图的基本规定
直线line命令
直线是工程制图中使用最为广泛的命令之一。绘制直线必须知道直线的位置和长度,
也就是说,只要指定了起点和终点即可绘制一条直线。在AutoCAD中使用直线命令可以绘制一条线段,也可以绘制连续折线。
文字标注
在绘制好的工程图中输入文字之前需要对文字的样式进行设置,以使其符合行业要求。
AutoCAD环境下图纸的设置
2
平面图形的画法
03
01
02
03
04
概念
图样中图形与其实物相应要素的线性尺寸之比称为比例。
分类
比例可分为原值比例、放大比例和缩小比例三种。
选用
同一张图样上的各个视图应采用相同的比例。
标注
比例一般填写在标题栏的“比例”栏内,也可注写在视图名称的下方或右侧。
平面图形的画法
简单平面图形的绘制
1
2%
30%
0%
图线(GB/T4457.4-2002、GB/T17450-1998):各种图线的名称、形式、宽度及应用示例见表1-3及图 1-29。
平面图形的画法
等分线段。
等分圆周与作正多边形。
斜度与锥度画法。
椭圆画法。
圆弧连接画法。
01
02
03
04
05
平面图形的画法
平面图形的一般画法
平面图形常常由若干线段连接而成,这些线段之间的相对位置和连接关系靠给定的尺寸来确定。
2.线段分析
平面图形中的各线段,有的定位尺寸和定形尺寸齐全,可以直接画出。
1.尺寸分析
根据在图形中所起的作用不同,平面图形中的尺寸可分为定形尺寸和定位尺寸两类。
3.作图方法与步骤
作图时,先画已知线段,再画中间线段,最后画连接线段。
平面图形的画法
图层及线型的设置
在AutoCAD中可以创建无限多个图层,也可以根据需要给创建的图层设置名称,如直线层、虚线层、标注层等,每个图层还可以根据需要来控制图层上每个图元的可见性、各个图元的线型、各个图元的颜色等信息。
简单平面图形的绘制
1.绘图命令;2.修改命令;3.辅助绘图工具。
平面图形的画法
用AutoCAD绘制平面图形
2
尺寸标注
04
01
02
03
04
基本规则
机件的真实大小以图样上所注的尺寸数值为依据,与图形的大小和准确度无关。
图样中的尺寸,如以毫米(mm)为单位,则不用标注单位或代号。否则,必须予以说明。
图样中所注的尺寸为机件的最后完工尺寸,否则,应另加说明。
一般情况下,机件的每一 尺寸只标注一次,并标注在表达该结构最清晰 的图形上。
尺寸标注
尺寸标注的规定
1
2%
30%
0%
尺寸界线:如图1-65所示。
尺寸标注
2%
30%
0%
尺寸线:如图1-66所示。
尺寸标注
2%
30%
0%
尺寸数字:如图1-68所示。
尺寸标注
尺寸标注
设置尺寸标注样式
在进行尺寸标注之前,首先应要对尺寸标注的样式进行设置,在AutoCAD中创建尺寸标注时使用的尺寸标注样式是“ISO-25”。用户可以根据需要设置一种新的尺寸标注样式,并将其设置为当前的标注样式。
线性尺寸标注
线性标注一般用于标注图形对象的水平、垂直或倾斜方向的线性尺寸。在标注线性尺寸时,应打开对象捕捉和极轴追踪功能准确定位。
用AutoCAD对平面图形进行尺寸标注
2
对齐标注
对齐标注是线性标注的一种特殊形式。对齐标注可以对非水平或非垂直直线进行标注,其尺寸线平行于尺寸界线端点连成的直线。
角度标注
角度标注用于测量两条直线间的角度、圆和圆弧的角度或三个点之间的角度。在AutoCAD 2021中增加了角度标注的象限支持。
尺寸标注
直径标注
直径标注用来标注圆弧或圆的直径。直径标注的尺寸线是从圆心指向圆弧上的一点,并且在标注的过程中,AutoCAD将自动在标注文字前添加直径符号“Φ”。
半径标注
半径标注用来标注圆弧或圆的半径。半径标注的尺寸线是从圆心指向圆弧上的一点,并且在标注的过程中,AutoCAD将自动在标注文字前添加半径符号“R”。
尺寸标注
圆心标记标注
圆心标注可以根据需要在圆或圆弧的中心点处标注圆心标记。
尺寸标注
弧长标注
圆弧除了可以标注半径和直径,还可以标注圆弧的长。
折弯标注
当圆弧或圆的圆心位于布局之外并且无法在其实际位置显示时,可以创建折弯半径标注,也称“缩放的半径标注”。
基线标注
基线尺寸标注是标注一组起始相同的尺寸,其特点是尺寸拥有相同的基准线,在创建基线标注和连续标注之前,都必须已存在一个以上的尺寸标注。
连续标注
连续标注是创建一系列首尾相连的多个标注,在创建连续标注之前必须存在一个以上的尺寸标注 (线性标注、坐标标注或角度标注)。
尺寸标注
徒手画图
05
直线的画法。
常用角度的画法。
常用正多边形的画法。
圆的画法。
椭圆的画法。
01
02
03
04
05
徒手画图
