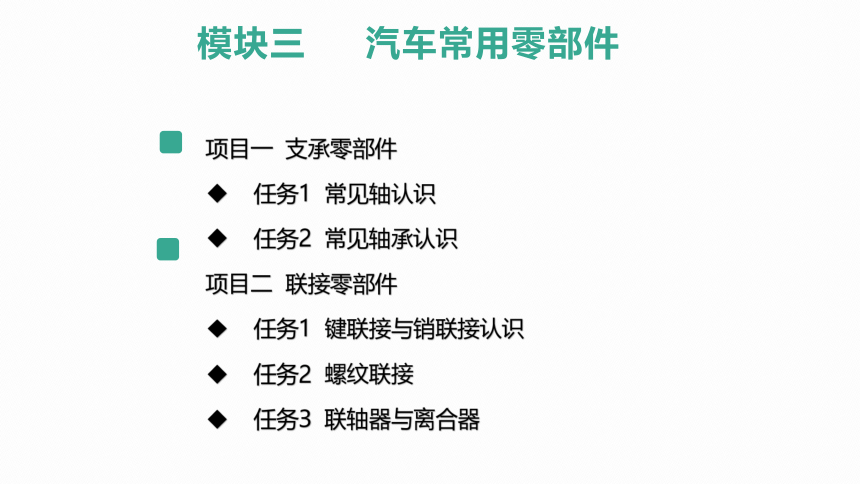

项目一 支承零部件
任务1 常见轴认识
任务2 常见轴承认识
项目二 联接零部件
任务1 键联接与销联接认识
任务2 螺纹联接
任务3 联轴器与离合器
模块三 汽车常用零部件

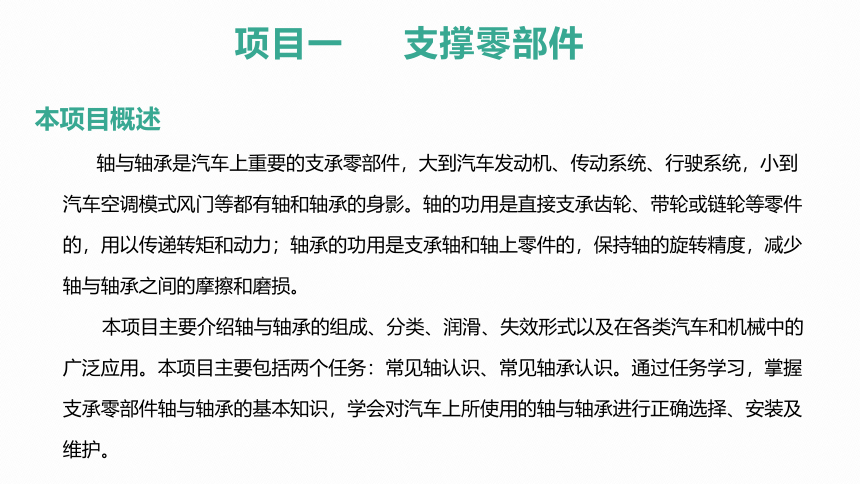

项目一 支撑零部件
本项目概述
轴与轴承是汽车上重要的支承零部件，大到汽车发动机、传动系统、行驶系统，小到
汽车空调模式风门等都有轴和轴承的身影。轴的功用是直接支承齿轮、带轮或链轮等零件
的，用以传递转矩和动力；轴承的功用是支承轴和轴上零件的，保持轴的旋转精度，减少
轴与轴承之间的摩擦和磨损。
本项目主要介绍轴与轴承的组成、分类、润滑、失效形式以及在各类汽车和机械中的
广泛应用。本项目主要包括两个任务：常见轴认识、常见轴承认识。通过任务学习，掌握
支承零部件轴与轴承的基本知识，学会对汽车上所使用的轴与轴承进行正确选择、安装及
维护。
任务2 常见轴承认识

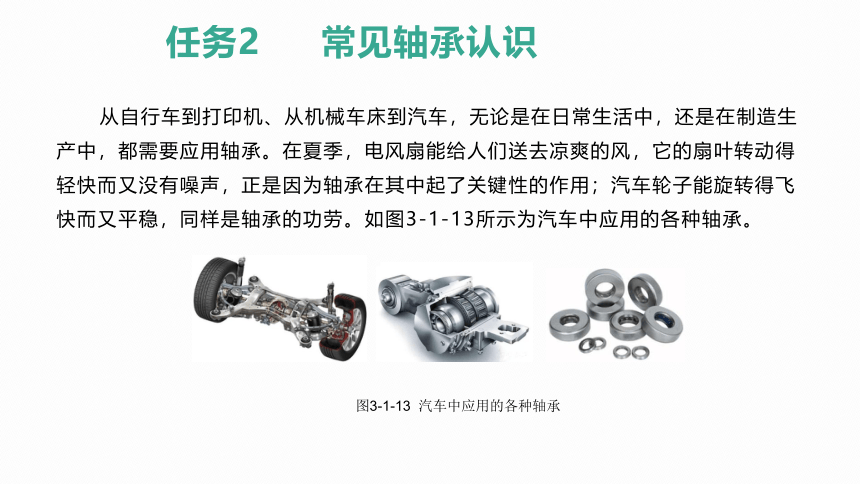

从自行车到打印机、从机械车床到汽车，无论是在日常生活中，还是在制造生产中，都需要应用轴承。在夏季，电风扇能给人们送去凉爽的风，它的扇叶转动得轻快而又没有噪声，正是因为轴承在其中起了关键性的作用；汽车轮子能旋转得飞快而又平稳，同样是轴承的功劳。如图3-1-13所示为汽车中应用的各种轴承。
图3-1-13 汽车中应用的各种轴承
任务2 常见轴承认识
一、轴承的功用及分类
1．功用
在机器中，轴承是用来支承轴及轴上回转零件的部件，并保持轴或轴上零件正常工作位置和旋转精度，轴承性能的好坏直接影响机器的使用性能。因此，轴承是机器的重要组成部分。
任务2 常见轴承认识
一、轴承的功用及分类
2．分类

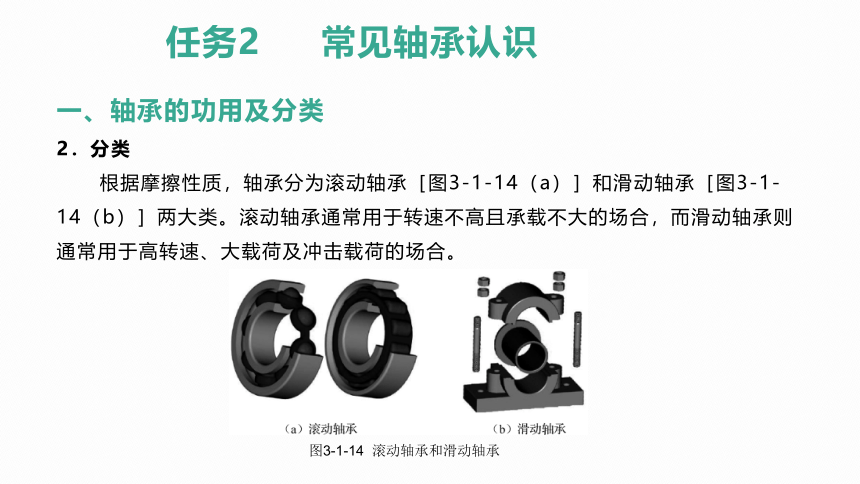

根据摩擦性质，轴承分为滚动轴承［图3-1-14（a）］和滑动轴承［图3-1-14（b）］两大类。滚动轴承通常用于转速不高且承载不大的场合，而滑动轴承则通常用于高转速、大载荷及冲击载荷的场合。
图3-1-14 滚动轴承和滑动轴承

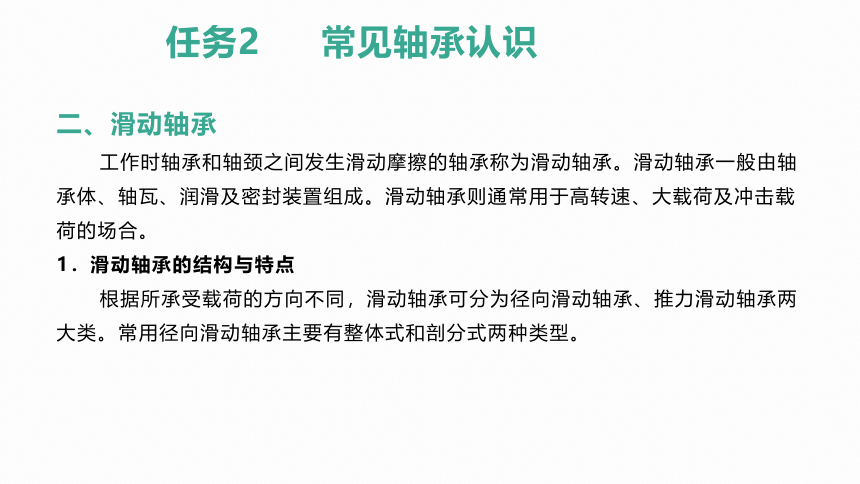

二、滑动轴承
工作时轴承和轴颈之间发生滑动摩擦的轴承称为滑动轴承。滑动轴承一般由轴承体、轴瓦、润滑及密封装置组成。滑动轴承则通常用于高转速、大载荷及冲击载荷的场合。
1．滑动轴承的结构与特点
根据所承受载荷的方向不同，滑动轴承可分为径向滑动轴承、推力滑动轴承两大类。常用径向滑动轴承主要有整体式和剖分式两种类型。
任务2 常见轴承认识
二、滑动轴承
2．滑动轴承的结构
1）径向滑动轴承

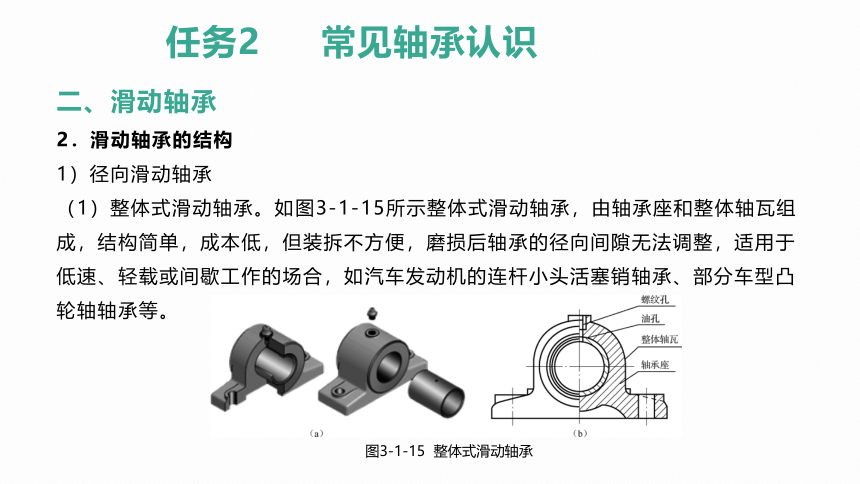

（1）整体式滑动轴承。如图3-1-15所示整体式滑动轴承，由轴承座和整体轴瓦组成，结构简单，成本低，但装拆不方便，磨损后轴承的径向间隙无法调整，适用于低速、轻载或间歇工作的场合，如汽车发动机的连杆小头活塞销轴承、部分车型凸轮轴轴承等。
图3-1-15 整体式滑动轴承
任务2 常见轴承认识
二、滑动轴承
2．滑动轴承的结构
1）径向滑动轴承

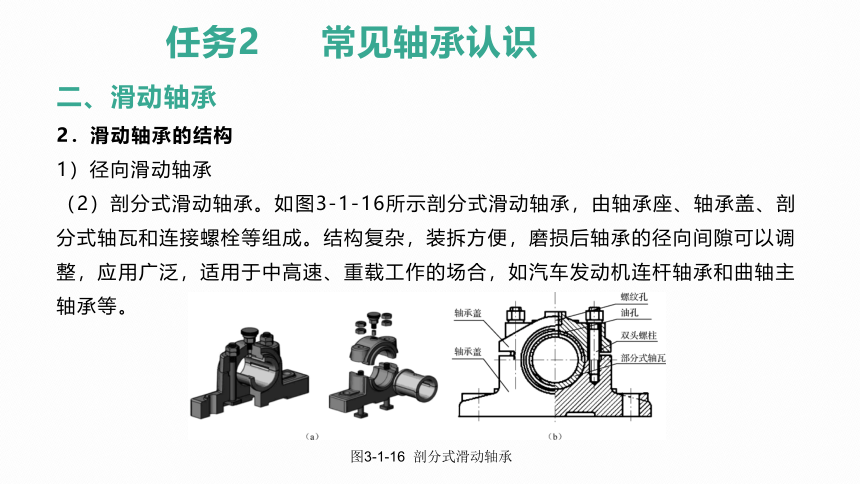

（2）剖分式滑动轴承。如图3-1-16所示剖分式滑动轴承，由轴承座、轴承盖、剖分式轴瓦和连接螺栓等组成。结构复杂，装拆方便，磨损后轴承的径向间隙可以调整，应用广泛，适用于中高速、重载工作的场合，如汽车发动机连杆轴承和曲轴主轴承等。
图3-1-16 剖分式滑动轴承
任务2 常见轴承认识
二、滑动轴承
2）推力滑动轴承

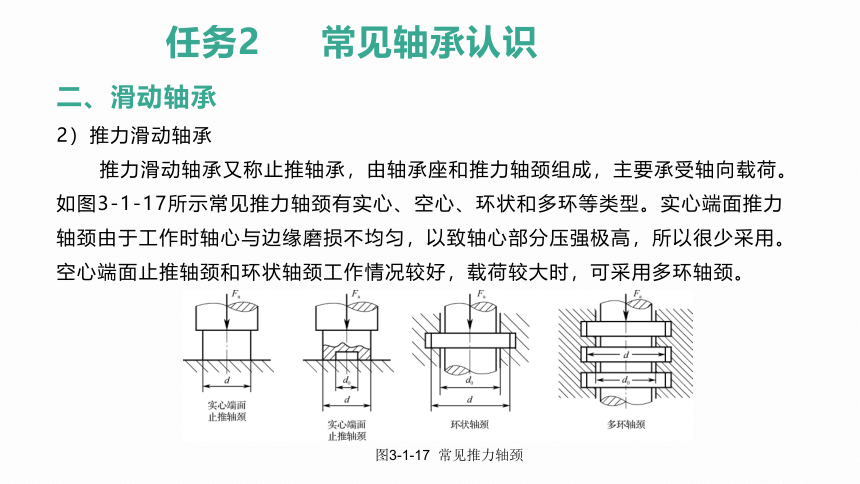

推力滑动轴承又称止推轴承，由轴承座和推力轴颈组成，主要承受轴向载荷。如图3-1-17所示常见推力轴颈有实心、空心、环状和多环等类型。实心端面推力轴颈由于工作时轴心与边缘磨损不均匀，以致轴心部分压强极高，所以很少采用。空心端面止推轴颈和环状轴颈工作情况较好，载荷较大时，可采用多环轴颈。
图3-1-17 常见推力轴颈
任务2 常见轴承认识
二、滑动轴承

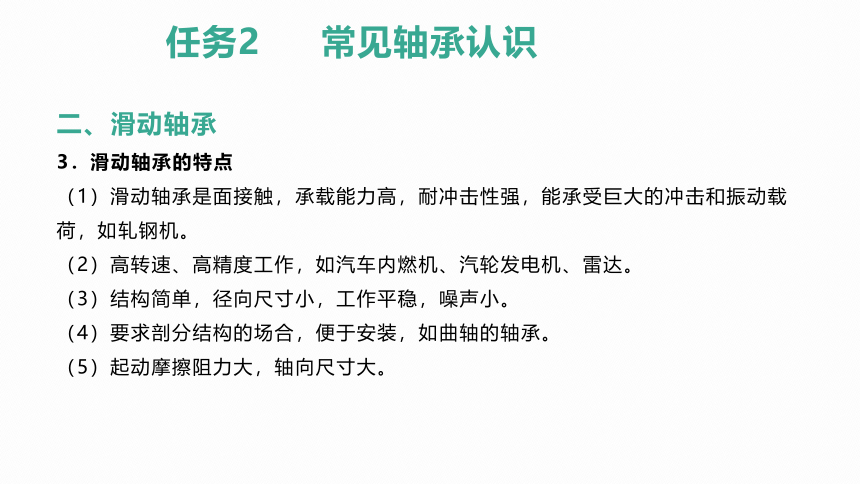

3．滑动轴承的特点
（1）滑动轴承是面接触，承载能力高，耐冲击性强，能承受巨大的冲击和振动载荷，如轧钢机。
（2）高转速、高精度工作，如汽车内燃机、汽轮发电机、雷达。
（3）结构简单，径向尺寸小，工作平稳，噪声小。
（4）要求剖分结构的场合，便于安装，如曲轴的轴承。
（5）起动摩擦阻力大，轴向尺寸大。
任务2 常见轴承认识
二、滑动轴承

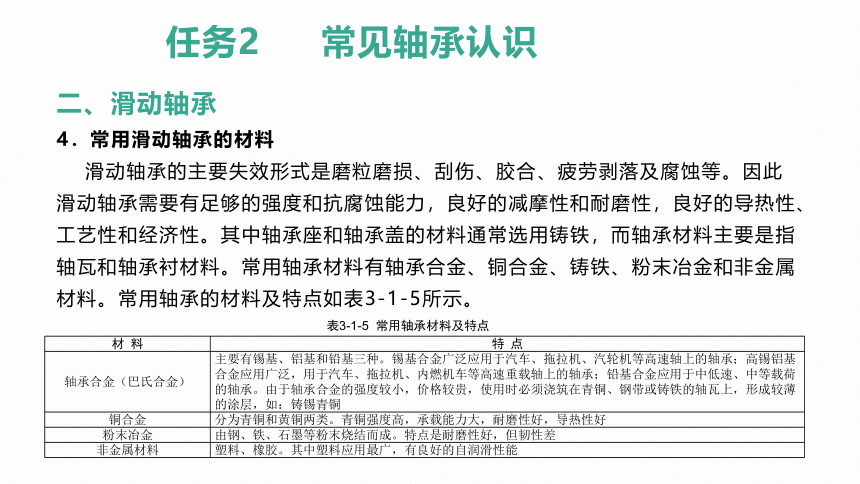

4．常用滑动轴承的材料
滑动轴承的主要失效形式是磨粒磨损、刮伤、胶合、疲劳剥落及腐蚀等。因此滑动轴承需要有足够的强度和抗腐蚀能力，良好的减摩性和耐磨性，良好的导热性、工艺性和经济性。其中轴承座和轴承盖的材料通常选用铸铁，而轴承材料主要是指轴瓦和轴承衬材料。常用轴承材料有轴承合金、铜合金、铸铁、粉末冶金和非金属材料。常用轴承的材料及特点如表3-1-5所示。
材 料 特 点
轴承合金（巴氏合金） 主要有锡基、铝基和铅基三种。锡基合金广泛应用于汽车、拖拉机、汽轮机等高速轴上的轴承；高锡铝基合金应用广泛，用于汽车、拖拉机、内燃机车等高速重载轴上的轴承；铅基合金应用于中低速、中等载荷的轴承。由于轴承合金的强度较小，价格较贵，使用时必须浇筑在青铜、钢带或铸铁的轴瓦上，形成较薄的涂层，如：铸锡青铜
铜合金 分为青铜和黄铜两类。青铜强度高，承载能力大，耐磨性好，导热性好
粉末冶金 由钢、铁、石墨等粉末烧结而成。特点是耐磨性好，但韧性差
非金属材料 塑料、橡胶。其中塑料应用最广，有良好的自润滑性能
表3-1-5 常用轴承材料及特点
任务2 常见轴承认识
二、滑动轴承

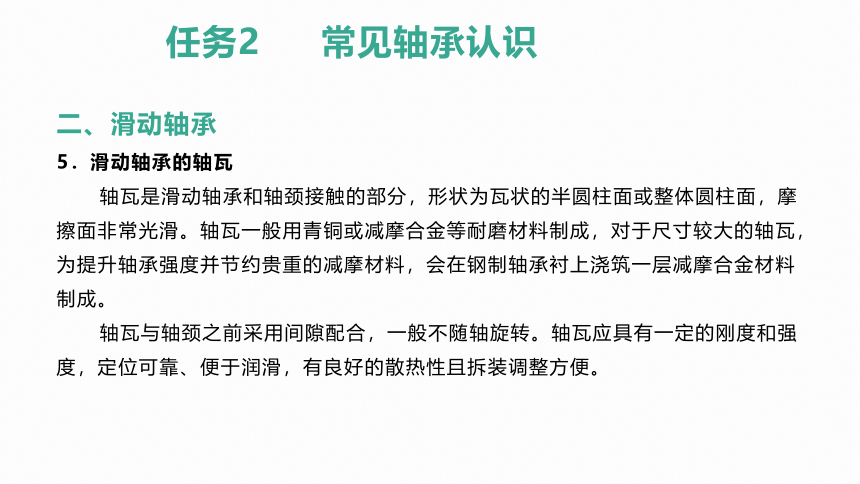

5．滑动轴承的轴瓦
轴瓦是滑动轴承和轴颈接触的部分，形状为瓦状的半圆柱面或整体圆柱面，摩擦面非常光滑。轴瓦一般用青铜或减摩合金等耐磨材料制成，对于尺寸较大的轴瓦，为提升轴承强度并节约贵重的减摩材料，会在钢制轴承衬上浇筑一层减摩合金材料制成。
轴瓦与轴颈之前采用间隙配合，一般不随轴旋转。轴瓦应具有一定的刚度和强度，定位可靠、便于润滑，有良好的散热性且拆装调整方便。
任务2 常见轴承认识
二、滑动轴承
常用的轴瓦有整体式和剖分式两种。
1）整体式轴瓦（轴套） 整体式轴瓦通常称为轴套。如图3-1-18所示，整体式轴瓦一般在摩擦表面上开有油孔和油槽，以便于润滑，粉末冶金制成的轴套一般不带油槽。整体式轴瓦一般用于小轴径及便于安装的场合，如连杆小头轴承、涡轮增压器轴承等，部分场合可直接在轴承座上加工形成轴瓦表面，无须再另配轴瓦，比如铝合金缸盖发动机的凸轮轴轴承。
（a）
（b）
（c）
图3-1-18 整体式轴瓦
任务2 常见轴承认识
二、滑动轴承
2）剖分式轴瓦
剖分式轴瓦主要用于无法整体安装的场合或尺寸较大的场合，如连杆轴承、曲轴主轴承等。如图3-1-19所示，剖分式轴瓦由上轴瓦和下轴瓦组成。
上轴瓦为非承载区，上面开有油孔和油槽，润滑油由非承载区引入轴承。油孔用来供应润滑油，油槽将润滑油均匀分布到整个工作表面上。
油孔和油槽的位置应开在非承载区一侧，以保证承载区油膜的连续性。
（a） （b） （c）
图3-1-19 常见剖分式轴瓦结构
任务2 常见轴承认识
二、滑动轴承
2）剖分式轴瓦
为防止油槽内润滑油流失过量，油槽轴向长度通常控制在轴瓦长度的80%以内，轴瓦两端不开油槽，用于封油，常见油槽的结构如图3-1-20所示。
图3-1-20 轴承上的油槽形式
任务2 常见轴承认识
二、滑动轴承
6．滑动轴承的维护与安装
（1）轴承安装后（剖分式轴承，在轴承座螺栓按照标准扭矩紧固后），要保证轴颈在轴承孔内转动灵活、平稳。
（2）轴瓦背部与轴承座内壁要紧密贴合，轴瓦背面及轴承座内壁在安装前要求清洁、无油。整体式轴瓦压入时要防止偏斜，轴瓦油道孔与机体油道孔应对齐。轴瓦上如设置紧定螺钉，应将紧定螺钉紧固，防止轴瓦转动造成异常磨损或堵塞油道孔。
（3）安装时，应注意机体油路与轴瓦油孔对正，保证润滑油路的畅通。
（4）轴瓦与轴承座孔要贴实，轴瓦剖分面比轴承座高0.05～0.1mm，以便压紧轴承座后，剖分轴瓦呈现圆形。
任务2 常见轴承认识
二、滑动轴承
（5）修刮轴瓦后，要及时清洗切屑（部分新式轴瓦不允许刮削）。
（6）轴承的内表面属于工作面，其硬度较低，在拆装过程中应特别注意不能损伤。
（7）在轴承的使用过程中要经常检查其润滑、发热、振动等情况。若有发热（一般在60 C以下为正常），应及时检查、分析，采取措施。
任务2 常见轴承认识
二、滑动轴承
7．常用的滑动轴承的润滑方式及装置
滑动轴承工作中需要使用润滑剂进行润滑，在运转过程中，润滑剂将轴与轴瓦之间以油膜隔开，能够减小摩擦系数、提高机械效率、减轻磨损、延长机械的使用寿命，还可起到冷却、防尘以及吸振等作用。滑动轴承常用的润滑剂有润滑油和润滑脂，常用的润滑方式有间歇供油和连续供油两种。
常用的滑动轴承润滑方式及装置如表3-1-6所示。
任务2 常见轴承认识
二、滑动轴承
润 滑 方 式 润滑示意图 说 明
间歇供油 压注式油杯 用于润滑油润滑。压下钢球，杯体注油孔可用油壶或油枪注油；在不注油时，注油孔被钢球遮挡，起密封和防尘作用。一般用于低速、轻载的轴承
旋盖式油杯 用于润滑脂润滑。杯盖与杯体采用螺纹联接，在杯体和杯盖中定期加注润滑脂，向下旋转杯盖即可将润滑油脂压入轴承内。一般用于低速、轻载的轴承
连续供油 滴油润滑 一种针阀式油杯，用于润滑油润滑。使用时将手柄置于垂直位置，针阀被向上提升，打开油孔供油；手柄置于水平位置，针阀下降，关闭油孔，停止供油。旋动螺母可调节注油量的大小
油绳润滑 用于润滑油油润滑。杯体中储存润滑油，靠油绳的毛细管作用和虹吸作用将油杯中的润滑油引到轴承处，实现连续润滑。这种润滑油方式注油量较小，适用于轻载及轴颈转速不高的场合。油绳对润滑油还有过滤作用
油环润滑 用于油润滑。油环套在轴颈上并浸入油池。轴旋转时，靠摩擦力带动油环转动，油环将润滑油带至轴颈处进行润滑。这种润滑方式结构简单，但由于靠摩擦力带动油环甩油，故轴的转速不能太高，一般适应的轴颈转速为100～300r/min
飞溅润滑 飞溅润滑又称油浴润滑。以齿轮箱作为油箱，将齿轮、甩油盘等浸入到润滑油中一定深度，依靠齿轮旋转时溅起的润滑油润滑齿轮及轴承部位。其工作简单可靠，但应注意齿轮、甩油盘等零件转速不能太高，浸入润滑油深度也不宜过深，否则“搅油阻力”过大，润滑油温度过高
任务2 常见轴承认识
表3-1-6 常用的滑动轴承润滑方式及装置
二、滑动轴承
压力润滑 用于润滑油油润滑。利用油泵将润滑油压入轴承进行润滑。工作可靠、结构复杂，对轴承的密封要求高，成本较高。用于高速、重载、精密的滑动轴承
任务2 常见轴承认识
续表
三、滚动轴承
工作时轴承和轴颈之间发生滚动摩擦的轴承称为滚动轴承。滚动轴承属于标准件，已经标准化、系列化，通常用于转速不高且荷载不大的场合。
任务2 常见轴承认识
三、滚动轴承
1．滚动轴承的结构
滚动轴承一般由内圈、外圈、滚动体和保持架组成。内圈装在轴颈上，外圈装在机座或零件的轴承孔内。多数情况下，外圈不转动，内圈与轴一起转动。当内外圈之间相对旋转时，滚动体沿着滚道滚动。保持架使滚动体均匀分布在滚道上，并减少滚动体之间的碰撞和磨损。常见滚动轴承的结构如图3-1-21所示。
图3-1-21 常见滚动轴承的结构
任务2 常见轴承认识
三、滚动轴承
1．滚动轴承的结构
滚动轴承中的滚动体是滚动轴承的主要特征，常见的滚动体有圆球、圆柱、圆锥、滚针、滚柱等形状，如图3-1-22所示。
图3-1-22 常见滚动轴承的滚动体
任务2 常见轴承认识
三、滚动轴承
2．滚动轴承的特点
优点： ① 启动摩擦阻力小，起动灵敏，效率高，应用广泛。
② 可用预紧的方法提高刚度和旋转精度。
③ 宽度小，可使机器的轴向尺寸紧凑。
④ 润滑方法简便，已标准化，易于更换。
缺点：① 抗冲击载荷能力差、寿命较短、安装精度要求高。
② 高速运转时噪声大。
③ 轴承不能剖分。
④ 径向尺寸大。
任务2 常见轴承认识
三、滚动轴承
3．滑动轴承与滚动轴承的比较
根据滑动轴承与滚动轴承各自的优缺点，滑动轴承与滚动轴承的比较如表3-1-7所示。
名称特点 滑 动 轴 承 滚 动 轴 承
优点 ①工作平稳；②噪声低；③工作可靠；④工作转速特别高；⑤承受极大的冲击和振动载荷； ①启动阻力小、灵敏，效率高；②可用预紧的方法提高刚度和旋转精度；③宽度小，可使机器的轴向尺寸紧凑；④润滑方法简便，易于更换
缺点 ①动摩擦阻力大；②轴向尺寸大 ①抗冲击载荷能力差；②高速运转时噪声大；③轴承不能剖分④径向尺寸大
表3-1-7 滑动轴承与滚动轴承的比较
任务2 常见轴承认识
三、滚动轴承
4．滚动轴承的类型
为满足机械的各种要求，滚动轴承有多种类型。
（1）根据滚动轴承所能承受的主要载荷方向，滚动轴承可分为向心轴承（主要承受径向载荷，也可承受轻微轴向载荷，如深沟球、调心轴承等）、推力轴承（只能承受轴向载荷，如推力球、推力滚子轴承等）、向心推力轴承（能同时承受径向载荷和轴向载荷，一般以承受径向载荷为主，如角接触球轴承、圆锥滚子轴承等）。
（2）根据滚动体的形状，滚动轴承分为球轴承和滚子轴承两大类，球轴承速度高，而滚子轴承承载能力大。
任务2 常见轴承认识
三、滚动轴承
（3）根据调心能力的不同，滚动轴承分为调心轴承和非调心轴承。
选用时应综合考虑轴承所受载荷的大小、方向和性质，转速的高低、调心性能、支承刚度及结构状况等，尽可能做到经济合理且满足使用要求。如表3-1-8所示为常用滚动轴承的类型、示意图、代号、特性与应用。
轴承类型 实 物 图 示 意 图 类型代号 特性与应用
调心球轴承 10000 主要承受径向载荷，也可同时承受少量的双向轴向载荷。极限转速高、能自动调心，适用于多点支承或弯曲刚度小的细长轴。（径向为主，轴向为辅）
表3-1-8 常用滚动轴承的类型、示意图、特性与应用
任务2 常见轴承认识
轴承类型 实 物 图 示 意 图 类型代号 特性与应用
调心滚子轴承 20000 用于承受径向载荷，也能承受少量的双向轴向载荷。径向承载能力较大、极限转速低、能自动调心，适用于弯曲刚度小的轴。（径向为主，轴向为辅）
圆锥滚子轴承 30000 能承受较大的径向载荷和轴向载荷。内外圈可分离，所以自由间隙可以调整，通常成对使用、对称安装。（双向载荷）
深沟球轴承 60000 主要承受径向载荷，也可承受少量双向轴向载荷。摩擦阻力小、极限转速高、结构简单、价格低廉、应用最广泛。如：汽车、机床等机械中。（径向为主，轴向为辅）
角接触球轴承 70000 能同时承受径向载荷与轴向载荷，接触角越大，轴向承载能力越大。用于转速较高，同时承受径向和轴向载荷的场合，成对使用。（双向载荷，轴向单向受力）
推力球轴承 51000 可承受单向轴向载荷，常用于轴向载荷大、转速较低的场合。轴向尺寸较小，占用空间小。如行星齿轮自动变速器中。（纯轴向载荷）
推力圆柱滚子轴承 80000 只能承受单向轴向载荷，承载能力比推力球轴承大得多，不允许轴线偏移。适用于轴向载荷大而不需调心的场合。如行星齿轮自动变速器中。（纯轴向载荷）
圆柱滚子轴承 N0000 只能承受径向载荷，不能承受轴向载荷。承受载荷能力比同尺寸的球轴承大，尤其是承受冲击载荷的能力大。适用于轴的刚度较大，轴与孔同轴度好的场合（纯径向载荷）
滚针轴承 NA000 一般无保持架，径向尺寸最小，只能承受径向载荷，摩擦系数较大，极限转速较低。适用于径向载荷很大而径向尺寸小的场合，如万向联轴器、活塞销、变速器输入轴等
续表
任务2 常见轴承认识
三、滚动轴承
5．滚动轴承的类型选择
滚动轴承广泛应用于汽车变速器、分动器中。例如汽车后桥传动轴采用的是双列滚子轴承；汽车循环球转向器摇臂轴和齿轮齿条转向器转向盘轴采用的都是滚针轴承；有些轿车后轴采用的是角接触球轴承或圆锥滚子轴承。因此，滚动轴承在选用时应综合考虑轴承所受载荷的大小、方向和性质，转速的高低及是否需要调心性能，支承刚度以及结构状况等，以尽可能做到经济合理且满足使用要求。
① 转速高时应选用球轴承。② 载荷较大时应选用线接触的滚子轴承。
③ 跨距较大或难以保证两轴承孔的同轴度的轴及多支承点轴，应选用调心轴承。
④ 为便于安装、拆卸和调整轴承游隙，可选用内外圈分离的圆锥滚子轴承。
⑤ 从经济性考虑，一般球轴承的价格低于滚子轴承。
任务2 常见轴承认识
三、滚动轴承
6．滚动轴承的代号
滚动轴承的类型很多，同一类型的轴承又有各种不同的结构、尺寸、公差等级和技术性能的许多规格。例如，如图3-1-23所示较为常用的深沟球轴承，在尺寸方面有大小不同的内径、外径和宽度。
为了便于设计、制造和使用，国家标准在GB/T272—2017《滚动轴承代号方法》中规定了滚动轴承的代号，并压印在滚动轴承内圈的端面上。
图3-1-23 深沟球轴承
任务2 常见轴承认识
三、滚动轴承
6．滚动轴承的代号
滚动轴承代号由前置代号、基本代号和后置代号三部分构成，其中基本代号是滚动轴承代号的核心，如表3-1-9所示。
前 置 代 号 基 本 代 号 后 置 代 号
字母成套轴承的分部件 字母和数字 ××× × × ×× 类型 宽直 内径 代号 度径 代号 系列 代号 字母和数字内部结构
表3-1-9 滚动轴承代号
任务2 常见轴承认识
三、滚动轴承
1）基本代号
基本代号表示轴承的基本类型、结构和尺寸，是轴承代号的基础。除滚针轴承外，基本代号由轴承类型代号、尺寸系列代号及内径代号构成。
（1）轴承类型代号。
轴承类型代号由数字或字母表示，如表 3-1-10 所示。
任务2 常见轴承认识
类 型 代 号 轴 承 类 型 载 荷
1 调心球轴承 径向力为主，较小轴向力
2 调心滚子轴承 径向力为主，较小轴向力
3 圆锥滚子轴承 双向载荷
5 推力球轴承 轴向载荷
6 深沟球轴承 径向力为主，较小轴向力
7 角接触球轴承 双向载荷（轴向力定向）
N 圆柱滚子轴承 径向载荷
NA 滚针轴承 径向载荷
三、滚动轴承
（1）轴承类型代号。
轴承类型代号由数字或字母表示，如表 3-1-10 所示。
表3-1-10 轴承类型代号
任务2 常见轴承认识
三、滚动轴承
（2）尺寸系列代号。
尺寸系列代号由两位数字组成，前一位数字为宽度（或高度）系列代号，后一位数字为直径系列代号。如图3-1-24所示，直径系列表示结构相同、内径相同的轴承在外径和宽度方面的变化系列。
在轴承代号中，轴承类型代号和尺寸系列代号以组合的形式表达，一般正常宽度的宽度系列代号为“0”，通常不标注；但圆锥滚子轴承（3类）和调心滚子轴承（2类）的宽度系列代号不能省略“0”。如：61905、6（0）205、30205。
图3-1-24 常见轴承的尺寸系列代号
任务2 常见轴承认识
三、滚动轴承
（3）内径代号。
内径代号一般由两位数字表示，并紧接在尺寸系列代号之后注写。内径d≥10mm的滚动轴承内径代号，如表3-1-11所示。
内径代号（两位数） 00 01 02 03 04～96
轴承内径（mm） 10 12 15 17 代号×5
表3-1-11 内径d≥10mm的滚动轴承内径代号
注：内径为22、28、32以及≥500mm的轴承，内径代号直接用内径毫米数表示，但标注时与尺寸系列代号之间要用“/”分开。如深沟球轴承62/22的内径d=22mm。
任务2 常见轴承认识
三、滚动轴承
2）前置代号和后置代号
前置代号和后置代号是轴承代号的补充，只有在轴承的结构形状、尺寸、公差、技术要求等有所改变时才使用，一般情况下可全部省略，其详细内容查阅《机械设计手册》中相关标准规定。
3）滚动轴承代号示例
滚动轴承代号表示方法举例如下：
任务2 常见轴承认识
三、滚动轴承
7．滚动轴承内圈与外圈的配合
滚动轴承内圈与轴颈之间采用基孔制过盈配合，内圈随轴一起转动，轴公差k6、m6；外圈与轴承座孔之间选用基轴制过渡配合，轴承座孔公差H7、J7、JS7。
一般情况下，内圈的配合应该紧一些，外圈的配合应该松一些。当转速高、载荷大、振动又大时，可选用紧一些的配合；对于经常拆卸的轴承，可选用松一些的配合。
滚动轴承配合的选择与很多因素有关，主要考虑载荷的类型、大小、工作温度和轴承的旋转精度等。
任务2 常见轴承认识
三、滚动轴承
8．滚动轴承的定位
1）滚动轴承的周向定位
滚动轴承内、外圈的周向固定是靠内圈与轴间、外圈与机座孔间的配合来保证的。滚动轴承的周向定位方式及应用场合如表3-1-12。
定 位 方 式 配 合 方 式 应 用 场 合
内圈与轴的配合 紧（过盈） 尺寸大、载荷大、振动大、转速高或工作温度高
外圈与轴承座孔之间的配合 较松（过渡或间隙） 适用于经常拆装的场合
表3-1-12 轴承周向定位的常见方式及应用场合
任务2 常见轴承认识
三、滚动轴承
2）滚动轴承的轴向定位
（1）轴承外圈通常使用端盖的凸缘进行轴向定位。为调整轴承的预紧度，通常会在端盖与壳体之间加调整垫片来实现。常见的轴承外圈轴向定位方式如表3-1-13所示。
形式 利用轴承盖的单向固定 利用轴承盖和座孔凸缘的双向固定 利用弹性挡圈和座孔凸缘的双向固定
图例
表3-1-13 常见的轴承外圈轴向定位
任务2 常见轴承认识
三、滚动轴承
（2）轴承内圈的轴向定位是防止轴与轴承内圈的轴向位移。轴承内圈在轴上的轴向定位通常利用轴肩进行单向定位，另一个方向可以用卡簧、螺母或挡圈等进行定位。常见轴承内圈的定位如表3-1-14所示。
形式 利用轴肩和轴上弹性挡圈的固定 利用端面止推垫圈的固定
图例
图例
说明 轴承装拆时，作用点只能在轴承内圈。轴承内圈的轴向定位，定位件的高度一定要低于轴承内圈，便于安装装拆工具 任务2 常见轴承认识
表3-1-14 轴承内圈的轴向定位
三、滚动轴承
轴承的轴向定位根据其使用场合的不同进行选择，各种不同的应用场合应根据其使用条件进行针对性地选择。内圈的轴向定位方法的特点如表3-1-15所示。
内圈的轴向定位方法 特 点
螺母固定 用于轴承转速较高、承受轴向载荷较大的情况。为防止螺母在旋转过程中松弛，可用螺母和止动垫圈紧固
轴用弹性挡圈 用于轴向载荷不大、转速不高、轴颈上加工螺纹困难的情况。这种方法制造简单、拆装方便、占用空间小
端面止推垫圈 适用于轴向载荷较大、转速较高、轴颈上加工螺纹或其他结构困难的情况。在轴端采用两个螺钉固定止推垫圈，螺钉采用止动垫圈或铁丝防松
紧定套筒 适用于轴承转速不高，承受平稳径向载荷与不大的轴向载荷，采用锥形紧定套筒安装。紧定套用螺母和止动垫圈定位
端盖 适用于转速高，轴向载荷大的各种向心轴承。端盖用螺钉压紧轴承外圈，端盖上可做成密封装置
止动环 当轴承外壳孔内由于条件限制，不能加工止动挡边，必须缩减轮廓尺寸时，可采用轴承外圈带止动槽的深沟球轴承，用止动环定位
表3-1-15 内圈的轴向定位方法的特点
任务2 常见轴承认识
三、滚动轴承
9．滚动轴承的安装与拆卸
轴承在安装和拆卸时，为了达到延长轴承使用寿命和保护轴及轴承座的目的，通常对其拆装方法有严格要求。常见的拆装方法如表3-1-16和图3-1-25所示。
方 式 方 法 安装 小型 手锤与辅助套筒（只能作用在轴承内圈上）
中型 液压机与辅助套筒（只能作用在轴承内圈上）
大型 温差法（油温80～100℃，不允许超过120℃，防止局部过热；或者冷却法，用液态氮冷却）
拆卸 小型 手锤和铜棒（拆卸的轴承需重复使用时，拆卸位置只能作用在轴承内圈上；如果轴承不再使用，则拆卸位置没有限制）
中、大型 拉马又称拉力拆卸器、拉拔器（拆卸轴承需重复使用的，则只能作用在轴承内圈上，如果轴承不再使用则没有限制）
表3-1-16 滚动轴承的安装与拆卸
任务2 常见轴承认识
三、滚动轴承
图3-1-25 滚动轴承的安装与拆卸
无论采用哪种拆装方法，一个统一的原则就是：保证轴承的滚动体在拆装过程中不能受力。如果轴承拆卸后不再重复使用，那么其拆卸方法可以有多种形式，不必在意拆卸过程中滚动体是否受力。
任务2 常见轴承认识
三、滚动轴承
10．滚动轴承常见的失效形式
滚动轴承失效的原因有很多，主要有疲劳点蚀、塑性变形、磨粒磨损和粘着磨损。在检查失效的轴承时，要分析导致轴承失效的原因，及时采取措施。
（1）疲劳点蚀是正常失效。
（2）塑性变形是低转速、超载引起的失效。
（3）磨粒磨损、粘着磨损是由于密封不可靠及在多尘的工作条件下，润滑不良，发热严重。
任务2 常见轴承认识
三、滚动轴承
11．滚动轴承的润滑
为了延长滚动轴承使用寿命，降低滚动轴承运行过程中的噪声，滚动轴承在工作过程中需要良好的润滑条件，不同的使用场合，其选用的润滑方法也不相同。
1）润滑的目的
滚动轴承必须进行润滑，减小摩擦阻力、减少轴颈或轴承磨损，此外润滑剂还有冷却、防尘、防锈、缓冲吸振和减少噪声等作用。
2）常用润滑材料
根据工作条件不同，常用的润滑剂有润滑脂、润滑油和固体润滑剂三类。对于滚动轴承来说，润滑方式的选择主要根据速度因素值的不同作为选择润滑剂的条件。
任务2 常见轴承认识
三、滚动轴承
润滑脂（半固态）—常用，用于低速、大载荷，使用要求不高的场合。
润滑剂 润滑油（液态）—常用，根据黏度选择，取决于速度、载荷、温度等因素。
固体润滑剂（固态）—用于高温、高速及要求防止污染的特殊场合。
脂润滑：润滑脂是一种黏稠的凝胶状材料，润滑膜强度高，能承受较大的载荷，不易流失，便于密封和维护，一次填充后可以维持较长工作时间，无须经常补充或更换。由于润滑脂不宜于在高速条件下工作，所以适用于轴颈圆周速度不大于5m/s的滚动轴承润滑，如货车车轮轴承等。
任务2 常见轴承认识
三、滚动轴承
油润滑：与脂润滑相比较，油润滑用于速度和工作温度较高的场合，根据工作温度、载荷大小、运动速度和结构特点选择合适的润滑油黏度。原则上，温度高、载荷大的场合，润滑油黏度应选大些，易形成油膜；反之则选小些，冷却好。其润滑方式有飞溅润滑、滴油润滑和压力润滑等。飞溅润滑中，对油面高度有严格要求，通常油面高度位置如图3-1-26所示。
图3-1-26 飞溅润滑中油面高度示意图
任务2 常见轴承认识
三、滚动轴承
2）常用润滑材料
轴承的常用润滑方法及装置如表3-1-17所示。
常见润滑方法 主 要 装 置 应 用 场 合
间歇式供油 油壶（枪）、压注油杯、滴注油杯 用于低速、轻载的场合
连续式供油 滴油润滑 其使用针阀式油杯储油，在油杯中加注润滑油后，润滑油通过油杯的针阀滴落至润滑部位，通过调整针阀开度的大小，可调整润滑油的流量 用于转速较高、载荷较大的场合
油环润滑 油环空套在转轴上，油环下部浸润在润滑油中，轴转动时带动油环旋转，通过油环带动润滑油至轴承润滑部位 飞溅润滑 轴上部分转动零件的一小部分浸润在润滑油中，通过零件转动时溅起的润滑油润滑。如手动变速器就采用飞溅润滑方法 压力润滑 通过液压泵进行泵油，将带有压力的润滑油通过油道输送至指定需要润滑的部位，其使用较为可靠，但结构复杂。如自动变速器或重载卡车的变速器就采用压力润滑方法 高速重载的场合
表3-1-17 轴承的常用润滑方法
任务2 常见轴承认识
三、滚动轴承
12．滚动轴承的密封
滚动轴承密封的目的是为了防止灰尘、水分、杂质等侵入轴承并阻止润滑剂的流失。良好的密封可保证机器正常工作，降低噪声并延长轴承的使用寿命。常用的滚动轴承密封方式有接触式密封、非接触式密封和组合式密封，其结构、特点及应用如表3-1-18所示。
任务2 常见轴承认识
三、滚动轴承
类 型 图 例 特 点 应 用 场 合
接触式密封 毡圈密封 矩形断面的毛毡圈被安装在梯形槽内，毡圈对轴产生一定的压力，从而起到密封作用 结构简单、制造成本低，适用于润滑脂脂润滑。轴颈圆周速度不大于4～5m/s，工作温度小于90℃的场合
油封密封 油封又称皮碗，是标准件。利用环形螺旋弹簧，将油封的唇部压在轴上，其主要材料为耐油橡胶。油封密封唇朝里安装，主要用于防止润滑剂泄漏；密封唇朝外（图示位置）安装，主要防止灰尘、杂质入内 其适用于润滑油或润滑脂，轴颈圆周速度v<7m/s，工作温度-40～100℃的场合。要求成对使用
非接触式密封 间隙密封 环槽密封，靠轴与轴承盖之间的细小间隙密封，间隙越小越长，效果越好，一般取值0.1～0.3mm 适用于工作环境清洁、干燥的场合。密封效果较差，通常会与油封配合使用，如曲轴的后油封
曲路密封 径向 在轴与轴承盖之间有曲折的间隙，纵向间隙要求1.5～2mm，以防止轴受热膨胀。在间隙中填充润滑油或润滑脂加强密封效果 适用与脂润滑或油润滑，工作环境要求不高，密封可靠的场合。结构复杂，制作成本高
表3-1-18 常用滚动轴承的密封
任务2 常见轴承认识
三、滚动轴承
表3-1-18 常用滚动轴承的密封
类 型 图 例 特 点 应 用 场 合
非接触式密封 曲路密封 轴向
混合式密封 混合密封是将两种密封方式组合使用，其密封效果经济、可靠 应用广泛
续表
任务2 常见轴承认识
任务实施
1．实施目的
在教师的指导下，观察汽车曲轴和凸轮轴的轴承。
2．实施方式
分组讨论，结合轴承的相关知识，根据汽车曲轴和凸轮轴的轴承情况，完成下列表格。
序 号 项 目 结 论
1 根据滚动体形状 凸轮轴轴承
曲轴轴承
2 根据结构，分析曲轴轴承
3 根据受力情况 凸轮轴轴承
曲轴轴承
4 轴承材料 凸轮轴轴承
曲轴轴承
任务2 常见轴承认识
学习小结
1．工作时轴承和轴颈之间发生滚动摩擦的轴承称为滚动轴承。滚动轴承已经标准化、系列化，应用广泛，通常用于转速不高且承载不大的场合。
2．滚动轴承分为球轴承和滚子轴承；按承载情况又分为向心轴承和推力轴承。球轴承和滚子轴承相比，极限转速较高，承载能力较低，价格便宜。
任务2 常见轴承认识
拓展练习 典型例题解析
【例1】滑动轴承轴瓦上开有油孔和油沟，其中油沟的作用是（ ）。
A．供应润滑油 B．形成油膜 C．便于散热 D．均匀分布润滑油
【分析】本题主要考查剖分式滑动轴承轴瓦上油孔与油沟的作用，轴瓦上的油孔用来供应润滑油，油沟的作用是使润滑油均匀分布。
【答案】D。
【例2】代号为31708、31208、31308的滚动轴承中，不同的是（ ）。
A．外径 B．内径 C．类型 D．精度
【分析】本题主要考查滚动轴承的基本代号，由类型代号、尺寸系列代号和内径代号组成，题中三个代号第一个数字表示类型代号，后两位表示内径代号，中间两位表示尺寸系列代号。尺寸系列代号前一位数字表示宽度系列代号，后一位表示直径系列代号。直径系列代号表示轴承在外径和宽度方面的变化系列。
【答案】A。
任务2 常见轴承认识
拓展练习
典型例题解析
【例3】下列滚动轴承的应用特点，说法正确的是（ ）。
A．高速运转时噪声小 B．增大预紧可提高旋转精度
C．轴承损坏后不易于更换 D．效率低，使用寿命长
【分析】本题主要考查滚动轴承的特性。
【答案】B。
任务2 常见轴承认识
巩固练习
一、选择题
1．滑动轴承轴瓦上开有油孔和油沟，其中油孔的作用是（ ）。
A．供应润滑油 B．形成油膜 C．便于散热 D．均匀分布润滑油
2．汽车发电机的轴承只承受较小的径向力，采用的轴承类型是（ ）。
A．深沟球轴承 B．圆柱滚子轴承 C．圆锥滚子轴承 D．推力球轴承
3．下列各项中，能够实现滚动轴承内圆在轴上周向固定的是（ ）。
A．轴肩和轴环 B．圆螺母 C．轴端挡圈 D．过盈配合
4．一阶梯轴的轴端安装代号为 51310 的滚动轴承，该轴需要加工的轴颈部分直径为（ ）。
A．10mm B．12mm C．31mm D．50mm
5．高速、重载及冲击较大的场合，应选用的轴承是（ ）。
A．圆锥滚子轴承 B．整体式滑动轴承 C．推力滑动轴承 D．对开式滑动轴承
任务2 常见轴承认识
任务1 常见轴承认识
巩固练习
一、选择题
6．代号为6303滚动轴承的类型是（ ）。
A．调心球轴承 B．圆锥滚子轴承 C．深沟球轴承 D．角接触球轴承
7．柴油机曲轴中部的轴承应采用（ ）。
A．整体式滑动轴承 B．剖分式滑动轴承 C．深沟球轴承 D．圆锥滚子轴承
8．汽车在行驶时，车轮轴承需要承受较大的轴向力与径向力，所以车轮轴承广泛使用（ ）。
A．圆锥滚子轴承 B．圆柱滚子轴承 C．滚针轴承 D．深沟球轴承
9．发动机连杆小头与活塞销的联接应采用（ ）。
A．整体式滑动轴承 B．推力球轴承 C．剖分式滑动轴承 D．深沟球轴承
10．代号为6303的滚动轴承内径尺寸为（ ）mm。
A．3 B．15 C．17 D．30
任务1 常见轴承认识
巩固练习
二、简答题
根据图3-1-27所示轴承结构示意图，回答下列问题。
（1）写出图中1所示元件的名称，该元件对轴有哪种作用？
（2）写出图中2所示元件的名称，该元件对轴上零件有哪种作用？
（3）写出图中防松元件3的名称，该防松方法是摩擦力防松还是机械防松？
（4）对齿轮起轴向定位作用的轴上结构和零件各是什么？
图3-1-27 简答题图

展开更多......

收起↑
