第10章 联接件

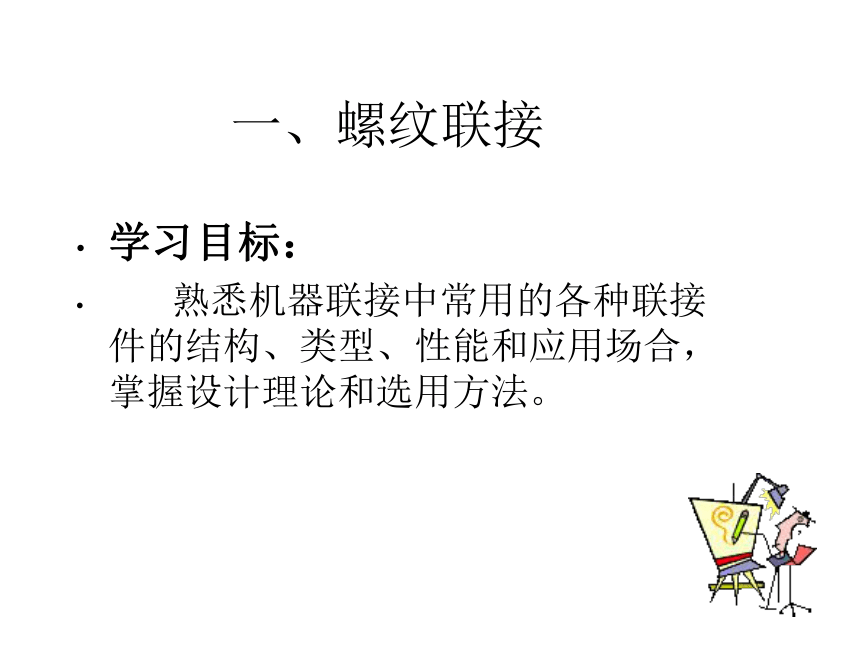

一、螺纹联接
学习目标：
熟悉机器联接中常用的各种联接件的结构、类型、性能和应用场合，掌握设计理论和选用方法。

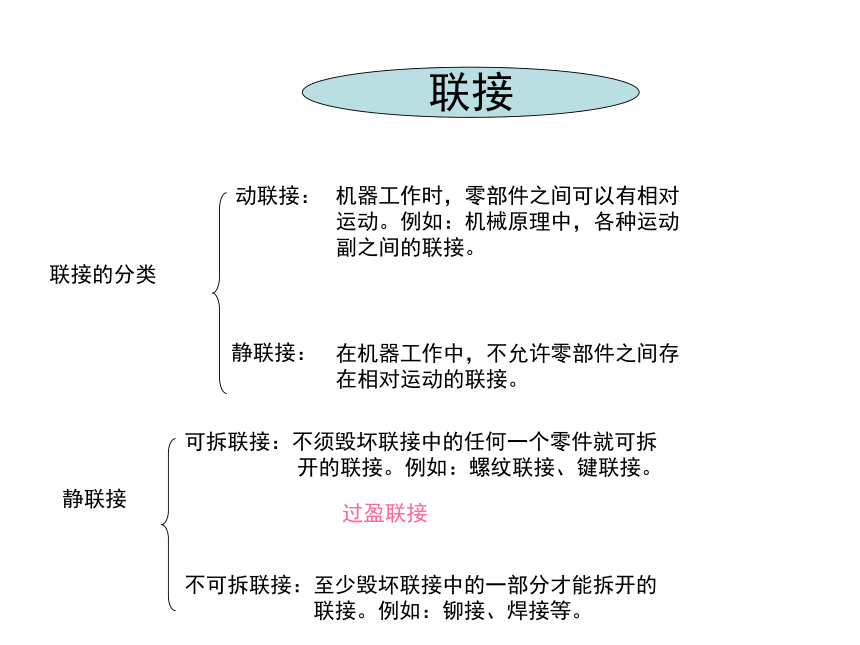

联接的分类
动联接：
静联接：
机器工作时，零部件之间可以有相对
运动。例如：机械原理中，各种运动
副之间的联接。
在机器工作中，不允许零部件之间存
在相对运动的联接。
静联接
可拆联接：不须毁坏联接中的任何一个零件就可拆
开的联接。例如：螺纹联接、键联接。
不可拆联接：至少毁坏联接中的一部分才能拆开的
联接。例如：铆接、焊接等。
过盈联接
联接

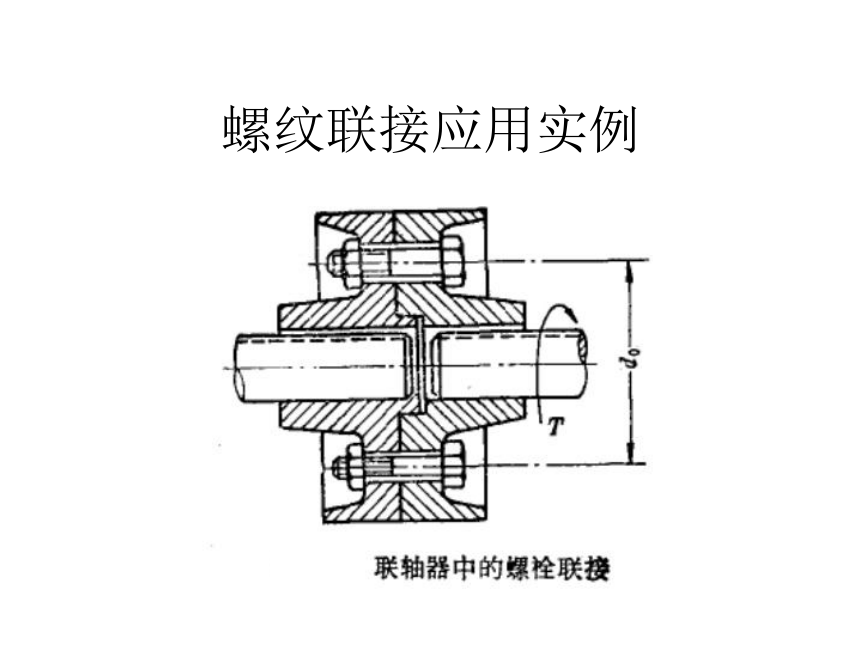

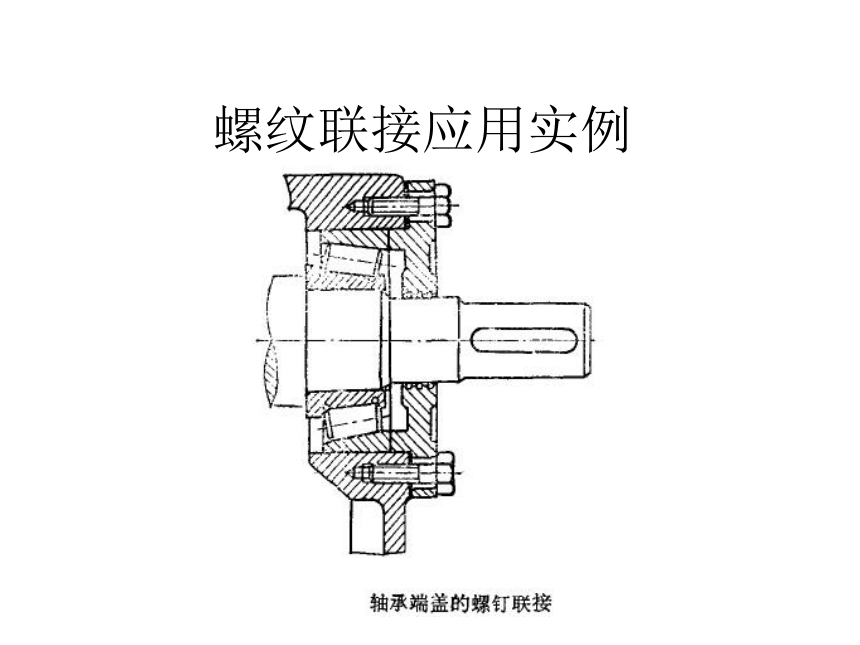

螺纹联接应用实例

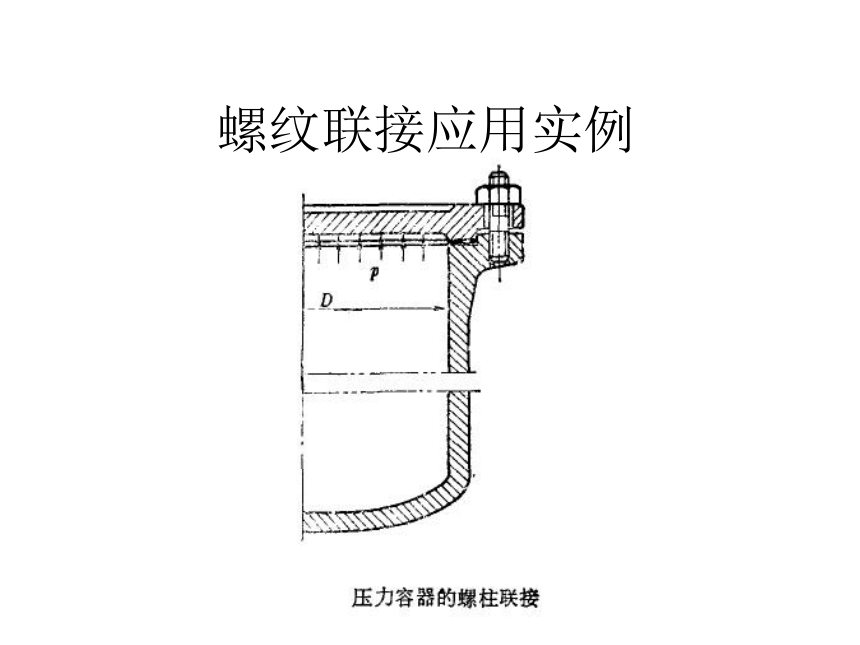

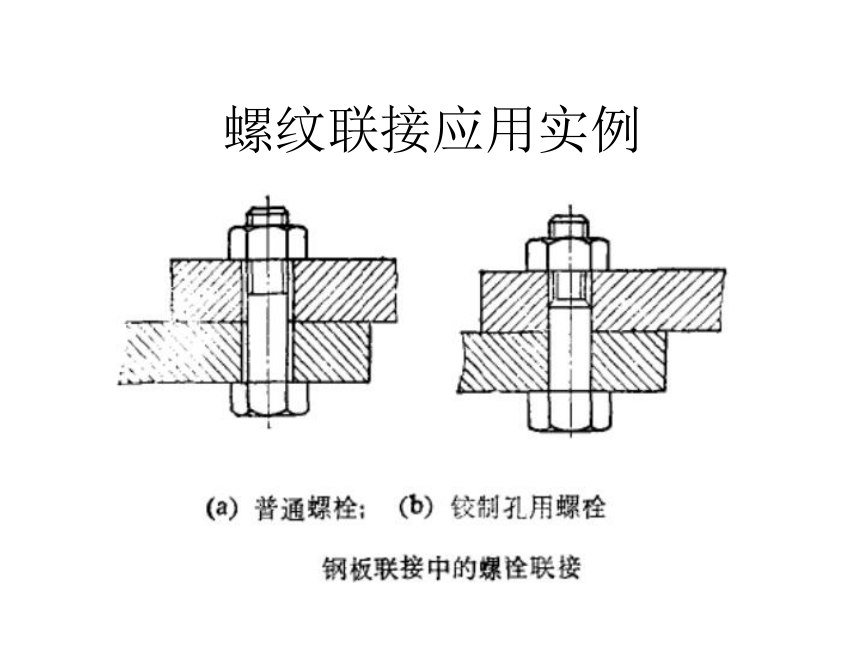

螺纹联接应用实例
螺纹联接应用实例
螺纹联接应用实例
螺纹

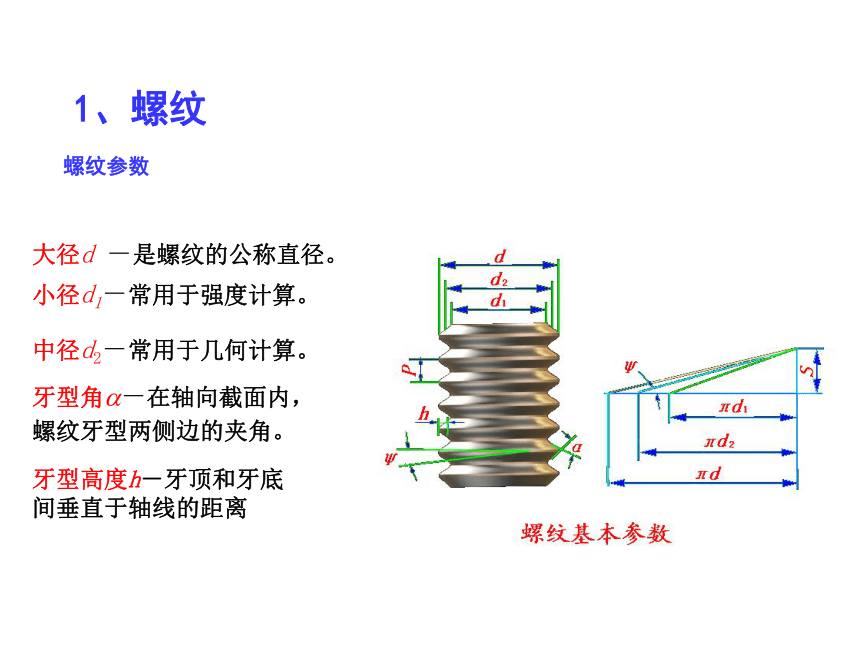

大径d －是螺纹的公称直径。
小径d1－常用于强度计算。
中径d2－常用于几何计算。
牙型角a－在轴向截面内，螺纹牙型两侧边的夹角。
1、螺纹
牙型高度h－牙顶和牙底间垂直于轴线的距离
螺纹参数

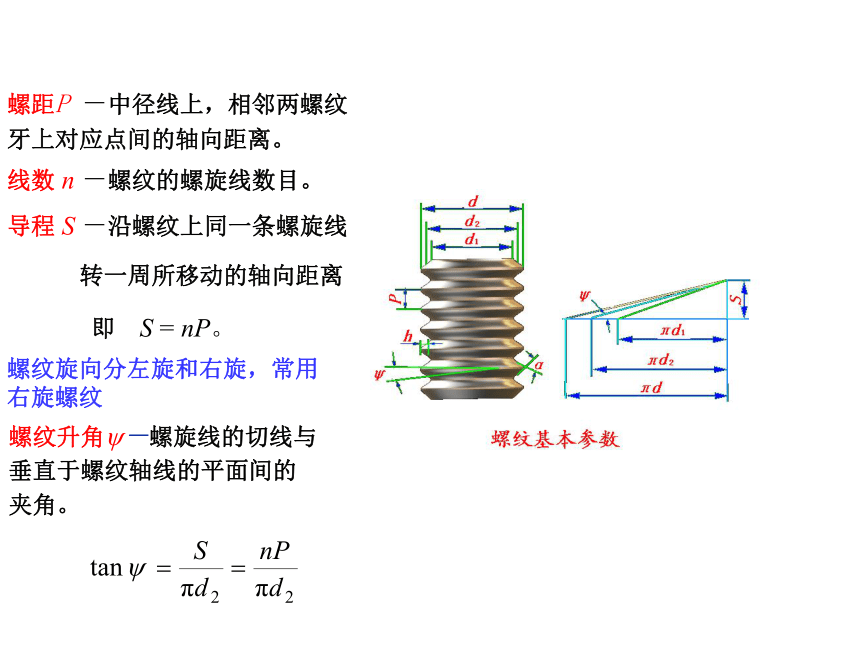

螺距P －中径线上，相邻两螺纹牙上对应点间的轴向距离。
导程 S －沿螺纹上同一条螺旋线
转一周所移动的轴向距离
即 S = nP。
线数 n －螺纹的螺旋线数目。
螺纹旋向分左旋和右旋，常用右旋螺纹
螺纹升角y－螺旋线的切线与垂直于螺纹轴线的平面间的夹角。
按轴向剖面形状（螺纹的牙型）

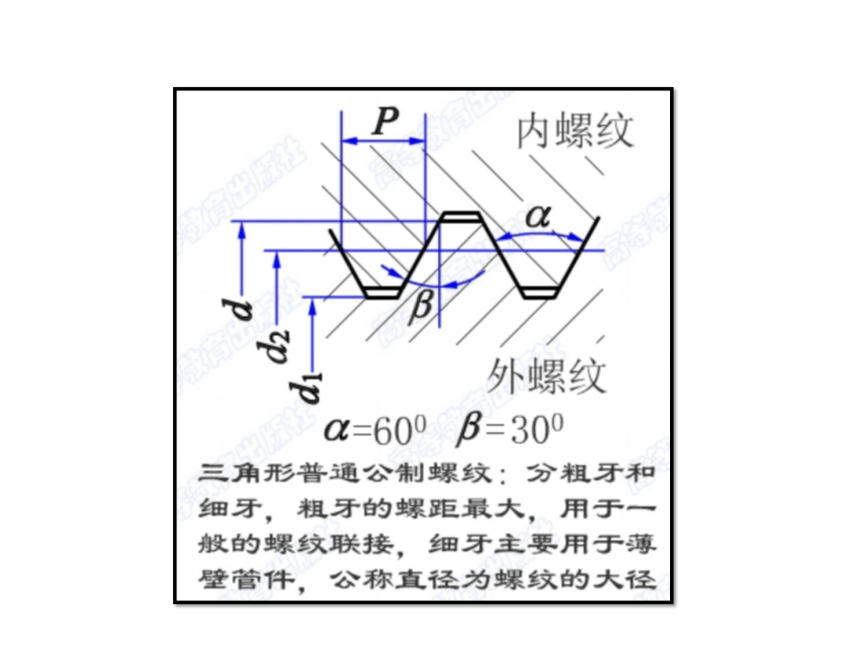

三角形螺纹：
常用于连接，
常用于传动，单向受载
常用于传动
梯形螺纹：

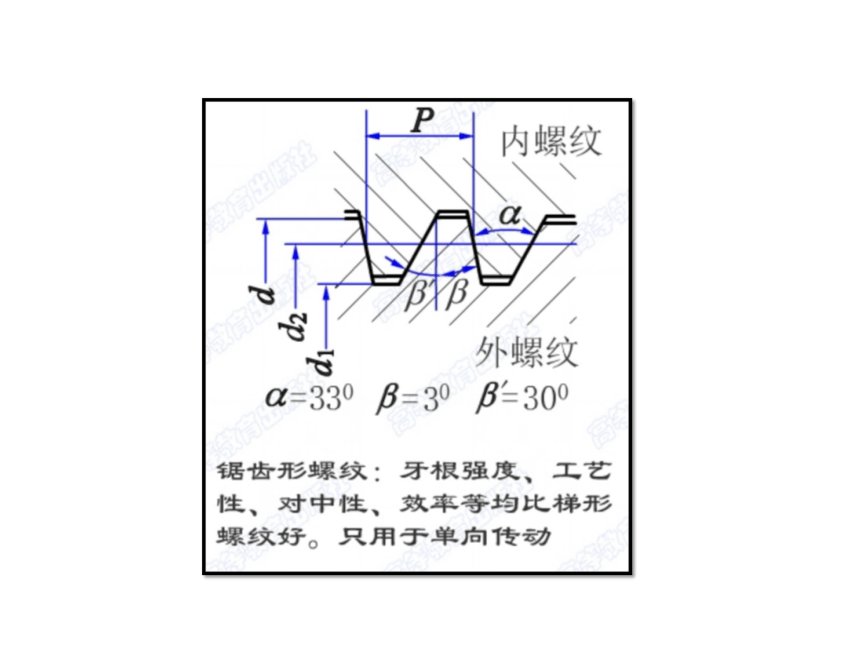

锯齿形螺纹：
按螺旋线数目分
单头螺纹：
多头螺纹：
常用于连接，
常用于传动
按螺旋线绕行方向分
左旋
右旋（常用）
常用螺纹分类
按母体形状分
圆柱螺纹
圆锥螺纹
按用途分
按螺距分（大径相同时）
联接螺纹（三角形螺纹）
传动螺纹（矩形螺纹、梯形、锯齿）
粗牙螺纹
细牙螺纹
左旋
右旋
单头与多头
1. 螺栓联接：普通螺栓联接：应用广泛
铰制孔用螺栓联接
2.螺钉联接：被联接件之一较厚
3. 双头螺栓联接：常拆卸
4. 紧定螺钉联接：传递较小载荷
其它：地脚螺栓联接；吊环螺栓联接；
T型槽螺栓联接
螺纹联接的类型
普通螺栓联接
铰制孔用螺栓联接
双头螺柱联接
螺钉联接
螺钉联接
螺钉拧入深度H:
钢或青铜 H≈d
铸铁 H=(1.25∽1.5)d
铝合金 H=(1.5 ∽2.5)d
紧定螺钉联接
地脚螺栓联接 吊环螺栓联接
T形槽螺栓联接
2、螺纹联接件
螺纹联接件的主要类型及结构特点
螺纹联接件的主要类型及结构特点
螺纹联接件的主要类型及结构特点
螺纹联接防松的实质在于限制螺旋副的相对转动。
螺纹联接防松的方法按工作原理可分为：
1.摩擦防松
2.机械防松
3. 焊接
4.其它：破坏螺纹副关系（铆冲；粘接）
3、螺纹联接的防松
摩擦防松
弹簧垫圈防松
自锁螺母防松
对顶螺母防松
机械防松
开口销+开槽螺母防松
机械防松
止动垫片防松
机械防松
串联钢丝防松
破坏螺纹副关系防松
键联接
花键联接
销联接
主要内容
二、键、花键和销联接
【教学目标】
1 了解键联接的主要类型和应用特点；
2 掌握平键联接的强度校核方法；
3 了解花键联接的类型、特点和应用；
4 了解销联接的类型、特点和应用。
【教学重点】
平键联接的强度校核方法。
键联接的分类、结构型式及应用
键通常用来实现轴与轮毂之间的周向固定以传递转矩，有的还能实现轴上零件的轴向固定或轴向滑动的导向。
键联接
普通键联接
花键联接
平键联接
半圆键联接
斜键联接
普通平键（A、B、C型）
导向平键和滑键
楔键
切向键
矩形花键联接
渐开线花键联接
1、键联接
平键的两侧面是工作面，上表面与轮毂上的键槽底部之间留有间隙，键的上、下表面为非工作面。工作时靠键与键槽侧面的挤压来传递转矩，故定心性较好。
　
普通平键与轮毂上键槽的配合较紧，属静联接。
　　导向平键和滑键与轮毂的键槽配合较松，属动联接。
根据用途，平键又可分为
普通平键
导向平键
滑键
　
半圆键联接
键呈半圆形，其侧面为工作面，键能在轴上的键槽中绕其圆心摆动， 以适应轮毂上键槽的斜度，安装方便。常用与锥形轴端与轮毂的联接。
键联接3
　　楔键的上、下表面为工作面，两侧面为非工作面。键的上表面与键槽底面均有1:100 的斜度。工作时，键的上下两工作面分别与轮毂和轴的键槽工作面压紧，靠其摩擦力和挤压传递扭矩。
楔键联接
键联接3
切向键
　　由两个斜度为1:100的楔键组成。一个切向键只能传递一个方向的转矩，
传递双向转矩时，须用互成120°～150°角的两个键。
花键联接是将具有均布的多个凸齿的轴置于轮毂相应的凹槽中所构成的联接。其工作面是键齿侧。
花键联接是多齿传递载荷，故比平键联接的承载能力高，定心性和导向性好，对轴的削弱小(齿浅、应力集中小)；
花键联接一般用于定心精度要求高和载荷较大的地方。
花键联接的特点
2、花键联接
花键联接按齿形不同，可分为矩形花键和渐开线花键两类，且均已标准化。
花键联接的类型
　　销的功用包括：a）用于定位——定位销、
b）用于联接——联接销、
c）用作安全装置——安全销。
　　销联接主要用于确定零件之间的相互位置，并可传递不大的载荷。也可用于轴和轮毂或其他零件的联接。
销联接
销的功用
3、销联接
　　根据销的结构形式有：圆柱销、圆锥销、槽销、销轴和开口销等。
槽 销
销轴和开口销
开尾圆锥销
圆柱销
圆锥销
内螺纹圆锥销
销的分类
　　根据销的结构形式有：圆柱销、圆锥销、销轴和开口销等几种联接形式。
销联接应用
圆柱销联接
圆锥销联接
开口锥销联接
