第2章 几何公差
2.4 位置公差与位置误差

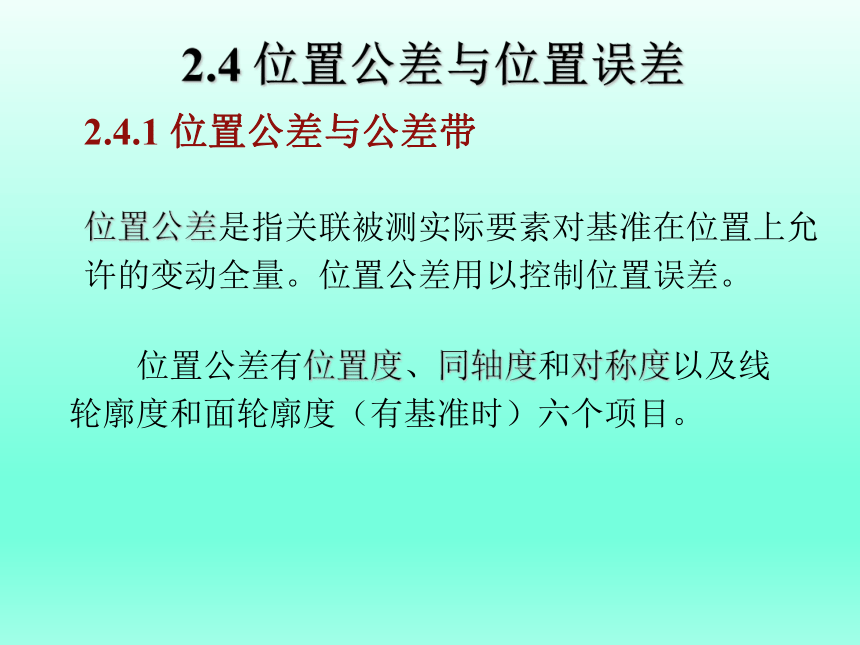

位置公差有位置度、同轴度和对称度以及线轮廓度和面轮廓度（有基准时）六个项目。
位置公差是指关联被测实际要素对基准在位置上允许的变动全量。位置公差用以控制位置误差。
2.4.1 位置公差与公差带

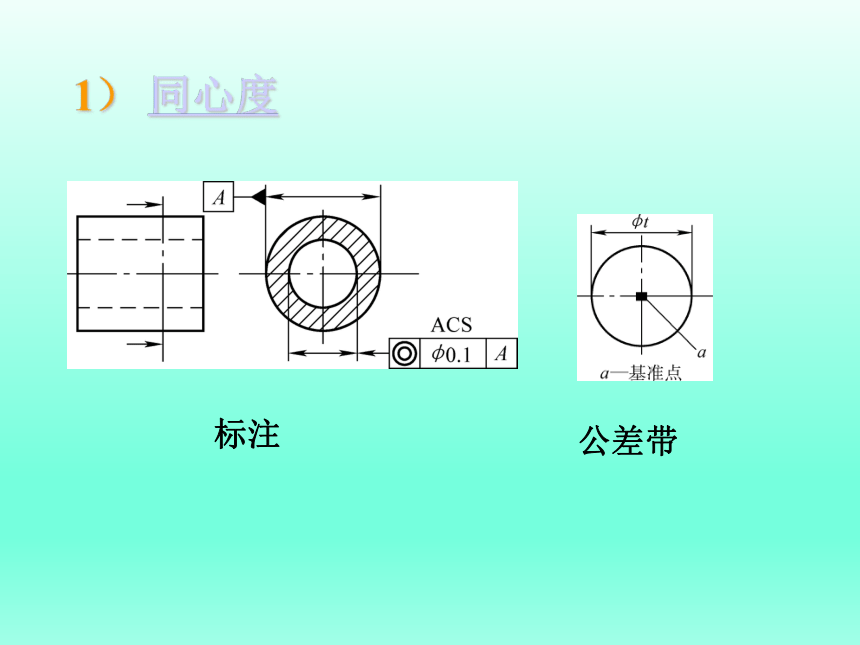

1） 同心度
公差带
标注
2） 同轴度
公差带
标注

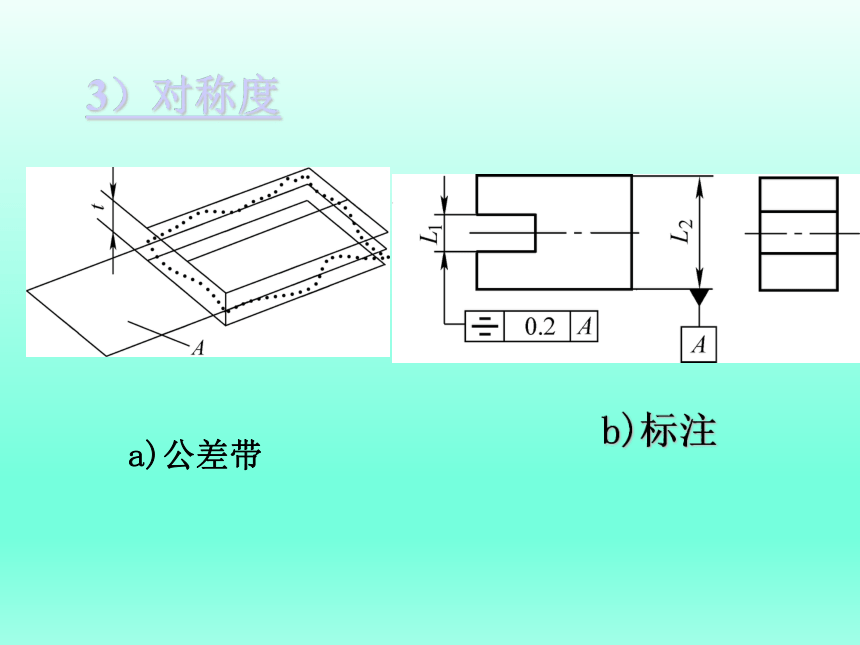

3）对称度
b)标注
a)公差带
4）位置度
标注

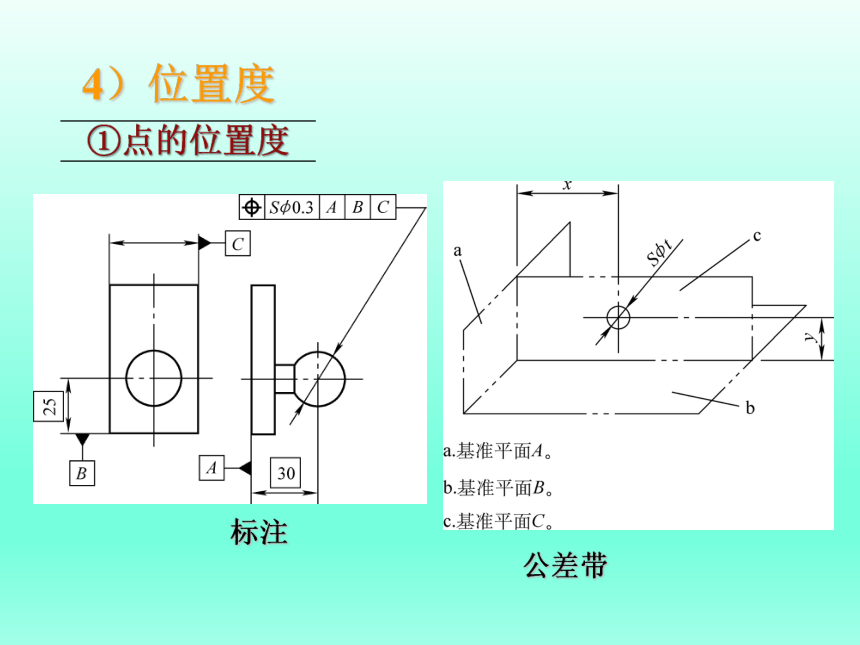

①点的位置度
公差带
4）位置度
标注

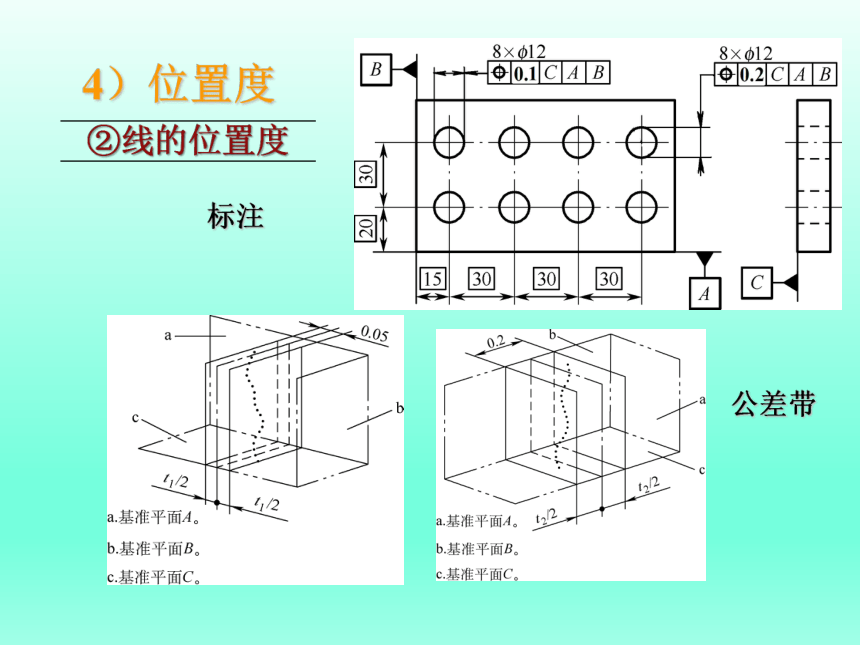

②线的位置度
公差带
4）位置度
标注
②线的位置度
公差带
4）位置度
标注
②线的位置度
公差带
4）位置度
标注
轮廓平面或中心平面的位置度
公差带
4）位置度
标注
③轮廓平面或者中心平面的位置度
公差带
2、位置公差带的特点
位置公差带具有确定的位置，相对于基准的尺寸为理论正确尺寸；位置公差带具有综合控制被测要素位置、方向和形状的功能。
位置误差是关联被测实际要素对具有确定位置的理想要素的变动量。
理想要素的位置由基准和理论正确尺寸确定，位置误差值用位置最小包容区域的宽度或直径来表示。
成组要素位置公差带示例
位置和方向公差同时标注示例
2.4.2 位置误差的检测
1.对称度误差的测量
2.4.2 位置误差的检测
2.同轴度误差的测量
