第2章 几何公差
方向公差是指关联被测实际要素对基准在规定方向上所允许的变动量。

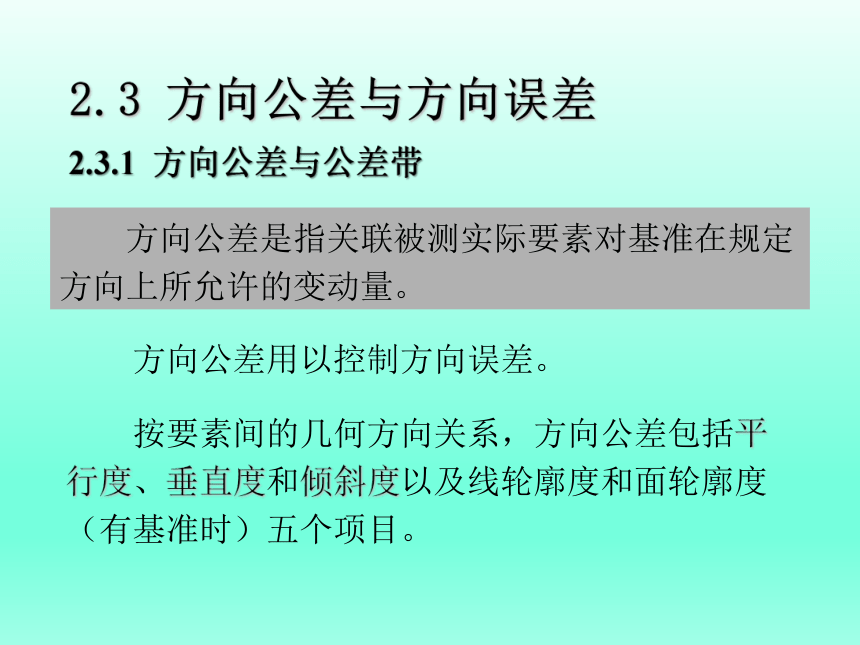

2.3 方向公差与方向误差
方向公差用以控制方向误差。
按要素间的几何方向关系，方向公差包括平行度、垂直度和倾斜度以及线轮廓度和面轮廓度（有基准时）五个项目。
2.3.1 方向公差与公差带
（1）平行度

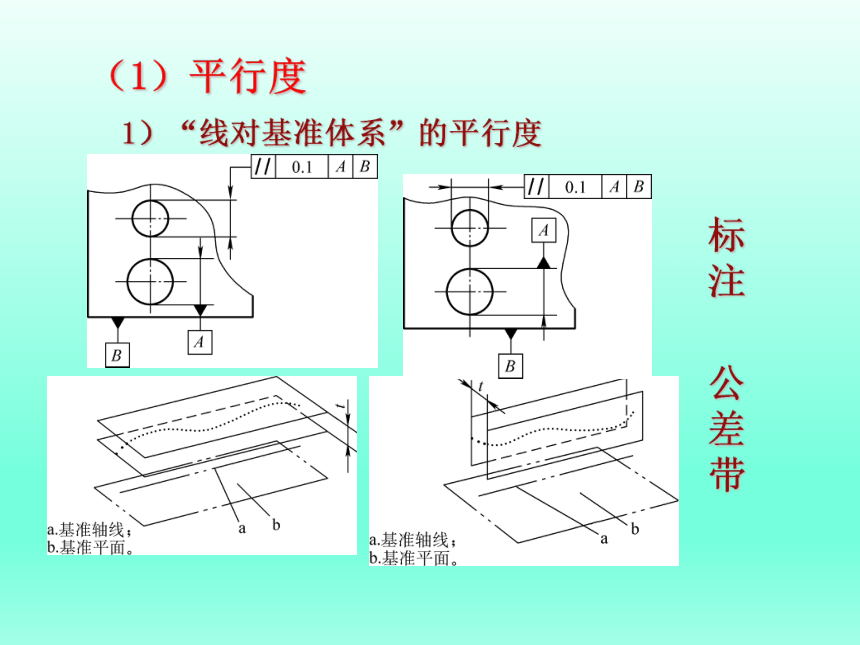

1）“线对基准体系”的平行度
公差带
标注

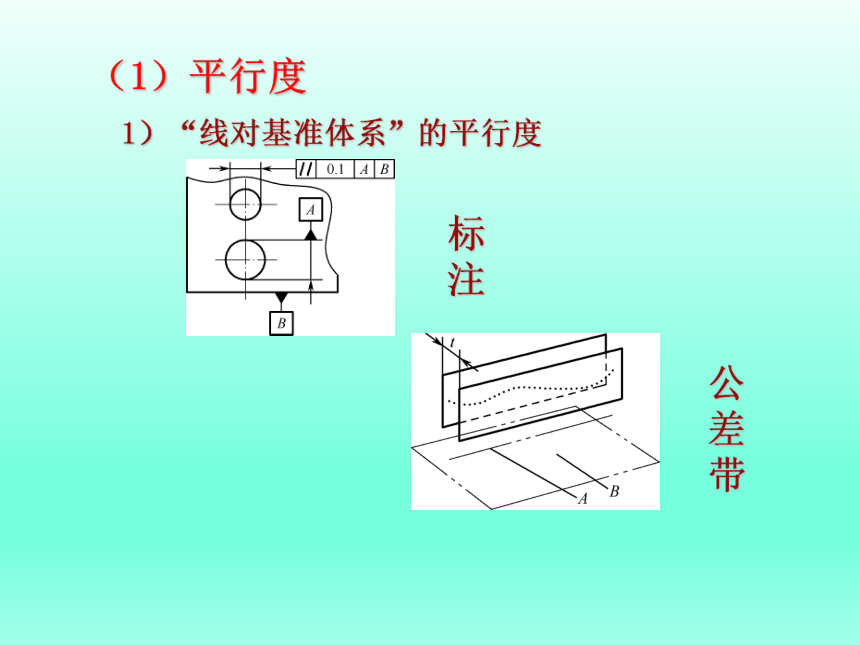

（1）平行度

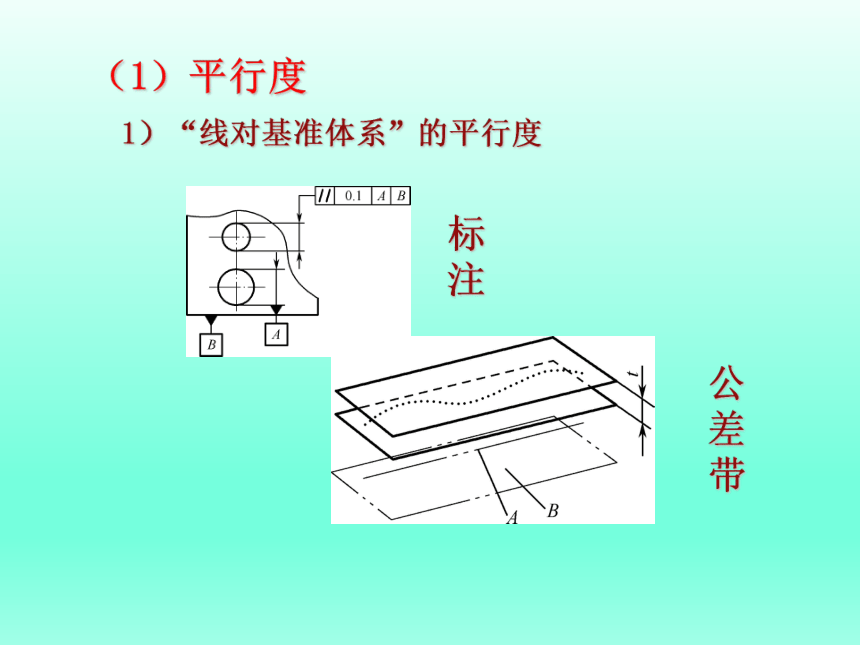

1）“线对基准体系”的平行度
公差带
标注
（1）平行度

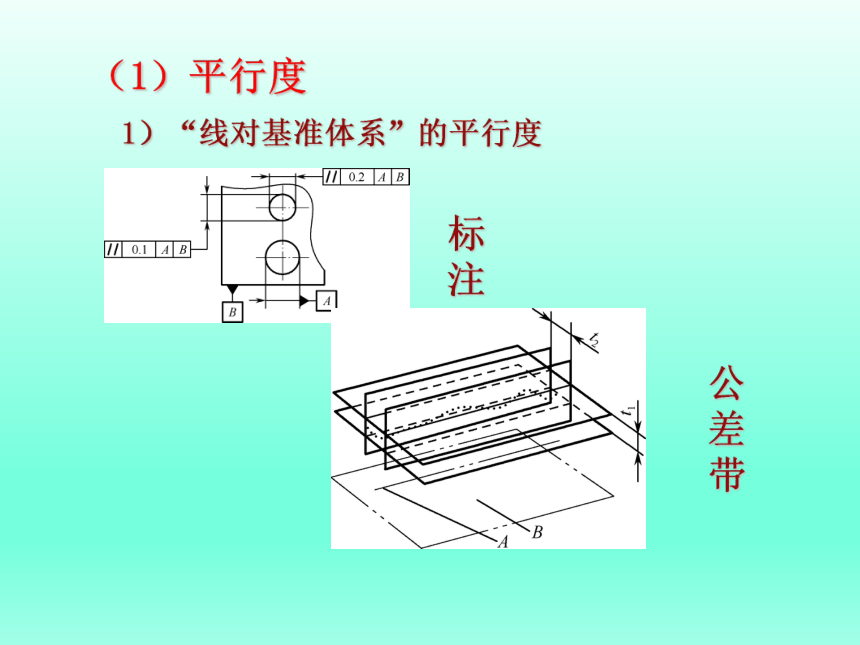

1）“线对基准体系”的平行度
公差带
标注
（1）平行度
1）“线对基准体系”的平行度
公差带
标注
2）“线对基准线”的平行度
a) 标注
b)公差带

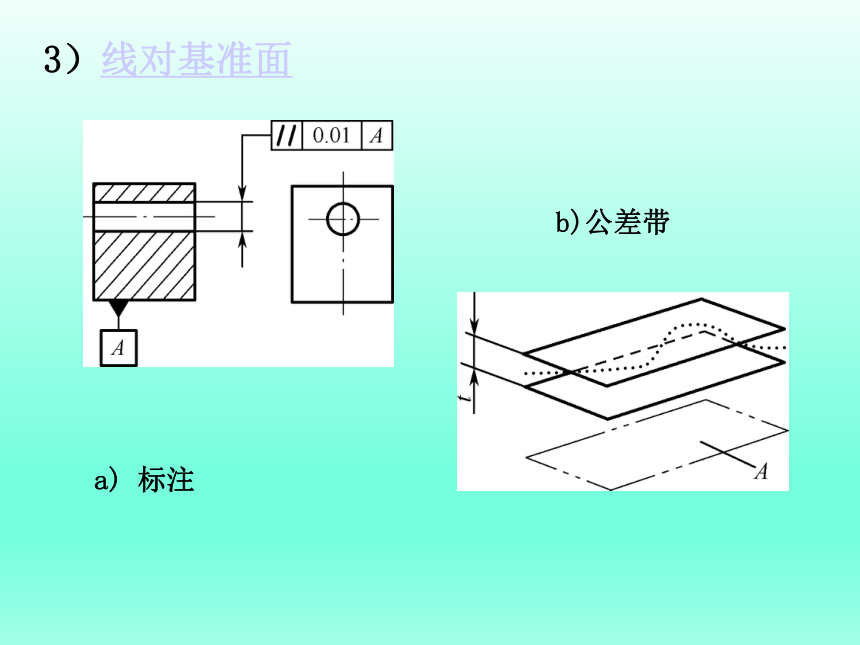

3）线对基准面
a) 标注
b)公差带

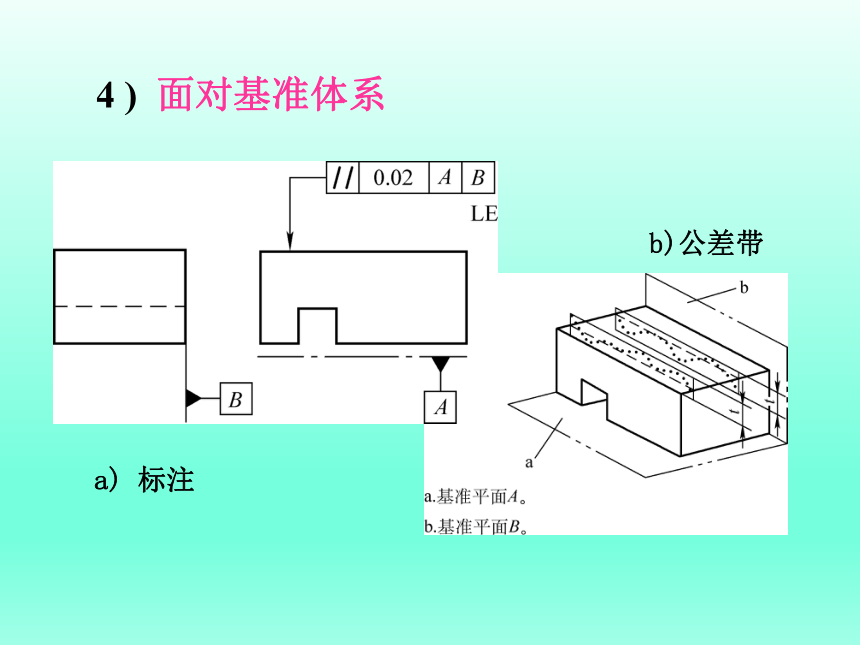

4 ) 面对基准体系
a) 标注
b)公差带

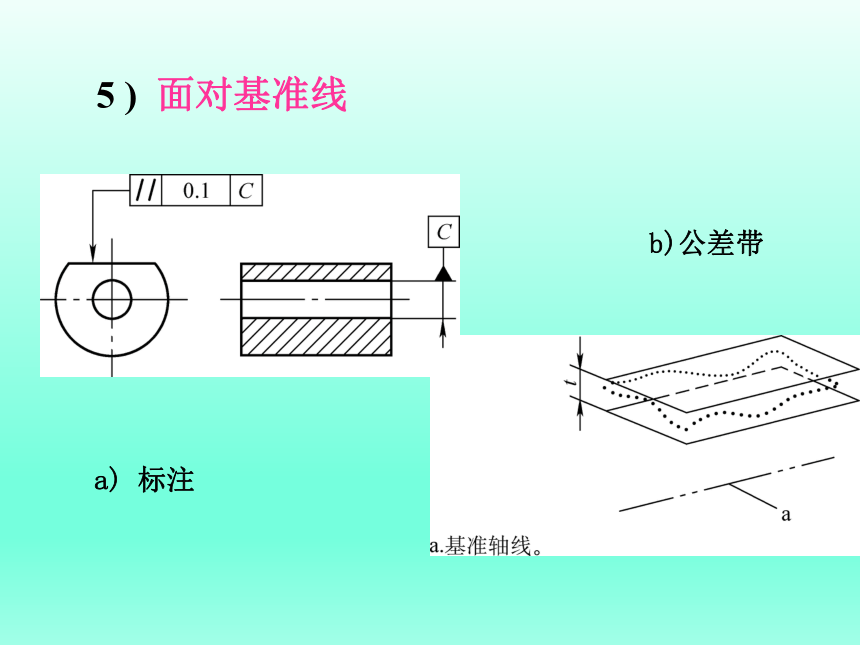

5 ) 面对基准线
a) 标注
b)公差带

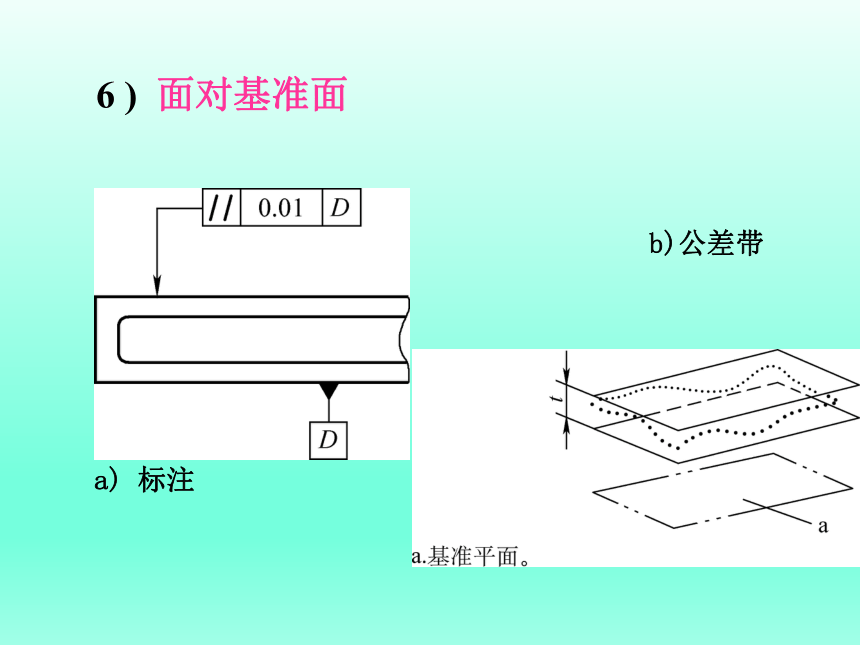

6 ) 面对基准面
a) 标注
b)公差带
2. 垂直度

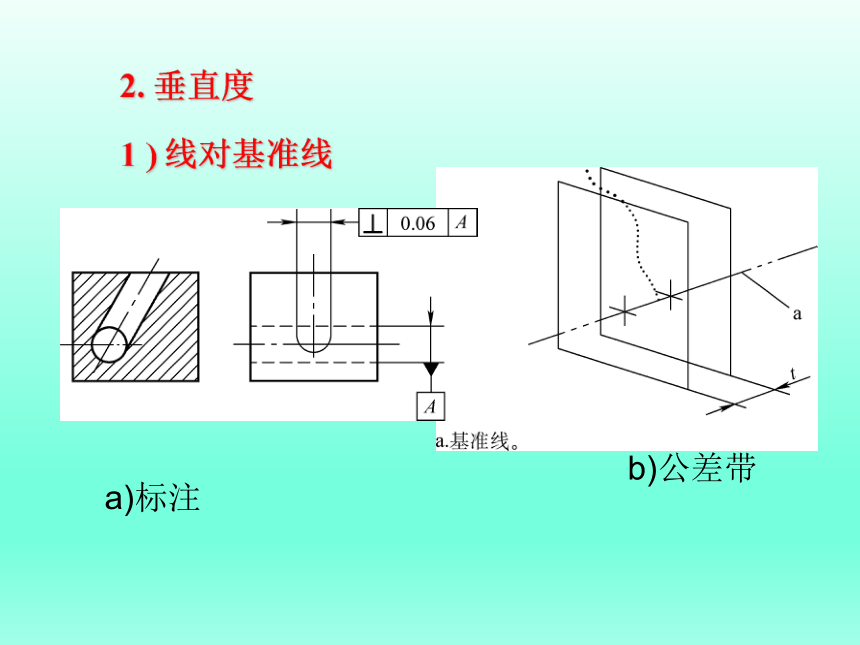

1 ) 线对基准线
a)标注
b)公差带
2）线对基准体系
a)标注
b)公差带
2）线对基准体系
标注
公差带
2、垂直度
３）线对基准面
a)标注
b)公差带
2、垂直度
４）面对基准线
a)标注
b)公差带
2、垂直度
5）面对基准面
a)标注
b)公差带
3. 倾斜度
1）“面对基准线”倾斜度
公差带
①被测线与基准线在同一平面上
标注
3. 倾斜度
1）“面对基准线”倾斜度
公差带
②被测线与基准线不在同一平面上
标注
3. 倾斜度
２）线对基准面
标注
公差带
3. 倾斜度
3）面对基准线
标注
公差带
3. 倾斜度
4）面对基准面
标注
公差带
2.方向公差带的特点
1) 方向公差带相对基准有确定的方向，而其位置往往是浮动的。
2) 方向公差带具有综合控制被测要素的方向和形状的功能。
方向公差带
同时给出方向公差和形状示例
因此在保证功能要求的前提下，规定了定向公差的要素，一般不再规定形状公差，只有需要对该要素的形状有进一步要求时，则可同时给出形状公差，但其公差数值应小于方向公差值。
2.3.2 基准
1.基准的建立与体现
体外原则
基准要素只存在形状误差
2.3.2 基准
1.基准的建立与体现
体外原则
基准要素存在形状和方向误差
2.3.2 基准
1.基准的建立与体现
中心原则
基准要素存在形状误差
2.3.2 基准
2.基准的种类
单一基准
组合基准(公共基准)
基准体系(三基面体系)
方向误差是指关联被测实际要素对基准要素具有确定方向的变动量。理想要素的方向由基准确定。
评定方向误差时，理想要素相对于基准保持图样上所要求的方向关系。方向误差可以用对基准保持所要求的方向最小区域的宽度或直径来表示。
2.3.3 方向误差的检测
2.3.3 方向误差的检测
1．平行度误差的检测
用指示表测量直线对基准直线平行度误差
2.3.3 方向误差的检测
2．垂直度误差的检测
用指示表测量平面对基准轴线垂直度误差
