第2章 几何公差
影响零件的功能要求
机床导轨表面的直线度、平面度不好，将影响机床刀架的运动精度。齿轮箱上几个轴承孔的位置误差，将影响齿轮传动的齿面接触精度和尺侧间隙。
影响零件的配合性质
影响零件的自由装配性
例如：轴承盖上各螺钉孔的位置不正确，在用螺栓往基座上紧固时，就有可能影响其自由装配。

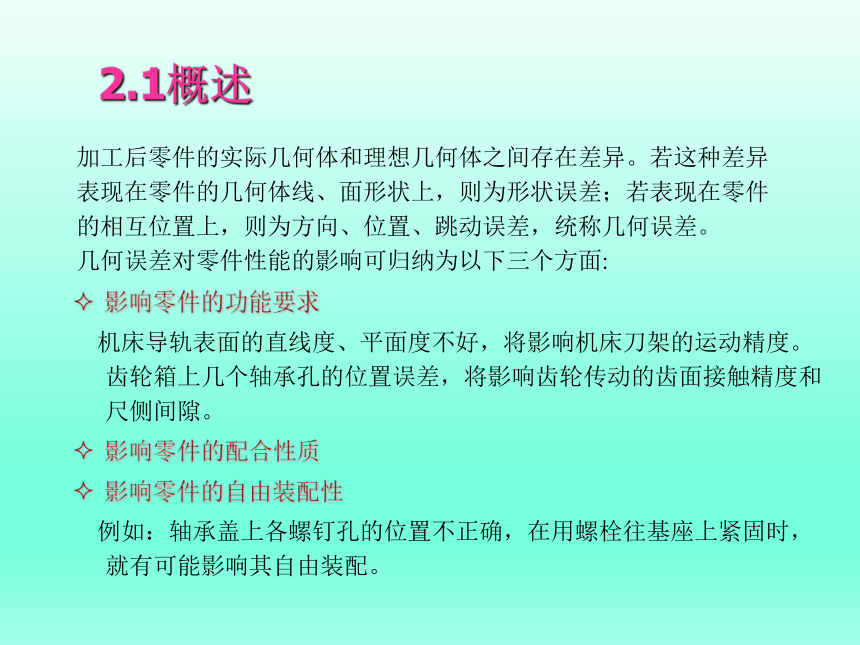

2.1概述
加工后零件的实际几何体和理想几何体之间存在差异。若这种差异表现在零件的几何体线、面形状上，则为形状误差；若表现在零件的相互位置上，则为方向、位置、跳动误差，统称几何误差。
几何误差对零件性能的影响可归纳为以下三个方面:

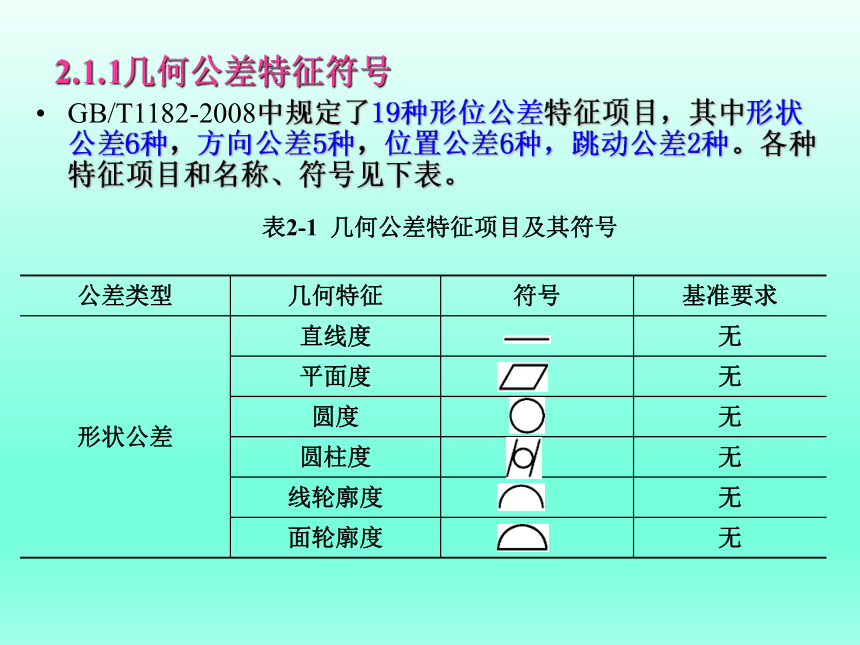

2.1.1几何公差特征符号
GB/T1182-2008中规定了19种形位公差特征项目，其中形状公差6种，方向公差5种，位置公差6种，跳动公差2种。各种特征项目和名称、符号见下表。
公差类型 几何特征 符号 基准要求
形状公差 直线度 无
平面度 无
圆度 无
圆柱度 无
线轮廓度 无
面轮廓度 无
表2-1 几何公差特征项目及其符号

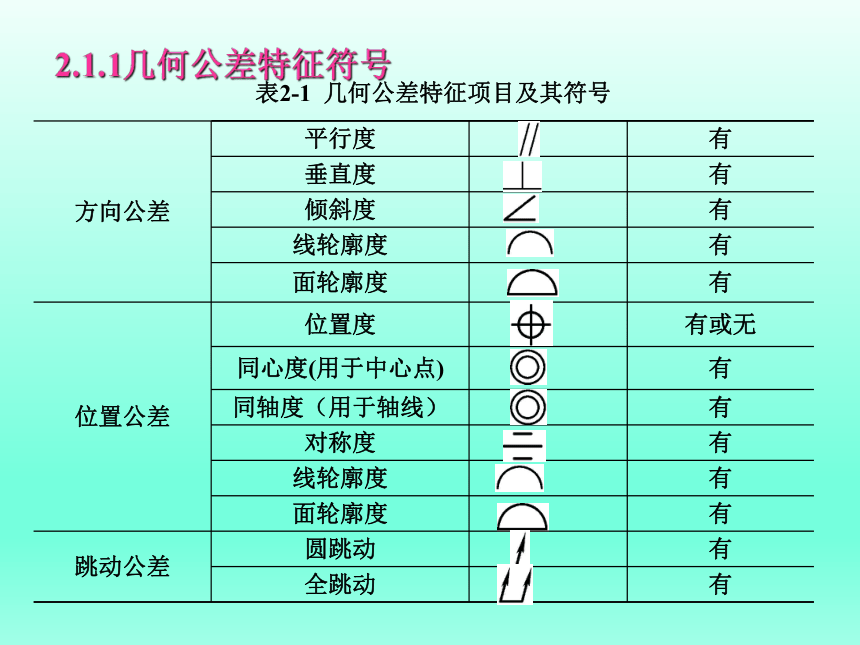

2.1.1几何公差特征符号
表2-1 几何公差特征项目及其符号
方向公差 平行度 有
垂直度 有
倾斜度 有
线轮廓度 有
面轮廓度 有
位置公差 位置度 有或无
同心度(用于中心点) 有
同轴度（用于轴线） 有
对称度 有
线轮廓度 有
面轮廓度 有
跳动公差 圆跳动 有
全跳动 有

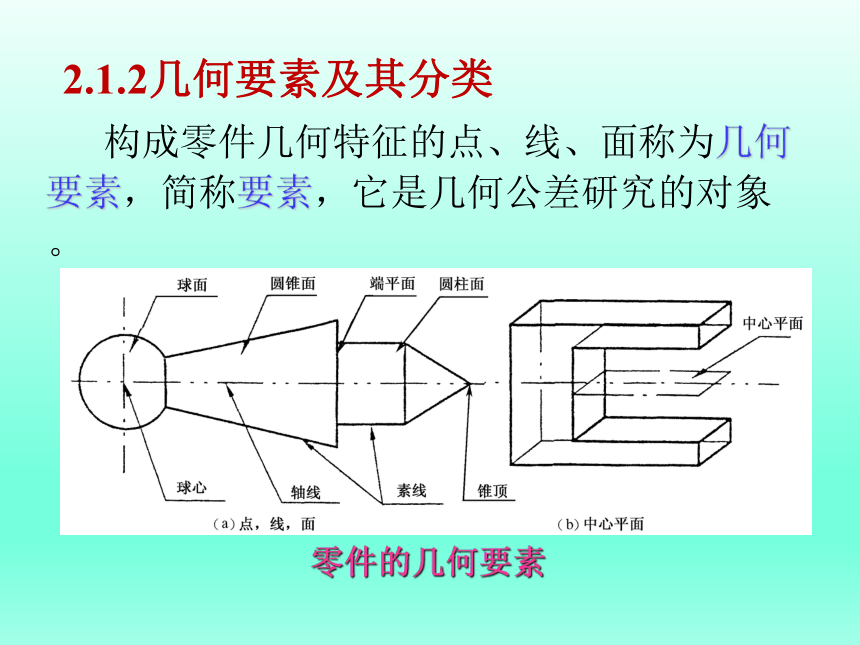

2.1.2几何要素及其分类
构成零件几何特征的点、线、面称为几何要素，简称要素，它是几何公差研究的对象。
零件的几何要素

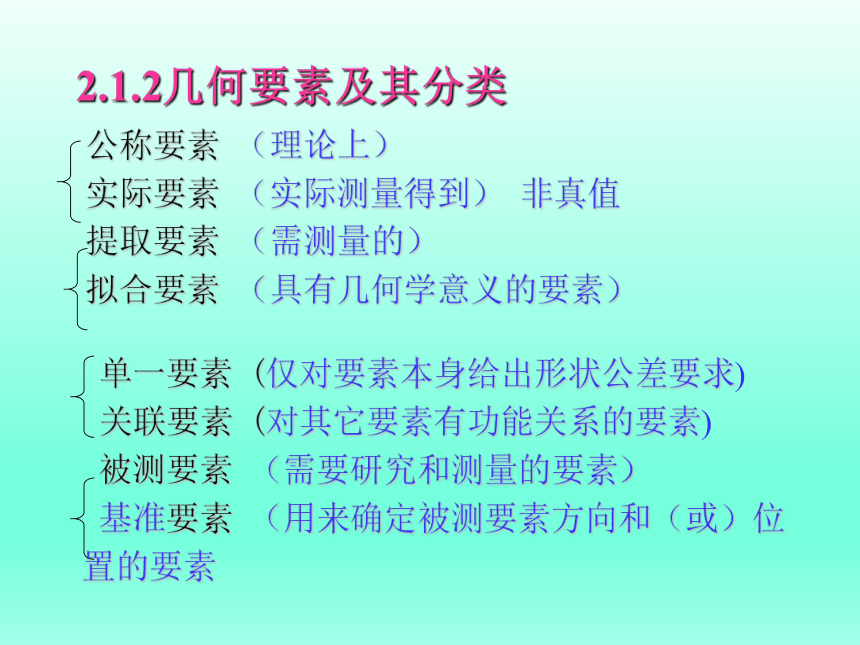

2.1.2几何要素及其分类
公称要素 （理论上）
实际要素 （实际测量得到） 非真值
提取要素 （需测量的）
拟合要素 （具有几何学意义的要素）
单一要素 (仅对要素本身给出形状公差要求)
关联要素 (对其它要素有功能关系的要素)
被测要素 （需要研究和测量的要素）
基准要素 （用来确定被测要素方向和（或）位置的要素
几何公差框格
2.1.3几何公差的标注
（1）被测要素的标注
指引线 用细实线表示。从框格的左端或右端垂直引出，指向被测要素。指引线的方向必须是公差带的宽度方向。
对于由两个同类要素构成而作为一个基准使用的公共基准，分别标注基准符号，标在一个格中，用短横线隔开。
为了减少图样上公差框格或指引线的数量，简化绘图，在保证读图方便和不引起误解的前提下，可以简化几何公差的标注。
1）同一被测要素有多项几何公差要求时，可将这些公差框格重叠绘出，只用一条指引线引向被测要素。
2）不同要素有同一几何公差要求且公差值相同时，可用一个公差框格表示。由该框格的一端引出一条指引线，在这条指引线上分出多条带箭头的连线分别引向不同的被测要素。
3）结构相同的要素有同一几何公差要求且公差值相同时，可用一个公差框格表示。在该框格的上面标明“几处”。
注意:
①公差值 如果公差带为圆形或圆柱形，公差值前加注 ，如果是球形，加注Ｓ 。
100
86
0.3
A
B
A
B
（2）基准要素的标注
1）基准字母大写、水平书写。与一个涂黑的或空白的三角形相连.
2）基准要素为导出要素时，基准代号的连线与基准要素的尺寸线对齐。
