机械制图与CAD技术基础
模块十
机械测绘及技术训练
机械零件测绘
任务一 机械测绘基本知识

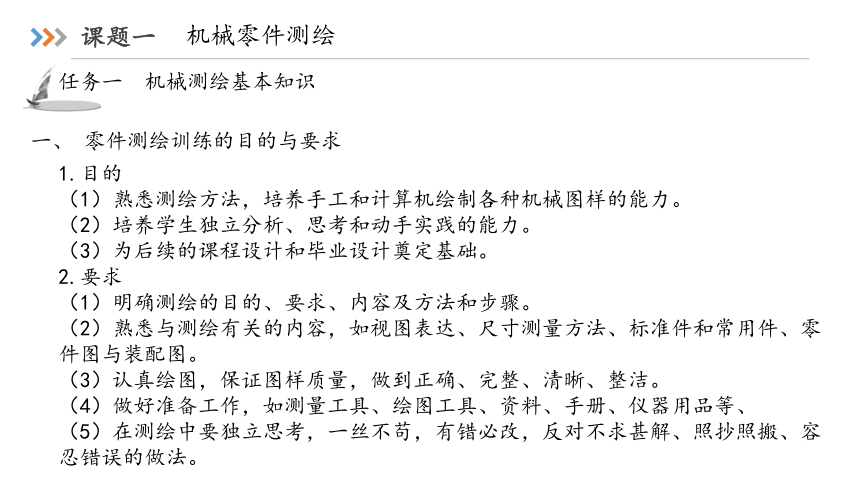

一、 零件测绘训练的目的与要求
1.目的
（1）熟悉测绘方法，培养手工和计算机绘制各种机械图样的能力。
（2）培养学生独立分析、思考和动手实践的能力。
（3）为后续的课程设计和毕业设计奠定基础。
2.要求
（1）明确测绘的目的、要求、内容及方法和步骤。
（2）熟悉与测绘有关的内容，如视图表达、尺寸测量方法、标准件和常用件、零件图与装配图。
（3）认真绘图，保证图样质量，做到正确、完整、清晰、整洁。
（4）做好准备工作，如测量工具、绘图工具、资料、手册、仪器用品等、
（5）在测绘中要独立思考，一丝不苟，有错必改，反对不求甚解、照抄照搬、容忍错误的做法。
机械零件测绘
任务一 机械测绘基本知识

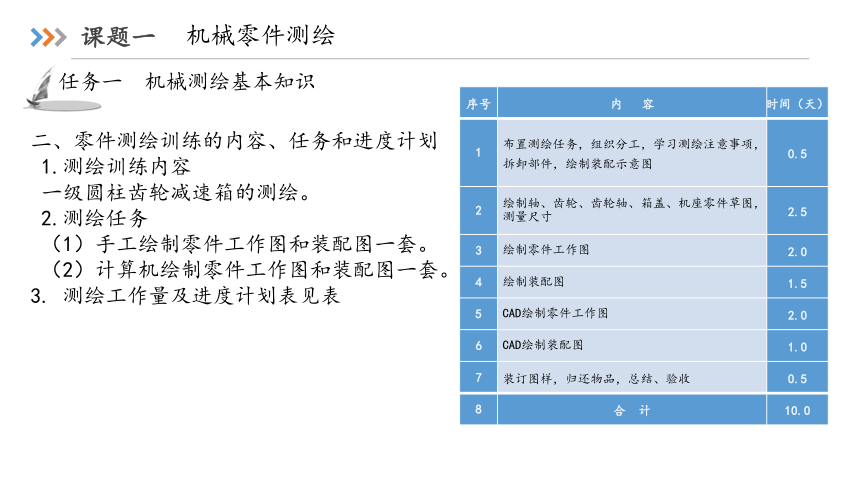

二、零件测绘训练的内容、任务和进度计划
1.测绘训练内容
一级圆柱齿轮减速箱的测绘。
2.测绘任务
（1）手工绘制零件工作图和装配图一套。
（2）计算机绘制零件工作图和装配图一套。
3. 测绘工作量及进度计划表见表
序号 内 容 时间（天）
1 布置测绘任务，组织分工，学习测绘注意事项，拆卸部件，绘制装配示意图 0.5
2 绘制轴、齿轮、齿轮轴、箱盖、机座零件草图，测量尺寸 2.5
3 绘制零件工作图 2.0
4 绘制装配图 1.5
5 CAD绘制零件工作图 2.0
6 CAD绘制装配图 1.0
7 装订图样，归还物品，总结、验收 0.5
8 合 计 10.0
机械零件测绘
任务一 机械测绘基本知识

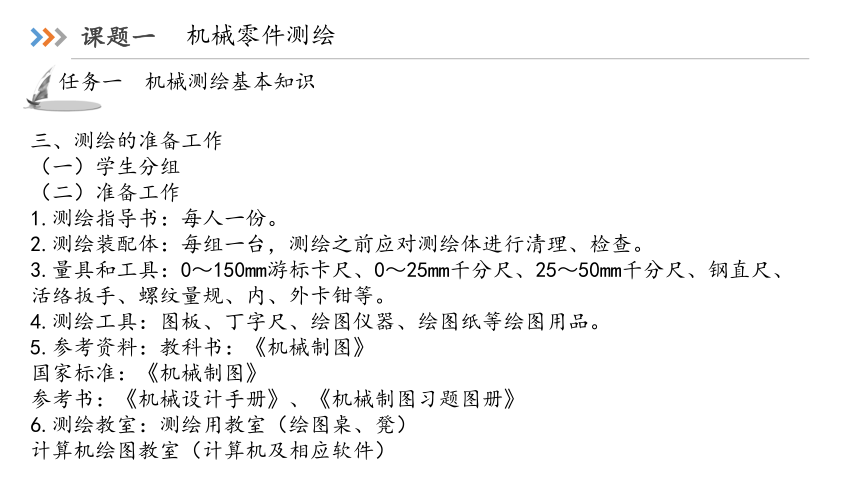

三、测绘的准备工作
（一）学生分组
（二）准备工作
1.测绘指导书：每人一份。
2.测绘装配体：每组一台，测绘之前应对测绘体进行清理、检查。
3.量具和工具：0～150mm游标卡尺、0～25mm千分尺、25～50mm千分尺、钢直尺、活络扳手、螺纹量规、内、外卡钳等。
4.测绘工具：图板、丁字尺、绘图仪器、绘图纸等绘图用品。
5.参考资料：教科书：《机械制图》
国家标准：《机械制图》
参考书：《机械设计手册》、《机械制图习题图册》
6.测绘教室：测绘用教室（绘图桌、凳）
计算机绘图教室（计算机及相应软件）
机械零件测绘
任务一 机械测绘基本知识
四、测绘工具的使用

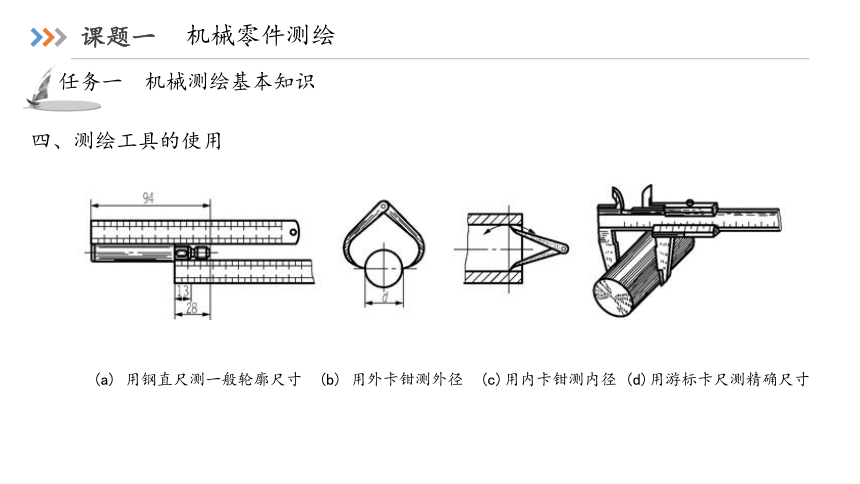

(a) 用钢直尺测一般轮廓尺寸 (b) 用外卡钳测外径 (c)用内卡钳测内径 (d)用游标卡尺测精确尺寸
机械零件测绘
任务一 机械测绘基本知识
四、测绘工具的使用

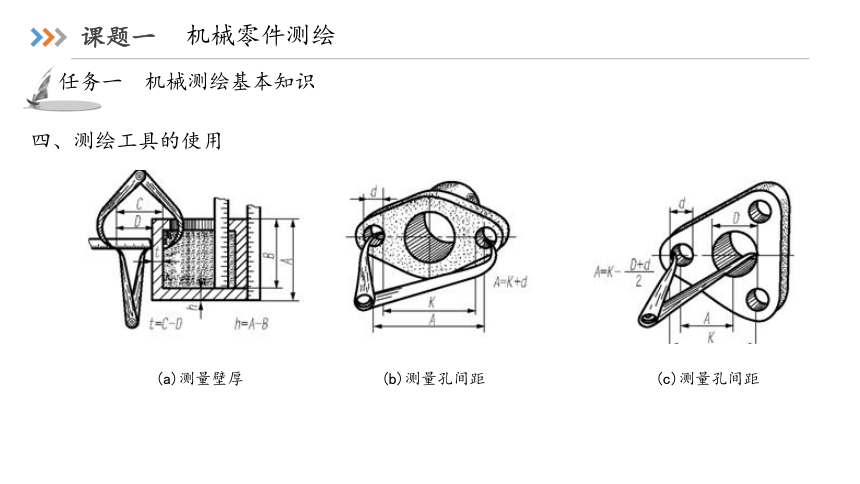

(a)测量壁厚 (b)测量孔间距 (c)测量孔间距
机械零件测绘
任务一 机械测绘基本知识
四、测绘工具的使用
(a) 用螺纹样板测量螺距 (b)用半径样板测量圆弧半径
机械零件测绘
任务一 机械测绘基本知识
四、测绘工具的使用

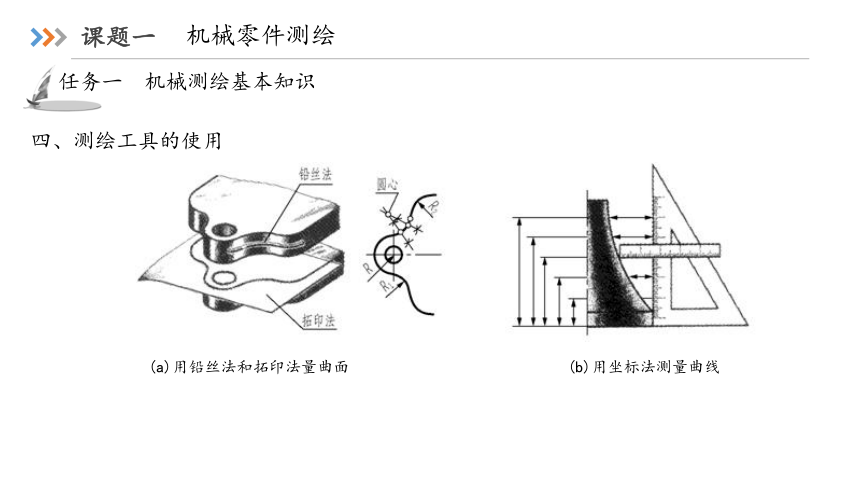

(a)用铅丝法和拓印法量曲面 (b)用坐标法测量曲线
机械零件测绘
任务二 典型机械零件测绘

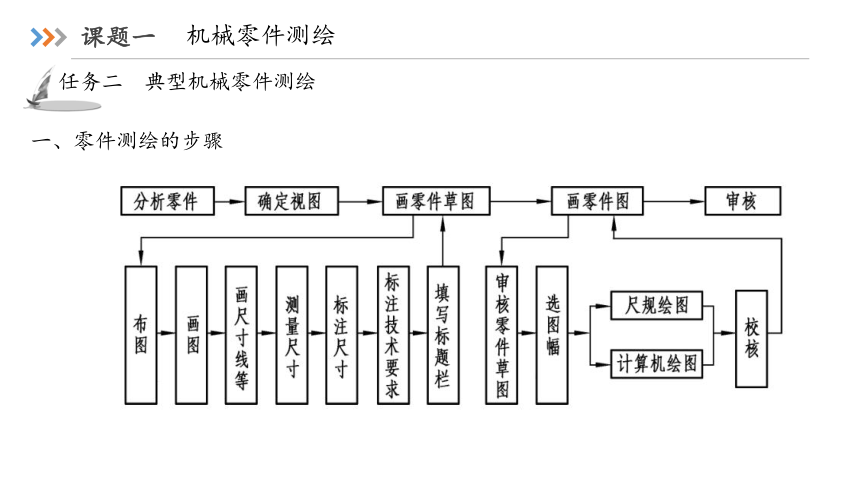

一、零件测绘的步骤
机械零件测绘
任务二 典型机械零件测绘
一、零件测绘的步骤

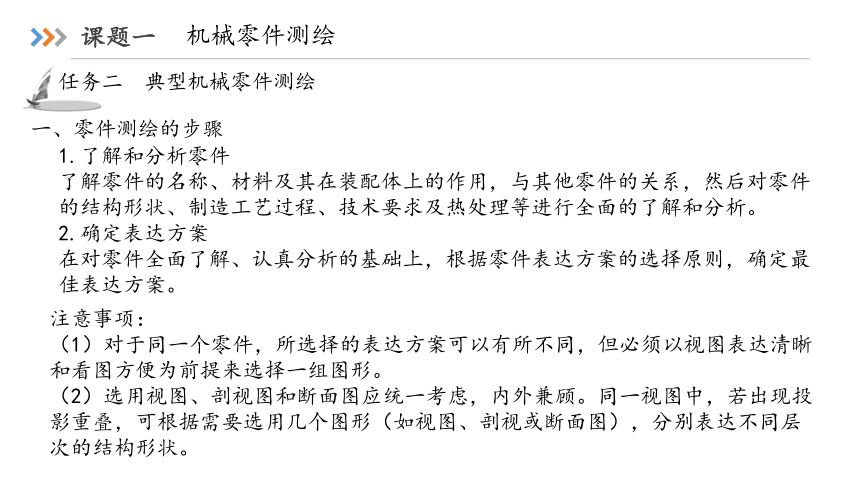

1.了解和分析零件
了解零件的名称、材料及其在装配体上的作用，与其他零件的关系，然后对零件的结构形状、制造工艺过程、技术要求及热处理等进行全面的了解和分析。
2.确定表达方案
在对零件全面了解、认真分析的基础上，根据零件表达方案的选择原则，确定最佳表达方案。
注意事项：
（1）对于同一个零件，所选择的表达方案可以有所不同，但必须以视图表达清晰和看图方便为前提来选择一组图形。
（2）选用视图、剖视图和断面图应统一考虑，内外兼顾。同一视图中，若出现投影重叠，可根据需要选用几个图形（如视图、剖视或断面图），分别表达不同层次的结构形状。
机械零件测绘
任务二 典型机械零件测绘
一、零件测绘的步骤

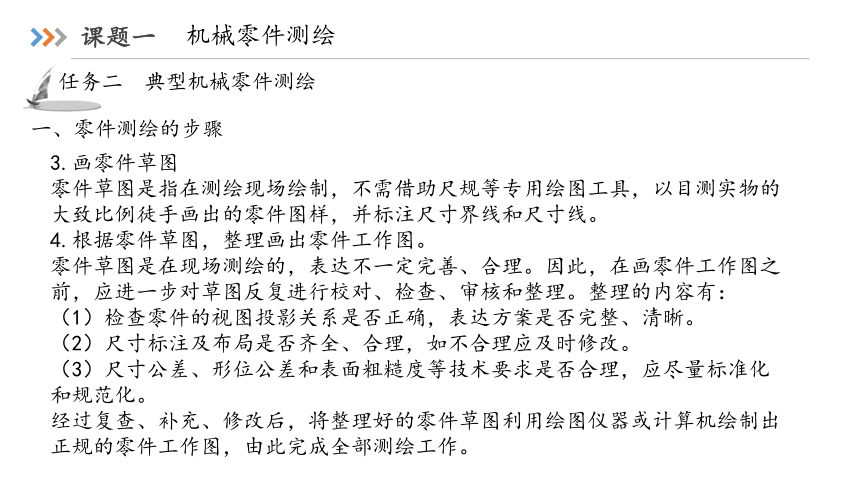

3.画零件草图
零件草图是指在测绘现场绘制，不需借助尺规等专用绘图工具，以目测实物的大致比例徒手画出的零件图样，并标注尺寸界线和尺寸线。
4.根据零件草图，整理画出零件工作图。
零件草图是在现场测绘的，表达不一定完善、合理。因此，在画零件工作图之前，应进一步对草图反复进行校对、检查、审核和整理。整理的内容有：
（1）检查零件的视图投影关系是否正确，表达方案是否完整、清晰。
（2）尺寸标注及布局是否齐全、合理，如不合理应及时修改。
（3）尺寸公差、形位公差和表面粗糙度等技术要求是否合理，应尽量标准化和规范化。
经过复查、补充、修改后，将整理好的零件草图利用绘图仪器或计算机绘制出正规的零件工作图，由此完成全部测绘工作。
机械零件测绘
任务二 典型机械零件测绘

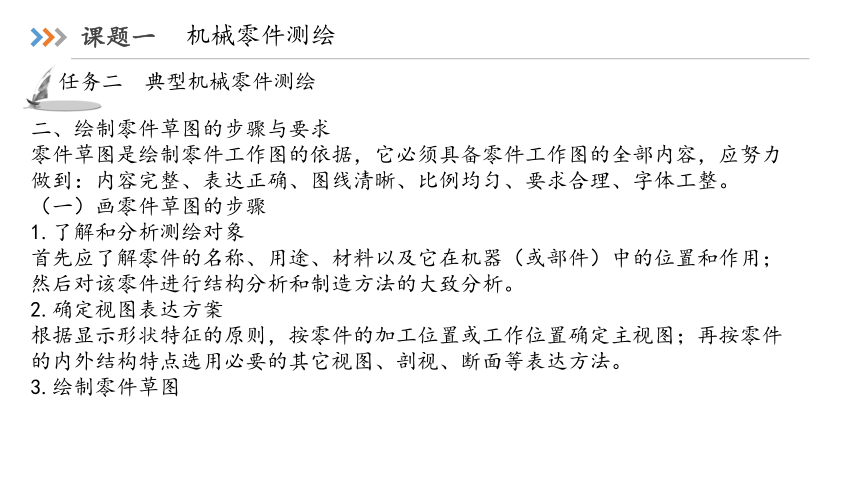

二、绘制零件草图的步骤与要求
零件草图是绘制零件工作图的依据，它必须具备零件工作图的全部内容，应努力做到：内容完整、表达正确、图线清晰、比例均匀、要求合理、字体工整。　
（一）画零件草图的步骤
1.了解和分析测绘对象
首先应了解零件的名称、用途、材料以及它在机器（或部件）中的位置和作用；然后对该零件进行结构分析和制造方法的大致分析。
2.确定视图表达方案
根据显示形状特征的原则，按零件的加工位置或工作位置确定主视图；再按零件的内外结构特点选用必要的其它视图、剖视、断面等表达方法。
3.绘制零件草图
机械零件测绘
任务二 典型机械零件测绘
二、绘制零件草图的步骤与要求
3.绘制零件草图
机械零件测绘
任务二 典型机械零件测绘
二、绘制零件草图的步骤与要求
3.绘制零件草图
机械零件测绘
任务二 典型机械零件测绘
二、绘制零件草图的步骤与要求
3.绘制零件草图
注意事项：
①注意保持零件各部分的比例关系及各部分的投影关系。
②零件的制造缺陷，如气孔、砂眼、刀痕及磨损部位不要画出。
③零件上因制造、装配需要的工艺结构，如倒角、倒圆、退刀槽、铸造圆角、凸台、凹坑等，必须画出。
④测量尺寸时应在画好视图、注全尺寸界线和尺寸线后集中填写尺寸数字。
机械零件测绘
任务二 典型机械零件测绘
（二）画零件草图的要求
1.尺寸数字的处理
零件的尺寸有的可以直接量得，有的要经过一定的运算后才能得到，如中心距等，测量所得的尺寸还必须进行尺寸处理。
①一般尺寸，大多数情况下要圆整到整数。
②重要的直径要取标准值。
③标准结构（如螺纹、键槽、齿轮的轮齿）的尺寸要取相应的标准值。
④没有配合关系的尺寸或不重要的尺寸，一般圆整到整数。
⑤有配合关系的尺寸（配合孔轴）只测量它的基本尺寸，其配合性质和相应公差值应查阅手册。
⑥有些尺寸要进行复核，如齿轮传动轴孔中心距要与齿轮的中心距核对。
⑦因磨损、碰伤等原因而使尺寸变动的零件要进行分析，标注复原后的尺寸。
⑧零件的配合尺寸要与相配零件的相关尺寸协调，即测量后尽可能将这些配合尺寸同时标注在有关零件上。
机械零件测绘
任务二 典型机械零件测绘
（二）画零件草图的要求
2.技术要求的确定：
（1）材料
零件材料可根据实物结合有关标准、手册的分析初步确定。常用的金属材料有碳钢、铸铁、铜、铝及其合金，或参考同类型零件的材料，用类比法确定。
机械零件测绘
任务二 典型机械零件测绘
（二）画零件草图的要求
2.技术要求的确定：
（2）表面粗糙度
零件表面粗糙度等级可根据各个表面的工作要求及精度等级来确定，可以参考同类零件的粗糙度要求或使用粗糙度样板进行比较确定。一般表面粗糙度等级可根据下面几点确定：
①一般情况下，零件的接触表面比非接触表面的粗糙度要求高。
②零件表面有相对运动时，相对速度越髙所受单位面积压力越大，表面粗糙度要求越高。
③间隙配合的间隙越小，表面粗糙度要求应越髙，过盈配合为了保证连接的可靠性亦应有较髙 要求的表面粗糙度。
④在配合性质相同的条件下，零件尺寸越小则表面粗糙度要求越高，轴比孔的表面粗糙度要求高。
⑤要求密封、耐腐蚀或装饰性的表面粗糙度要求高。
⑥受周期载荷作用的零件表面粗糙度要求应较高。
机械零件测绘
任务二 典型机械零件测绘
（二）画零件草图的要求
2.技术要求的确定：
（3）形位公差
标注形位公差时可参考同类型零件，用类比法确定，无特殊要求时一律不标注。具体标注方法参阅有关手册。
（4）公差配合的选择
公差配合的选择可参考类似部件的公差配合，通过分析比较来确定。如在齿轮油泵和减速器中，齿轮与轴之间、滚动轴承轴承座与泵体孔之间、轴承内圈与轴之间都有配合要求，选择时可参考有关手册。一般减速器齿轮精度为7～8级（第II公差组），中心距公差按IT8选用，极限偏差对称分布，即为±Fa。
（5）技术要求
凡是用符号不便于表示，而在制造时或加工后又必须保证的条件和要求都可注写在"技术要求"中，其内容参阅有关资料手册，用类比法确定
机械部件测绘
任务 机械部件测绘
一、部件测绘的要求
1.了解装配体的名称、用途、性能、结构和工作原理。
2.明确各零件之间的装配关系、连接方式，了解装拆的先后顺序。
3.掌握零件、部件测绘方法和步骤，提高综合机械图样的表达式能力。
二、部件测绘的步骤
1.了解和分析测绘对象
在测绘前，首先要对装配体进行全面分析和研究，通过观察、研究、分析该装配体的结构和工作情况及认真阅读指导书，可以了解装配体的用途、性能、工作原理、结构特点以及零件间的装配关系。
机械部件测绘
任务 机械部件测绘
二、部件测绘的步骤
2.拆卸装配体
拆卸过程一般按零件组装的反顺序逐个拆卸，对拆下的零件进行编号、分类、登记，弄清个零件的名称、作用等，并弄清零件间的配合关系和配合性质。
注意事项：
（1）拆卸前应先测量一些重要的装配尺寸，如零件间的相对位置尺寸、两轴中心距、极限尺寸和装配间隙等。
（2）注意拆卸顺序，对精密的或主要的零件，不要使用粗笨的重物敲击，对精度较高的过盈配合零件尽量不拆，以免损坏零件。
（3）拆卸后各零件要妥善保管，以免损坏、丢失。
机械部件测绘
任务 机械部件测绘
二、部件测绘的步骤
3.画装配示意图
采用简单的线条和机构运动的常用图例符号绘制出部件大致轮廓的装配图样，以表达各零件之间的相对位置、装配与连接关系、传动路线及工作原理等，它是绘制装配工作图的重要依据。
4.画非标准零件的草图
画非标零件草图的步骤与方法：零件分析——确定表达方案——徒手目测绘草图——注上尺寸界线及尺寸线——测量——注上尺寸数值。（技术要求可暂不确定）
5.列出标准件统计表
对于拆下的标准件，应查阅手册进行核对，写出名称、标记代号、数量。必要时应记下主要尺寸，供画装配图时用。
机械部件测绘
任务 机械部件测绘
二、部件测绘的步骤
6.画装配草图
装配图正确与否非常重要，为防止不必要的返工，先画一张非正式的装配图，相当于草图，但要严格按照比例，注意布图，对线型、字体等不作严格要求，图面应清楚，便于检查核对。
(1)表达方案应科学、合理。
(2)强调画装配图的步骤和方法，注意提高画装配图的技能和速度，并严格按照比例绘制。
(3)标注必要的尺寸
1)特性尺寸：装配体的特性尺寸，由指导教师提供，并让学生了解特性尺寸的作用。
2)主要配合尺寸：正确选择配合性质，标注配合尺寸。
3)总体尺寸：总长、总宽、总高。
4)安装尺寸：关于部件与其他部件的连接、部件的安装情况。
5)编序号，列明细表，填标题栏。
机械部件测绘
任务 机械部件测绘
二、部件测绘的步骤
7.画装配图
对装配草图进行仔细审核后再画正式的装配图，技术要求由指导教师给出。
8.图纸折叠
为了方便保存和携带，画好的图纸应按国家标准A4图纸幅面尺寸折叠。折叠后连同草图一起装入资料袋内。
机械部件测绘
任务 机械部件测绘
二、部件测绘的步骤
1.了解和分析测绘对象
2.拆卸减速器方法和顺序
3.画装配示意图
4.测绘减速器的零件
机械部件测绘
任务 机械部件测绘
二、部件测绘的步骤
5.绘制减速器装配图
(a)定比例、选图幅、定位布局
机械部件测绘
任务 机械部件测绘
二、部件测绘的步骤
5.绘制减速器装配图
(b)画齿轮啮合及键连接
机械部件测绘
任务 机械部件测绘
二、部件测绘的步骤
5.绘制减速器装配图
(c)画齿轮轴和轴
机械部件测绘
任务 机械部件测绘
二、部件测绘的步骤
5.绘制减速器装配图
(d)画箱体和箱盖
机械部件测绘
任务 机械部件测绘
二、部件测绘的步骤
5.绘制减速器装配图
(e)画两轴系零件
机械部件测绘
任务 机械部件测绘
二、部件测绘的步骤
5.绘制减速器装配图
（f）画其他零件及细部结构
机械部件测绘
任务 机械部件测绘
二、部件测绘的步骤
5.绘制减速器装配图
