(共32张PPT)
机械制图与CAD技术基础
模块九
装配图
识读装配图
任务一 识读装配图

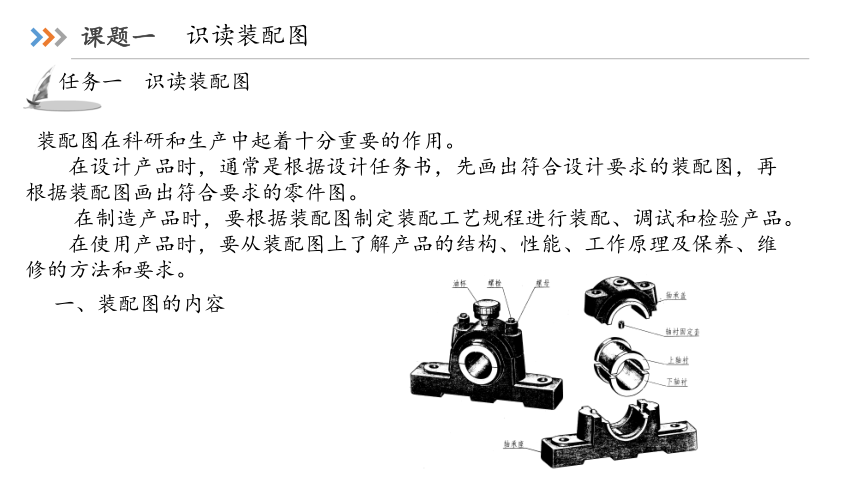

一、装配图的内容
装配图在科研和生产中起着十分重要的作用。
在设计产品时,通常是根据设计任务书,先画出符合设计要求的装配图,再根据装配图画出符合要求的零件图。
在制造产品时,要根据装配图制定装配工艺规程进行装配、调试和检验产品。
在使用产品时,要从装配图上了解产品的结构、性能、工作原理及保养、维修的方法和要求。
识读装配图
任务一 识读装配图
一、装配图的内容
技术要求
用符号或文字注写的机器或部件在装配、检验、调试和使用等方面的要求、规则和说明等。
必要的尺寸表示机器或部件的性能、规格、外形大小及装配、检验、安装所需的尺寸。
标题栏
说明机器或部件的名称、图样代号、比例、重量及责任者的签名和日期等内容。
明细栏
注明各种零件的序号、代号、名称、数量、材料、重量、备注等内容,以便读图、图样管理及进行生产准备、生产组织工作。
一组视图
表达机器或部件的工作原理、装配关系、传动路线、连接方式及零件的基本结构。
序号
组成机器或部件的每一种零件(结构形状、尺寸规格及材料完全相同的为一种零件),在装配图上,必须按一定的顺序编上序号
识读装配图
任务一 识读装配图
二、装配图画法的基本规则

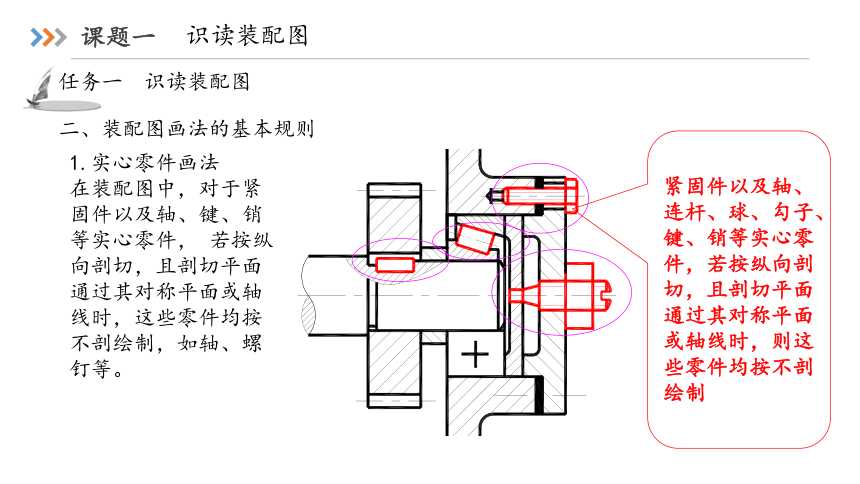

1.实心零件画法
在装配图中,对于紧固件以及轴、键、销等实心零件, 若按纵向剖切,且剖切平面通过其对称平面或轴线时,这些零件均按不剖绘制,如轴、螺钉等。
紧固件以及轴、连杆、球、勾子、键、销等实心零件,若按纵向剖切,且剖切平面通过其对称平面或轴线时,则这些零件均按不剖绘制
识读装配图
任务一 识读装配图
二、装配图画法的基本规则

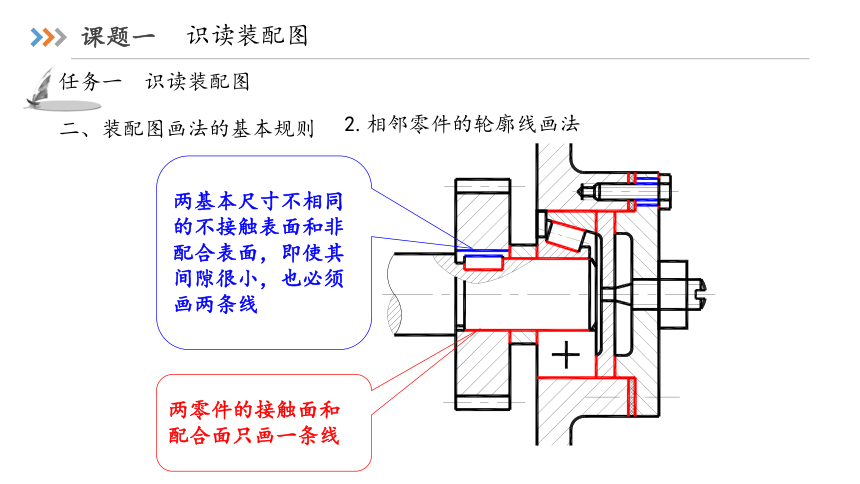

2.相邻零件的轮廓线画法
两零件的接触面和配合面只画一条线
两基本尺寸不相同的不接触表面和非配合表面,即使其间隙很小,也必须画两条线
识读装配图
任务一 识读装配图
二、装配图画法的基本规则
3.相邻零件的剖面线画法
或方向一致而间隔不同
在剖视图或断面图中,相邻两个零件的剖面线倾斜方向应相反。
识读装配图
任务一 识读装配图
三、装配图的特殊画法
1.简化画法
在装配图中,零件的工艺结构,如小圆角、倒角、退刀槽等可不画出(图中的退刀槽、圆角及轴端倒角都未画出)。
装配图中的滚动轴承,可只画出一半,另一半按规定示意画法画出。
装配图中螺栓、螺母等可按简化画法画出。
识读装配图
任务一 识读装配图
三、装配图的特殊画法
1.简化画法

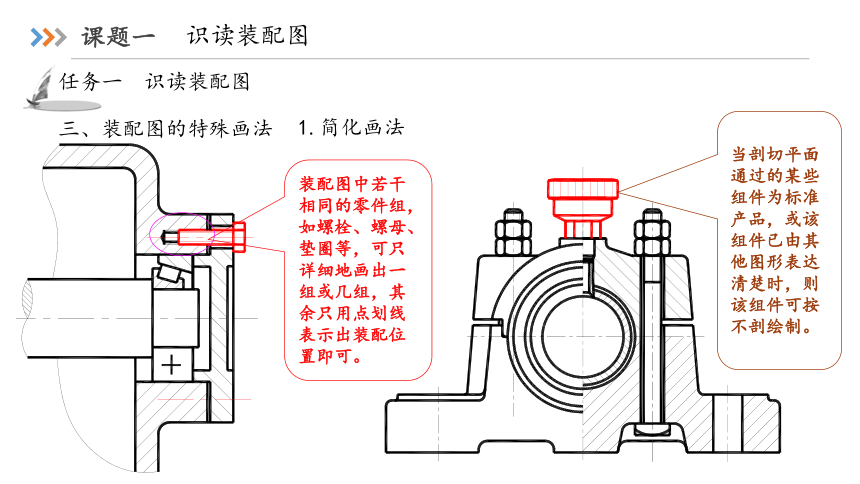

装配图中若干相同的零件组,如螺栓、螺母、垫圈等,可只详细地画出一组或几组,其余只用点划线表示出装配位置即可。
当剖切平面通过的某些组件为标准产品,或该组件已由其他图形表达清楚时,则该组件可按不剖绘制。
识读装配图
任务一 识读装配图
三、装配图的特殊画法
1.简化画法

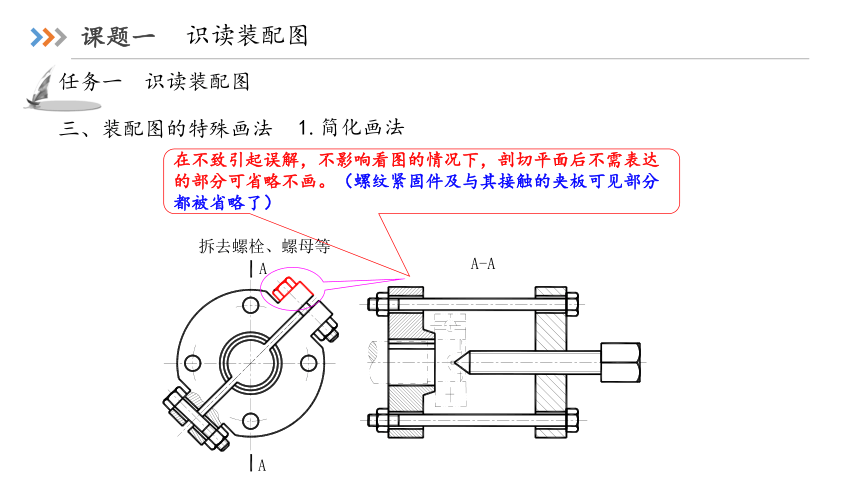

在不致引起误解,不影响看图的情况下,剖切平面后不需表达的部分可省略不画。(螺纹紧固件及与其接触的夹板可见部分都被省略了)
识读装配图
任务一 识读装配图
三、装配图的特殊画法
2.特殊画法
在装配图中,如绘制厚度很小的薄片、直径很小的孔以及很小的锥度、斜度和尺寸很小的非配合间隙时,这些结构可不按原比例而夸大画出。
夸大画法
识读装配图
任务一 识读装配图
三、装配图的特殊画法
2.特殊画法

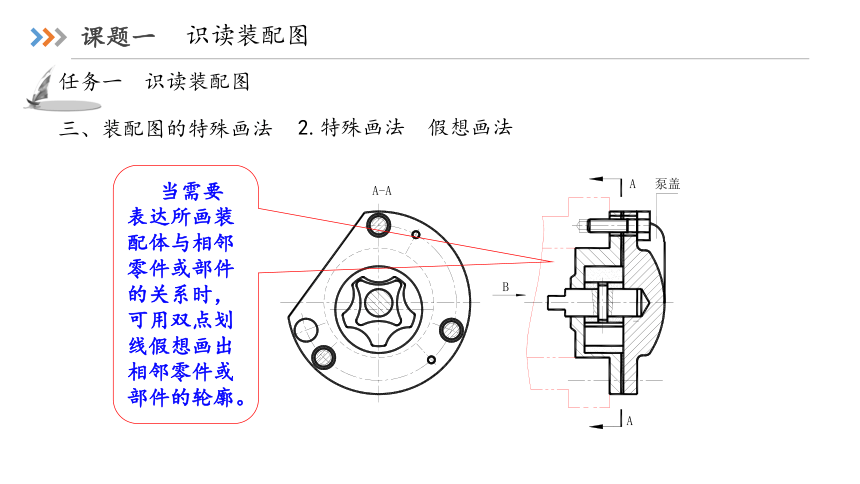

当需要表达所画装配体与相邻零件或部件的关系时,可用双点划线假想画出相邻零件或部件的轮廓。
假想画法
识读装配图
任务一 识读装配图
三、装配图的特殊画法
2.特殊画法
假想画法
当需要表达某些运动零件或部件的运动范围及极限位置时,可用双点划线画出其极限位置的外形轮廓。
识读装配图
任务一 识读装配图
三、装配图的特殊画法
2.特殊画法
假想画法
当需要表达钻具、夹具中所夹持工件的位置情况时,可用双点划线画出所夹持工件的外形轮廓。
识读装配图
任务一 识读装配图
三、装配图的特殊画法
2.特殊画法
展开画法
为了表达传动机构的传动路线和装配关系,可假想按传动顺序沿轴线剖切,然后依次将各剖切平面展开在一个平面上,画出其剖视图。此时应在展开图的上方注明“×-×展开”字样。
识读装配图
任务一 识读装配图
四、装配图的尺寸标注
1.规格(性能)尺寸
表示机器、部件规格或性能的尺寸,是设计和选用部件的主要依据。如图Ф120。
2装配尺寸
表示零件之间装配关系的尺寸,如配合尺寸和重要相对位置尺寸。如图v带轮与轴的配合尺寸Ф28H8/K7等。
3.安装尺寸
表示将部件安装到机器上或将整机安装到基座上所需的尺寸。如图铣刀头座体的底板上四个沉孔的定位尺寸155、 150。
4.外形尺寸
表示机器或部件外形轮廓的大小,即总长、总宽和总髙尺寸。为包装、运输、安装所需的空间大小提供依据。
除上述尺寸外,有时还要标注其他重要尺寸,如运动零件的极限位置尺寸、主要零件的重要结构尺寸等。
识读装配图
任务一 识读装配图
五、装配图的零、部件序号和明细栏
为了便于看图和图样管理,对装配图中所有零、部件均需编号。同时,在标题栏上方的明细栏中与图中序号一一对应地予以列出。
1.序号
常用的编号方式有两种:
一种是对机器或部件中的所有零件(包括标准件和专用件)按一定顺序进行编号,如图所示;
另一种是将装配图中标准件的数量、标记按规定标注在图上,标准件不占编号,而将非标准零件(即专用件)按顺序进行编号。
识读装配图
任务一 识读装配图
五、装配图的零、部件序号和明细栏
为了便于看图和图样管理,对装配图中所有零、部件均需编号。同时,在标题栏上方的明细栏中与图中序号一一对应地予以列出。
1.序号
装配图中编写序号的一般规定如下
(1)装配图中,每种零件或部件只编一个序号,一般只标注一次,必要时,多处出现的相同零、部件也可用同一个序号在各处重复标注。
(2)装配图中,零、部件序号的编写方式有:
1)在指引线的基准线(细实线)上或圆(细实线圆)内注写序号,序号字高比该装配图上所注尺寸数字的髙度大一号或两号,如图a、b 所示。
2)在指引线附近注写序号,序号字髙比该装配图上所注尺寸数字的髙度大一号或两号,如图c所示。
识读装配图
任务一 识读装配图
五、装配图的零、部件序号和明细栏
为了便于看图和图样管理,对装配图中所有零、部件均需编号。同时,在标题栏上方的明细栏中与图中序号一一对应地予以列出。
1.序号
装配图中编写序号的一般规定如下
(3)指引线应自所指部分的可见轮廓内引出,并在末端画一圆点。若所指部分(很薄的零件或涂黑的剖面)不便画圆点时,可在指引线末端画出箭头,并指向该部分的轮廓。
(4)指引线相互不能相交,当通过剖面线的区域时,指引线不能与剖面线平行。必要时允许将指引线画成折线,但只允许转折一次。
识读装配图
任务一 识读装配图
五、装配图的零、部件序号和明细栏
为了便于看图和图样管理,对装配图中所有零、部件均需编号。同时,在标题栏上方的明细栏中与图中序号一一对应地予以列出。
1.序号
装配图中编写序号的一般规定如下
(5)对一组紧固件或装配关系清楚的零件组,可以采用公共指引线,如图9-8所示。
(6)同一装配图编注序号的形式应一致。
(7)序号应标注在视图的外面。装配图中的序号应按水平或铅垂方向排列整齐,并按顺时针或逆时针方向顺序排列。在整个图上无法连续时,可只在水平或铅垂方向顺序排列。
识读装配图
任务一 识读装配图
五、装配图的零、部件序号和明细栏
2.明细栏
明细栏是所绘装配图中全部零件的详细目录。明细栏画在装配图右下角标题栏的上方,栏内分格线为细实线,左边外框线为粗实线,栏中的编号与装配图中的零、部件序号必须一致。
零件序号应自下而上。如位置不够时,可将明细栏顺序画在标题栏的左方
识读装配图
任务一 识读装配图
六、常见的装配结构
(一)接触面与配合面结构的合理性
1.两个零件在同一方向上只能有一个接触面和配合面,如图示。
识读装配图
任务一 识读装配图
六、常见的装配结构
(一)接触面与配合面结构的合理性
2.为保证轴肩端面与孔端面接触,可在轴肩处加工出退刀槽,或在孔的端面加工出倒角,如图所示。
识读装配图
任务一 识读装配图
六、常见的装配结构
(二)密封装置
为防止机器或部件内部的液体或气体向外渗漏,同时也避免外部的灰尘、杂质等侵人,必须采用密封装置。图a、b所示为两种典型的密封装置,通过压盖或螺母将填料压紧而起防漏作用。
滚动轴承需要进行密封,一方面是防止外部的灰尘和水分进人轴承,另一方面也要防止轴承的润滑剂渗漏。常见的密封方法如图c所示。
a) b) c)
识读装配图
任务一 识读装配图
六、常见的装配结构
(三)防松装置
机器或部件在工作时,由于受到冲击或振动,一些紧固件可能产生松动现象。因此,在某些装置中需采用防松结构,如图所示为几种常用的防松结构。
(a)双螺母放松
(b)弹簧垫圈放松
(c) 止推垫圈放松 (d) 开口销放松
由装配图拆画零件图
任务一 由装配图拆画零件图
一、概括了解
二、了解部件的装配关系和工作原理
由装配图拆画零件图
任务一 由装配图拆画零件图
三、分析零件,拆画零件图
1.分离零件
根据方向、间隙相同的剖面线将泵体从装配图中分离出来,如图a所示。由于在装配图中泵体的可见轮廓线可能被其他零件(如螺钉、销等)遮挡,所以分离出来的图形可能是不完整的,必须补全。将主、左视图对照分析,想象出泵体的整体形状,如图b所示。
(a)分离出泵体
( b)泵体轴测图
由装配图拆画零件图
任务一 由装配图拆画零件图
三、分析零件,拆画零件图
2.确定零件的表达方案
3.零件图的尺寸标注
4.零件图的技术要求
画装配图的方法与步骤
任务一 画装配图
一、了解、分析装配体
铣刀头装配轴测图
铣刀头装配轴测图分解图
铣刀头装配示意图
画装配图的方法与步骤
任务一 画装配图
二、确定表达方案
1.主视图的选择
2.其他视图的选择
三、确定比例、图幅,合理布图
画装配图的方法与步骤
任务一 画装配图
画装配图的方法与步骤
任务一 画装配图
画装配图的方法与步骤
任务一 画装配图
