机械制图与CAD技术基础
模块七
常用件与标准件表达
螺纹与螺纹紧固件
任务一 螺纹
一、 螺纹要素
螺纹:
螺纹是指在圆柱（锥）表面上，沿着螺旋线所形成的、具有相同剖面的连续凸起和沟槽。
制在圆柱体外表面上的螺纹叫外螺纹。
制在圆柱体内表面上的螺纹叫内螺纹。
螺纹与螺纹紧固件
任务一 螺纹
一、 螺纹要素

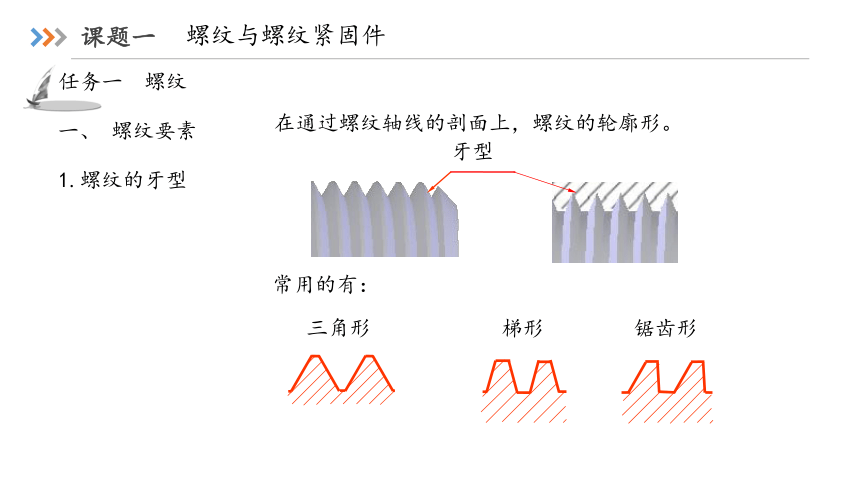

1.螺纹的牙型
三角形
在通过螺纹轴线的剖面上，螺纹的轮廓形。
梯形
锯齿形
常用的有：
牙型
螺纹与螺纹紧固件
任务一 螺纹
一、 螺纹要素

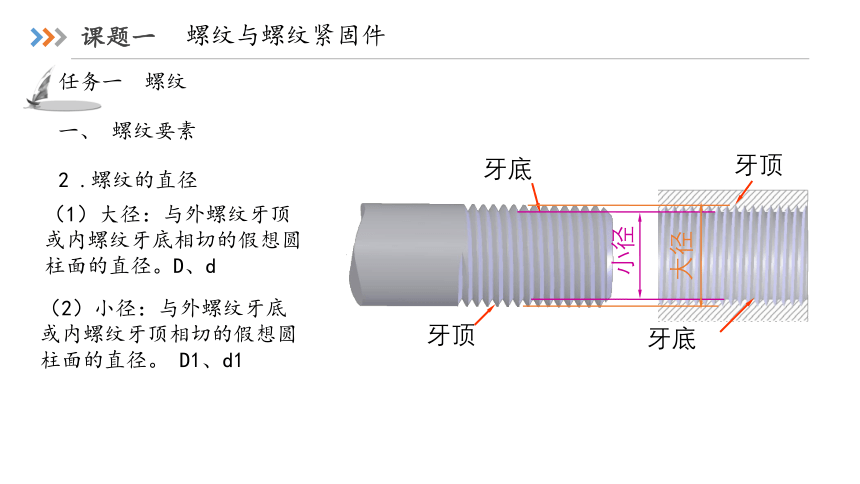

2 .螺纹的直径
（1）大径：与外螺纹牙顶或内螺纹牙底相切的假想圆 柱面的直径。D、d
（2）小径：与外螺纹牙底或内螺纹牙顶相切的假想圆柱面的直径。 D1、d1
牙顶
牙顶
牙底
牙底
小径
大径
螺纹与螺纹紧固件
任务一 螺纹
一、 螺纹要素

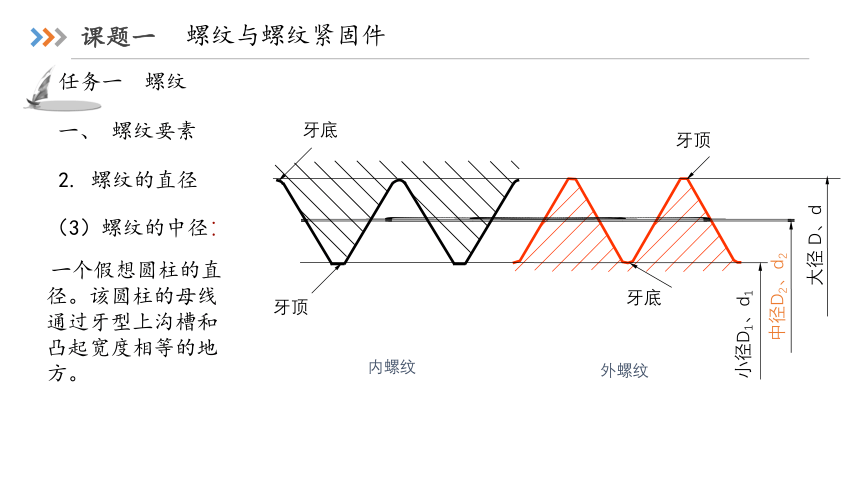

2. 螺纹的直径
（3）螺纹的中径：
一个假想圆柱的直径。该圆柱的母线通过牙型上沟槽和凸起宽度相等的地方。
外螺纹
内螺纹
牙顶
牙底
牙底
牙顶
大径 D、d
小径D1、d1
中径D2、d2
螺纹与螺纹紧固件
任务一 螺纹
一、 螺纹要素

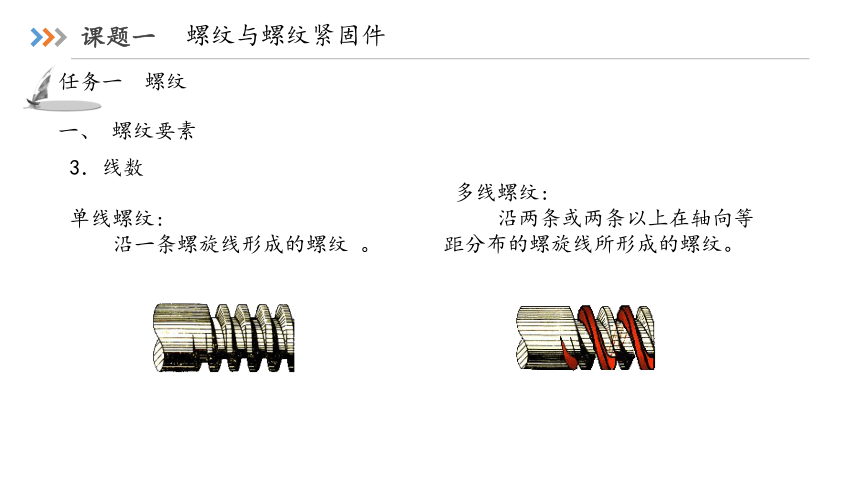

3．线数
多线螺纹:
沿两条或两条以上在轴向等距分布的螺旋线所形成的螺纹。
单线螺纹:
沿一条螺旋线形成的螺纹 。
螺纹与螺纹紧固件
任务一 螺纹
一、 螺纹要素

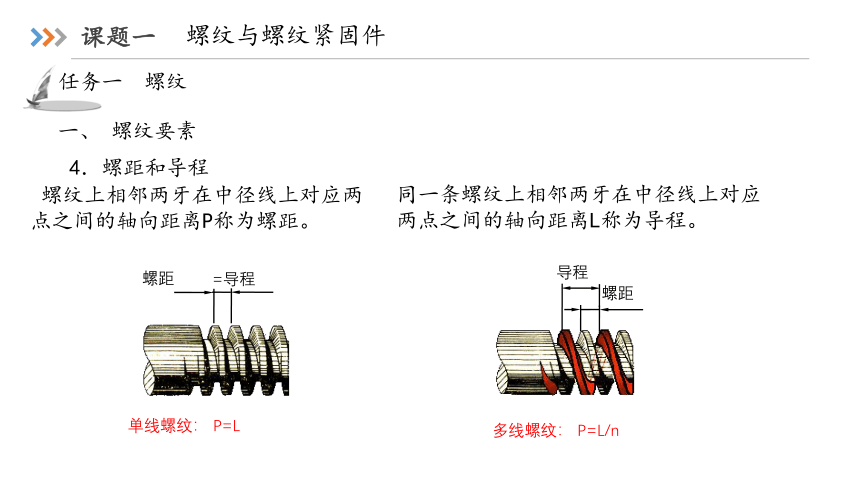

4．螺距和导程
螺纹上相邻两牙在中径线上对应两点之间的轴向距离P称为螺距。
同一条螺纹上相邻两牙在中径线上对应两点之间的轴向距离L称为导程。
单线螺纹： P=L
多线螺纹： P=L/n
螺距
=导程
螺距
导程
螺纹与螺纹紧固件
任务一 螺纹
一、 螺纹要素

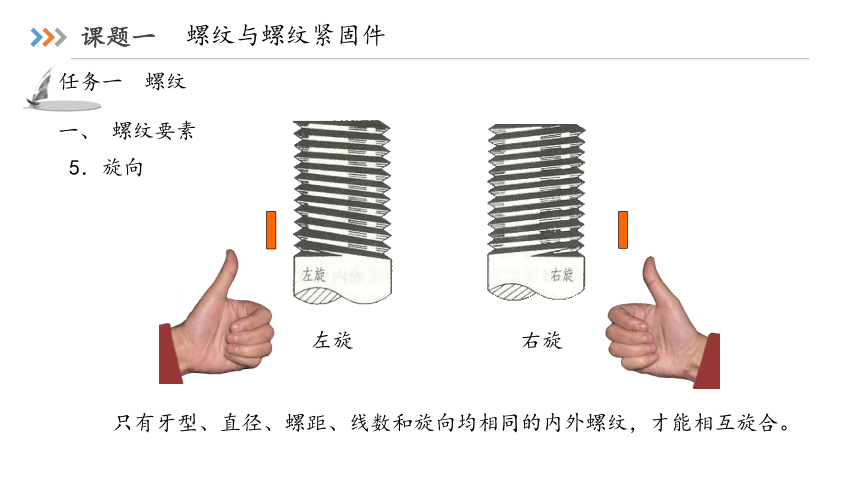

5．旋向
左旋
右旋
只有牙型、直径、螺距、线数和旋向均相同的内外螺纹，才能相互旋合。
螺纹与螺纹紧固件
任务一 螺纹
二、 螺纹的规定画法

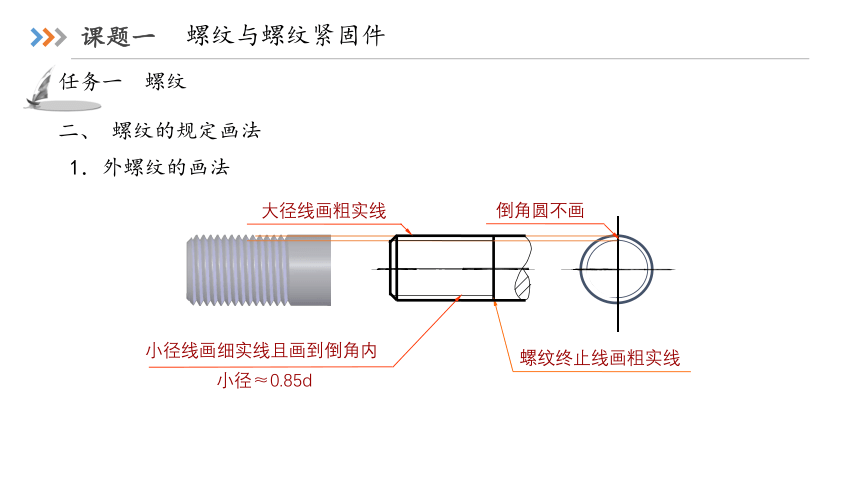

1．外螺纹的画法
螺纹终止线画粗实线
大径线画粗实线
小径线画细实线且画到倒角内
小径≈0.85d
倒角圆不画
螺纹与螺纹紧固件
任务一 螺纹
二、 螺纹的规定画法

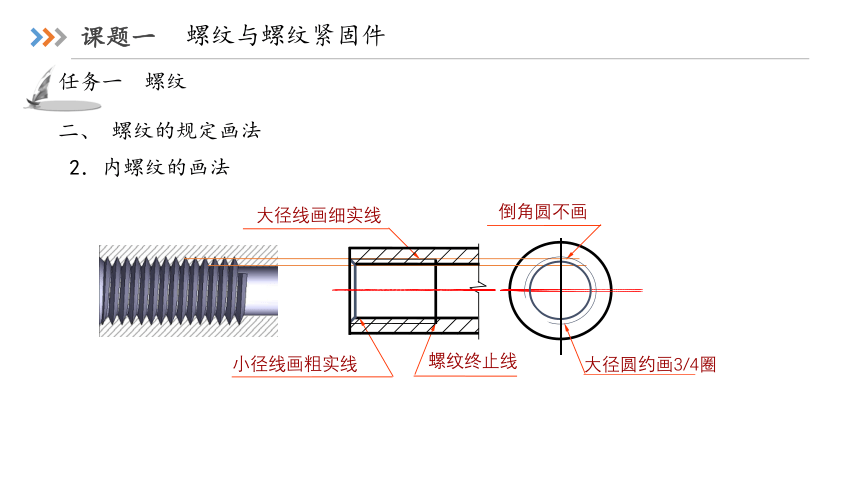

2．内螺纹的画法
螺纹终止线
大径线画细实线
小径线画粗实线
倒角圆不画
大径圆约画3/4圈
螺纹与螺纹紧固件
任务一 螺纹
二、 螺纹的规定画法
2．内螺纹的画法
120°
0.5D

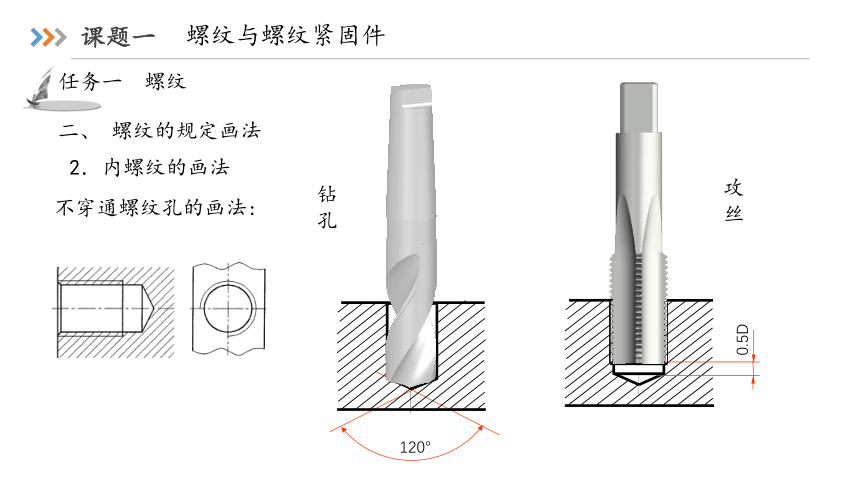

不穿通螺纹孔的画法:
钻孔
攻丝
螺纹与螺纹紧固件
任务一 螺纹
二、 螺纹的规定画法

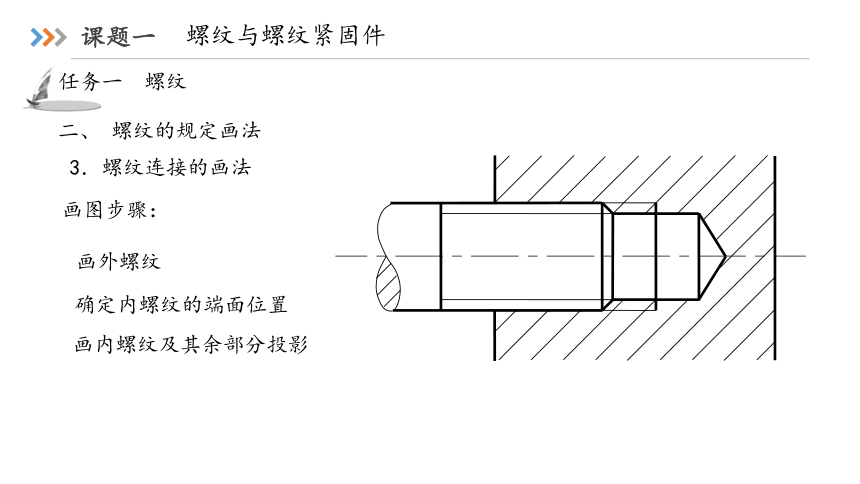

3．螺纹连接的画法
画图步骤：
画外螺纹
确定内螺纹的端面位置
画内螺纹及其余部分投影
螺纹与螺纹紧固件
任务一 螺纹
三、常用螺纹的标记
1．普通螺纹标记
螺纹代号
公称直径
×
螺距(导程/线数)
旋向
公差带代号
－
旋合长度代号
粗牙螺纹允许不标注螺距；
旋合长度为中等时，“N”可省略。
单线螺纹允许不标注导程与线数；
右旋螺纹省略“右”字，左旋时则标注LH;
右旋
左旋
长：L 中等：N
短：S
中径和顶径
公差带代号
－
螺纹与螺纹紧固件
任务一 螺纹
三、常用螺纹的标记
1．普通螺纹标记
M 20 ×2 LH -5g6g - s
普通螺纹
大径d＝20
螺距P2 (细牙)
短旋合长度
顶径公差带代号
左旋
中径公差带代号
例1：
例2：
Tr40×7(14/2)－7H－L
梯形螺纹
大径D＝40
螺距P7导程14线数2
中径公差带代号
长旋合长度
右旋
2．梯形螺纹的标记
螺纹与螺纹紧固件
任务一 螺纹
三、常用螺纹的标记
序号 螺纹 类别 标准 编号 特征代号 标记示例 螺纹副标记 示例 附注
1 普通螺纹 GB/T 197 －2003 M M8X1－LH M8 M16XPh6P2－5g6g-L M20－6H/5g6g M6 多线时注出Ph（导程）、P（螺距）
2 梯形螺纹 GB/T 5796.4－1986 Tr Tr40X7－7H Tr40X14(P7)LH－7e Tr36X6－7H/7c

3 锯齿形螺纹 GB/T 13576 －1992 B B40X7－7a B40X14(P7)LH-8c－L B40X7－7A/7c

4 55°非密封管螺纹 GB/T 7307 －2001 G G1/2A G1/2－LH G1/2A 外螺纹公差有A、B两级，内螺纹仅一种，螺纹副仅注外螺纹的标记
5 55° 密封管螺纹 圆锥 外螺纹 GB/T 7306.1~7306.2－2000 R1 R13 RC/R23/4 RP/R13 R1表示与圆柱内螺纹相配的圆锥外螺纹，R2表示与圆锥内螺纹相配的圆锥外螺纹。表示螺纹副时，尺寸代号只注写一次。
R2 R23/4 圆锥 内螺纹 RC RC1/2－LH RP RP1/2 圆柱 内螺纹 螺纹与螺纹紧固件
任务二 螺纹紧固件的画法
一、 螺栓连接
螺栓连接：
用螺栓、螺母和垫圈将两个不太厚、而且又允许钻成通孔的零件连接在一起。
螺栓穿过被连接件的通孔。
（为便于装配,此通孔应稍大于螺栓杆的直径d,约为1.1d ）
用来连接不太厚、而且又允许钻成通孔的零件。
适用场合：
装配过程：
在制有螺纹的一端装上垫圈,拧上螺母。
(加垫圈的目的是为了避免拧紧螺母时损坏被连接件的表面。
螺纹与螺纹紧固件
任务二 螺纹紧固件的画法
一、 螺栓连接
L=δ1+ δ2+0.15d(垫圈厚) +0.8d(螺母)+0.3d
螺栓、垫圈、螺母按不剖画
螺栓的有效长度按下式计算
计算后查表取标准值
两块板的剖面线方向相反
被连接件的孔径=1.1d
螺栓连接画法
两被连接件接触面形成一条轮廓线。
螺栓的螺纹大径和被连接件光孔之间有两条轮廓线，零件接触面轮廓线在此之间应画出。
δ1
L
0.3d
δ2
螺纹与螺纹紧固件
任务二 螺纹紧固件的画法
二、 双头螺柱连接
当两个连接件中有一个零件较厚，加工通孔困难时，或者由于其它原因，不便使用螺栓连接的场合，一般用螺柱连接。
然后将双头螺柱的另一端（紧固端）穿过被连接件上的通孔（孔径=1.1d），再套上垫圈，并拧紧螺母。
适用场合：
装配过程：
先将双头螺柱的旋入端拧入机件的螺纹孔中。
螺纹与螺纹紧固件
任务二 螺纹紧固件的画法
二、 双头螺柱连接
bm同螺钉连接,由被连接件的材料决定。
L= +0.15d+0.8d+0.3d
1、螺柱的旋入端必须全部地旋入螺孔内。
2、旋入端的螺纹终止线应与两个被连接零件的接触面平齐。
4、L是紧固端长度，bm是旋入深度。
双头螺柱连接画法
3、螺纹孔的深度应大于旋入端长度，螺孔深一般是bm+(0.3-0.5)d。

bm
L
螺纹与螺纹紧固件
任务二 螺纹紧固件的画法
三、 螺钉连接
螺钉的种类很多,按其用途可分为:连接螺钉和紧定螺钉。
螺钉连接用于不经常拆卸，并且受力不大的零件。
适用场合：
常见的连接螺钉有:
开槽圆柱头螺钉
开槽沉头螺钉
圆柱头内六角螺钉
螺纹与螺纹紧固件
任务二 螺纹紧固件的画法
三、 螺钉连接
螺钉的公称长度计算如下：
l≥δ（通孔零件厚）＋bm
bm为螺钉的旋入长度，其取值与螺柱联接时相同。按上式计算出公称长度后再查表取标准值。
螺钉的螺纹终止线应画在两个被联接件的结合面之上，这样才能保证螺钉的螺纹长度与螺孔的螺纹长度都大于旋入深度，使联接牢固。
键、销连接
任务一 键
一、键联接
1、 键的功用、种类及标记
键联结也是常用的可拆卸连接。用键将轴与轴上的传动件(如齿轮、皮带轮等)联接在一起, 以传递扭矩。
键的分类
普通平键
半圆键
钩头楔键
花键
键、销连接
任务一 键
一、键联接
2、键的标记
例： 标记: 键 16×100 GB1096-79
表示：圆头普通平键(A)型，宽度=16mm，长度=100mm
普通平键有三种类型：圆头（A型）、平头（B型）、单圆头（C型）。
例： 标记: 键 B18×100 GB1096-79
表示：平头普通平键（B型），宽度=18mm，长度=100mm
除A型省略型号外，B型和C型要注出型号。
⑴、在图中注出大径D、小径d、宽度B和齿数N。
⑵、用引线注出花键代号， 形式为 “ N×d×D×B标准号”
花键的标注：
（a）A型 （b）B型 （c）C型
键、销连接
任务一 键
一、键联接
3、键连接的画法
键、销连接
任务二　销连接
一、销联接
1.销的功用、种类及标记
(1)销的用途
销主要用于零件之间的定位，也可用于零件之间的联接，但只能传递不大的扭矩。
(2)销的分类
圆柱销
圆锥销
(3)销的标记
普通圆柱销（GB119-86），按直径的公差不同分为A、B、C、D型。
普通圆锥销（GB117-86），多用于经常拆卸的场合。
开口销
例：公称直径10mm，长50 mm的B型圆柱销标记：
销 GB119-86 B10×50
公称直径10mm，长60mm的A型圆锥销标记 ：
销 GB117-86 A10×60
键、销连接
任务二　销连接
一、销联接
1
2
φ
8
圆锥销孔
与件
1
同钻铰
φ
8
圆锥销孔
与件
2
同钻铰
圆柱销连接
圆锥销连接
1.当剖切平面通过销的轴线时，销按未剖切绘制
2.销孔的加工要求采用旁注法，圆锥销孔的直径指圆锥销的小端直径
齿轮
任务一 齿轮
圆柱齿轮
圆锥齿轮
蜗轮蜗杆
用于两平行轴的传动。
用于两相交轴的传动。
用于两交叉轴的传动。
齿轮传动在机械中被广泛应用，常用它来传递动力、改变旋转速度与旋转方向。
齿轮的种类很多，常见的齿轮传动形式有：
齿轮
任务一 齿轮
一、直齿圆柱齿轮的尺寸计算
齿轮
任务一 齿轮
一、直齿圆柱齿轮的尺寸计算
通过轮齿顶部的圆，其直径用da表示
1.齿顶圆
通过轮齿根部的圆，其直径用df表示
2.齿根圆
3.分度圆
一个假想圆，在该圆上，齿厚s等于齿槽宽e。分度圆直径用d表示
4.齿高h
齿顶圆与齿根圆之间的径向距离
齿顶高ha
齿根高hf
齿顶圆与分度圆之间的径向距离
齿根圆与分度圆之间的径向距离
分度圆上相邻两齿廓对应点之间的弧长，
5.齿距p
标准齿轮分度圆上齿厚s与槽宽e相等
p = s + e = 2s = 2e
6.齿数z
轮齿的个数
7.中心距a
两圆柱齿轮轴线之间的距离
a =
+
8.模数m
模数等于齿距p与圆周率π的比值，单位为㎜
d=mz
齿轮
任务一 齿轮
一、直齿圆柱齿轮的尺寸计算
齿根高hf=1.25m
df=d-2hf=m(Z-2.5)
df
齿根圆直径
齿顶高ha=m
da=d+2ha=m(Z+2)
da
齿顶圆直径
齿距p=πm
b=2p～3p
b
齿 宽
d=mz
d
分度圆直径
齿高h=ha+hf
a=(d1+d2)/2=(Z1+Z2)M/2
a
中 心 距
m=p/π根据强度计算或测绘而得
m
模 数
Z、m是齿轮的基本参数，设计计算时，先确定m、Z，然后得出其它各部分尺寸
根据设计要求或测绘而定
Z
齿 数
说 明
计算公式
代号
名 称
齿轮
任务一 齿轮
二、直齿圆柱齿轮的画法
1.单个齿轮的画法
齿顶圆画粗实线
轮齿不剖
分度圆画细点划线
齿根圆省略不画
齿根线画粗实线
齿轮
任务一 齿轮
二、直齿圆柱齿轮的画法
2．齿轮的啮合画法
啮合区的齿顶线不需画出，节线（分度线）用粗实线绘制，其他处的节线用点划线绘制,啮合区内的齿顶圆均用粗实线绘制。
齿轮
任务一 齿轮
二、直齿圆柱齿轮的画法
2．齿轮的啮合画法
啮合部分
滚动轴承、弹簧
任务一 滚动轴承
一、滚动轴承
滚动轴承是一种标准部件，其作用是支承旋转轴及轴上的机件，它具有结构紧凑、摩擦力小等特点，在机械中被广泛地应用。
滚动轴承的规格、型式很多，但都是标准化，可根椐使用要求，查阅有关标准选用。
滚动轴承的分类
向心轴承：主要承受径向载荷
推力轴承：承受轴向载荷
向心推力轴承：可同时承受径向和轴向的载荷
1．常用滚动轴承的结构、型式及代号
滚动轴承、弹簧
任务一 滚动轴承
一、滚动轴承
基本代号表示轴承的基本类型、结构和尺寸，是轴承代号的基础。除滚针轴承外，基本代号由轴承类型、尺寸系列代号及内径代号构成。 (具体可查表)
(１)基本代号
前置、后置代号是轴承在结构形状、尺寸、公差、技术要求等有改变时，在其基本代号左右添加的补充代号。(具体可查表)
(２)前置、后置代号
2 32 08
内径代号(d=40mm)
尺寸系列代号
类型代号
例：
名称 轴承代号 标准编号
例如：滚动轴承 6208 GB/T 276—1994
宽度B=18㎜、内径d=40㎜、外径D=80㎜
深沟球轴承
滚动轴承、弹簧
任务一 滚动轴承
一、滚动轴承
2．滚动轴承的画法
常见滚动轴承的规定画法
推力球轴承
深沟球轴承
圆锥滚子轴承
滚动轴承、弹簧
任务一 滚动轴承
一、滚动轴承
2．滚动轴承的画法
常见滚动轴承的特征画法
在矩形线框(粗实线)内，用粗实线画出表示滚动轴承结构特征和载荷特性的要素符号
〖画法规定〗
〖应用场合〗
在装配图中，若需形象表达滚动轴承的结构特征时，可采用特征画法
滚动轴承、弹簧
任务二 弹簧
弹簧是一种起减震、测力和夹紧等作用的常用件。它的种类很多，本节只简要介绍常用的普通圆柱螺旋压缩弹簧的画法
滚动轴承、弹簧
任务二 弹簧
一、线径、外径、内径和中径
1.线径(d):弹簧丝的直径
2.弹簧外径(D2):弹簧的最大直径
3.弹簧内径(D1):弹簧的最小直径
4.弹簧中径(D):弹簧的平均直径
二、节距（t）
除两端支撑圈外，弹簧上相邻两圈对应两点之间的轴向距离
D=(D1＋D2)/2
= D1＋d = D2－d
滚动轴承、弹簧
任务二 弹簧
三、弹簧的圈数
1.有效圈数(n)
弹簧能保持相同节距的圈数
2.支撑圈数(n2)
为使弹簧工作平稳，将弹簧两端并紧磨平的圈数。支撑圈仅起支承作用，常用的有1.5圈、2圈和2.5圈三种，以2.5圈居多
3.弹簧总圈数(n1)
n1= n＋n2
弹簧的有效圈数与支撑圈数之和
滚动轴承、弹簧
任务二 弹簧
四、弹簧的自由高度和展开长度
1.弹簧的自由高度(H0)
弹簧未受载荷时的高度
H0= nt＋(n2－0.5)d
2.弹簧展开长度(L)
制造弹簧所需簧丝的长度
L= n1
滚动轴承、弹簧
任务二 弹簧
五．圆柱螺旋压缩弹簧的规定画法
1.支撑圈均按2.5圈绘制
2.左、右螺旋弹簧均可画成右旋
3.有效圈数在 4 圈以上的螺旋弹簧，可只画出其两端的1～2圈
4.各圈轮廓线画成直线
滚动轴承、弹簧
任务二 弹簧
五．圆柱螺旋压缩弹簧的规定画法
被弹簧遮挡的结构不画出
弹簧在装配图中的画法规定
示意画法
涂黑表示
