机械制图与CAD技术基础
模块六
机件的常用表达方法
机件的常用表达方法
任务一 视图的绘制
一、基本视图
右视图
--在三视图(主视图、俯视图、左视图)基础上增加:
后视图
仰视图

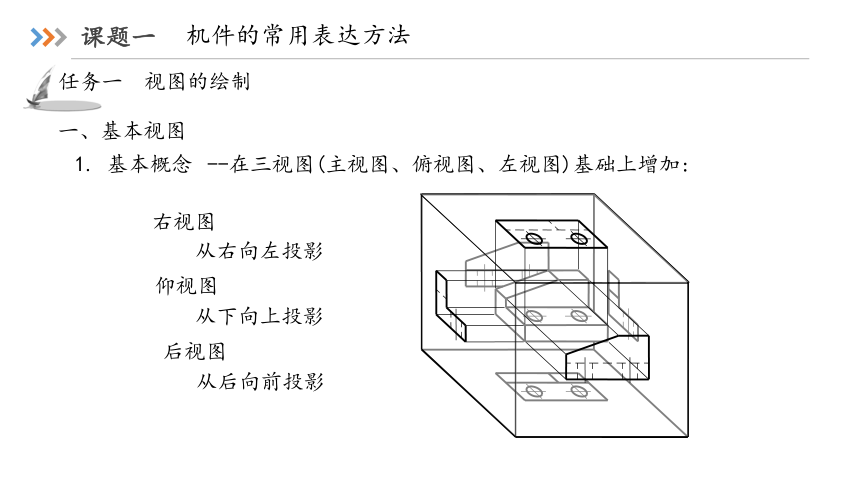

1. 基本概念
从右向左投影
从下向上投影
从后向前投影
机件的常用表达方法
任务一 视图的绘制
一、基本视图
主视图
俯视图
后视图
左视图
仰视图
右视图

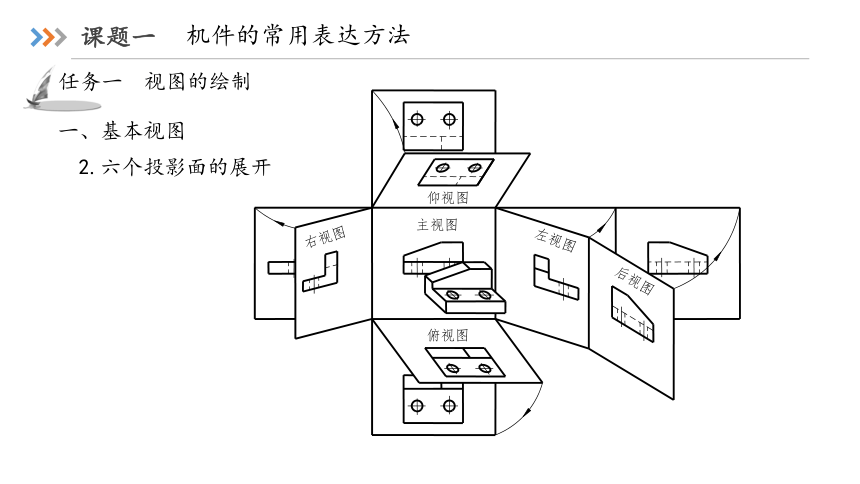

2.六个投影面的展开
机件的常用表达方法
任务一 视图的绘制
一、基本视图
除后视图外，靠近主视图是后面，远离主视图是前面。

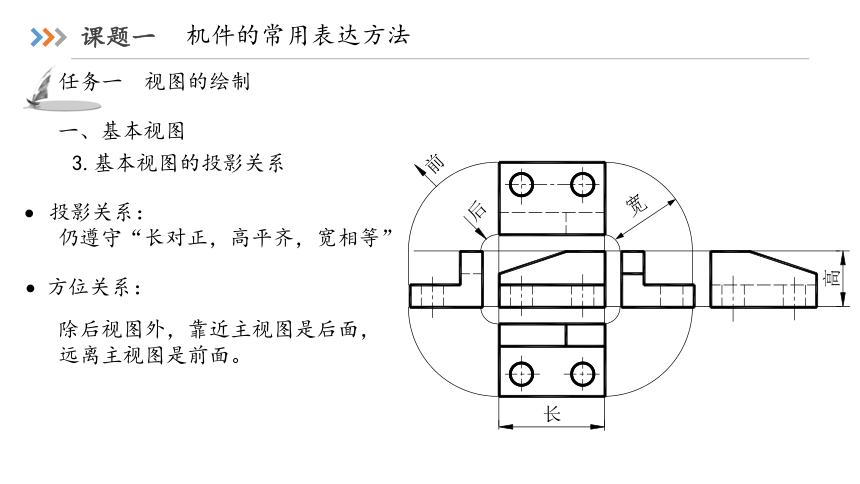

3.基本视图的投影关系
投影关系：
仍遵守“长对正，高平齐，宽相等”
方位关系：
宽
机件的常用表达方法
任务一 视图的绘制

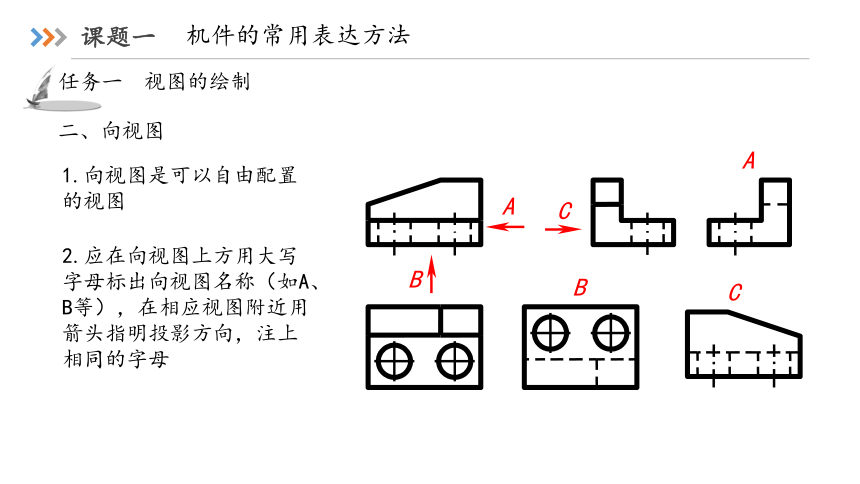

二、向视图
1.向视图是可以自由配置的视图
A
C
B
B
C
A
2.应在向视图上方用大写字母标出向视图名称（如A、B等），在相应视图附近用箭头指明投影方向，注上相同的字母
机件的常用表达方法
任务一 视图的绘制

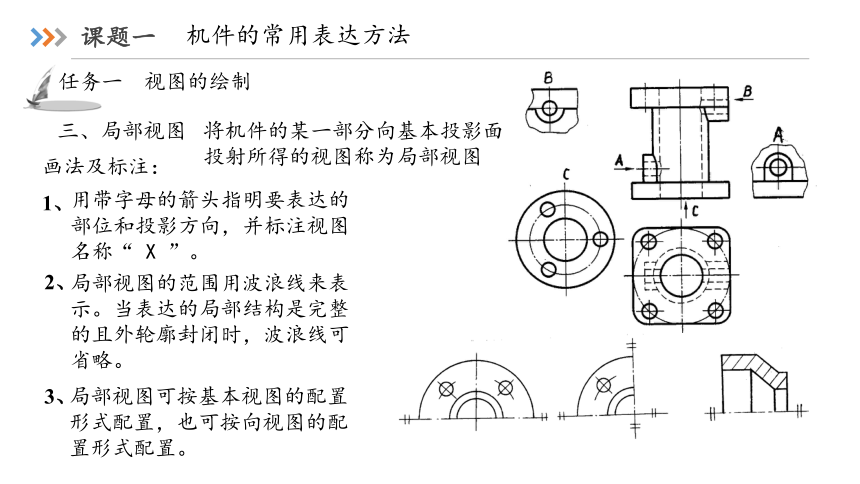

三、局部视图
将机件的某一部分向基本投影面投射所得的视图称为局部视图
画法及标注：
用带字母的箭头指明要表达的部位和投影方向，并标注视图名称“ X ”。
1、
局部视图的范围用波浪线来表示。当表达的局部结构是完整的且外轮廓封闭时，波浪线可省略。
2、
局部视图可按基本视图的配置形式配置，也可按向视图的配置形式配置。
3、
机件的常用表达方法
任务一 视图的绘制

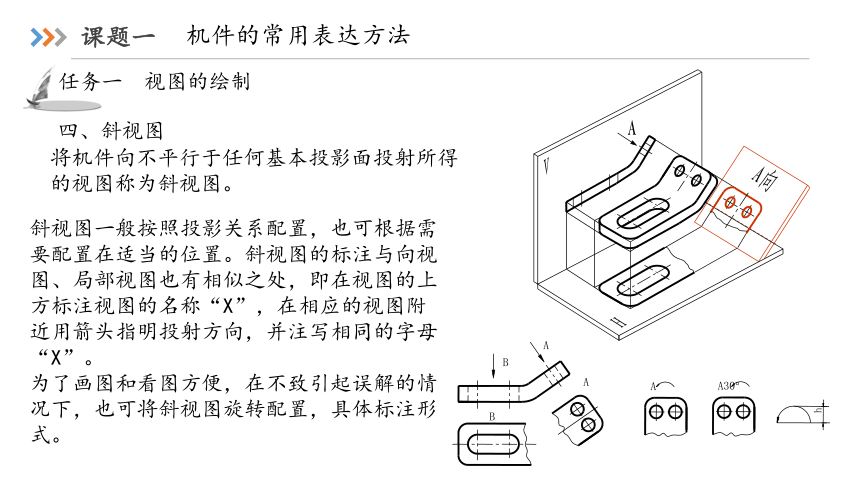

四、斜视图
将机件向不平行于任何基本投影面投射所得的视图称为斜视图。
B
B
A
A
A
A30°
h
斜视图一般按照投影关系配置，也可根据需要配置在适当的位置。斜视图的标注与向视图、局部视图也有相似之处，即在视图的上方标注视图的名称“X”，在相应的视图附近用箭头指明投射方向，并注写相同的字母“X”。
为了画图和看图方便，在不致引起误解的情况下，也可将斜视图旋转配置，具体标注形式。
机件的常用表达方法
任务二 剖视图与断面图的绘制
一、剖视图

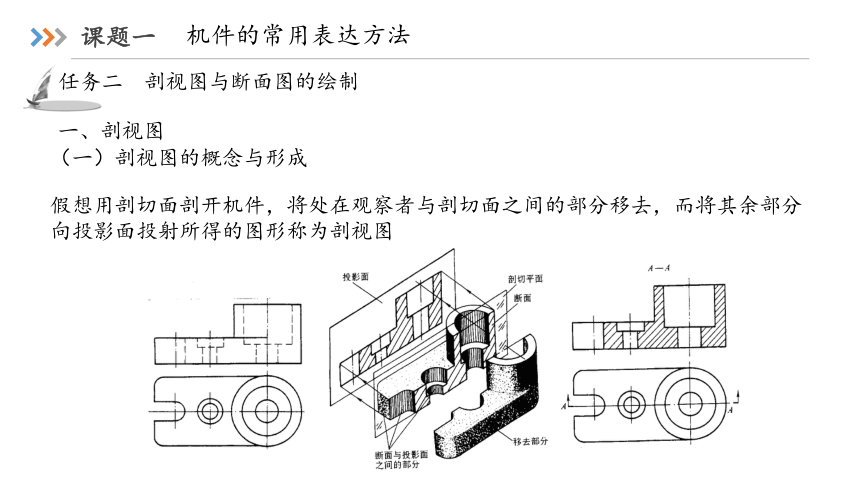

（一）剖视图的概念与形成
假想用剖切面剖开机件，将处在观察者与剖切面之间的部分移去，而将其余部分向投影面投射所得的图形称为剖视图
机件的常用表达方法
任务二 剖视图与断面图的绘制
一、剖视图

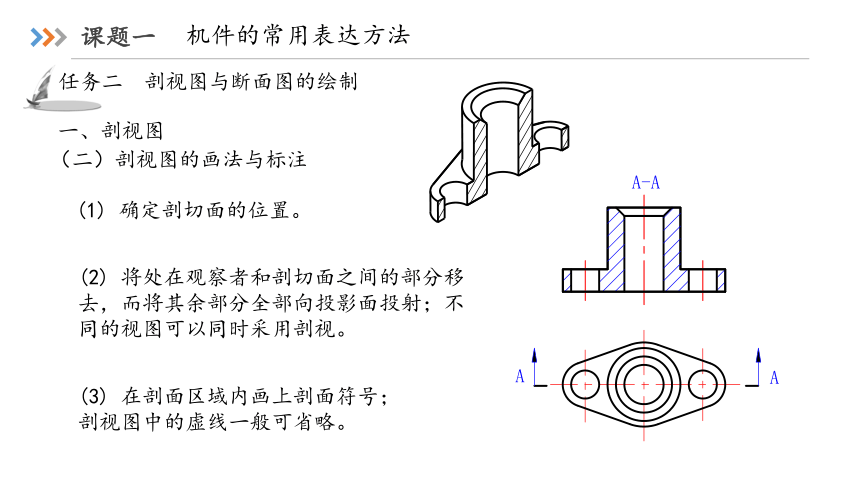

（二）剖视图的画法与标注
(1) 确定剖切面的位置。
(2) 将处在观察者和剖切面之间的部分移去，而将其余部分全部向投影面投射；不同的视图可以同时采用剖视。
(3) 在剖面区域内画上剖面符号；剖视图中的虚线一般可省略。
机件的常用表达方法
任务二 剖视图与断面图的绘制
一、剖视图
（二）剖视图的画法与标注

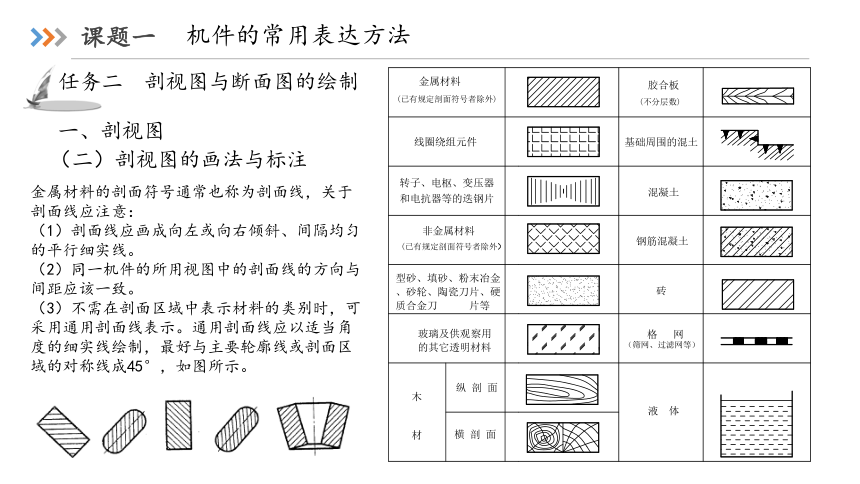

金属材料的剖面符号通常也称为剖面线，关于剖面线应注意：
（1）剖面线应画成向左或向右倾斜、间隔均匀的平行细实线。
（2）同一机件的所用视图中的剖面线的方向与间距应该一致。
（3）不需在剖面区域中表示材料的类别时，可采用通用剖面线表示。通用剖面线应以适当角度的细实线绘制，最好与主要轮廓线或剖面区域的对称线成45°，如图所示。
机件的常用表达方法
任务二 剖视图与断面图的绘制
一、剖视图
（二）剖视图的画法与标注

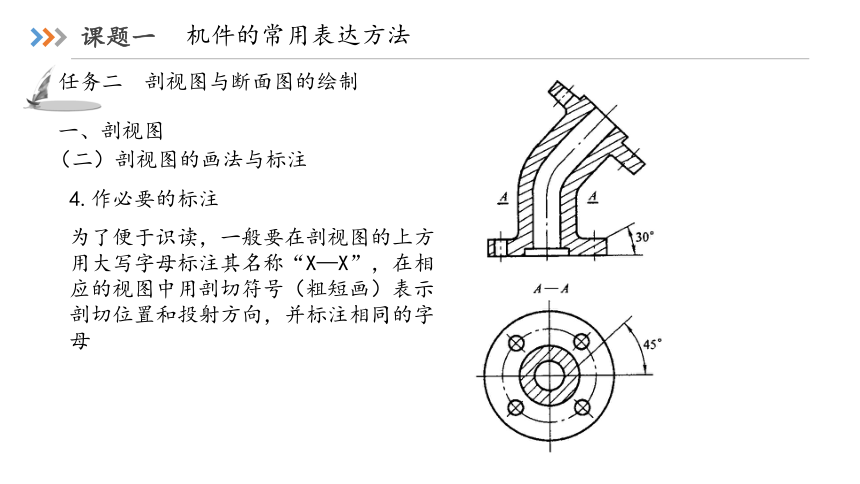

4.作必要的标注
为了便于识读，一般要在剖视图的上方用大写字母标注其名称“X—X”，在相应的视图中用剖切符号（粗短画）表示剖切位置和投射方向，并标注相同的字母
机件的常用表达方法
任务二 剖视图与断面图的绘制
一、剖视图
（三）剖视的种类

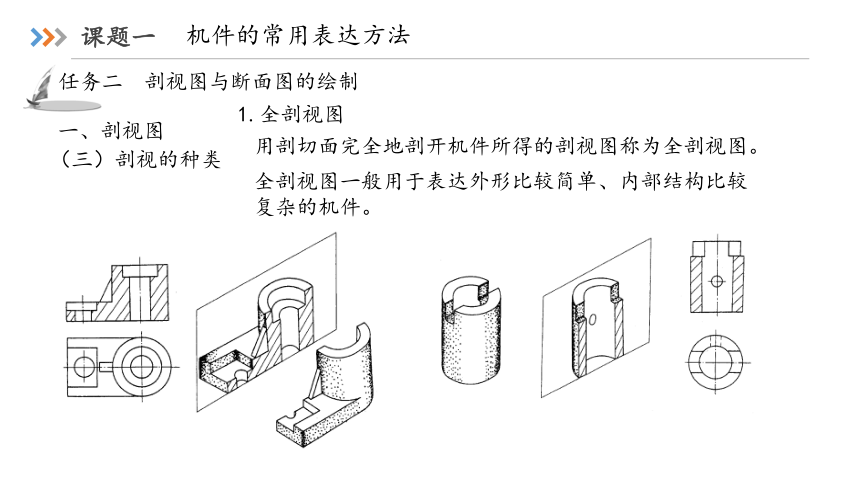

1.全剖视图
用剖切面完全地剖开机件所得的剖视图称为全剖视图。
全剖视图一般用于表达外形比较简单、内部结构比较复杂的机件。
机件的常用表达方法
任务二 剖视图与断面图的绘制
一、剖视图
（三）剖视的种类
2.半剖视图
当机件具有对称平面时，在对称平面所垂直的投影面上投射所得的图形，可以对称中心线为分界，一半画成剖视图，一半画成视图，这种剖视图称为半剖视图
画半剖视图时应该注意以下几个方面：
（1）半个视图与半个剖视图之间的分界线是细点画线，而不是粗实线或其他线型。
（2）已经在半个剖视图中表达清楚的内部形状，在另一半视图中不再画出虚线。但为了表示孔、槽的位置，应画出这些内部形状的中心线。
半剖视图的标注与前面学习的剖视图的标注相同，
机件的常用表达方法
任务二 剖视图与断面图的绘制
一、剖视图
（三）剖视的种类
3.局部剖视图
用剖切面局部地剖开机件所得的剖视图称为局部剖视图
画局部剖视图应注意以下几个方面：
（1）局部剖视图中剖视与视图之间用波浪线或双折线分界，波浪线应画在机件的实体上，即波浪线既不能超出实体的轮廓线，也不能画在机件的中空处
（2）波浪线不能与其他图线重合，也不能画在轮廓线的延长线上。
（3）一个视图中，局部剖视图的数量不宜过多。在不影响外部形状表达的情况下，可以采用较大范围的局部剖视图，来减少局部剖视图的数量
机件的常用表达方法
任务二 剖视图与断面图的绘制
一、剖视图
（四）剖切面的种类
1.单一剖切面
单一剖切面一般又有平行于基本投影面、不平行于基本投影面和柱面三种情况。
用后两种面剖切机件时，剖视图需要标注，标注方法与斜视图的标注相似。
机件的常用表达方法
任务二 剖视图与断面图的绘制
一、剖视图
（四）剖切面的种类
2.几个平行的剖切平面
画几个平行的剖切平面剖开机件得到的剖视图时应注意以下几个方面：
（1）由于剖切面是假想的，因此在剖视图上不画出剖切平面转折处的“投影”。
机件的常用表达方法
任务二 剖视图与断面图的绘制
一、剖视图
（四）剖切面的种类
2.几个平行的剖切平面
画几个平行的剖切平面剖开机件得到的剖视图时应注意以下几个方面：
（1）由于剖切面是假想的，因此在剖视图上不画出剖切平面转折处的“投影”。
（2）在剖视图上不能出现不完整要素。
正确
错误
机件的常用表达方法
任务二 剖视图与断面图的绘制
一、剖视图
（四）剖切面的种类
2.几个平行的剖切平面
画几个平行的剖切平面剖开机件得到的剖视图时应注意以下几个方面：
（1）由于剖切面是假想的，因此在剖视图上不画出剖切平面转折处的“投影”。
（2）在剖视图上不能出现不完整要素。
（3）当两个结构要素在图形上具有公共的对称中心线或轴心线时，可以细点画线为分界线，各画一半。
（4）剖切平面的起止、转折要用剖切符号（粗短划）标注清楚，其余标注与前面学习的相同。
机件的常用表达方法
任务二 剖视图与断面图的绘制
一、剖视图
（四）剖切面的种类
3.几个相交的剖切面
“剖切、旋转、投射”
机件的常用表达方法
任务二 剖视图与断面图的绘制
二、断面图
（一）断面图的概念
假想用剖切面将物体的某处切断，仅画出该剖切面与物体接触部分的图形，该图形称为断面图，可简称断面
断面图经常用于表达机件某处的断面形状，如机件上的轮辐、肋板、键槽、小孔等
机件的常用表达方法
任务二 剖视图与断面图的绘制
二、断面图
（二）断面图的分类
1.移出断面图
画在视图轮廓之外的断面图称为移出断面图
移出断面图应尽量配置在剖切线的延长线上必要时，也可配置在其他适当的位置。当断面形状对称时，也可配置在视图的中断处。
机件的常用表达方法
任务二 剖视图与断面图的绘制
二、断面图
（二）断面图的分类
1.移出断面图
绘制移出断面图时，应注意以下几点。
（1）剖切面一般应垂直于被剖切部分的主要轮廓线。当遇到如图所示结构时，画出的两个断面图之间一般应用波浪线断开
（2）当剖切面通过回转面形成的孔、凹坑或当剖切面通过非回转孔会导致出现完全分离的断面时，则这些结构按剖视绘制。
机件的常用表达方法
任务二 剖视图与断面图的绘制
二、断面图
（二）断面图的分类
移出断面图的标注
① 配置在剖切符号的延长线上的不对称移出断面，可省略名称
（字母），若对称可不标注。
② 配置不在剖切符号的延长线上的对称移出断面，可省略箭头。
③ 其余情况必须全部标注。
A
A
A-A
B
B-B
B
机件的常用表达方法
任务二 剖视图与断面图的绘制
二、断面图
（二）断面图的分类
2.重合断面图
画在视图轮廓之内的断面图称为重合断面图
重合断面的轮廓线用细实线绘制。当视图中轮廓线与重合断面图的图形重叠时，视图中的轮廓线仍应连续画出，不可间断
机件的常用表达方法
任务三 认识局部放大图、规定画法和简化画法等其他表达方法
一、局部放大图
将机件的部分结构，用大于原图形所采用的比例画出的图形称为局部放大图。它用于机件上较小结构的表达和尺寸标注。可以画成视图、剖视、断面等形式，与被放大部位的表达形式无关。图形所用的放大比例应根据结构需要而定，与原图比例无关，如图
被放大部位用细实线圈出，用指引线依次注上罗马数字
在局部放大图的上方用分数形式标注，如图
A
A
A-A
2:1
Ⅰ
Ⅰ
4:1
Ⅱ
Ⅱ
机件的常用表达方法
任务三 认识局部放大图、规定画法和简化画法等其他表达方法
二、简化画法
1.相同结构要素的简化画法
机件上若干相同结构（齿、槽、孔等），按一定规律分布时，只需画出几个完整的结构，其余用细实线连接或画出中心线位置，但在图上应注明该结构的总数，如下图
51Xφ2.5
δ=2
共12槽
δ=2
共××槽
δ=1
机件的常用表达方法
任务三 认识局部放大图、规定画法和简化画法等其他表达方法
二、简化画法
2.较小结构的简化画法
对于机件上较小结构，如已有其它图形表示清楚，且又不影响读图时，可不按投影而按简化画法画出或省略。
斜度不大时可按小端画出
与投影面倾斜角度小于或等于30°的斜面上的圆或圆弧，其投影可以用圆或圆弧代替等，如左图顶面的俯视画法
较小结构相贯线的简化画法
A
A
A
A
A
A
A-A
机件的常用表达方法
任务三 认识局部放大图、规定画法和简化画法等其他表达方法
二、简化画法
4.当机件上均匀分布在一个圆周上的肋、轮辐、孔等结构不处于剖切平面上时，可将这结构旋转到剖切平面上画出。
肋不对称画成对称
孔未剖到画成剖到
B－B
B
B
均匀分布且直径相同的孔，可以只画出一个或几个，其余只需用细点划线表示其中心位置。
A
A
A－A
机件的常用表达方法
任务三 认识局部放大图、规定画法和简化画法等其他表达方法
二、简化画法
实长
较长零件的简化画法
实长
5.较长机件的简化画法
轴、杆类较长的机件，当沿长度方向形状相同或按一定规律变化时，允许断开画出。
标注尺寸时，仍注实长。
机件的常用表达方法
任务三 认识局部放大图、规定画法和简化画法等其他表达方法
二、简化画法
6.对称图形的简化画法
在不致引起误解时，对称机件的视图可以只画一半或四分之一，并在中心线的两端画出两条与该中心线垂直的平行细实线，如图。
机件的常用表达方法
任务三 认识局部放大图、规定画法和简化画法等其他表达方法
二、简化画法
7.当图形不能充分表示平面时，可用平面符号
如下图所示机件上的平面，可在轮廓线附近用平面符号（相交两细实线）来表示。
(a)
(b)
(c)
机件的常用表达方法
任务三 认识局部放大图、规定画法和简化画法等其他表达方法
二、简化画法
8.移出断面中的简化画法
零件图中的移出断面，在不致引起误解的前提下，允许省略剖面符号，但应按前面讲的移出断面标注方法进行标注，如下图
A-A
A
A
机件的常用表达方法
任务四 机件常用表达方法的选用
1.形体分析
2.选择主视图
3.确定其它视图
