机械制图与CAD技术基础
模块五
组合体视图
组合体三视图的画法
任务一 组合体组合形式

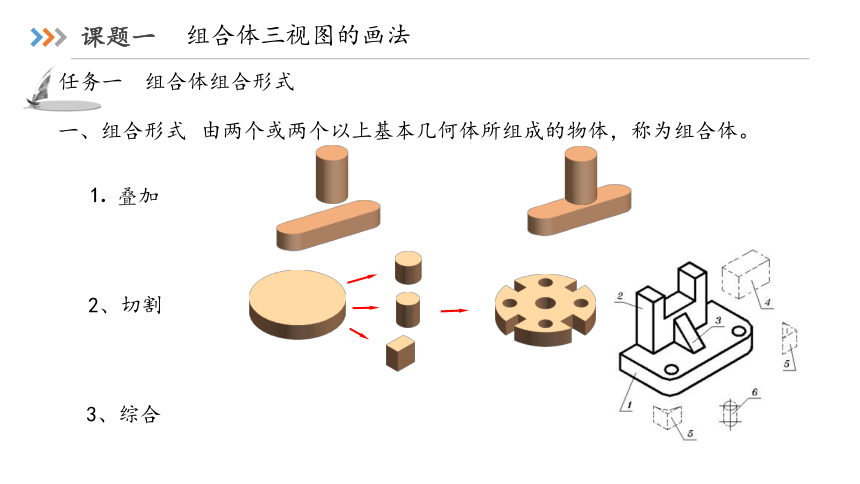

一、组合形式
由两个或两个以上基本几何体所组成的物体，称为组合体。
⒈ 叠加
2、切割
3、综合
组合体三视图的画法
任务一 组合体组合形式

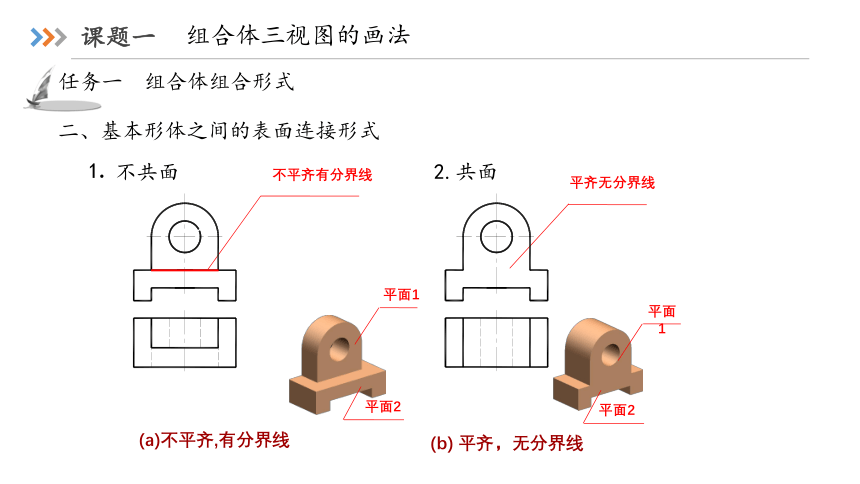

二、基本形体之间的表面连接形式
⒈ 不共面
(b) 平齐，无分界线
(a)不平齐,有分界线
不平齐有分界线
平面2
平面1
平面1
平面2
平齐无分界线
2.共面
组合体三视图的画法
任务一 组合体组合形式
二、基本形体之间的表面连接形式

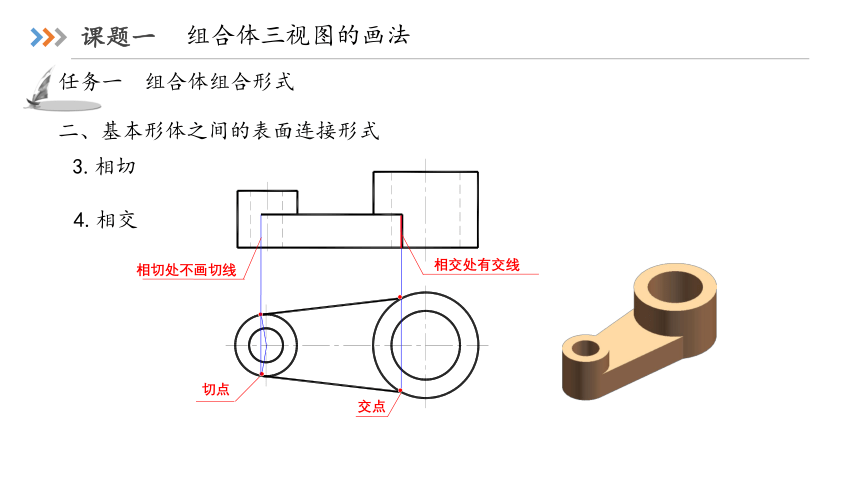

3.相切
切点
交点
相切处不画切线
相交处有交线
4.相交
组合体三视图的画法
任务一 组合体组合形式

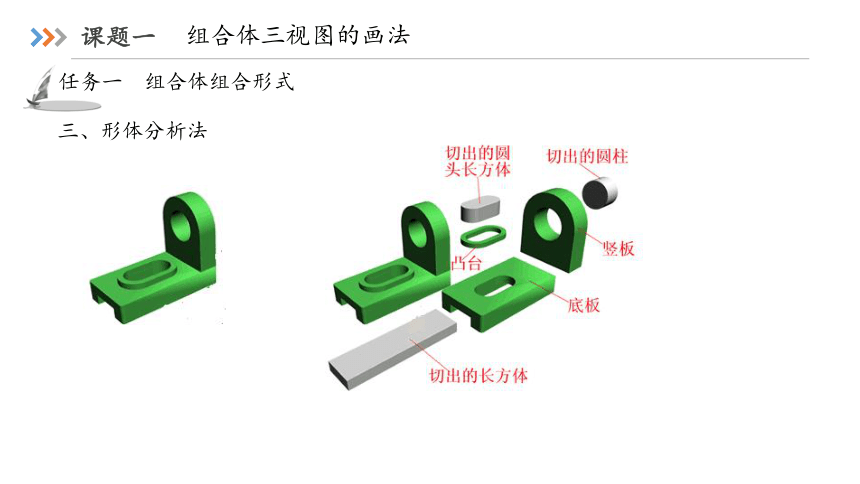

三、形体分析法
组合体三视图的画法
任务二 组合体三视图的画法

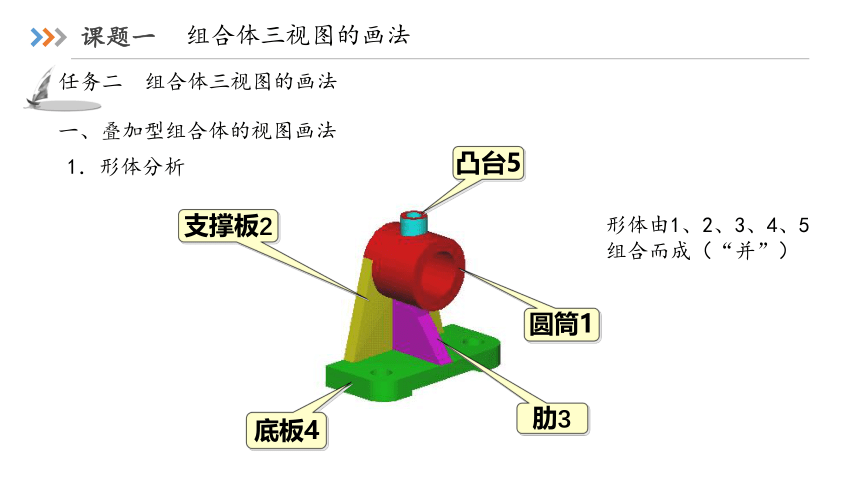

一、叠加型组合体的视图画法
凸台5
圆筒1
支撑板2
肋3
底板4
形体由1、2、3、4、5组合而成（“并”）
1．形体分析
组合体三视图的画法
任务二 组合体三视图的画法
一、叠加型组合体的视图画法
2．画图
底板
圆筒
支撑板
肋
凸台
凸台
圆筒
支撑板
肋
底板
画基准线
左右、上下、前后
依次画各立体的投影
组合体三视图的画法
任务二 组合体三视图的画法
一、叠加型组合体的视图画法
基本方法
形体分析法
把复杂形体分解成若干基本形体
分析各基本体之间的相互关系
画图步骤
布置图
确定各投影图的位置(定位)
画基准线
画底稿(细实线)
逐个完成形体，
先特征投影，后其他投影；
先外表形状，后内部形状；
先主要结构，后次要结构；
先形体，后交线。
检查
“三等”关系检查
相互位置检查
表面连接关系检查
描粗结果线
相互位置分析
布尔运算分析
注意
何处有交线
是否漏画虚线
是否多画实线
组合体三视图的画法
任务二 组合体三视图的画法
二、切割型组合体的视图画法
3
2
1
例
还原成基本形体
依次“差”运算
类似图形检查
P
“三等”关系·检查
1
2
3
4
5
6
7
8
9
10
11
12
1'(2'5'6')
3'(4')
12'(11'8'7')
10'(9')
1"
2"
5"
6"
3"
4"
12"
11"
8"
7"
10"
9"
组合体三视图的画法
任务二 组合体三视图的画法
二、切割型组合体的视图画法
基本方法
形体分析法
分析经过几次“差”运算而成
分析原始的基本形体 ---
找出形状与之最靠近的基本形体
画图步骤
先画出原始的基本形体投影
依次“差”运算
每次切割应从反映特征的投影开始画
充分利用平面的投影特性
按“三等”关系作图
检查
类似图形检查
“三等”关系检查
描粗结果线
组合体的尺寸标注
任务 组合体的尺寸标注
一、基本要求
1.正确就是所注的尺寸数值要正确无误，标注方法要严格遵守国家标准
3.清晰就是尺寸要恰当布局，便于查找和看图，不会发生误解和混淆
2.完整就是所注尺寸必须能完全确定组合体的形状大小及相对位置，不遗漏、不重复
正确 、完整 、清晰
组合体的尺寸标注
任务 组合体的尺寸标注
二、尺寸种类
⑴ 定形尺寸
⑵ 定位尺寸
确定各基本体形状和大小的尺寸。
确定各基本体之间相对位置的尺寸。组合体和基本形体尺寸基准之间的距离。
⑶ 总体尺寸
确定组合体总长、总宽、总高的外形尺寸，有时兼为定形尺寸或定位尺寸最大尺寸。
三、尺寸基准
1.尺寸基准就是标注尺寸的点
2.长、宽、高三个方向至少要有一个尺寸基准
3.一般把较大的加工平面、轴线、对称平面作为尺寸基准
组合体的尺寸标注
任务 组合体的尺寸标注
四、轴承座为例，正确标注其尺寸
1.对支架进行形体分析
80
40
4- 18
组合体的尺寸标注
任务 组合体的尺寸标注
四、轴承座为例，正确标注其尺寸
3、从基准出发，确定各组成部分之间的相对位置尺寸
4-φ18
80
φ40
50
18
120
18
130
55
45
68
20
110
φ80
宽度方向尺寸基准
高度方向尺寸基准
长度方向尺寸基准
