机械制图与CAD技术基础
模块三
轴测图的绘制
轴测图的绘制
任务一 正等测轴测图及其画法

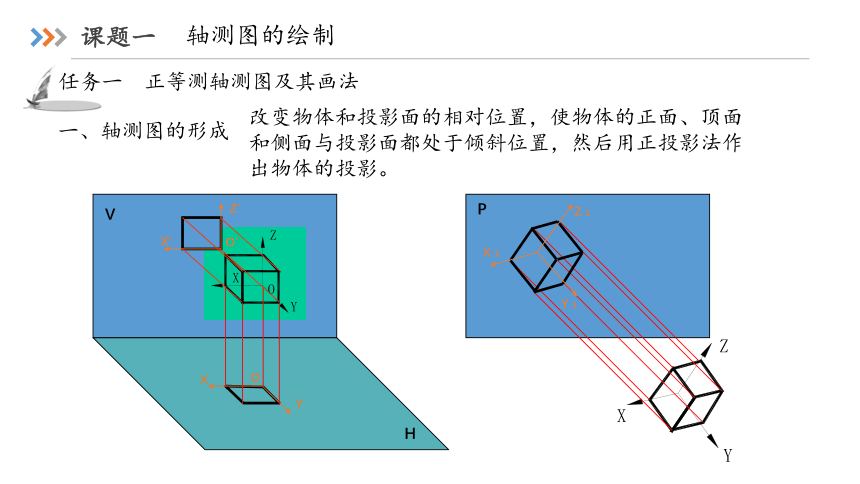

一、轴测图的形成
改变物体和投影面的相对位置，使物体的正面、顶面和侧面与投影面都处于倾斜位置，然后用正投影法作出物体的投影。
H
V
X
Y
O
X'
Z'
O'
P
X 1
Z 1
Y 1
轴测图的绘制
任务一 正等测轴测图及其画法

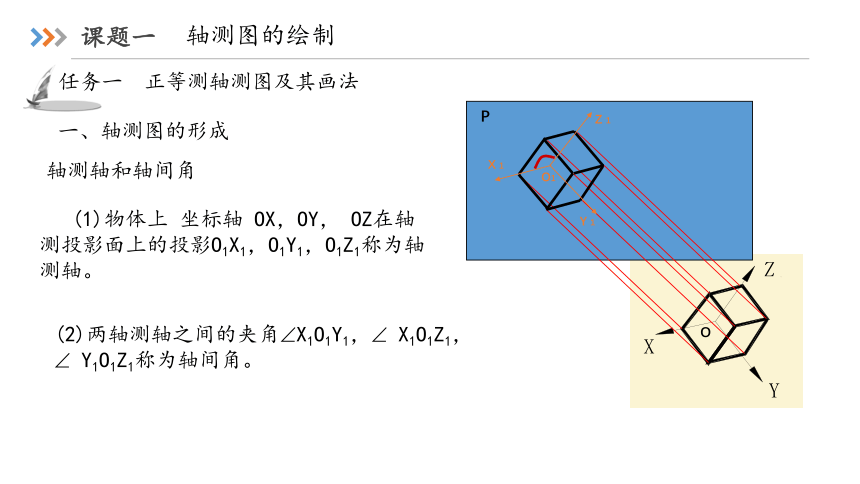

轴测轴和轴间角
(2)两轴测轴之间的夹角 X1O1Y1， X1O1Z1，
Y1O1Z1称为轴间角。
(1)物体上 坐标轴 OX，OY， OZ在轴测投影面上的投影O1X1，O1Y1，O1Z1称为轴测轴。
P
X 1
Z 1
Y 1
O
O1
一、轴测图的形成
轴测图的绘制
任务一 正等测轴测图及其画法

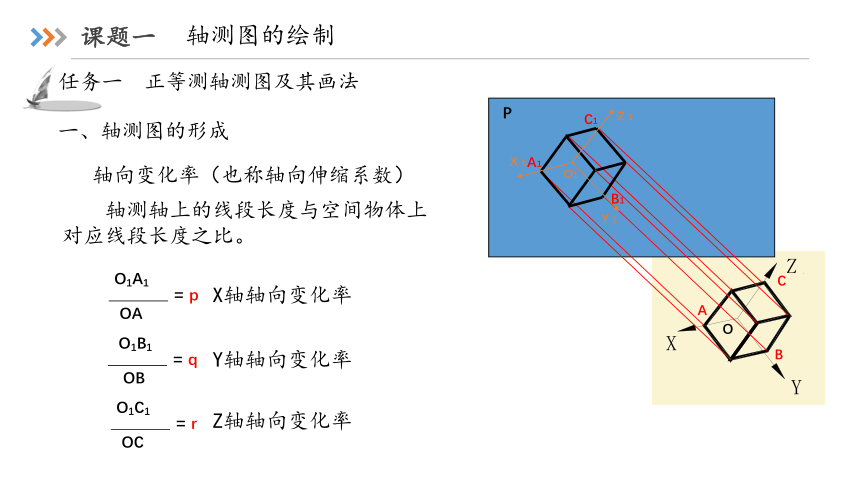

一、轴测图的形成
O1A1
OA
= p
X轴轴向变化率
O1B1
OB
= q
Y轴轴向变化率
O1C1
OC
= r
Z轴轴向变化率
　　轴测轴上的线段长度与空间物体上对应线段长度之比。
轴向变化率（也称轴向伸缩系数）
P
X 1
Z 1
Y 1
O
O1
A1
C1
B1
C
A
B
轴测图的绘制
任务一 正等测轴测图及其画法

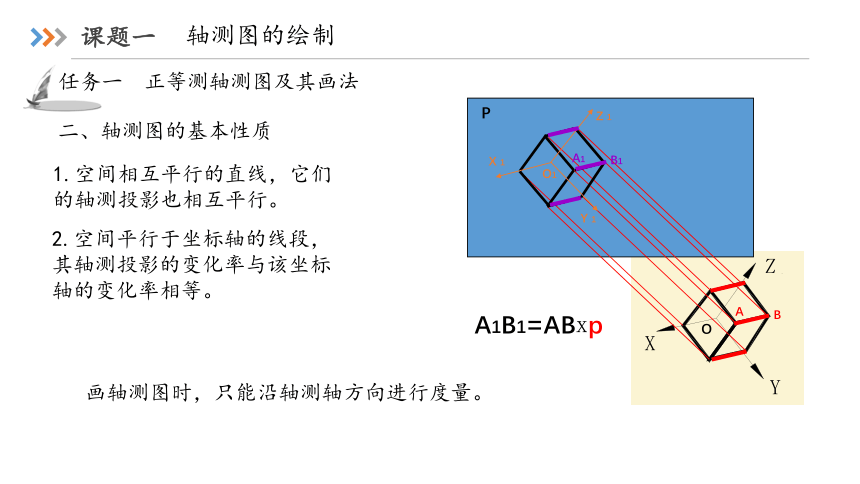

二、轴测图的基本性质
P
X 1
Z 1
Y 1
O
O1
A
B
A1
B1
画轴测图时，只能沿轴测轴方向进行度量。
A1B1=ABxp
1.空间相互平行的直线，它们的轴测投影也相互平行。
2.空间平行于坐标轴的线段，其轴测投影的变化率与该坐标轴的变化率相等。
轴测图的绘制
任务一 正等测轴测图及其画法

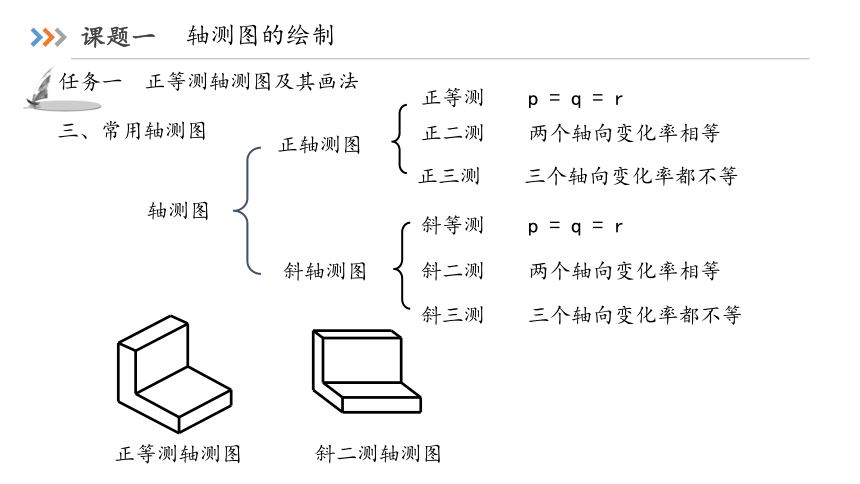

三、常用轴测图
轴测图
正等测轴测图
斜二测轴测图
正轴测图
斜轴测图
正等测 p = q = r
正二测 两个轴向变化率相等
正三测 三个轴向变化率都不等
斜等测 p = q = r
斜二测 两个轴向变化率相等
斜三测 三个轴向变化率都不等
轴测图的绘制
任务一 正等测轴测图及其画法
四、轴测图的画法
正等轴测图及其画法
1．正等轴测图的轴间角、轴向伸缩系数
正等轴测图的轴间角∠X1O1 Y1＝∠X1O1 Z1＝∠Y1O1 Z1＝120°；三根轴的轴向伸缩系数都近似等于1
2．画图步骤
（1）根据形体结构特点，选定坐标原点位置，一般定在形体的对称轴线上，且放在顶面或底面处，这样对画图较为有利。
（2）画轴测轴。
（3）按点的坐标作点、直线的轴测图，一般自上而下（或自下而上），根据轴测投影基本性质，逐步画图，不可见棱线通常不画出或画虚线。
轴测图的绘制
任务一 正等测轴测图及其画法
四、轴测图的画法
正六棱柱正等轴测图的画法
轴测图的绘制
任务一 正等测轴测图及其画法
四、轴测图的画法
平行于坐标面的圆的轴测图画法
轴测图的绘制
任务一 正等测轴测图及其画法
四、轴测图的画法
正等测图中圆角画法
轴测图的绘制
任务二 斜二测图及其画法
一、斜二测图的轴间角、轴向伸缩系
斜二测图的轴间角∠X1O1 Z1＝90°，∠X1O1 Y1＝∠Y1O1 Z1＝135°；三根轴的轴向伸缩系数都等于p= 1，q=0.5，r＝1。
将形体放置成使它的一个坐标面平行于轴测投影面，然后用斜投影的方法向轴测投影面进行投影，得到的轴测图称为斜二等轴测图，简称斜二测。
P
X 1
Z 1
O'
Y 1
轴测图的绘制
任务二 斜二测图及其画法
二、画图步骤
（1）在形体上选定坐标轴及原点。前、后端面各平行于坐标面XOZ。
（2）画轴测轴。从O1沿Y1向前量L／2，定出前端面圆的圆心O2，如图b所示。
（3）画两端面的斜二测。先画前端面的实形圆，再画后端面实形圆的可见部分，如图c所示。
（4）画前、后端面圆的公切线及孔口的可见部分。整理、描深有用图线，即得所求的斜二测图，如图所示。
对于平行于其它坐标平面的圆，其斜二测为椭圆，但椭圆的作法很不方便，此时一般避免选用斜二测，而以选用正等测为宜。
