机械制图与CAD技术基础
模块一
机械制图的基础知识与技能
绘图工具及其使用
任务一 常规作图工具的使用

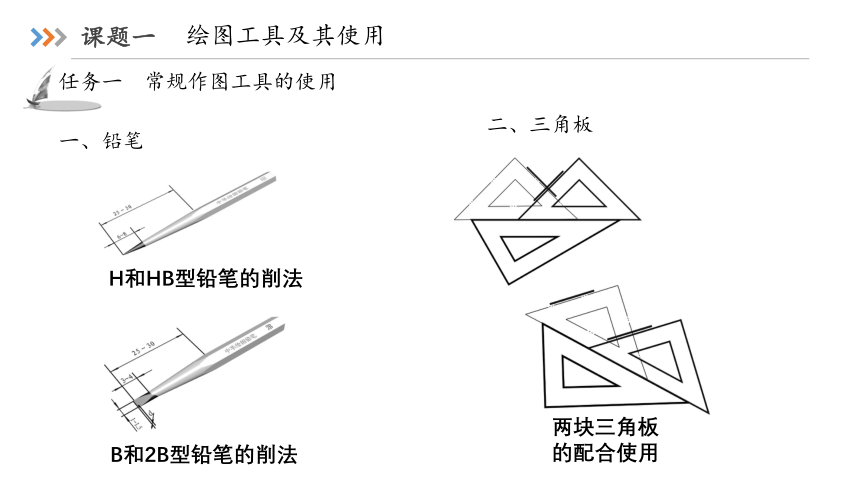

一、铅笔
B和2B型铅笔的削法
H和HB型铅笔的削法
两块三角板的配合使用
二、三角板
绘图工具及其使用
任务一 常规作图工具的使用

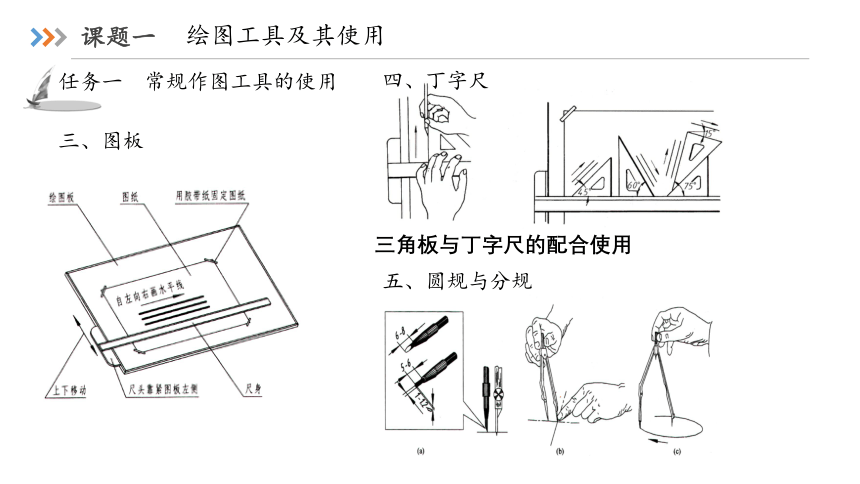

三、图板
三角板与丁字尺的配合使用
四、丁字尺
五、圆规与分规
制图的基本规定
任务一 机械制图图纸的设计

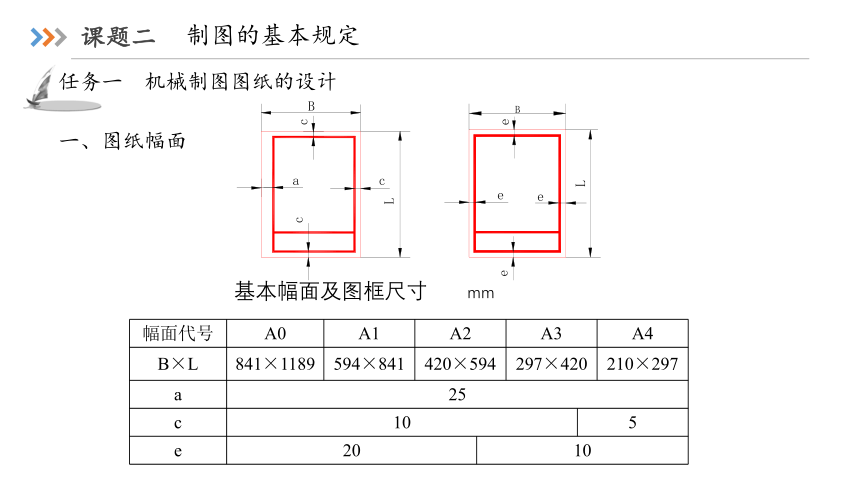

一、图纸幅面
幅面代号 A0 A1 A2 A3 A4
B×L 841×1189 594×841 420×594 297×420 210×297
a 25 c 10 5 e 20 10 基本幅面及图框尺寸 mm
制图的基本规定
任务一 机械制图图纸的设计
二、图框格式

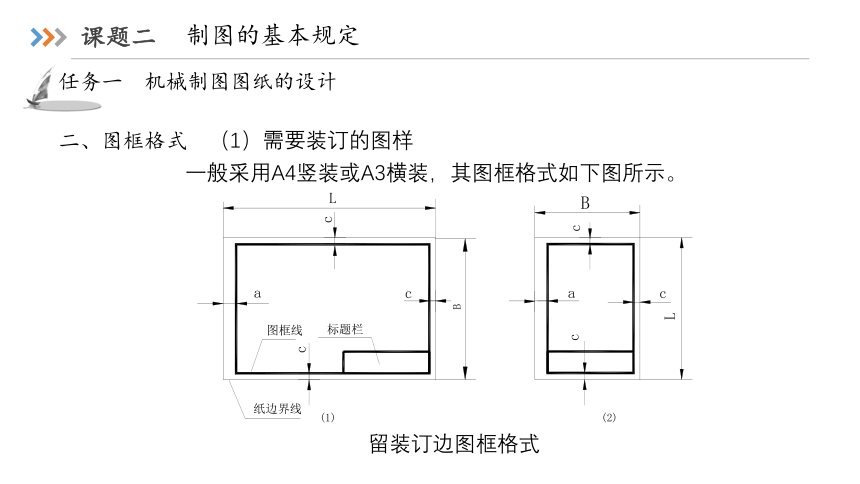

（1）需要装订的图样
一般采用A4竖装或A3横装，其图框格式如下图所示。
留装订边图框格式
制图的基本规定
任务一 机械制图图纸的设计
二、图框格式

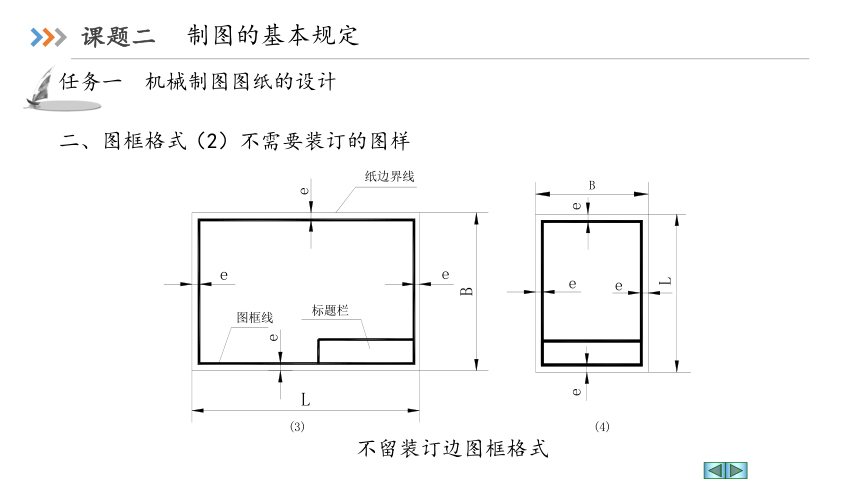

（2）不需要装订的图样
不留装订边图框格式
制图的基本规定
任务一 机械制图图纸的设计

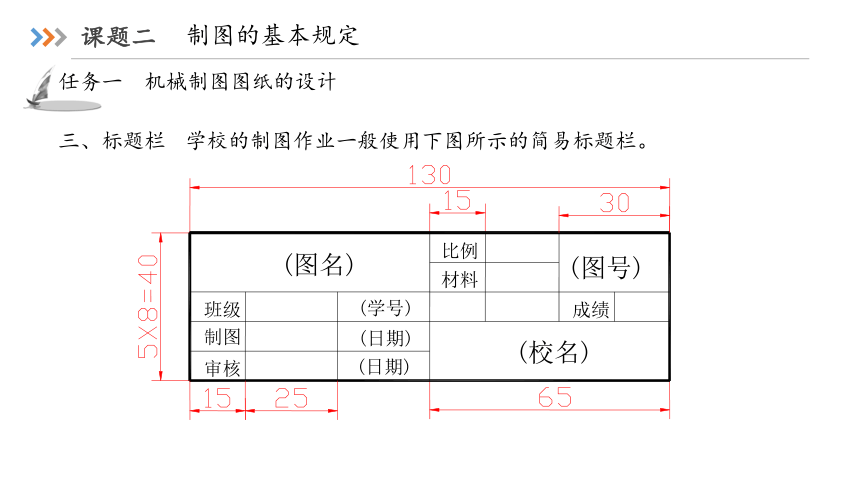

三、标题栏
学校的制图作业一般使用下图所示的简易标题栏。
(校名)
审核
(日期)
材料
比例
班级
制图
(日期)
(学号)
(图名)
(图号)
成绩
制图的基本规定
任务一 机械制图图纸的设计
四、字体

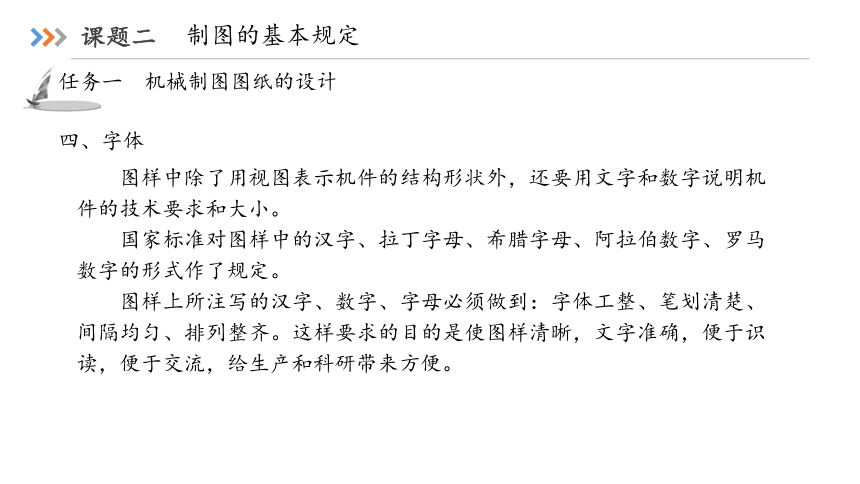

图样中除了用视图表示机件的结构形状外，还要用文字和数字说明机件的技术要求和大小。
国家标准对图样中的汉字、拉丁字母、希腊字母、阿拉伯数字、罗马数字的形式作了规定。
图样上所注写的汉字、数字、字母必须做到：字体工整、笔划清楚、间隔均匀、排列整齐。这样要求的目的是使图样清晰，文字准确，便于识读，便于交流，给生产和科研带来方便。
制图的基本规定
任务一 机械制图图纸的设计
四、字体

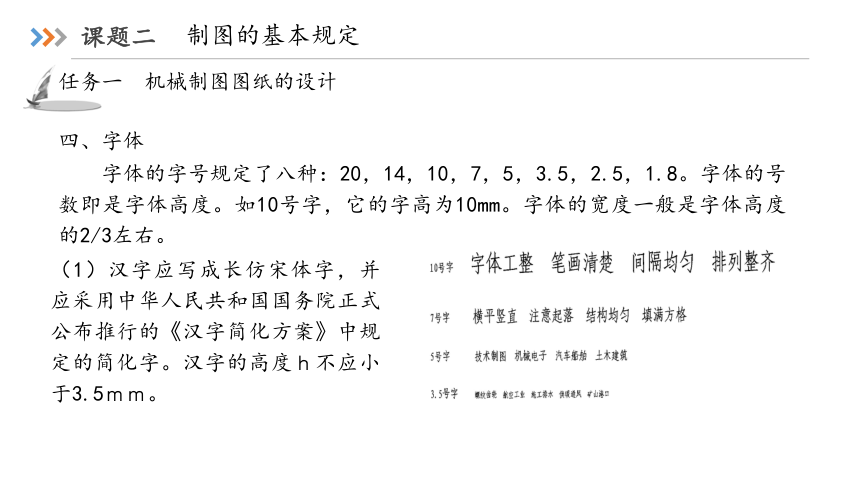

字体的字号规定了八种：20，14，10，7，5，3.5，2.5，1.8。字体的号数即是字体高度。如10号字，它的字高为10mm。字体的宽度一般是字体高度的2/3左右。
（1）汉字应写成长仿宋体字，并应采用中华人民共和国国务院正式公布推行的《汉字简化方案》中规定的简化字。汉字的高度ｈ不应小于3.5ｍｍ。
制图的基本规定
任务一 机械制图图纸的设计
四、字体
A型
B型

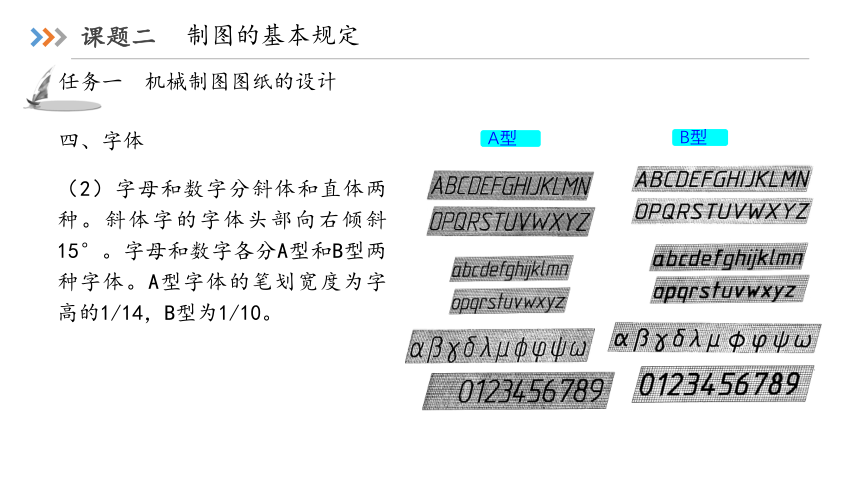

（2）字母和数字分斜体和直体两种。斜体字的字体头部向右倾斜15°。字母和数字各分A型和B型两种字体。A型字体的笔划宽度为字高的1/14，B型为1/10。
平面图形的画法
任务一 简单平面图形的绘制
一、比例

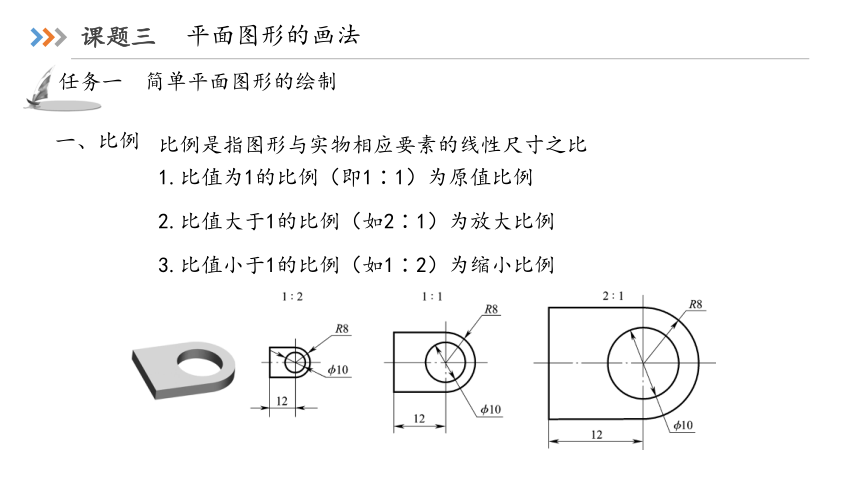

比例是指图形与实物相应要素的线性尺寸之比
1.比值为1的比例（即1∶1）为原值比例
2.比值大于1的比例（如2∶1）为放大比例
3.比值小于1的比例（如1∶2）为缩小比例
平面图形的画法
任务一 简单平面图形的绘制
一、比例

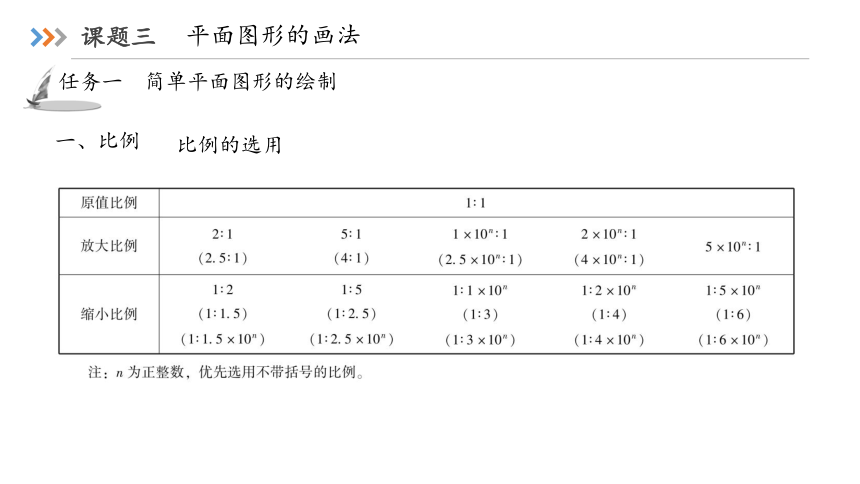

比例的选用
平面图形的画法
任务一 简单平面图形的绘制
二、图线
常用图线
平面图形的画法
任务一 简单平面图形的绘制
二、图线
注意事项
平面图形的画法
任务一 简单平面图形的绘制
二、图线
注意事项
(1) 同一图样中, 同类图线的宽度应基本一致。 虚线、 点画线及双点画线等各自的线段长短与间距大小应基本一致。
(2) 点画线和双点画线的首尾应为长画, 而不是短画, 且应超出轮廓线 3 ~5mm。
(3) 圆的中心线的交点应是线段实交。 在较小的图形上, 可以用细实线代替细点画线或双点画线。
(4) 当虚线与虚线或其他图线相交时, 应是真正的线段相交, 不得留有空隙。 当虚线是粗实线的延长线时, 其连接处应有空隙。
(5) 当两种或多种图线重合时, 通常优先画出的顺序为:
可见轮廓线→不可见轮廓线→尺寸线→各种用途的细实线→轴心线或对称线→假想线
平面图形的画法
任务一 简单平面图形的绘制
三、基本几何作图
1.等分线段
平面图形的画法
任务一 简单平面图形的绘制
三、基本几何作图
2.等分圆周与作正多边形
平面图形的画法
任务一 简单平面图形的绘制
三、基本几何作图
2.等分圆周与作正多边形
平面图形的画法
任务一 简单平面图形的绘制
三、基本几何作图
3.斜度与锥度画法
(1)斜度
斜度是指一直线（或平面）对另一直线（或平面）的倾斜程度。在图样上，斜度以 1：n的形式标注，如图。
平面图形的画法
任务一 简单平面图形的绘制
三、基本几何作图
3.斜度与锥度画法
(1)锥度
锥度是指正圆锥底圆直径与其高度之比。在图样上，以 1：n的形式标注，如图。
平面图形的画法
任务一 简单平面图形的绘制
三、基本几何作图
4.椭圆画法
（1）找四心 如图a，连接AC，以C为圆心、以半长轴（AO）与半短轴（CO）之差为半径画圆弧交AC与E。作线段AE的中垂线，交长轴AB、短轴于O3、O1点，根据椭圆的对称性，做出O4、O2点。
（2）连四心 如图b，连接O3O2、O4O2、O4O1，并作适当延长。
（3）画圆弧 如图c，分别以O1、O2为圆心，O1C为半径画圆弧；再分别以O3、O4为圆心，O3A为半径画圆弧（相邻圆弧的连接点在K点处），即得椭圆。
平面图形的画法
任务一 简单平面图形的绘制
三、基本几何作图
5.圆弧连接画法
1．以角顶为圆心，R 为半径画弧，交直角边于M、N
2．以M、N为圆心，R 为半径画弧，交点O 即连接弧圆心
3．以O 为圆心，R 为半径在M、N 间画连接弧
1．作与两边相距为R 的平行线，交点O 即连接弧的圆心
2．自O 向两边作垂线，垂足M、N 即切点
3．以O 为圆心，R 为半径在M、N 间画圆弧
作
图
步
骤
图
例
用圆弧连接直角的两边
用圆弧连接钝角或锐角两边
类别
（1）用圆弧连接两直线
平面图形的画法
任务一 简单平面图形的绘制
三、基本几何作图
5.圆弧连接画法
（2）用圆弧连接直线与圆弧
2．作OA垂直于直线I，连接OO 1交圆弧
O 1于B，A、B即为切点
3．以O为圆心，R为半径画弧，连接直线I和圆弧O1于A、B
图
例
1．作直线Ⅱ平行于直线I(间距为R ) ；以O1为圆心，R1+R为半径画弧与直线Ⅱ相交于O
作图步骤
平面图形的画法
任务一 简单平面图形的绘制
三、基本几何作图
5.圆弧连接画法
（3）用圆弧外连接两圆弧
2．连接OO1交圆O1于A，连接OO2交圆
O2于B，A、B即切点
3．以O为圆心，R为半径画弧，连接圆O1、圆O2于A、B
图
例
1．分别以（R+R1）及（R+R2）为半径，O1、O2为圆心，画弧交于O
作图步骤
平面图形的画法
任务一 简单平面图形的绘制
三、基本几何作图
5.圆弧连接画法
（4）用圆弧内连接两圆弧
2．连接OO1、OO2并延长，分别交圆O1、圆
O2于A、B两点，A、B即为切点
3．以O为圆心，R为半径画弧，连接圆O1、圆O2于A、B
图
例
1．分别以(R-R1)及(R-R2)为半径，O1、O2为圆心，画弧交于O
作图步骤
平面图形的画法
任务一 简单平面图形的绘制
三、基本几何作图
5.圆弧连接画法
（5）用圆弧混合连接两圆弧
2．连接O1O交圆O1于A，连接O2O并延长，交圆O2于B，A、B即为切点
3．以O为圆心，R为半径画弧，连接圆O1、圆O2于A、B
图
例
1．分别以(R1+R)及(R2-R)为半径，O1、O2为圆心，画弧交于O点
作图步骤
平面图形的画法
任务一 简单平面图形的绘制
四、平面图形的一般画法
1.尺寸分析
1）定形尺寸
确定图形中各几何元素形状大小的尺寸
2）定位尺寸
确定图形中各几何元素相对位置的尺寸
3）尺寸基准
尺寸标注的起点
平面图形的画法
任务一 简单平面图形的绘制
四、平面图形的一般画法
2. 线段分析
1）已知线段
具有定形尺寸，且定位尺寸齐全的线段
2）中间线段
具有定形尺寸，但定位尺寸不全的线段
3）连接线段
只有定形尺寸，没有定位尺寸的线段
平面图形的画法
任务一 简单平面图形的绘制
四、平面图形的一般画法
2.作图方法与步骤
先画已知线段, 再画中间线段, 最后画连接线段
尺寸标注
任务一 尺寸标注的规定
一、基本规则
(1) 机件的真实大小以图样上所注的尺寸数值为依据, 与图形的大小和准确度无关。
(2) 图样中的尺寸, 如以毫米 (mm) 为单位, 则不用标注单位或代号。 否则, 必须予以说明。
(3) 图样中所注的尺寸为机件的最后完工尺寸, 否则, 应另加说明。
(4) 一般情况下, 机件的每一尺寸只标注一次, 并标注在表达该结构最清晰的图形上。
尺寸标注
任务一 尺寸标注的规定
二、尺寸组成
（1）尺寸界线
尺寸界线表示尺寸的范围。
（2）尺寸线
尺寸线表示尺寸的方向。
（3）尺寸数字
尺寸数字表示机件尺寸的大小。
尺寸标注
任务一 尺寸标注的规定
二、尺寸组成
常见的尺寸符号及其意义
尺寸标注
任务一 尺寸标注的规定
三、尺寸标注示例
1．尺寸数字
（1）尽量避免在图示
30°范围内标注尺寸
（2）非水平数字允许水平注写在尺寸线中断处
（3）尺寸数字不可被任何图线通过
尺寸标注
任务一 尺寸标注的规定
三、尺寸标注示例
2．尺寸线
尺寸线不能用其他图线代替，也不得与其他图线重合或画在其他图线的延长线上
3．尺寸线终端
一般采用箭头
（小尺寸标注除外）
尺寸标注
任务一 尺寸标注的规定
三、尺寸标注示例
4．尺寸界线
尺寸界线一般应与尺寸线垂直，必要时才允许倾斜
5．弦长和弧长注法
25
28
150
尺寸标注
任务一 尺寸标注的规定
三、尺寸标注示例
6．直径与半径注法
7．大半径的注法
尺寸标注
任务一 尺寸标注的规定
三、尺寸标注示例
8．小尺寸的注法
9．薄板厚度注法
尺寸标注
任务一 尺寸标注的规定
三、尺寸标注示例
10．正方形结构注法
尺寸线略超过对称中心线，只画一端箭头
对称图形只标注一边的尺寸
11．对称图形注法
尺寸标注
任务一 尺寸标注的规定
三、尺寸标注示例
12．均布孔的尺寸注法
13．角度数字的注法
角度数字一律写成水平方向。一般应注写在尺寸线的中断处，必要时可写在尺寸的上方或外面，也可引出标注
徒手画图
任务
一、直线画法
二、常用角度的画法
徒手画图
任务
四、圆的画法
三、常用正多边形的画法
徒手画图
任务
五、椭圆的画法
徒手画下图
