项目二 安装主机核心部件

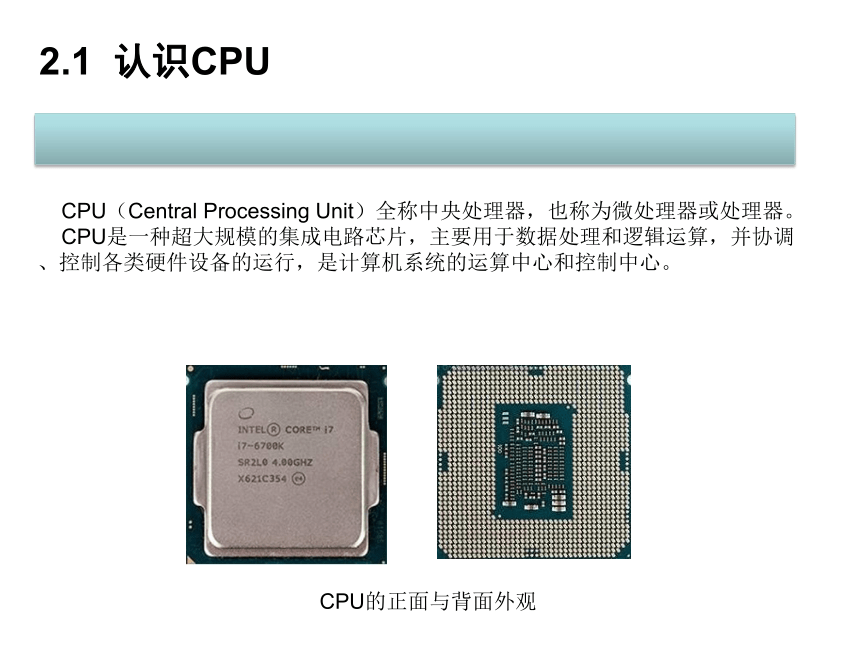

CPU（Central Processing Unit）全称中央处理器，也称为微处理器或处理器。
CPU是一种超大规模的集成电路芯片，主要用于数据处理和逻辑运算，并协调、控制各类硬件设备的运行，是计算机系统的运算中心和控制中心。
2.1 认识CPU
CPU的正面与背面外观

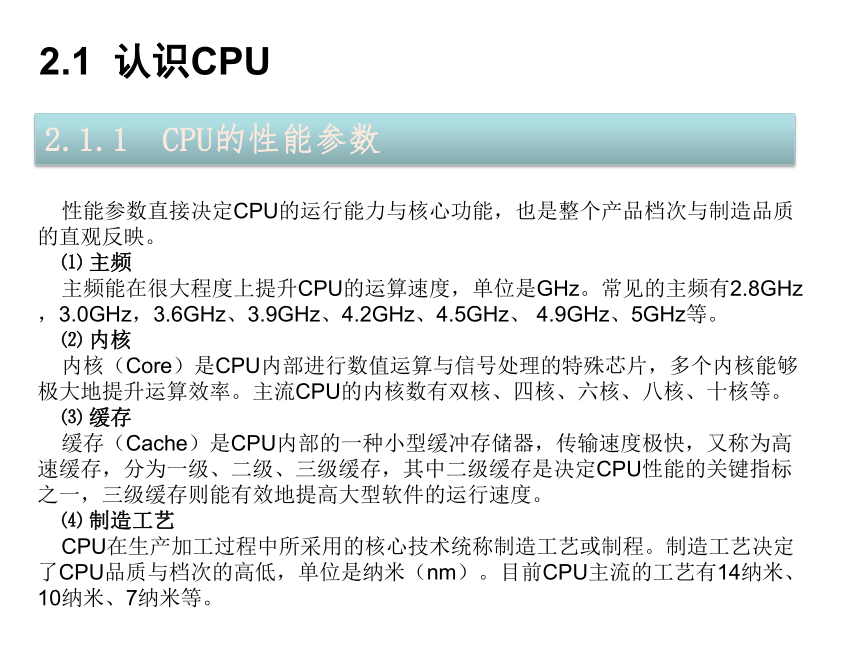

性能参数直接决定CPU的运行能力与核心功能，也是整个产品档次与制造品质的直观反映。
⑴ 主频
主频能在很大程度上提升CPU的运算速度，单位是GHz。常见的主频有2.8GHz，3.0GHz，3.6GHz、3.9GHz、4.2GHz、4.5GHz、 4.9GHz、5GHz等。
⑵ 内核
内核（Core）是CPU内部进行数值运算与信号处理的特殊芯片，多个内核能够极大地提升运算效率。主流CPU的内核数有双核、四核、六核、八核、十核等。
⑶ 缓存
缓存（Cache）是CPU内部的一种小型缓冲存储器，传输速度极快，又称为高速缓存，分为一级、二级、三级缓存，其中二级缓存是决定CPU性能的关键指标之一，三级缓存则能有效地提高大型软件的运行速度。
⑷ 制造工艺
CPU在生产加工过程中所采用的核心技术统称制造工艺或制程。制造工艺决定了CPU品质与档次的高低，单位是纳米（nm）。目前CPU主流的工艺有14纳米、10纳米、7纳米等。
2.1.1 CPU的性能参数
2.1 认识CPU

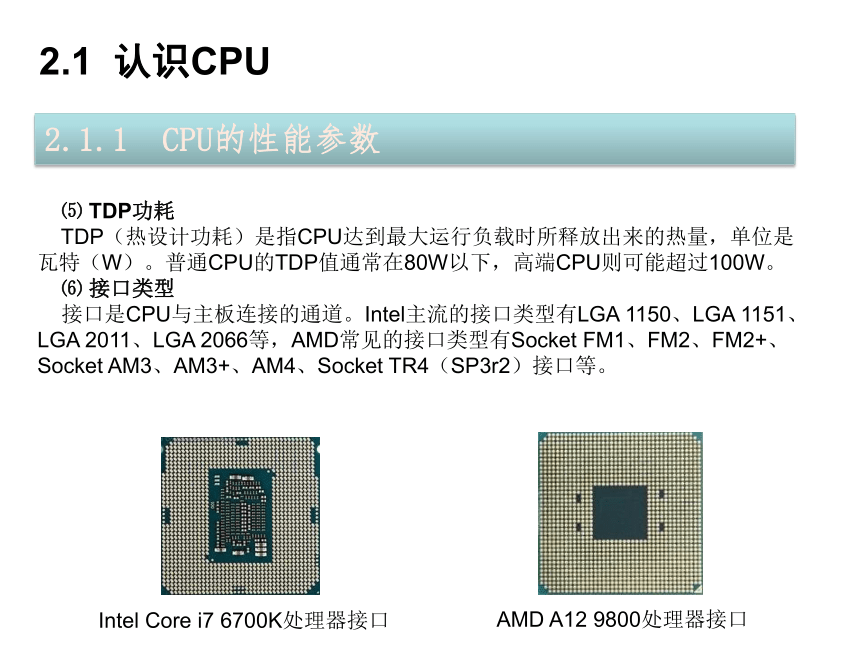

⑸ TDP功耗
TDP（热设计功耗）是指CPU达到最大运行负载时所释放出来的热量，单位是瓦特（W）。普通CPU的TDP值通常在80W以下，高端CPU则可能超过100W。
⑹ 接口类型
接口是CPU与主板连接的通道。Intel主流的接口类型有LGA 1150、LGA 1151、LGA 2011、LGA 2066等，AMD常见的接口类型有Socket FM1、FM2、FM2+、Socket AM3、AM3+、AM4、Socket TR4（SP3r2）接口等。
2.1.1 CPU的性能参数
2.1 认识CPU
Intel Core i7 6700K处理器接口
AMD A12 9800处理器接口

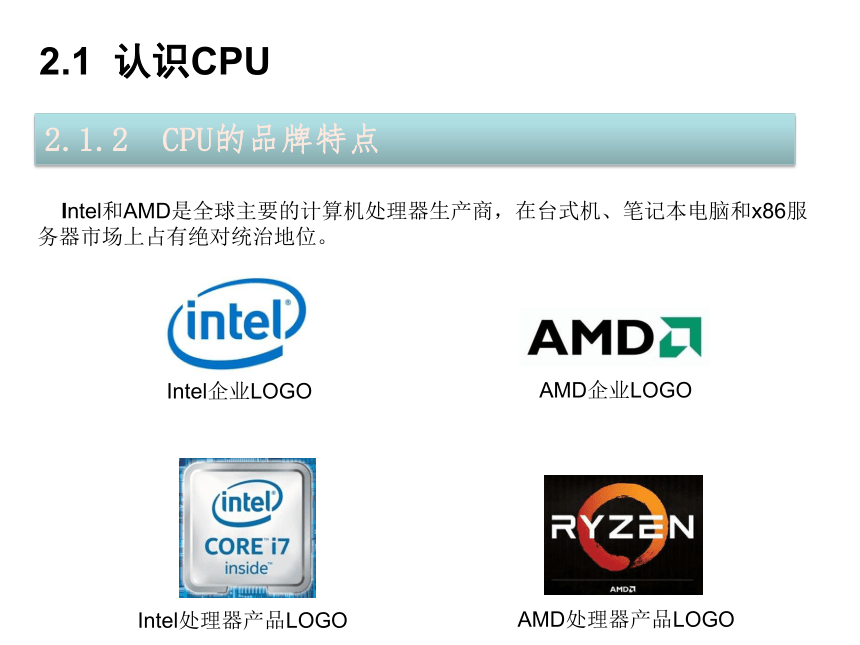

Intel和AMD是全球主要的计算机处理器生产商，在台式机、笔记本电脑和x86服务器市场上占有绝对统治地位。
2.1.2 CPU的品牌特点
2.1 认识CPU
Intel处理器产品LOGO
Intel企业LOGO
AMD企业LOGO
AMD处理器产品LOGO

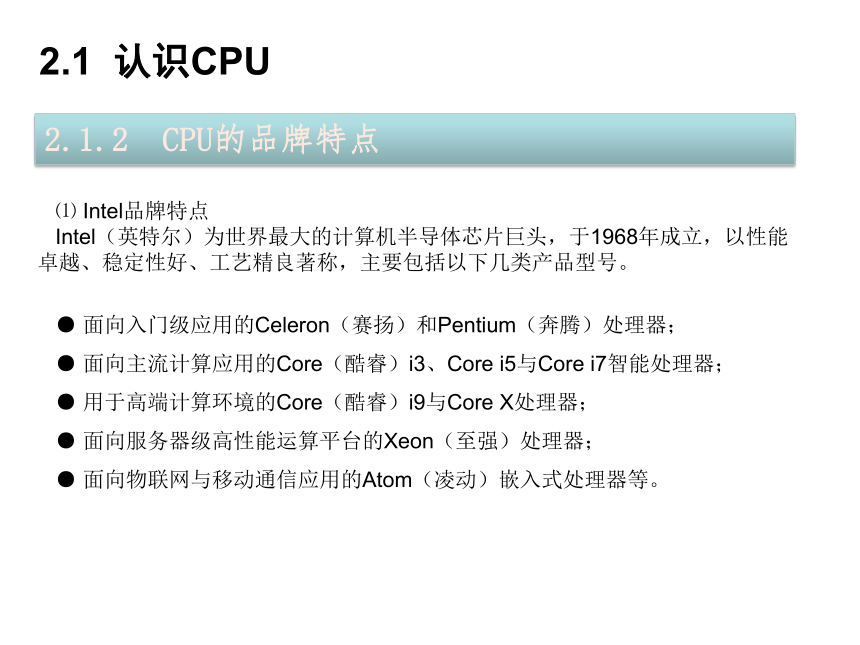

⑴ Intel品牌特点
Intel（英特尔）为世界最大的计算机半导体芯片巨头，于1968年成立，以性能卓越、稳定性好、工艺精良著称，主要包括以下几类产品型号。
● 面向入门级应用的Celeron（赛扬）和Pentium（奔腾）处理器；
● 面向主流计算应用的Core（酷睿）i3、Core i5与Core i7智能处理器；
● 用于高端计算环境的Core（酷睿）i9与Core X处理器；
● 面向服务器级高性能运算平台的Xeon（至强）处理器；
● 面向物联网与移动通信应用的Atom（凌动）嵌入式处理器等。
2.1.2 CPU的品牌特点
2.1 认识CPU

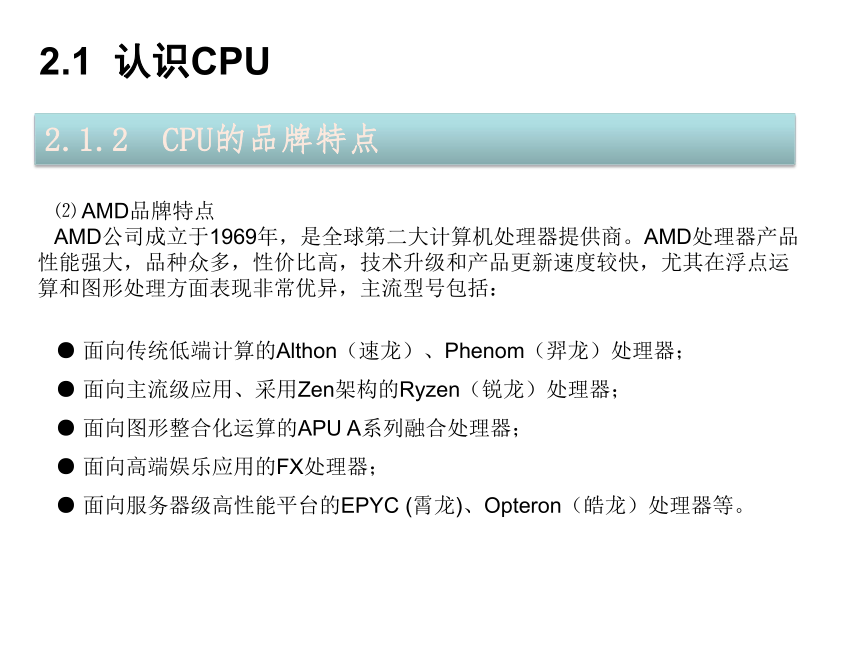

⑵ AMD品牌特点
AMD公司成立于1969年，是全球第二大计算机处理器提供商。AMD处理器产品性能强大，品种众多，性价比高，技术升级和产品更新速度较快，尤其在浮点运算和图形处理方面表现非常优异，主流型号包括：
● 面向传统低端计算的Althon（速龙）、Phenom（羿龙）处理器；
● 面向主流级应用、采用Zen架构的Ryzen（锐龙）处理器；
● 面向图形整合化运算的APU A系列融合处理器；
● 面向高端娱乐应用的FX处理器；
● 面向服务器级高性能平台的EPYC (霄龙)、Opteron（皓龙）处理器等。
2.1.2 CPU的品牌特点
2.1 认识CPU
散热器是CPU的忠实伴侣，负责把CPU产生的热量迅速吸走并排送出去，为CPU的稳定运行保驾护航。
1. CPU散热器的种类
常见的CPU散热器包括风冷散热器、水冷散热器、热管散热器等几种。
● 风冷散热器是目前普遍使用的CPU散热器类型，价格相对便宜。
● 水冷散热器多用于高档型或专业性计算机设备，价格相对较贵。
● 热管散热器很好地兼顾了上述两种散热技术的优点，价格也比较亲民。
2.1.3 认识CPU散热器
2.1 认识CPU
风冷散热器
水冷散热器
热管散热器
2. CPU散热器的性能参数
CPU散热器的主要性能参数包括风扇转速、扇叶尺寸、散热片材质等。
① 风扇转速
风扇转速是指扇叶每分钟转动的次数，单位是rpm（转/分钟）。正常情况下转速保持在3000rpm以下为宜。
② 扇叶尺寸
扇叶尺寸直接决定风扇的排风量和有效散热面积。常见的扇叶尺寸有10cm、12cm、14cm等，尽量选用尺寸较大的散热器。
③ 散热片材质
目前大多数散热器使用轻盈坚固、价格低廉的铝合金片作为散热片，而高档散热器则会采用散热效果更好的铜质或铜合金材料。
2.1.3 认识CPU散热器
2.1 认识CPU

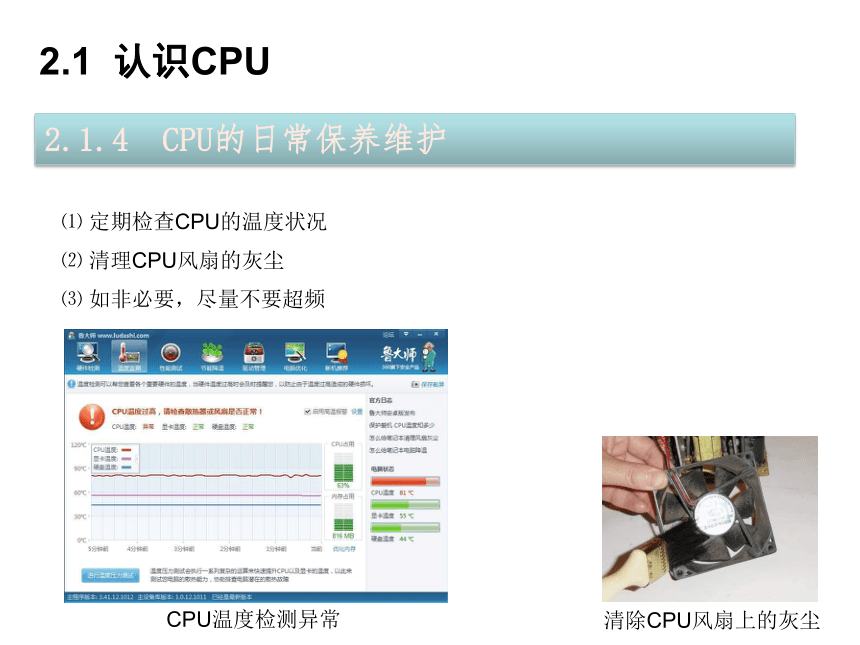

⑴ 定期检查CPU的温度状况
⑵ 清理CPU风扇的灰尘
⑶ 如非必要，尽量不要超频
2.1.4 CPU的日常保养维护
2.1 认识CPU
CPU温度检测异常
清除CPU风扇上的灰尘
主板有也称为主机板（Mainboard）或母板（Motherboard），是一种安装有大量电子元件、插槽和外部接口的核心部件，它将计算机所有的部件直接或间接地连接起来。
2.2 认识主板
常见的主板

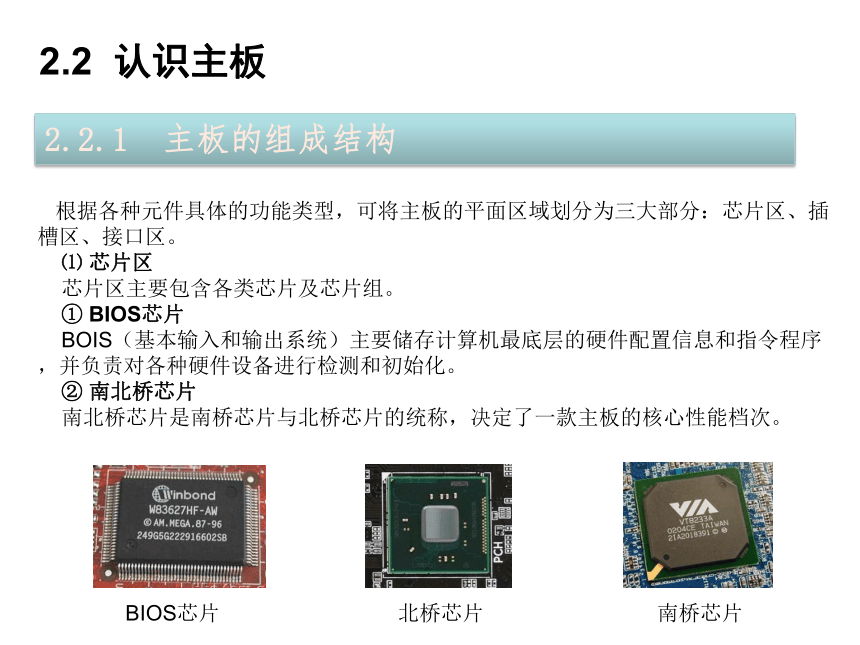

根据各种元件具体的功能类型，可将主板的平面区域划分为三大部分：芯片区、插槽区、接口区。
⑴ 芯片区
芯片区主要包含各类芯片及芯片组。
① BIOS芯片
BOIS（基本输入和输出系统）主要储存计算机最底层的硬件配置信息和指令程序，并负责对各种硬件设备进行检测和初始化。
② 南北桥芯片
南北桥芯片是南桥芯片与北桥芯片的统称，决定了一款主板的核心性能档次。
2.2.1 主板的组成结构
2.2 认识主板
BIOS芯片
北桥芯片
南桥芯片
③ 集成芯片
集成芯片（也称板载芯片）嵌入在主板中，提供常用的集成化功能，包括集成显卡芯片、集成声卡芯片、集成网卡等几种类型。
2.2.1 主板的组成结构
2.2 认识主板
集成显卡芯片
集成声卡芯片
⑵ 插槽区
插槽是用来安插和固定配件的凹槽型接口。CPU、内存、电源、显卡等重要部件都要装在专用的插槽中才能正常使用。
① CPU插槽
用于安装、固定CPU的位置称为CPU插槽或CPU插座。目前主流的CPU接口有针脚式和触点式两种，主板的CPU插槽也会有与之对应的两种类型。
2.2.1 主板的组成结构
2.2 认识主板
Intel LGA 1151处理器插槽
AMD Sochet AM3处理器插槽
② 内存插槽
内存插槽位于CPU插槽下方，是主板中最长的插槽。在内存插槽的中间有一个凸状卡口，插槽的两边各有一个塑料固定扳手。主板通常带有2-8根内存插槽。
种类不同的内存条，其对应的内存插槽凸状卡口的位置也稍有差异，这是内存插槽最明显的标志。
2.2.1 主板的组成结构
2.2 认识主板
内存插槽
③ 显卡插槽
显卡插槽多位于主板的中间及偏下地带，决定了显卡的最大数据传输带宽。AGP和PCI Express是主板常用的显卡插槽规格。AGP已被市场淘汰，PCI Express插槽非常适合用来传输超高清图形数据，包括PCI-E x1和PCI-E x16两种主流规格。
④ PCI插槽
PCI插槽是主板的功能扩展插槽，位于主板的最下方，已逐渐被PCI-E插槽替代。
2.2.1 主板的组成结构
2.2 认识主板
PCI-E插槽
PCI插槽
⑤ SATA插槽
SATA接口具有接口尺寸小、传输速度快、传输可靠性高、数据线安装方便、支持热插拔等优点，最大传输速率可达6Gbps。目前一般采用SATA3.0规格。
⑥ 电源插槽
大多数主板采用ATX标准电源，包含24芯电源插槽（20PIN+4PIN模式），有些高端主板采用28芯或32芯电源插槽。
2.2.1 主板的组成结构
2.2 认识主板
SATA插槽
电源插槽
⑶ 接口区
外部接口也叫I/O背板接口，位于主板的侧面，主要用于连接键盘、鼠标、音箱、显示器、打印机等外部设备。常见的外设接口有PS/2接口、USB接口、eSATA接口，以及板载显示接口、板载网络接口和板载音频接口等。
2.2.1 主板的组成结构
2.2 认识主板
主机背板接口区
① PS/2接口
PS/2为鼠标和键盘的专用接口，通常绿色接口用来连接PS/2鼠标，紫色接口则用来连接PS/2键盘。有些主板只提供一个鼠标、键盘通用的PS/2接口。
② USB接口
USB是广泛使用的通用接口类型，支持设备热插拔，最多可同时连接127个外部设备。USB3.0和USB3.1是目前主流的USB接口规格。
③ eSATA接口
eSATA（扩展型SATA）属于SATA接口的外置扩展规范，用来连接外部SATA
设备，其传输速度可达到3Gbps。
2.2.1 主板的组成结构
2.2 认识主板
板载PS/2接口
键盘/鼠标通用接口
板载USB3.0与USB3.1接口
板载eSATA接口
④ 板载显示接口
板载显示接口主要用来传输图形图像数据和显像信号，包括传统的VGA接口以及DVI、HDMI、Display Port等高清数字接口。
⑤ 板载网络接口
网络（LAN）接口通常采用千兆级网卡芯片，需连接网线的RJ45型水晶头。
⑥ 板载音频接口
板载音频接口通常为3-6个，可提供多达8声道音效，并以不同颜色或图标来注明各自的功能。
2.2.1 主板的组成结构
2.2 认识主板
板载VGA接口
板载DVI接口
板载HDMI与Display Port接口
板载网络接口
板载音频接口
市场上主板种类有很多，大致可分为ATX、Micro ATX和Mini ITX等几种版型。
① ATX结构主板
ATX主板俗称“大板”，是目前最主要的主板设计标准，板面空间开阔，整体性能与扩展能力较为优异，广泛用于主流和高性能计算机。
② Micro ATX结构主板
Micro ATX（简称MATX）俗称“小板”，尺寸较小、集成度好、性价比高，多用于各种品牌计算机和大众型DIY装机。
③ Mini-ITX结构主板
Mini-ITX（简称ITX）即迷你型ITX主板，其板面更为紧凑小巧，功耗量也较低，主要用于机顶盒、车载设备、网络设备以及各种时尚前卫的迷你型计算机。
2.2.2 常见的主板类型
2.2 认识主板
ATX型主板
Micro ATX型主板
Mini-ITX型主板
华硕(ASUS)、技嘉（GIGABYTE）、微星（MSI）是目前主板市场的一线厂商，品牌历史悠久，拥有强大的自主研发实力与制造核心技术，材料、质量、工艺和品管都比较过硬，在中高端用户群里拥有极高的认可度。
除此之外，映泰、升技、磐正、精英、梅捷、钻石、富士康等众多品牌也有不俗的实力，技术特色鲜明，性价比高，广受大众DIY消费者的青睐。
2.2.3 主板的品牌特点
2.2 认识主板
华硕科技LOGO
技嘉科技LOGO
微星科技LOGO
主板是比较容易出现问题的一种主机配件，在日常使用中要注意下面一些事项。

⑴ 注意防尘、防潮与防静电
⑵ 固定螺丝不要拧死
2.2.4 主板的日常保养维护
2.2 认识主板
用喷嘴吹掉插槽内的灰尘
用毛刷清扫主板表面的灰尘
内存（RAM）是计算机最核心的部件之一，负责存储计算机将要执行的程序和指令，对计算机的运行效率和性能发挥起到非常重要的作用。
2.3.1 内存的常见类型
内存主要采用DDR（双倍速率SDRAM）规格。从诞生至今，DDR内存先后经历了DDR、DDR2、DDR3和DDR4共四代技术标准。
DDR（第一代DDR）和DDR2（第二代DDR）内存现在已不再生产。
DDR3（第三代DDR）内存性能更高，功耗和发热更低，单条容量可达32GB。
DDR4（第四代内存）继承了DDR3的主要优点，并在此基础上做了很多重要的改进，单条容量高达128GB，目前已成为主流的内存类型。
2.3.1 内存的常见类型
2.3 认识内存
DDR3内存
DDR4内存
⑴ 内存容量
容量代表了内存能储存的最大数据量，单位是GB。容量越大，计算机运行的速度就越快。目前单条内存的容量有4GB、8GB、16GB乃至128GB等多种。普通用户可采用8-16GB的内存。
⑵ 工作频率
工作频率也叫主频，用来表示内存的数据处理速度，单位是MHz。频率数值越大代表数据存取的速度就越快。
DDR3内存的工作频率大多在1600-2666MHz之间，DDR4内存的工作频率通常在3000MHz以上。
2.3.2 内存的性能参数
2.3 认识内存
下面简单介绍几个知名内存品牌的主要特点。
⑴ 金士顿内存
金士顿（Kingston）是全球最大的内存生产商，品牌悠久、声誉卓越、性价比高，代表产品有骇客神条系列。
⑵ 三星内存
三星（Sumsung）内存通常采用三星自有的内存颗粒封装，品质较高，性能水平和节能环保方面也属一流，代表产品有金条系列。
⑶ 威刚内存
威刚（ADATA）内存拥有极佳的超频能力、性价比优势和较强的稳定性，在主流用户中拥有很高的人气。红色威龙、游戏威龙与万紫千红系列是威刚内存代表作。
⑷ 宇瞻内存
宇瞻（Apacer）内存实力非常雄厚，凭借优异的性能和突出的超频能力备受很多游戏玩家的欢迎，金牌系列、黑豹系列、ARES战神系列是其代表性产品。
2.3.3 内存的品牌特点
2.3 认识内存
⑸ 海盗船内存
海盗船(Corsair)以设计、制造高性能的超频内存而闻名，产品做工精良，规格较高，稳定性和超频能力都很优秀，复仇者系列与铂金系列已成为高性能内存的代名词。
⑹ 芝奇内存
芝奇（G.SKILL）是老牌内存制造商，具有品质好、效能高、超频性能强等特点，主打中高端应用和发烧级游戏娱乐市场。Ripjaws（大钢牙）、Trident（三叉戳）和Sniper（狙击者）系列是芝奇内存的代表性产品。

2.3.3 内存的品牌特点
2.3 认识内存
内存的构造相对简单，但也会经常出现问题，故不能忽视内存的保养维护。
⑴ 定期清洁内存表面的灰尘
⑵ 擦除金手指的氧化层
⑶ 避免内存条之间的冲突故障

2.3.4 内存的日常保养维护
2.3 认识内存
使用吹风机清除灰尘
擦除金手指的氧化层
计算机常见的硬盘包括机械硬盘、固态硬盘和混合硬盘等。
● 机械硬盘（HDD）主要由精密机械部件和磁片介质等组成，内部环境处于接近真空的状态，具有存储容量大、稳定性好、性价比高等特点。
● 固态硬盘（SSD）采用半导体存储模式，主要由控制芯片和存储芯片等元件组成。固态硬盘的读写速度较快，抗干扰能力强，但价格相对较贵。
● 混合硬盘(SSHD)是介于机械硬盘和固态硬盘之间的一种存储设备，其原理是在机械硬盘的基础上加入部分闪存芯片，很好地结合了闪存与硬盘两者的技术优点。
2.4.1 硬盘的常见类型
2.4 认识硬盘
机械硬盘
固态硬盘
混合硬盘
机械硬盘主要由外壳、控制电路板、盘片、轴承电机、磁头与磁头驱动器等几部分组成，其内部组件处在一个高度真空、无尘和稳定的封闭环境中，避免遭受外界的干扰和污染。
2.4.2 机械硬盘
2.4 认识硬盘
机械硬盘外观组成
机械硬盘内部结构
1. 机械硬盘的常见种类
机械硬盘分为IDE和SATA两种接口类型。
● IDE曾是业界标准的硬盘接口规格，但由于传输速率低，现已被市场淘汰。
● SATA具有传输速度快、稳定性好以及可支持热插拔等特点，其中SATA3是目前主流的传输标准。
2.4.2 机械硬盘
2.4 认识硬盘
IDE接口硬盘及数据线
SATA接口硬盘及数据线
2. 机械硬盘的性能参数
⑴ 容量
容量用来描述硬盘可存储的最大数据总量，一般以GB或TB为单位。市场上机械硬盘的容量主要有500GB、1TB、2TB、3TB、4TB、6TB、8TB、10TB、14TB等。
⑵ 单碟容量
硬盘内部每一张盘片所能储存的数据量就称为单碟容量。单碟容量在很大程度上决定了硬盘档次的高低。
⑶ 主轴转速
主轴转速是硬盘运行效率的决定性因素之一，单位是转/分钟（rpm）。常见的转速有5400rpm、7200rpm、10000rpm和15000rpm等几档，其中7200rpm硬盘是大多数用户装机的首选。
2.4.2 机械硬盘
2.4 认识硬盘
⑷ 高速缓存
高速缓存是硬盘控制电路板中的一块内存芯片，在数据存储和传输过程中起到缓冲的作用，单位为MB。硬盘常见的缓存有16MB、32MB、64MB、128MB和256MB等，其中64MB和128MB缓存是目前的主流配置。
⑸ 平均寻道时间
平均寻道时间是指电磁头移动到盘片中指定的磁道位置所花费的平均时间，单位是毫秒（ms），这个数值越小越好。目前主流硬盘的平均寻道时间通常在9ms以内。
2.4.2 机械硬盘
2.4 认识硬盘
3. 机械硬盘的品牌特点
目前机械硬盘市场主要由希捷、西数和东芝等几大厂商把持。
● 希捷（Seagate）是硬盘产业的佼佼者，在中高端市场上占据着相当重要的地位
● 西部数据公司（Western Digital，WD）简称西数，是全球第二大硬盘生产商，以质量过硬、性价比高、低温节能著称。
● 日立硬盘（HGST，已被西数并购）也是老牌的硬盘生产商，研发实力深厚，具有高可靠性、低功耗、低噪音及出色的抗震能力等优势。
● 东芝（Toshiba）一直专注于2.5英寸及更小尺寸的笔记本硬盘和消费型电子存储产品的研发和制造，在移动存储市场具有很强的行业领导实力。
2.4.2 机械硬盘
2.4 认识硬盘
希捷品牌LOGO
西数品牌LOGO
东芝品牌LOGO
固态硬盘的构造比较简单，主要由PCB板、主控芯片、缓存芯片以及用于存储数据的闪存颗粒等几类部件组成。
2.4.3 固态硬盘
2.4 认识硬盘
固态硬盘的内部结构
1. 固态硬盘的常见类型
固态硬盘可分为SATA、mSATA、M.2和PCI-E等几种接口规格。
● SATA接口
固态硬盘最常见的接口类型，目前主要采用SATA3.0标准。
● mSATA（mini-SATA）接口
具有和SATA一样的传输速度与可靠性，主要应用在商务本、超极本等注重小型化与便携性的笔记本电脑中。
● M.2接口
为超极本设计的新一代接口标准，进一步缩小了尺寸规格，可同时支持SATA和PCI-E接口，传输性能也得到显著提升，并支持新的NVMe标准。
● PCI-E接口
可提供更大的传输带宽和数据容量，以及更高的运行性能，能够充分发挥固态硬盘的潜能。
2.4.3 固态硬盘
2.4 认识硬盘
2. 固态硬盘的性能参数
固态硬盘的整体性能主要由主控芯片、闪存芯片、存储容量、缓存以及4K随机读写能力等因素决定。

⑴ 主控芯片
主控芯片是一种处理器，就如同固态硬盘的心脏，直接决定固态硬盘的运行性能与工作方式。
⑵ 闪存芯片
闪存芯片是固态硬盘的存储介质，决定了固态硬盘的存储能力和使用寿命。
⑶ 容量
固态硬盘的容量有128GB、256GB、480GB、500GB、512GB、1TB、2TB、4TB、6TB、8TB等多种。
2.4.3 固态硬盘
2.4 认识硬盘
⑷ 缓存
固态硬盘的缓存普遍比机械硬盘更大，包括128MB、256MB、512MB和1GB等。
⑸ 4K随机读写性能
4K随机读写是衡量固态硬盘随机访问性能的关键指标之一，多用于小文件（4K格式）和分散性数据读写等场合，单位是IOPS，简称“次/秒”。
3 . 固态硬盘的主流品牌
固态硬盘市场上厂商众多，其中品牌占有率较高的有Intel、希捷、浦科特、影驰、三星、金士顿、金胜维、闪迪、英睿达、威刚等。
2.4.3 固态硬盘
2.4 认识硬盘
⑴ 机械硬盘使用注意事项
由于结构特殊，机械硬盘很敏感，也很娇弱，搬运或使用不当极易造成各种故障甚至物理损伤，因此务必要小心呵护。
⑵ 固态硬盘使用注意事项
固态硬盘和机械硬盘构造原理不同，在日常使用上也有一些注意事项。
2.4.4 硬盘的日常保养维护
2.4 认识硬盘
手指避免接触硬盘的电路板
显卡主要由印刷电路板、图形处理芯片、显示内存、显示输出端口等部分组成。
⑴ 印刷电路板
印刷电路板（即PCB板）是显卡的基板，由4-8层树脂板压合在一起制成。
⑵ 图形处理芯片
图形处理芯片（Graphic Processing Unit，即GPU）是显卡运行的“心脏”，负责处理与图形图像有关的数据，决定了一款显卡的档次高低与关键性能表现。
⑶ 显示内存
显示内存简称显存，属于显卡专用的内存部件，用来储存GPU芯片将要处理的图形数据。显存容量越大，显卡运算和处理数据的速度就越快。
2.5.1 显卡的组成结构
2.5 认识显卡
显卡GPU芯片
显存颗粒
⑷ 显示输出端口
显示输出端口是显卡与外部显示设备进行数据传输的接口，常用的有VGA端口、DVI端口、HDMI端口和Display Port端口等。
2.5.1 显卡的组成结构
2.5 认识显卡
主流显卡的外接端口
显卡主要分为集成显卡（集显）和独立显卡（独显）两种。
⑴ 集成显卡
集成显卡将显示芯片、显存及其相关电路都嵌入在主板上，而显示芯片则大多集成在北桥芯片中。集成显卡的功耗低，发热量小，有些集显性能还能媲美入门级或中档的独立显卡。但集显需占用一定的系统内存，且无法进行单独更换。
⑵ 独立显卡
独立显卡则是一块单独的板卡产品。独立显卡无需占用系统内存，比集成显卡拥有更好的运算性能和显示质量，硬件升级也比较方便，但是功耗和发热量较大，而好的独立显卡售价也不菲。
2.5.2 显卡的常见类型
2.5 认识显卡
决定显卡性能的因素有显示芯片、核心位宽、显存类型、显存频率、显存容量、显存位宽、显示总线接口和最大支持的分辨率等。
⑴ 图形显示芯片
NVIDIA（英伟达）和AMD（超微）是全球主要的专业级独立GPU芯片制造商， 为各种类型和档次的显卡提供图形处理芯片产品。
① NVIDIA图形芯片型号与特点
NVIDIA的产品线涵盖了各个行业，其中具有代表性的GPU型号包括：GeForce游戏型图形芯片、GeForce M移动版图形芯片、Quadro专业级图形芯片、Tesla高性能图形芯片等。
② AMD图形芯片型号与特点
AMD以Radeon系列芯片为主，包含以下几种主流型号：Radeon R5/R7系列主流型图形芯片、Radeon R9/RX电竞级游戏芯片、Radeon Pro Duo高性能图形芯片、Radeon M/Vega移动版图形芯片、FirePro服务器级图形芯片等。
2.5.3 显卡的性能参数
2.5 认识显卡
⑵ 显存类型
显存是显卡的关键部件之一，显存的品质越高，显卡的性能就越优异。目前显卡通常采用GDDR5、GDDR6和HBM显存。

⑶ 显存容量
显存容量决定了显卡对图形渲染数据的存储能力，大容量的显存能更好地帮助显卡发挥出性能优势。显卡的显存容量主要有2GB、3GB、4GB、6GB等。
⑷ 显存位宽
位宽是显存的一个重要性能参数，单位是bit。位宽数值越大，显卡的运行性能也就越高。常见的显存位宽有384bit、512bit、1024Bit、4096bit等。
⑸ 最大分辨率
显示分辨率包含横向分辨率和纵向分辨率。显示分辨率越高，图形显像效果就越精密和细腻。目前主流显卡的最大分辨率已达2560×1600以上，不少高端显卡还具备4K或5K的超清分辨率。
2.5.3 显卡的性能参数
2.5 认识显卡
市场上显卡品牌相当多，主要采用NVIDIA和AMD两家公司的GPU芯片。在基于特定图形芯片的基础上，各家显卡生产商再进行显卡产品设计、封装和成品制造，因此每个显卡品牌都有自己的特色，但在产品质量和性能上却是参差不齐。
目前，知名度较高的显卡品牌有NVIDIA、七彩虹、昂达、影驰、华硕、技嘉、微星、丽台、讯景、铭瑄、盈通、蓝宝石、索泰、迪兰等。
2.5.4 显卡的主流品牌
2.5 认识显卡
显卡平常容易发生接触性或散热方面的问题，在日常使用中要注意以下事项。
⑴ 保障散热效果
⑵ 接口要有效固定
⑶ 定期清理污物
2.5.5 显卡的日常保养维护
2.5 认识显卡
清理显卡表面的灰尘
1. 常见的电源类型
计算机常用的电源有ATX、Micro ATX和BTX电源等几种。
⑴ ATX电源
ATX电源是目前主流的PC电源标准，适用于几乎所有的计算机主板，具有极好的通用性和兼容性。
⑵ Micro ATX电源
Micro ATX即“微型”ATX电源，它是AXT电源的缩减版，体积和功率都比ATX有所减少，成本也更低，多用在品牌计算机、工控设备和OEM计算设备中。
⑶ BTX电源
BTX电源的内部结构与工作原理都和ATX电源相似，且兼容ATX技术规范。
2.6.1 电源
2.6 认识电源和机箱
ATX电源
Micro ATX电源
BTX电源
2. 电源的性能参数
电源的性能参数直接影响到电源工作时的稳定性、安全性与供电效率，主要包括以下几个方面。
⑴ 输出功率
功率是电源最主要的性能指标，单位是瓦特（W）。功率代表了电源的动能水平。
⑵ 转换效率
转换效率越高，电能在传输中的损耗就越少，能有效减少电能的浪费。
⑶ 静音效果与散热性能
电源对噪音和散热的管控能力取决于风扇的品质与转速。
⑷ 电源的输出接口
ATX电源通常会附带多种输出接口，包括为主板供电的20+4PIN或24+8PIN主接口，为显卡供电的6PIN或8PIN接口，以及为主流硬盘和光驱供电的SATA接口等。
2.6.1 电源
2.6 认识电源和机箱
3. 电源的主流品牌
目前市场上知名度较高的电源品牌有航嘉、长城、游戏悍将、先马、金河田、酷冷 至尊、鑫谷、昂达、大水牛、海盗船等，质保期从3年、5年到7年不等。
大品牌的电源在原材料、生产工艺、做工品质、静音效果、稳定性、安全性和售后质保服务方面都做得比较好。
2.6.1 电源
2.6 认识电源和机箱
1. 机箱的常见类型
PC机箱主要可分为ATX机箱、Micro ATX机箱和Mini-ITX机箱等几种。
⑴ ATX机箱
ATX机箱是目前普遍使用的机箱结构，支持包括ATX主板和Micro ATX主板在内的绝大部分主板类型。
⑵ Micro ATX机箱
Micro ATX（简称“M-ATX”）即“微型机箱”，属于ATX机箱的简化版，在布局设计上与ATX架构基本相同。
2.6.2 机箱
2.6 认识电源和机箱
ATX机箱外观与内部空间结构
Micro ATX机箱外观与内部空间结构
⑶ Mini-ITX机箱
Mini-ITX即“迷你型”机箱，简称ITX，占地空间很小，使用也比较灵活，主要用于小尺寸、低功耗的计算设备，例如HTPC（家庭多媒体计算机）、高清播放机、工控设备、瘦客户机、便携式计算机等。
2. 机箱的主流品牌
市场上比较知名的机箱品牌有金河田、航嘉、游戏悍将、长城、大水牛、多彩、鑫谷、先马、至睿、安钛克等。
2.6.2 机箱
2.6 认识电源和机箱
Mini-ITX迷你型机箱
电源是整个计算机的动力之源，在进行保养时要注意以下几点。
⑴ 定期做好清洁除尘
⑵ 注意改善局部散热效果
2.6.3 电源的日常保养维护
2.6 认识电源和机箱
在组装计算机之前，用户应准备一张工作台和必要的安装工具，同时要注意操作的规范性。

⑴ 准备工作台
⑵ 配备装机工具
⑶ 注意规范操作
2.7.1 安装准备工作
2.7 安装主机部件
部分常用的装机工具
装机前最好先规划好安装的步骤，明确每一步要进行的工作。下面列出了常见的主机安装步骤。
第一步：安装机箱和电源。
第二步：安装CPU和散热器。
第三步：安装内存条。
第四步：安装主板。
第五步：安装硬盘和光驱。
第六步：安装显卡和其他板卡。
第七步：连接主机内的线材。
2.7.2 主机安装过程
2.7 安装主机部件
本实训将利用若干核心部件组装成一台主机。
【实训目的】
熟悉各类主机部件的基本特点，掌握主机部件的安装方法。
【实训准备】
本实训需准备CPU、主板、内存、硬盘、显卡、电源、机箱等核心部件各一个，以及相应的安装工具和配套线缆。
【实训过程】
STEP 1 准备好必要的安装操作环境，包括工作台、主机配件及工具物品等。
STEP 2 清理多余的杂物，保持操作环境的干净整洁，并了解基本的安全操作规范。
STEP 3 根据实际条件，规划主机的安装过程，明确各部件的安装方法。
STEP 4 参考本书的具体介绍，逐个安装相关部件，特别要注意部件安装的顺序、接头的形状和接口方向，不可粗暴操作，如有不明之处要及时请教任课老师。
安装主机核心部件
项目实训一
下面对计算机主机各种部件进行保养维护。
【实训目的】
熟悉主机部件的外观结构与结构特点，掌握主机部件的保养维护方法。
【实训准备】
本实训需准备一套主要的主机部件，以及软刷、清洁布、清洁剂、喷嘴等常用的清洁工具。
【实训过程】
STEP 1 检查主板、CPU、内存、硬盘、电源、板卡等主要配件是否安装完好，是否存在较多的灰尘杂质。
STEP 2 对上述各种主机配件进行除尘、除湿等清洁保养措施，并观察这些配件是否有烧坏、变形、损伤等问题。
STEP 3 对主机配件的清洁保养过程进行记录，并针对相关问题进行讨论分析，尽可能地给予相关配件力所能及的修复。
保养与维护主机部件
项目实训二

展开更多......

收起↑
