2024天津市部分区九年级结课练习卷
物 理
本练习卷分为第I卷（选择题）、第II卷（非选择题）两部分。第I卷为第1页至第4页，第II卷为第5页至第8页。练习卷满分100分。答题时间60分钟。
注意事项：
1. 答卷前，每位同学务必将自己的学校、姓名、准考证号和座位号填写在"答题卡"上。
2. 答题时，务必将答案写在"答题卡"上，答案答在练习卷上无效。
第Ⅰ卷（共39分）
一、单项选择题（本大题共10小题,每小题3分,共30分。下列每小题给出的四个选项中,只有一项最符合题意。）
1．下列自然现象中属于扩散现象的是
A．春天，柳枝吐芽
B．夏天，山涧瀑布
C．秋天，菊香满园
D．冬天，雪花飘飘
2．以下过程中，冰粒、工件、火箭箭头及子弹的内能减少的是
A．云中形成的冰粒在下落过程中，温度渐渐升高
B．把烧热的工件放到冷水中，工件会凉下来
C．火箭从地面向上发射过程中，火箭外壳和大气摩擦后温度越来越高
D．子弹击中一块木板，温度升高
3．从能量转化的角度看，一台四冲程内燃机在一个循环中存在着内能转化为机械能的是
A．吸气冲程
B．压缩冲程
C．做功冲程
D．排气冲程
4．有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体。如果丙物体带正电，甲物体带电是
A．负电 B．正电
C．不带电 D．无法确定

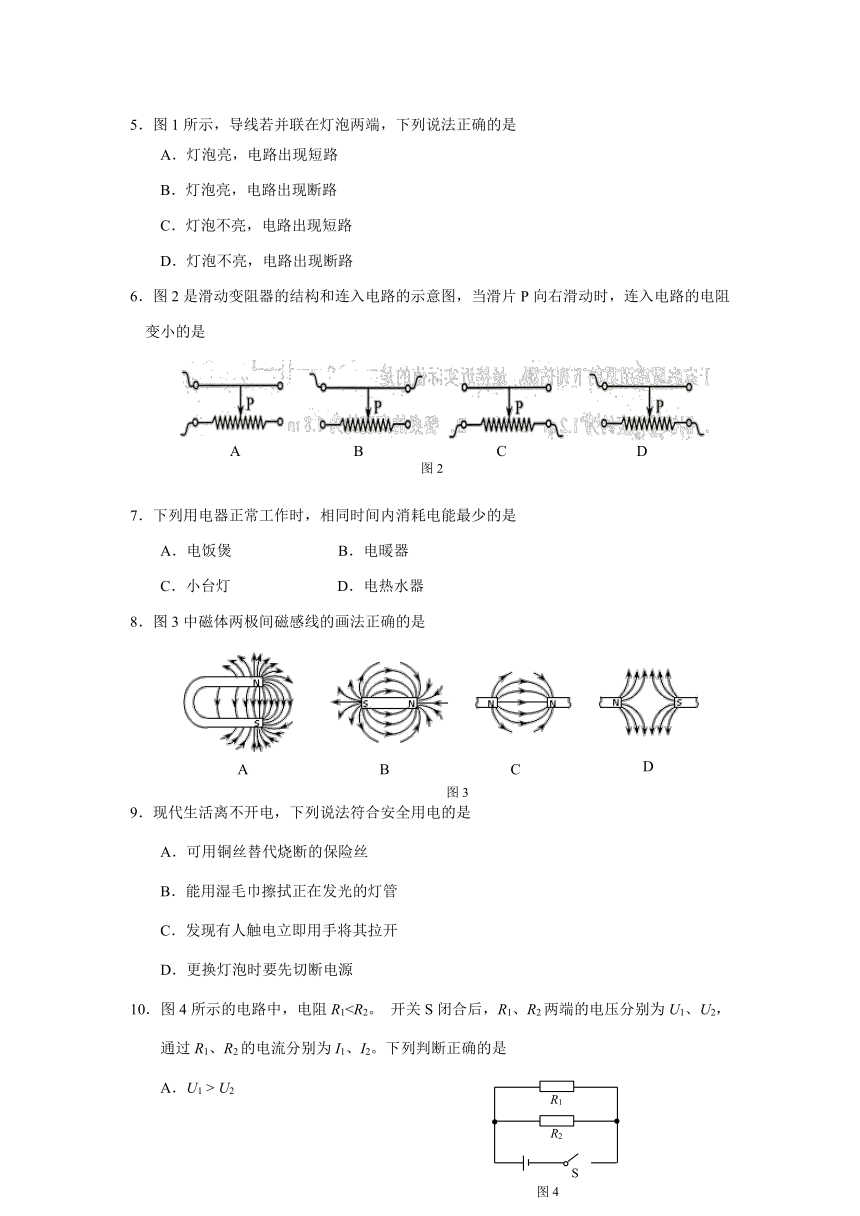

5．图1所示，导线若并联在灯泡两端，下列说法正确的是
A．灯泡亮，电路出现短路
B．灯泡亮，电路出现断路
C．灯泡不亮，电路出现短路
D．灯泡不亮，电路出现断路
6．图2是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是
7．下列用电器正常工作时，相同时间内消耗电能最少的是
A．电饭煲 B．电暖器
C．小台灯 D．电热水器
8．图3中磁体两极间磁感线的画法正确的是
9．现代生活离不开电，下列说法符合安全用电的是
A．可用铜丝替代烧断的保险丝
B．能用湿毛巾擦拭正在发光的灯管
C．发现有人触电立即用手将其拉开
D．更换灯泡时要先切断电源
10．图4所示的电路中，电阻R1A．U1 > U2
B．U1 < U2
C．I1 > I2
D．I1 = I2
二、多项选择题（本大题共3小题，每小题3分，共9分。每小题给出的四个选项中，均有多个选项符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得0分）

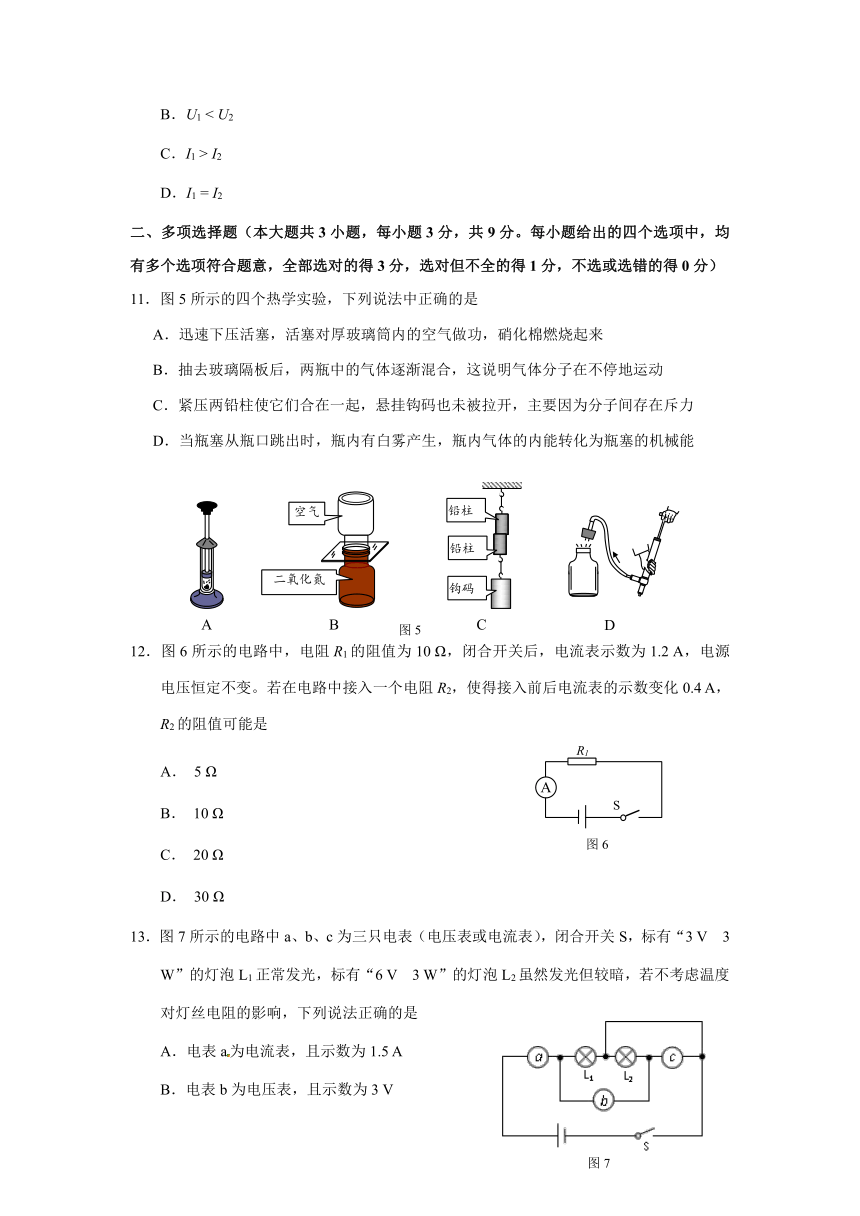

11．图5所示的四个热学实验，下列说法中正确的是
A．迅速下压活塞，活塞对厚玻璃筒内的空气做功，硝化棉燃烧起来
B．抽去玻璃隔板后，两瓶中的气体逐渐混合，这说明气体分子在不停地运动
C．紧压两铅柱使它们合在一起，悬挂钩码也未被拉开，主要因为分子间存在斥力
D．当瓶塞从瓶口跳出时，瓶内有白雾产生，瓶内气体的内能转化为瓶塞的机械能
12．图6所示的电路中，电阻R1的阻值为10 Ω，闭合开关后，电流表示数为1.2 A，电源电压恒定不变。若在电路中接入一个电阻R2，使得接入前后电流表的示数变化0.4 A，R2的阻值可能是
A． 5 Ω
B． 10 Ω
C． 20 Ω
D． 30 Ω
13．图7所示的电路中a、b、c为三只电表（电压表或电流表），闭合开关S，标有“3 V 3 W”的灯泡L1正常发光，标有“6 V 3 W”的灯泡L2虽然发光但较暗，若不考虑温度对灯丝电阻的影响，下列说法正确的是
A．电表a为电流表，且示数为1.5 A
B．电表b为电压表，且示数为3 V
C．电表c为电压表，且示数为3 V
D．灯泡L2的实际功率为0.75 W
第Ⅱ卷（共61分）
三、填空题(本大题共6小题，每小题4分，共24分)
14．“炙手可热”是通过 方式改变内能的；“钻木取火”是通过 方式改变内能的。
15．干燥的天气里，与头发摩擦过的塑料尺，能吸起纸屑，是因为带电体能够 轻小物体，塑料是 （选填“导体”或“绝缘体”）。
16．造成家庭电路中电流过大的原因：一是总功率过大，二是　　 。在安装带有金属外壳的家用电器时，为了安全用电，家用电器的金属外壳应　　 。

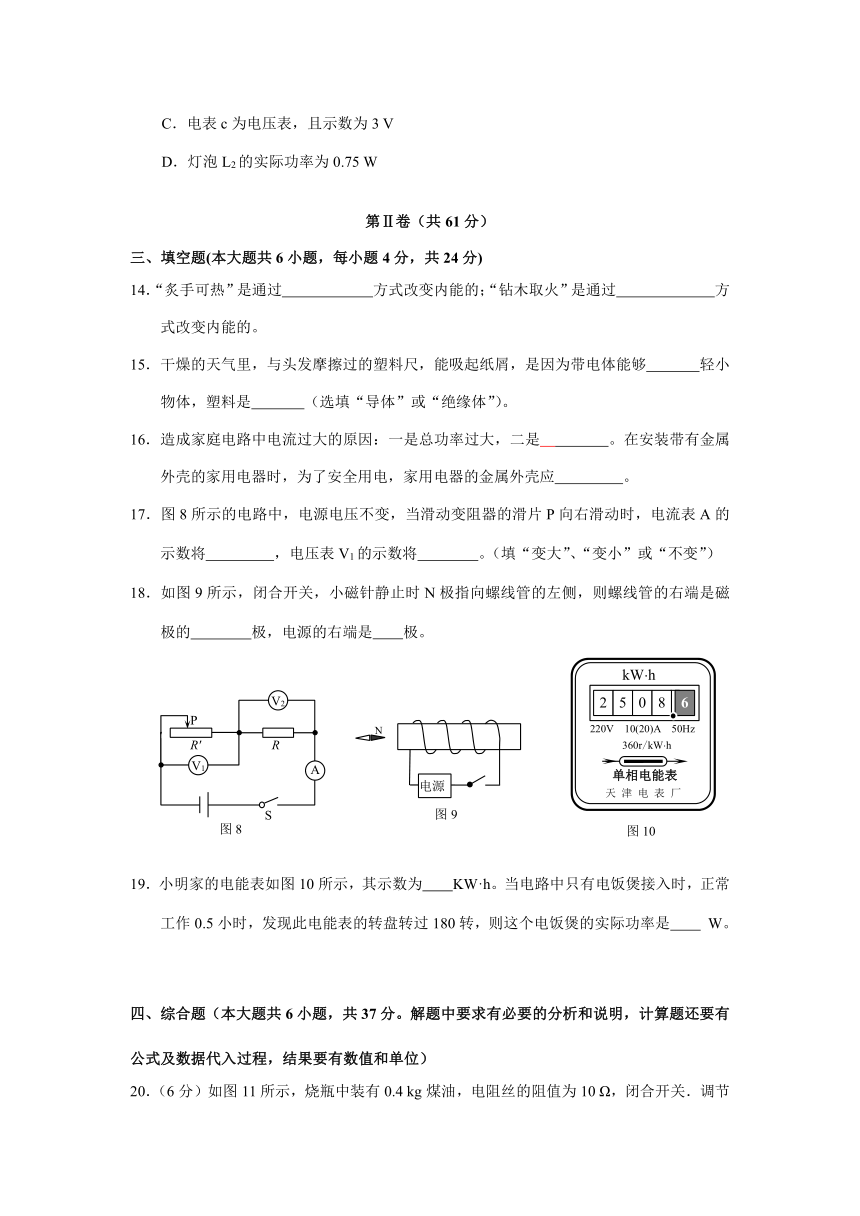

17．图8所示的电路中，电源电压不变，当滑动变阻器的滑片P向右滑动时，电流表A的示数将 ，电压表V1的示数将 。（填“变大”、“变小”或“不变”）
18．如图9所示，闭合开关，小磁针静止时N极指向螺线管的左侧，则螺线管的右端是磁极的　 极，电源的右端是　　极。
19．小明家的电能表如图10所示，其示数为 KW·h。当电路中只有电饭煲接入时，正常工作0.5小时，发现此电能表的转盘转过180转，则这个电饭煲的实际功率是 W。
四、综合题（本大题共6小题，共37分。解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位）
20．（6分）如图11所示，烧瓶中装有0.4 kg煤油，电阻丝的阻值为10 Ω，闭合开关．调节滑动变阻器滑片，当电流表的示数为2 A时通电5 min，煤油的温度由20 ℃升高到30 ℃。
[c煤油=2.1×103 J／（kg·℃）]
求：（1）煤油吸收的热量；
（2）电阻丝加热煤油的效率。
21．（6分）在探究电阻一定时电流与电压关系的实验中：
（1）请根据图12所示的电路图，用笔画出导线完成图13的电路连接；
（2）实验过程中得到的部分数据如下表所示。第3次测量时，电流表的示数如图14所示，请将该数据填入表格中；
实验序号 1 2 3 …
电压U/V 0.8 1.6 2.4 …
电流I/A 0.16 0.32 …
（3）在图15中的坐标轴上标出适当的标度，把上表中的数据在坐标系中描点并连线，并根据连线写出该实验的结论： 。
22．（6分）在“探究影响电阻大小的因素”实验中，某实验小组中甲、乙、丙三位同学分别做出如下猜想：
甲同学：导体的电阻与导体的长度有关；
乙同学：导体的电阻与导体的材料有关；
丙同学：导体的电阻与导体的横截面积有关。
请利用图16所示的电路分别对三位同学的猜想进行实验验证，实验中使用4根合金电阻丝，其规格、材料如下表所示。
编号 材料 长度/m 横截面积/mm2
A 锰铜合金 0.5 0.4
B 锰铜合金 1.0 0.4
C 锰铜合金 1.0 0.6
D 镍铬合金 1.0 0.6
（1）实验中应通过比较电路中 的大小，来判断导体电阻的大小；
（2）若验证乙同学的猜想，应选用 （填编号）两根合金丝进行对比实验；
（3）选用A、B两根导体分别接入图16中M、N两点间，闭合开关电流表的示数不同，可知在导体的横截面积和材料相同时，导体的电阻大小跟导体的 有关。
23．（6分）图17所示，当闭合S、S1时，电压表的示数是12 V；当闭合S、断开S1，
电压表的示数是8 V。已知电阻R1=40 Ω，电源电压保持不变，求：
（1）电源电压；
（2）R2的阻值。
24．（7分）现有一个阻值为30 Ω的定值电阻R0，一个电压约为12 V的电源，一个只有0～3 V量程的电压表，一个最大阻值约为200 Ω的滑动变阻器，开关及导线若干。请你设计一个实验，比较精确地测出一个约为20 Ω的未知电阻Rx的阻值（电路可重组）。要求：
（1）画出实验电路图；
（2）写出主要实验步骤和需测量的物理量；
（3）写出待测电阻Rx的数学表达式（用已知量和测量量表示）。
25．（6分）老师给小明一个暗箱，其表面有两个接线柱M、N，它们之间电阻值RMN恒定不变。小明利用如图18甲所示电路（电源电压不变）进行实验：在开关S、S1都闭合和开关S闭合、S1断开两种情况下，改变电阻箱R1的阻值，读取电流表示数，绘制了如图18乙所示的电流表示数I随R1变化的曲线。请完成下列任务：
（1）图乙中 （选填“A”或“B”）曲线是根据开关S、S1都闭合时测得的实验数据绘制的；
（2）求出电源电压；
（3）求出电阻RMN的阻值。
2024天津市部分区九年级结课练习卷
物理学科答案及评分参考
评分说明：
1．各题均按评分标准评分。
2．若考生的非选择题答案与评分标准不完全相同但言之有理，可酌情评分，但不得超过该题所分配的分数。
一、单项选择题（本大题共10小题，每小题3分，共30分）
1．C 2．B 3．C 4．A 5．C
6．D 7．C 8．A 9．D 10．C
二、多项选择题（本大题共3小题，每小题3分，共9分。全部选对的得3分，选对但不全的得1分，不选或选错的得0分）
11．ABD 12．AD 13．CD
三、填空题（本大题共6小题，每小题4分，共24分）
14．热传递；做功 15．吸引；绝缘体 16．短路；接地
17．变大；变小 18．N；负 19．2508.6；1000
四、综合题 （本大题共6小题，共37分）
20．（6分）
（1）水吸收的热量
…….3分
（2）热效率
…….3分
21．（6分）
（1）如图答1所示 …….2分
（2）0.48 …….1分
（3）如图答2所示…….2分
（4）导体的电阻一定时，通过导体的电流与导体的两端电压成正比…….1分
（6分） 每空2分
（1）电流 （2）C、D （3）长度
23．（6分）
（1）电源电压U=12 V…….2分
（2） …….2分
…….2分
24．（7分）
（1）如图答3所示…….3分
（2）…….2分
① 按照电路图连好电路，将滑动变阻器滑片调到阻值最大处。闭合开关，调节滑动变阻器，使电压表的示数接近满偏，记下电压表的示数U0；
② 断开开关，保持滑片位置不动，将电压表改接在待测电阻两端。闭合开关，记下电压表的示数Ux。
（3）…….2分
25．（6分）
（1）B …….2分
（2）通过B图线求得电源电压
…….2分
（3） 通过A图线求得RMN的阻值
…….2分
