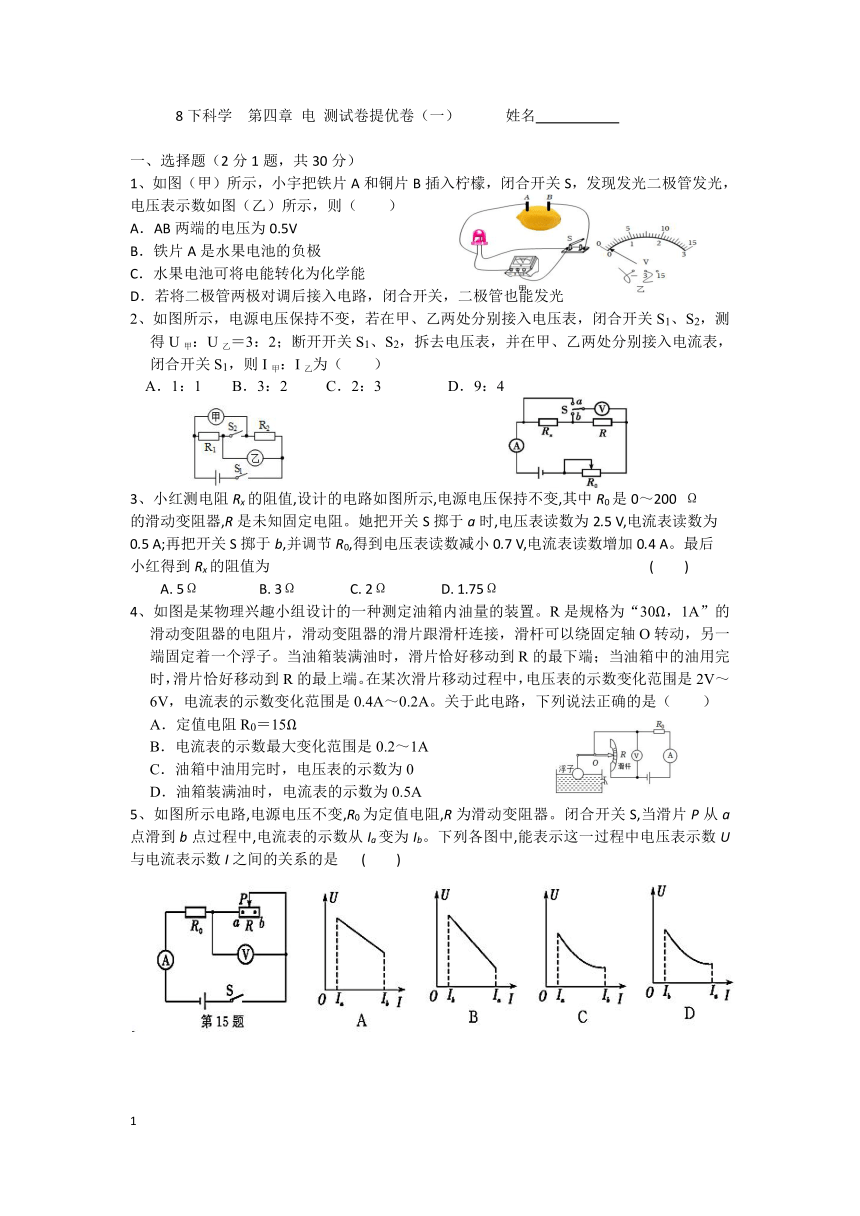

8下科学 第四章 电 测试卷提优卷（一） 姓名
选择题（2分1题，共30分）
1、如图（甲）所示，小宇把铁片A和铜片B插入柠檬，闭合开关S，发现发光二极管发光，电压表示数如图（乙）所示，则（　　）
A．AB两端的电压为0.5V
B．铁片A是水果电池的负极
C．水果电池可将电能转化为化学能
D．若将二极管两极对调后接入电路，闭合开关，二极管也能发光
2、如图所示，电源电压保持不变，若在甲、乙两处分别接入电压表，闭合开关S1、S2，测得U甲：U乙＝3：2；断开开关S1、S2，拆去电压表，并在甲、乙两处分别接入电流表，闭合开关S1，则I甲：I乙为（　　）
A．1：1 B．3：2 C．2：3 D．9：4
3、小红测电阻Rx的阻值,设计的电路如图所示,电源电压保持不变,其中R0是0～200 Ω
的滑动变阻器,R是未知固定电阻。她把开关S掷于a时,电压表读数为2.5 V,电流表读数为
0.5 A;再把开关S掷于b,并调节R0,得到电压表读数减小0.7 V,电流表读数增加0.4 A。最后
小红得到Rx的阻值为 (　　)
A. 5Ω B. 3Ω C. 2Ω D. 1.75Ω
4、如图是某物理兴趣小组设计的一种测定油箱内油量的装置。R是规格为“30Ω，1A”的滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。当油箱装满油时，滑片恰好移动到R的最下端；当油箱中的油用完时，滑片恰好移动到R的最上端。在某次滑片移动过程中，电压表的示数变化范围是2V～6V，电流表的示数变化范围是0.4A～0.2A。关于此电路，下列说法正确的是（　　）
A．定值电阻R0＝15Ω
B．电流表的示数最大变化范围是0.2～1A
C．油箱中油用完时，电压表的示数为0
D．油箱装满油时，电流表的示数为0.5A
5、如图所示电路,电源电压不变,R0为定值电阻,R为滑动变阻器。闭合开关S,当滑片P从a点滑到b点过程中,电流表的示数从Ia变为Ib。下列各图中,能表示这一过程中电压表示数U与电流表示数I之间的关系的是 (　　)

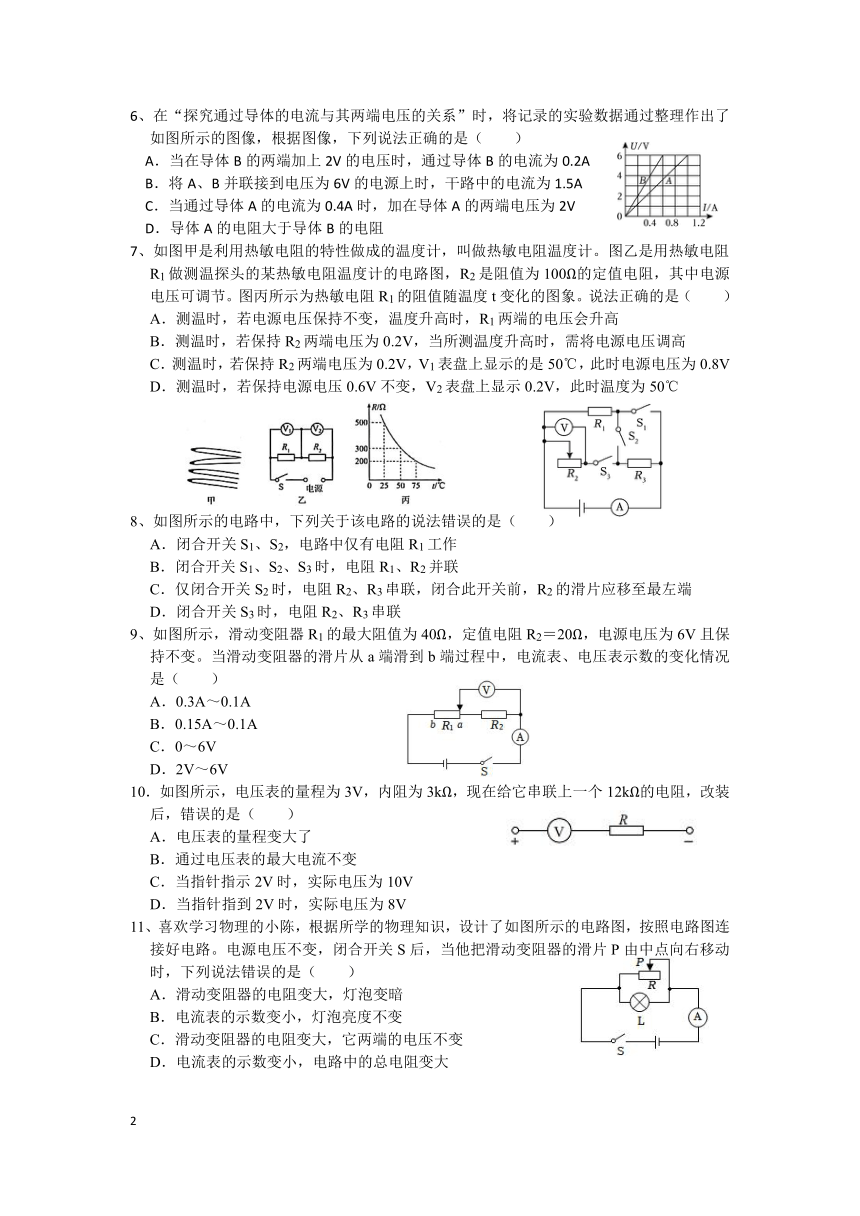

6、在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法正确的是（　　）
A．当在导体B的两端加上2V的电压时，通过导体B的电流为0.2A
B．将A、B并联接到电压为6V的电源上时，干路中的电流为1.5A
C．当通过导体A的电流为0.4A时，加在导体A的两端电压为2V
D．导体A的电阻大于导体B的电阻
7、如图甲是利用热敏电阻的特性做成的温度计，叫做热敏电阻温度计。图乙是用热敏电阻R1做测温探头的某热敏电阻温度计的电路图，R2是阻值为100Ω的定值电阻，其中电源电压可调节。图丙所示为热敏电阻R1的阻值随温度t变化的图象。说法正确的是（　　）
A．测温时，若电源电压保持不变，温度升高时，R1两端的电压会升高
B．测温时，若保持R2两端电压为0.2V，当所测温度升高时，需将电源电压调高
C．测温时，若保持R2两端电压为0.2V，V1表盘上显示的是50℃，此时电源电压为0.8V
D．测温时，若保持电源电压0.6V不变，V2表盘上显示0.2V，此时温度为50℃
8、如图所示的电路中，下列关于该电路的说法错误的是（　　）
A．闭合开关S1、S2，电路中仅有电阻R1工作
B．闭合开关S1、S2、S3时，电阻R1、R2并联
C．仅闭合开关S2时，电阻R2、R3串联，闭合此开关前，R2的滑片应移至最左端
D．闭合开关S3时，电阻R2、R3串联
9、如图所示，滑动变阻器R1的最大阻值为40Ω，定值电阻R2＝20Ω，电源电压为6V且保持不变。当滑动变阻器的滑片从a端滑到b端过程中，电流表、电压表示数的变化情况是（　　）
A．0.3A～0.1A
B．0.15A～0.1A
C．0～6V
D．2V～6V
10．如图所示，电压表的量程为3V，内阻为3kΩ，现在给它串联上一个12kΩ的电阻，改装后，错误的是（　　）
A．电压表的量程变大了
B．通过电压表的最大电流不变
C．当指针指示2V时，实际电压为10V
D．当指针指到2V时，实际电压为8V
11、喜欢学习物理的小陈，根据所学的物理知识，设计了如图所示的电路图，按照电路图连接好电路。电源电压不变，闭合开关S后，当他把滑动变阻器的滑片P由中点向右移动时，下列说法错误的是（　　）
A．滑动变阻器的电阻变大，灯泡变暗
B．电流表的示数变小，灯泡亮度不变
C．滑动变阻器的电阻变大，它两端的电压不变
D．电流表的示数变小，电路中的总电阻变大

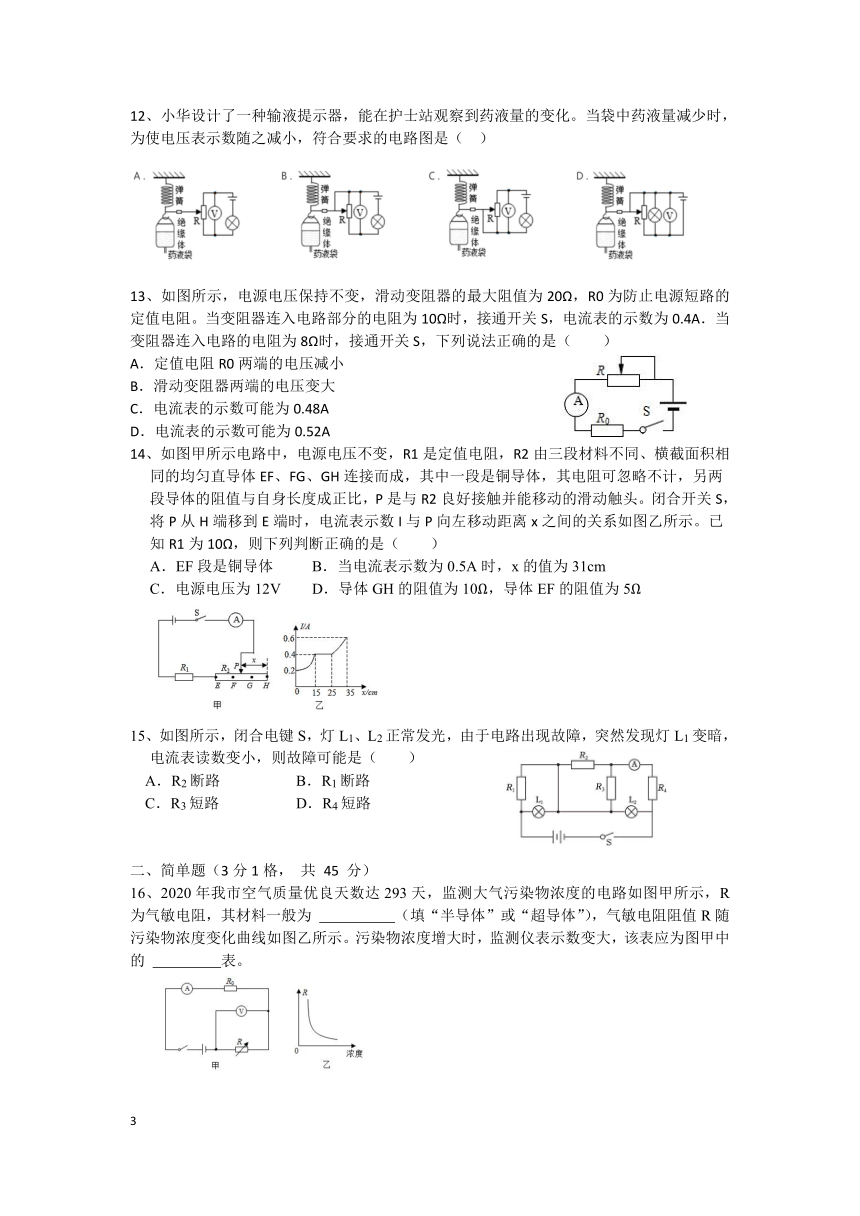

12、小华设计了一种输液提示器，能在护士站观察到药液量的变化。当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是（ ）
13、如图所示，电源电压保持不变，滑动变阻器的最大阻值为20Ω，R0为防止电源短路的定值电阻。当变阻器连入电路部分的电阻为10Ω时，接通开关S，电流表的示数为0.4A．当变阻器连入电路的电阻为8Ω时，接通开关S，下列说法正确的是（　　）
A．定值电阻R0两端的电压减小
B．滑动变阻器两端的电压变大
C．电流表的示数可能为0.48A
D．电流表的示数可能为0.52A
14、如图甲所示电路中，电源电压不变，R1是定值电阻，R2由三段材料不同、横截面积相同的均匀直导体EF、FG、GH连接而成，其中一段是铜导体，其电阻可忽略不计，另两段导体的阻值与自身长度成正比，P是与R2良好接触并能移动的滑动触头。闭合开关S，将P从H端移到E端时，电流表示数I与P向左移动距离x之间的关系如图乙所示。已知R1为10Ω，则下列判断正确的是（　　）
A．EF段是铜导体 B．当电流表示数为0.5A时，x的值为31cm
C．电源电压为12V D．导体GH的阻值为10Ω，导体EF的阻值为5Ω
15、如图所示，闭合电键S，灯L1、L2正常发光，由于电路出现故障，突然发现灯L1变暗，电流表读数变小，则故障可能是（　　）
A．R2断路 B．R1断路
C．R3短路 D．R4短路
二、简单题（3分1格， 共 45 分）
16、2020年我市空气质量优良天数达293天，监测大气污染物浓度的电路如图甲所示，R为气敏电阻，其材料一般为 　 　（填“半导体”或“超导体”），气敏电阻阻值R随污染物浓度变化曲线如图乙所示。污染物浓度增大时，监测仪表示数变大，该表应为图甲中的 　 　表。
17、物理小组制作了一个自动控制器，其中有一个调压电路如图所示，滑动变阻器R的最大阻值是100欧，负载电阻R'的阻值为100欧，A、B间电压为10伏，保持不变。使用过程中发现这个电路的调压范围和原设计不符，检查结果是图中F处导线折断，滑动头P由上向下移动时，如果电路完好，CD两端的电压范围应是　 　　 　 ；如果F点导线折断，CD两端的电压范围是　 　　 　 。
18、图所示的电路中，电源电压恒定为6V，定值电阻R1＝6Ω，滑动变阻器的最大阻值为10Ω，电压表量程为0～3V，电流表量程为0～0.6A．为了使滑片P在AB间移动时不损坏电压表和电流表，滑动变阻器连入电路的阻值范围应为　 　Ω。
19、在探究“通过导体的电流与导体电阻的关系”时，小明设计了如图甲所示的电路图。实验所用电阻的阻值分别为5Ω、10Ω、20Ω，电源电压为6V，滑动变阻器标有“20Ω，1A”：
（1）请用笔画线代替导线，将图乙中的电路按图甲连接完整（要求导线不交叉）；
（2）连接电路时，开关应断开，实验前滑动变阻器的滑片应位于 　 　（选填“A”或“B”）端，实验时滑动变阻器的作用除了保护电路外，还起到了 　 　的作用；
（3）电路连接正确后，闭合开关，发现电压表有示数但电流表无示数，此时出现的故障可能是 　 　，排除故障后，分别接入三个定值电阻，依次进行实验，记录相关数据，得到了如图丙所示的图象，由图象分析可得出的结是 　 　。
（4）实验过程回顾：
①小明用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，应向 　 　（选填“A”或“B”）端移动滑片，直至电压表示数为 　 　V，读出电流表的示数；
②小明又把R换为20Ω的电阻接入电路，闭合开关，发现无论怎样移动滑片，电压表都不能达到所需要的电压值，为完成这次实验，他需要调节学生电源，使其电压不能
超过 　 　V。
③如果电源电压为6V, 如果定值电阻两端电压还是按照原来的控制电压，那么滑动变阻器的最大阻值最起码要 。
20、如图所示，用相同的电压表测量不同电阻的电压，已知第一个电压表的示数是9V，第一个电流表示数是15mA，第二个电流表示数是12mA．求各电压表示数之和是 伏
三．实验探究题（ 3分1格，共 27分 ）
21、在探究电流与电压关系的实验中，同学们设计了如下三种电路：
（1)甲同学认为图乙电路比图甲电路好，理由是 ，
乙同学认为图丙电路比图乙电路更好，理由是 。
（2)乙同学利用图丙电路（其中电阻R=5欧）完成了本实验，测得数据如表，分析表格数据，可得出的结是 。
（3)实验操作过程中，丙同学发现滑动变阻器损坏，经过思考利用图乙电路也完成了多次实验，该同学的做法是：
22、如图（a）所示有限网络电路中，R1＝1Ω，R2＝2Ω，最后一只电阻为Rx，那么要使A、B两点间的等效电阻与网络级数N无关，则Rx为 　 　Ω。
（2）连通电路后，电压表V1的示数为1V，电压表V2的示数为3.2V，则电压表V1的内阻为 　 　Ω。
23、阅读下列材料，并回答问题。
在伏安法测电阻的实验中，可以有以下两种测量方法，分别叫内接法和外接法。如图所示，分别为实验电路的一部分。电流表与电压表都有电阻，它们的电阻叫内阻，电流表的内阻非常小，约为RA＝0.05Ω，所以在电学实验中，它的内阻常常忽略不计；电压表的内阻非常大，约为RV＝10kΩ，连入电路中通过的电流很小，所以在电学实验中通过它的电流常常忽略不计。但在实际测量中这些忽略不计的物理量却使测量结果产生误差。
用毫安表测电阻可以用如图甲所示的电路测量电阻，a、b为接线柱。已知电源电压恒为U，毫安表量程为Ig、内阻为Rg。
用导线将a、b直接连起来，移动滑动变阻器R1的滑片P，使毫安表指针正好偏转到满刻度Ig，Ig处就可以标为“0欧”，此时变阻器接入电路中的阻值
R1＝　 　（用U、Ig、Rg表示）。
（2）保持变阻器R1接入电路中阻值不变，在a、b间接入被测电阻Rx，毫安表的读数I与Rx的关系式为I＝　 　。（用U、Ig、Rg、Rx表示）
（3）若U＝1.5V，Ig＝10mA，图乙毫安表的表盘上已经标出了0Ω的位置，请标出150Ω的位置。
四．分析计算题（10+8，共18分）
24、 某物理兴趣小组设计了探测湖底未知属性的矿石密度的装置，其部分结构如图甲所示。电源电压为6V，R0为定值电阻，滑动变阻器R的阻值随弹簧的拉力F变化关系如图乙所示，T为容器的阀门。某次探测时，水下机器人潜入100m深的湖底取出矿石样品M。返回实验室后，将矿石样品M悬挂于P点放入容器中，保持静止状态。打开阀门T，随着水缓慢注入容器，电压表示数U随容器中水的深度h变化关系如图丙中的实线所示。在电压表示数从2V变为4V的过程中，电流表示数变化值为0.2A（弹簧电阻忽略不计，矿石M不吸水，湖水密度与水相同，g取10N/kg）。
（1）水下机器人在100m深的湖底取样时受到水的压强。
（2）定值电阻R0的阻值。
（3）当水深达到h2时受到的浮力，矿石M的密度。
25、如图所示，电源电压保持不变，滑动变阻器的阻值大于15Ω，但最大阻值未知。当只有开关S、S3闭合时，电流表示数为I1；当只有开关S、S1、S2闭合时，电流表示数为I2；当只有开关S、S2闭合时，滑动变阻器的滑片从c点分别滑到a端和b端的过程中，电流表的示数均变化0.1A，电压表的示数均变化0.6V，且滑片在a端时电流表的示数为I3；滑片在a处时，四个开关均闭合，电流表的示数为I4。已知I1：I2＝2：1，I3：I4＝1：11。求：
（1）R1：R3；
（2）电阻R1的阻值；
（3）滑片在c点时，滑动变阻器接入电路的有效阻值Rc。
