第九章 第２节 液体的压强

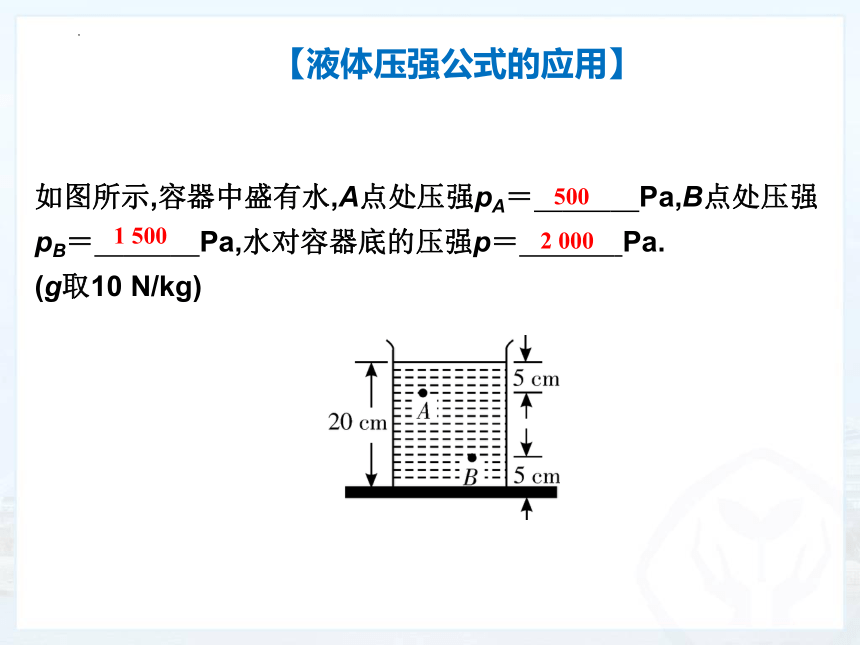

如图所示,容器中盛有水,A点处压强pA＝　 　Pa,B点处压强pB＝　 　Pa,水对容器底的压强p＝ Pa.
(g取10 N/kg)
2 000
1 500　
500　
【液体压强公式的应用】

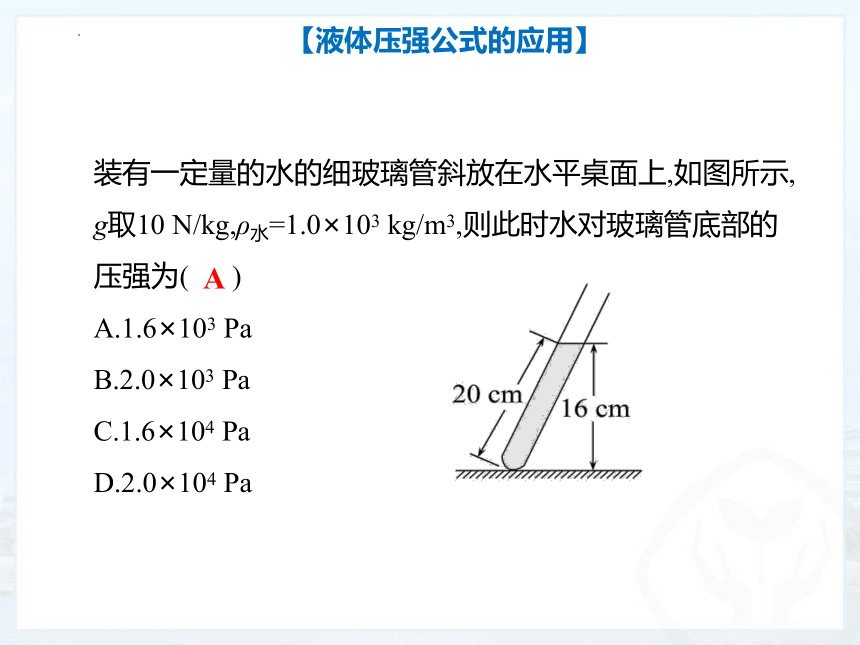

装有一定量的水的细玻璃管斜放在水平桌面上,如图所示,
g取10 N/kg,ρ水=1.0×103 kg/m3,则此时水对玻璃管底部的
压强为( )
A.1.6×103 Pa　　　　
B.2.0×103 Pa
C.1.6×104 Pa
D.2.0×104 Pa
【液体压强公式的应用】
A

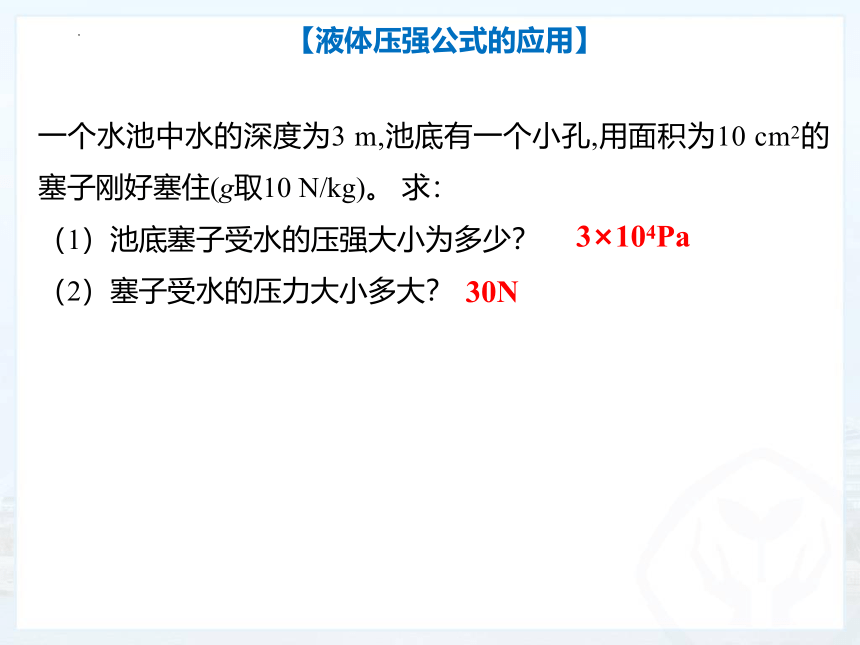

一个水池中水的深度为3 m,池底有一个小孔,用面积为10 cm2的塞子刚好塞住(g取10 N/kg)。 求：
（1）池底塞子受水的压强大小为多少？
（2）塞子受水的压力大小多大？
【液体压强公式的应用】
　3×104Pa　
30N

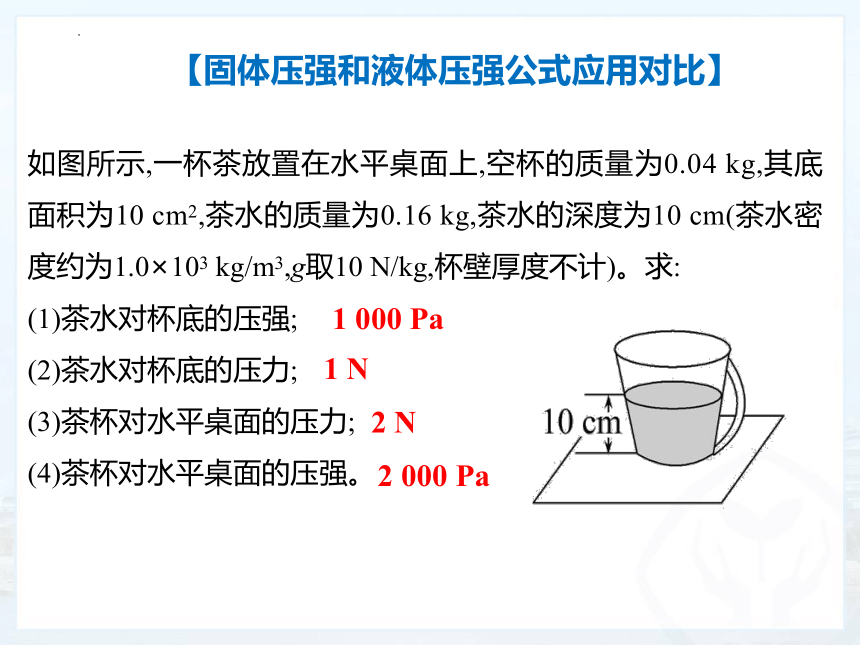

如图所示,一杯茶放置在水平桌面上,空杯的质量为0.04 kg,其底面积为10 cm2,茶水的质量为0.16 kg,茶水的深度为10 cm(茶水密度约为1.0×103 kg/m3,g取10 N/kg,杯壁厚度不计)。求:
(1)茶水对杯底的压强;
(2)茶水对杯底的压力;
(3)茶杯对水平桌面的压力;
(4)茶杯对水平桌面的压强。
【固体压强和液体压强公式应用对比】
1 000 Pa
1 N
2 N
2 000 Pa

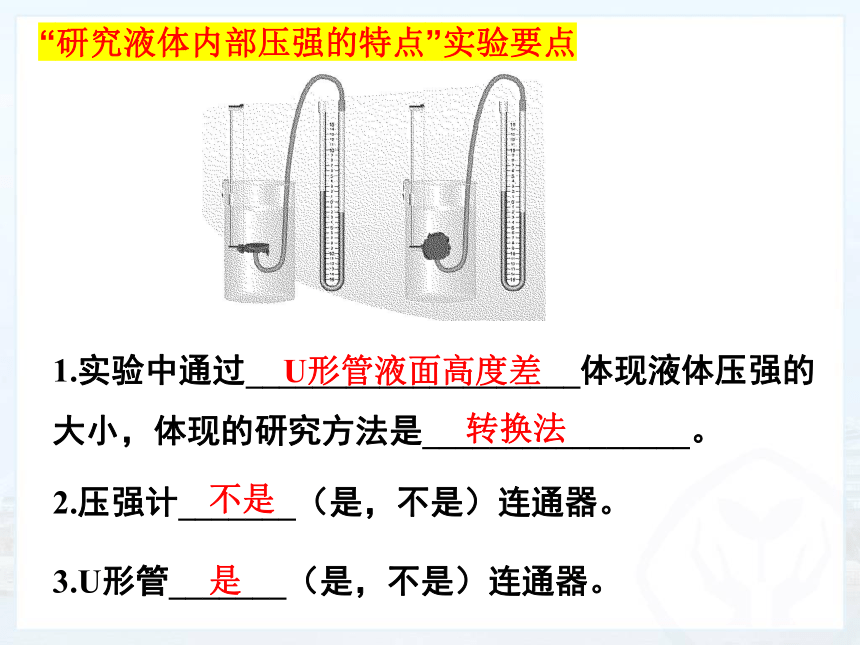

“研究液体内部压强的特点”实验要点
1.实验中通过____________________体现液体压强的大小，体现的研究方法是________________。
U形管液面高度差
转换法
2.压强计_______（是，不是）连通器。
不是
3.U形管_______（是，不是）连通器。
是

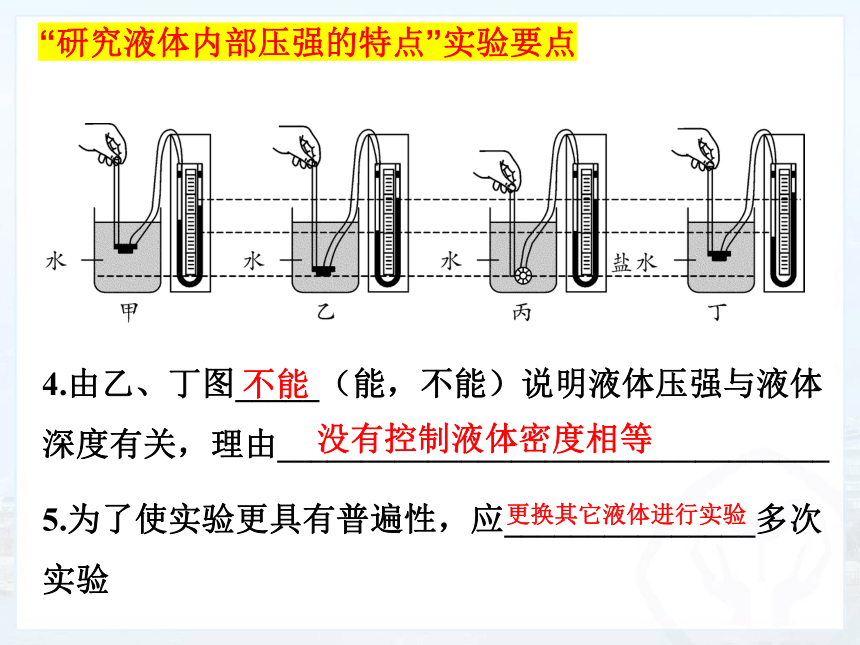

“研究液体内部压强的特点”实验要点
4.由乙、丁图_____（能，不能）说明液体压强与液体深度有关，理由_________________________________
不能
没有控制液体密度相等
5.为了使实验更具有普遍性，应_______________多次实验
更换其它液体进行实验
“研究液体内部压强的特点”实验要点
6.已知图乙中U形管左侧液柱高为4 cm，右侧液柱高为10 cm，则U形管底部受到的液体的压强为________Pa。
【拓展】橡皮管内气体的压强与外界气体压强之差为_______Pa.
1 000
600
“研究液体内部压强的特点”实验要点
7.保持探头在液体中深度不变，压强计换用更细的U形管，
U形管液面高度差大小________（变化）.
不变
水平桌面上一平底容器中间用隔板分成左右两部分，隔板中部有一圆孔用橡皮膜封闭．当左右两边分别注入两种不同的液体。
【橡皮膜凹凸问题】
1.此时_____（左，右）边液体产生的压强较大。
2.若慢慢往左侧加入该液体至液面超过右侧液面后橡皮膜恢复平整，则____（左，右）边液体密度较大。
【比较压力、压强问题】
甲乙丙容器底面积和质量相同，装有高度相同的同种液体
比较：
（1）液体对容器底部的压强_____________
（2）液体对容器底部压力_______________
（3）容器对水平面的压力_______________
（4）容器对水平面的压强_______________
三种形状容器液体对容器底压力F与液体重力G的大小关系
【比较压力、压强问题】拓展
甲乙丙容器底面积和质量相同，装有质量相同的不同液体
比较：
（1）液体对容器底部的压强_____________
（2）液体对容器底部压力_______________
（3）容器对水平面的压力_______________
（4）容器对水平面的压强_______________
将装满液体的密闭容器倒置，分析下列变化：
（1）液体对容器底部的压强P1__________
（2）液体对容器底部的压力F1__________
（3）容器对桌面的压力F2______________
（4）容器对桌面压强P2________________
【比较压力、压强问题】
【比较压力、压强问题】
将未装满液体的密闭容器倒置，分析下列变化：
（1）液体对容器底部的压强P1__________
（2）液体对容器底部的压力F1__________
（3）容器对桌面的压力F2_________
（4）容器对桌面压强P2___________
倒置后液面未画出
