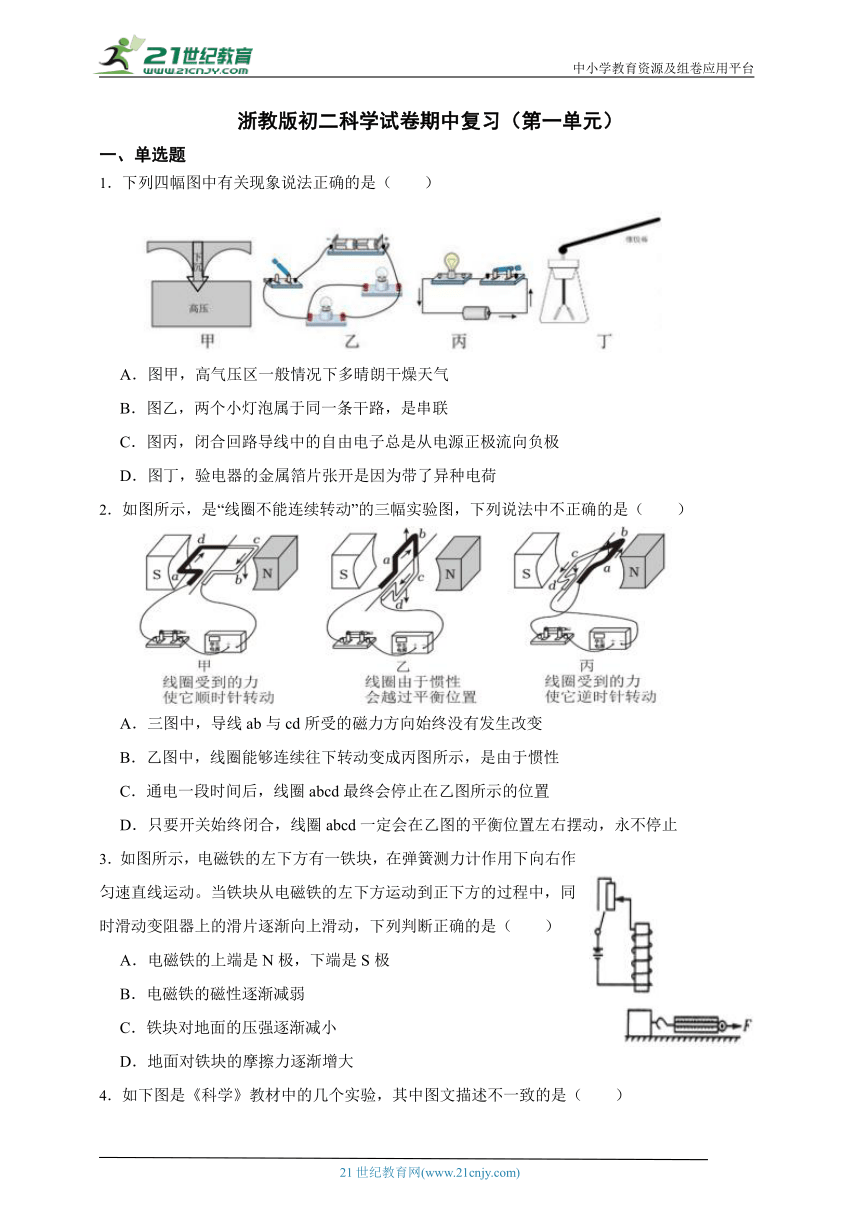

浙教版初二科学试卷期中复习（第一单元）
一、单选题
1．下列四幅图中有关现象说法正确的是（　　）
A．图甲，高气压区一般情况下多晴朗干燥天气
B．图乙，两个小灯泡属于同一条干路，是串联
C．图丙，闭合回路导线中的自由电子总是从电源正极流向负极
D．图丁，验电器的金属箔片张开是因为带了异种电荷
2．如图所示，是“线圈不能连续转动”的三幅实验图，下列说法中不正确的是（　　）
A．三图中，导线ab与cd所受的磁力方向始终没有发生改变
B．乙图中，线圈能够连续往下转动变成丙图所示，是由于惯性
C．通电一段时间后，线圈abcd最终会停止在乙图所示的位置
D．只要开关始终闭合，线圈abcd一定会在乙图的平衡位置左右摆动，永不停止
3．如图所示，电磁铁的左下方有一铁块，在弹簧测力计作用下向右作匀速直线运动。当铁块从电磁铁的左下方运动到正下方的过程中，同时滑动变阻器上的滑片逐渐向上滑动，下列判断正确的是（　　）
A．电磁铁的上端是N极，下端是S极
B．电磁铁的磁性逐渐减弱
C．铁块对地面的压强逐渐减小
D．地面对铁块的摩擦力逐渐增大
4．如下图是《科学》教材中的几个实验，其中图文描述不一致的是（　　）

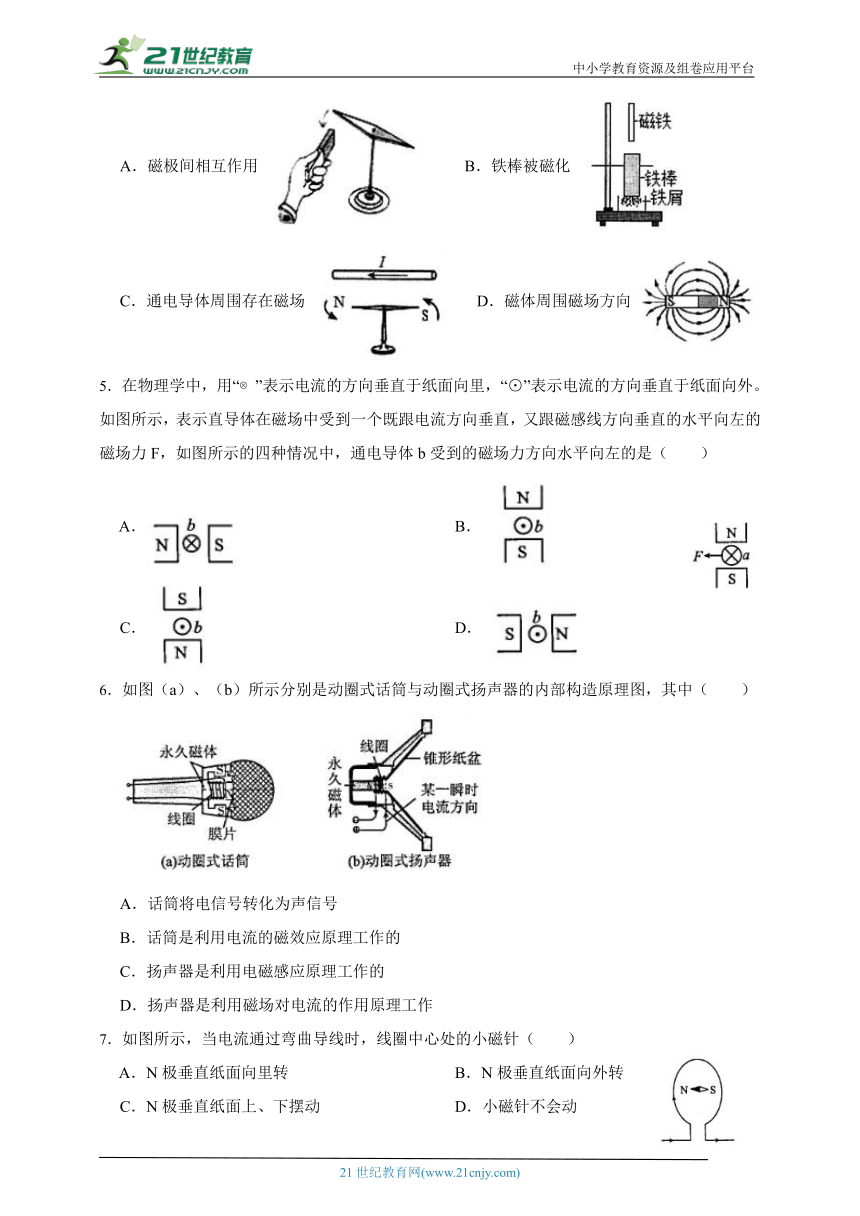

A．磁极间相互作用 B．铁棒被磁化
C．通电导体周围存在磁场 D．磁体周围磁场方向
5．在物理学中，用“ ”表示电流的方向垂直于纸面向里，“⊙”表示电流的方向垂直于纸面向外。如图所示，表示直导体在磁场中受到一个既跟电流方向垂直，又跟磁感线方向垂直的水平向左的磁场力F，如图所示的四种情况中，通电导体b受到的磁场力方向水平向左的是（　　）
A． B．
C． D．
6．如图（a）、（b）所示分别是动圈式话筒与动圈式扬声器的内部构造原理图，其中（　　）
A．话筒将电信号转化为声信号
B．话筒是利用电流的磁效应原理工作的
C．扬声器是利用电磁感应原理工作的
D．扬声器是利用磁场对电流的作用原理工作
7．如图所示，当电流通过弯曲导线时，线圈中心处的小磁针（　　）
A．N极垂直纸面向里转 B．N极垂直纸面向外转
C．N极垂直纸面上、下摆动 D．小磁针不会动

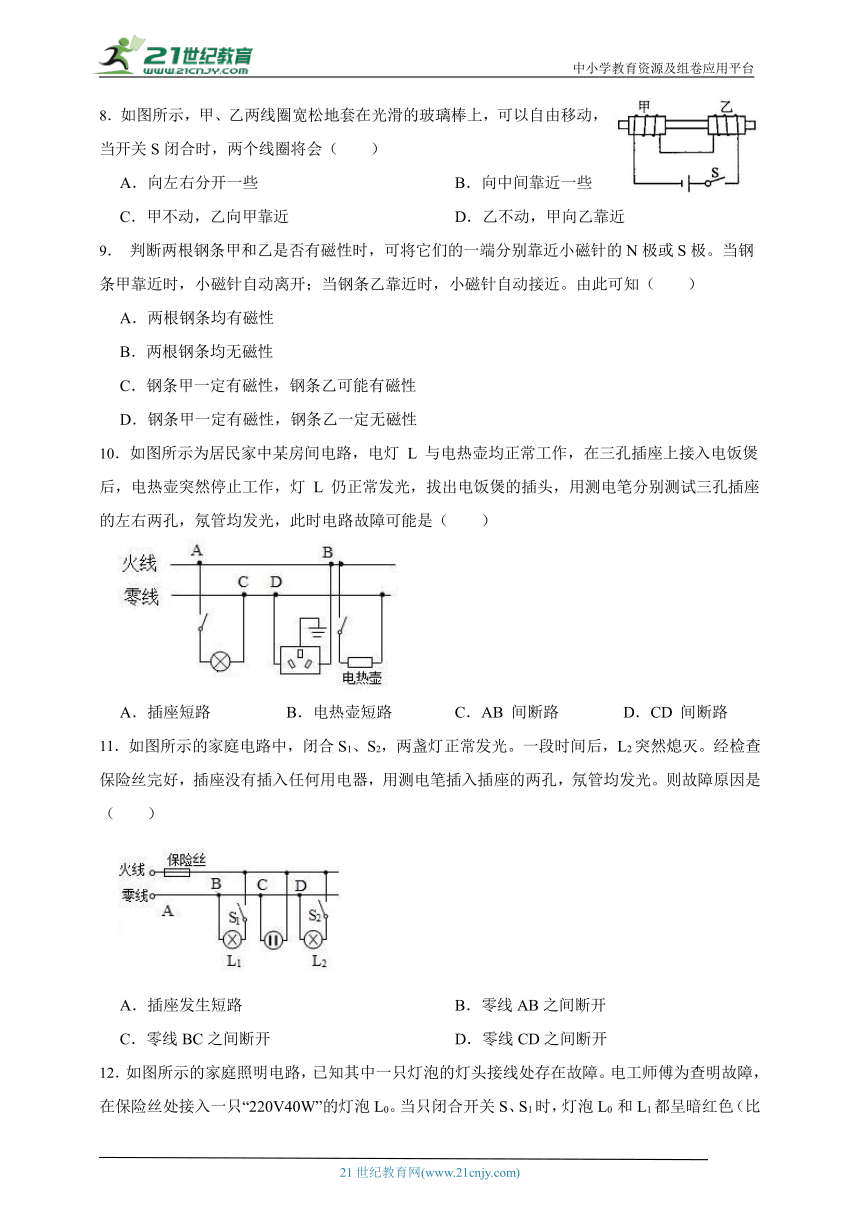

8．如图所示，甲、乙两线圈宽松地套在光滑的玻璃棒上，可以自由移动，当开关S闭合时，两个线圈将会（　　）
A．向左右分开一些 B．向中间靠近一些
C．甲不动，乙向甲靠近 D．乙不动，甲向乙靠近
9． 判断两根钢条甲和乙是否有磁性时，可将它们的一端分别靠近小磁针的N极或S极。当钢条甲靠近时，小磁针自动离开；当钢条乙靠近时，小磁针自动接近。由此可知（　　）
A．两根钢条均有磁性
B．两根钢条均无磁性
C．钢条甲一定有磁性，钢条乙可能有磁性
D．钢条甲一定有磁性，钢条乙一定无磁性
10．如图所示为居民家中某房间电路，电灯 L 与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯 L 仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均发光，此时电路故障可能是（　　）
A．插座短路 B．电热壶短路 C．AB 间断路 D．CD 间断路
11．如图所示的家庭电路中，闭合S1、S2，两盏灯正常发光。一段时间后，L2突然熄灭。经检查保险丝完好，插座没有插入任何用电器，用测电笔插入插座的两孔，氖管均发光。则故障原因是（　　）
A．插座发生短路 B．零线AB之间断开
C．零线BC之间断开 D．零线CD之间断开

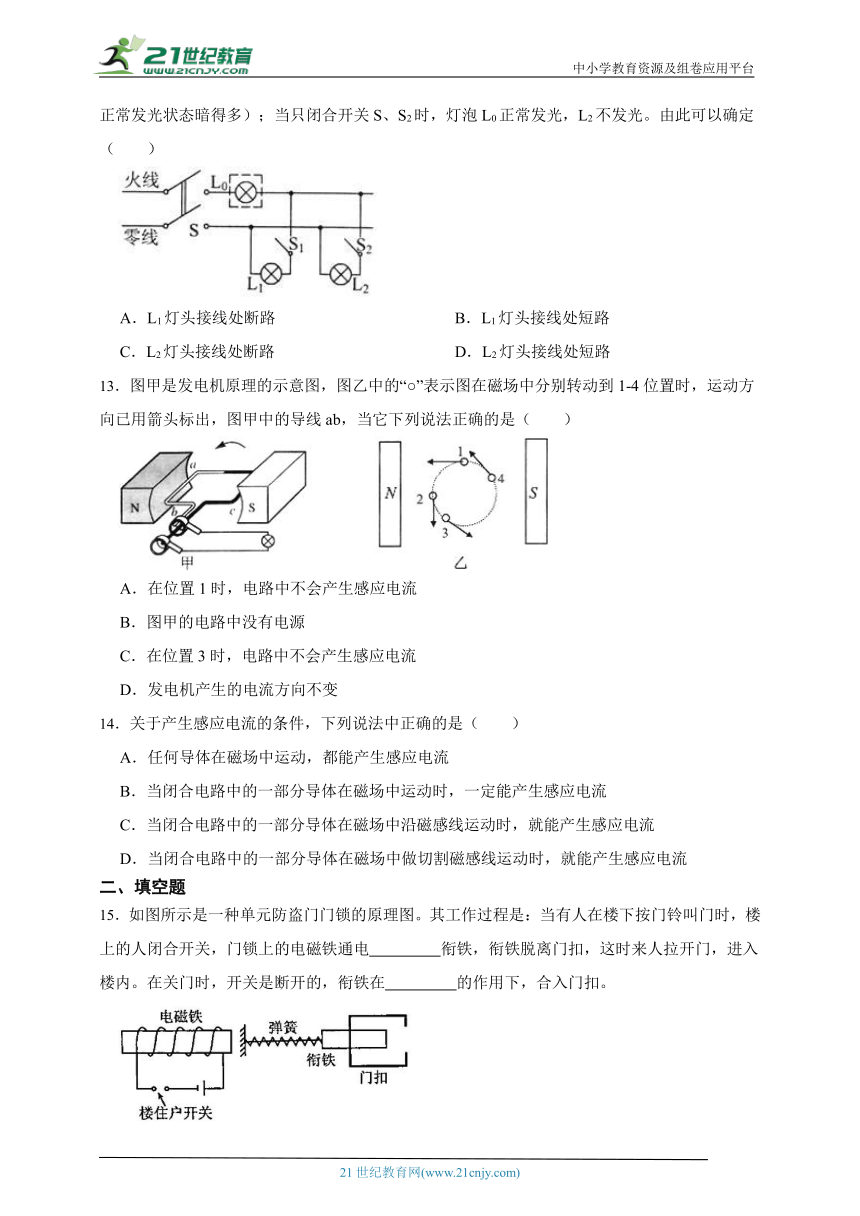

12．如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障。电工师傅为查明故障，在保险丝处接入一只“220V40W”的灯泡L0。当只闭合开关S、S1时，灯泡L0 和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光。由此可以确定（　　）
A．L1灯头接线处断路 B．L1灯头接线处短路
C．L2灯头接线处断路 D．L2灯头接线处短路
13．图甲是发电机原理的示意图，图乙中的“○”表示图在磁场中分别转动到1-4位置时，运动方向已用箭头标出，图甲中的导线ab，当它下列说法正确的是（　　）
A．在位置1时，电路中不会产生感应电流
B．图甲的电路中没有电源
C．在位置3时，电路中不会产生感应电流
D．发电机产生的电流方向不变
14．关于产生感应电流的条件，下列说法中正确的是（　　）
A．任何导体在磁场中运动，都能产生感应电流
B．当闭合电路中的一部分导体在磁场中运动时，一定能产生感应电流
C．当闭合电路中的一部分导体在磁场中沿磁感线运动时，就能产生感应电流
D．当闭合电路中的一部分导体在磁场中做切割磁感线运动时，就能产生感应电流
二、填空题
15．如图所示是一种单元防盗门门锁的原理图。其工作过程是：当有人在楼下按门铃叫门时，楼上的人闭合开关，门锁上的电磁铁通电　 　衔铁，衔铁脱离门扣，这时来人拉开门，进入楼内。在关门时，开关是断开的，衔铁在　 　的作用下，合入门扣。

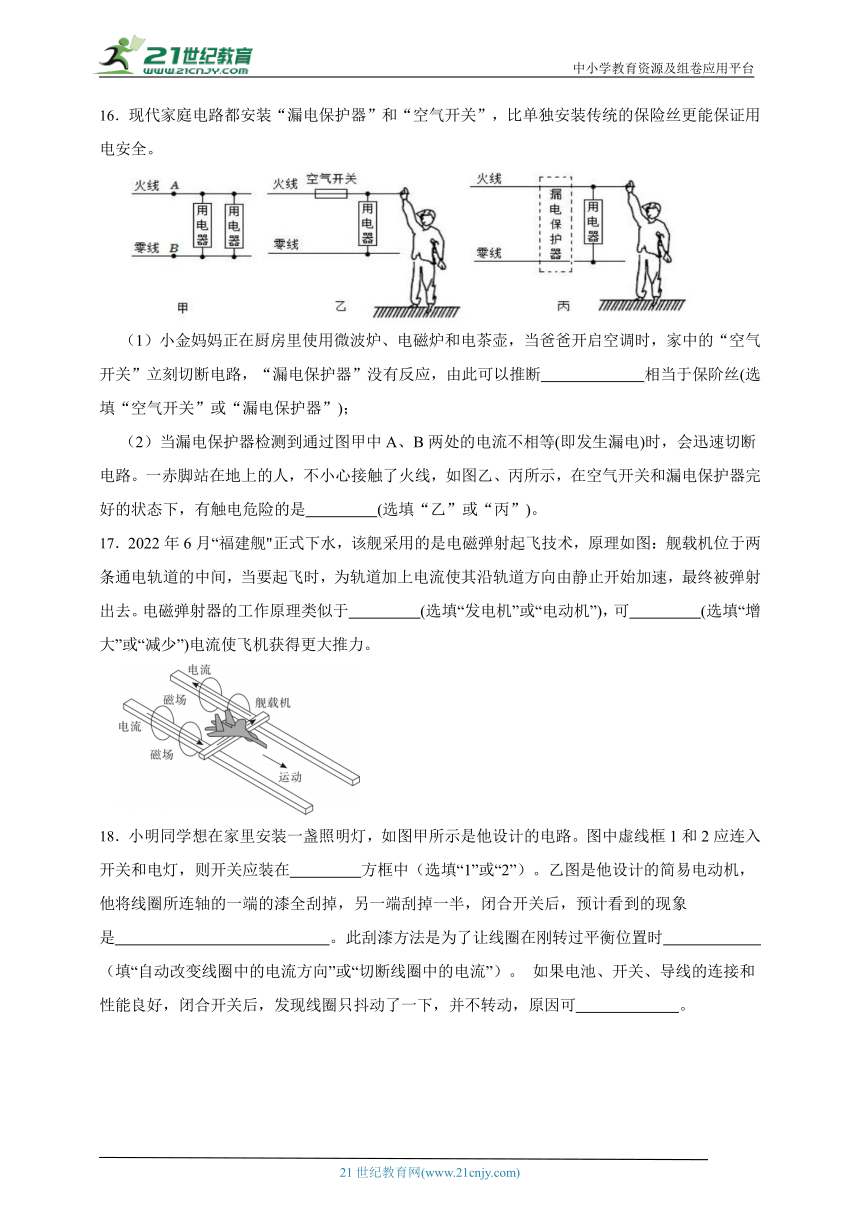

16．现代家庭电路都安装“漏电保护器”和“空气开关”，比单独安装传统的保险丝更能保证用电安全。
（1）小金妈妈正在厨房里使用微波炉、电磁炉和电茶壶，当爸爸开启空调时，家中的“空气开关”立刻切断电路，“漏电保护器”没有反应，由此可以推断　 　相当于保阶丝(选填“空气开关”或“漏电保护器”)；
（2）当漏电保护器检测到通过图甲中A、B两处的电流不相等(即发生漏电)时，会迅速切断电路。一赤脚站在地上的人，不小心接触了火线，如图乙、丙所示，在空气开关和漏电保护器完好的状态下，有触电危险的是　 　(选填“乙”或“丙”)。
17．2022年6月“福建舰"正式下水，该舰采用的是电磁弹射起飞技术，原理如图：舰载机位于两条通电轨道的中间，当要起飞时，为轨道加上电流使其沿轨道方向由静止开始加速，最终被弹射出去。电磁弹射器的工作原理类似于　 　(选填“发电机”或“电动机”)，可　 　(选填“增大”或“减少”)电流使飞机获得更大推力。
18．小明同学想在家里安装一盏照明灯，如图甲所示是他设计的电路。图中虚线框1和2应连入开关和电灯，则开关应装在　 　方框中（选填“1”或“2”）。乙图是他设计的简易电动机，他将线圈所连轴的一端的漆全刮掉，另一端刮掉一半，闭合开关后，预计看到的现象是　 　。此刮漆方法是为了让线圈在刚转过平衡位置时　 　（填“自动改变线圈中的电流方向”或“切断线圈中的电流”）。 如果电池、开关、导线的连接和性能良好，闭合开关后，发现线圈只抖动了一下，并不转动，原因可　 　。
19． 如图所示是动圈式话筒的结构示意图。 当你对着话筒说话或唱歌时，人的声带由于　 　产生的声音，通过　 　传播到膜片，使与膜片相连的线圈跟着一起　 　，线圈在磁场中的这种运动，能产生随声音的变化而变化的　 　，经放大后，通过扬声器（喇叭）还原成声音。线圈在运动中能量的转化情况是　 　。
20．图示实验装置中，磁体和导体棒均水平放置，断开S2、闭合S1，使导体棒水平向右运动，电流表G的指针向右偏，这是　 　现象，为使G的指针向左偏，可使导体棒向　 　运动，断开S1、闭合S2，导体棒能运动起来，依此可制成　 　（选填“电动机”或“发电机”）
21．如图所示，盛水烧杯中漂浮着一个空心铁球，放置在电磁铁上，当闭合开关S后，电磁铁A端为　 　极(选填”N”或”S”)，将滑动变阻．器的滑片P向右滑动时，烧杯中的水面会　 　(选填“上升”、”下降”或”不变”)。根据水面的升降可以判断电磁铁的磁性强弱变化，这种方法就是科学上常用的　 　(选填”控制变量法”、”类比法”或”转换法”)
三、实验探究题
22．小山同学对手机无线充电的原理感到好奇。查阅资料后得知：充电时充电器内的发射线圈产生磁场，手机内的接收线圈会产生感应电流给电池充电，结构如图甲。学过电磁感应原理的小山同学提出质疑：手机和充电器在充电过程中都不动，并没有做切割磁感线运动，为何会产生感应电流？对此，她设计了图乙实验进行验证。
操作序号 开关及滑动变阻器状态 灵敏电流计指针偏转方向
1 开关由断开变为闭合 向左
2 开关由闭合变为断开 向右
3 开关闭合时，滑片向左移动 向左
4 开关闭合时，滑片向右移动 向右
5 开关闭合后，滑片不移动 不偏转
6 改变电源正负极，闭合开关，滑片向左移动 向左
7 改变电源正负极，闭合开关，滑片向右移动 向右
（1）闭合开关后灵敏电流计指针并没有发生偏转，小山认为，可能是P线圈中的感应电流过小原因是Q线圈的磁性过小，于是将变阻器滑片向　 　移。他这样做是基于假设：感应电流大小与磁场强弱有关。
（2）滑片移动后，仍未观察到指针偏转，但再断开开关、闭合开关、移动滑片时灵敏电流计指针有明显偏转。请教科学老师后得知：当闭合电路围成的平面内磁感线数量发生改变时，电路中就能产生感应电流。请根据上述事实，解释丙图实验中导体ab上下运动时，闭合电路中无法产生感应电流的原因　 　。
（3）小山发现不同情况下灵敏电流计指针偏转方向不同。她猜测与Q线圈中的电流方向改变有关。于是进行实验并记录现象。小海认为小山的说法并不正确，表格中的　 　（填操作序号）这两次实验可成为小海作出这个判断的理由。
23．某学校开展项目化学习挑战赛——为夜跑者设计制作节能夜跑灯。
[项目要求]设计制作节能夜跑灯，将日常跑步产生的机械能转化为电能使LED灯发光。
[提供器材]塑料水管、胶塞、圆柱形强磁体、漆包线、LED灯(额定电压为0.54V)
线圈匝数 50匝 100匝 150匝 200匝
磁体LED灯 0.18V 0.36V 0.54V 0.72V
（1）某学习小组用磁性相同的磁体，以相同的速度切割磁感线，探究感应电压大小和线圈匝数关系，具体数据如表所示，根据表中数据分析，在其他条件不变的情况下，该小组同学至少要绕制　 　匝线圈，才能使额定电压为0.54V的LED灯正常发光。
（2）图甲为学习小组制作好的节能夜跑灯的结构图，磁体放在塑料水管中，随着手臂摆切可以移动，线圈缠绕在塑料水管外壳并与LED灯构成闭合电路，请分析：夜跑灯安达到最亮时，应佩带在图乙手臂A、B中的哪个部位，并简述理由：
　。
24．针对“感应电流的大小与哪些因素有关”这一问题，小乐进行了如下探究：
建立猜想：导体切割磁感线运动的速度越大，感应电流越大。
实验装置：如图所示，足够大的蹄形磁休放在水平面上
绝缘硬棒ab、cd可拉动导体PQ水平向右运动(导体PQ运动区域的磁场强度相同)。
（1）小乐建立上述猜想的依据是：导体切割磁感线运动的速度越大，动能就越大，转化成的　 　能就越多。
（2）小乐利用上述实验装置，进行如下操作：让导体PQ先后以　 　(填“相同”或“不同”)的速度水平向右运动；同一次实验，应使导体PQ做　 　(填“匀速”或“变速")运动。
（3）若小乐的猜想正确，则观察到的现象是
　 　。
25．如图是小宇家的部分照明电路图。
（1）该电路中接错的元件是　 　(填写元件符号名称)。
（2）一天小宇发现灯L不亮了，而灯泡没坏。于是他闭合开关S，用测电笔分别测试a、b、……f各点，发现测试a、b、c三点时测电笔氖管发光，而测试d、e、f时不发光。这说明　 　两点间发生了　 　，于是他很快修好了该电路。
（3）星期六晚上，小宇正在家里看电视，突然电灯、电视机都停止工作，聪明的小宇立刻用测电笔进行测试，他测出家里的插座的两个孔都能使氖管发光，小宇感到很纳闷。请你帮他分析一下，其原因可能是　 　。
四、解答题
26．某城市已经有旧小区加装了电梯，解决老年人的出行困难。出于安全考虑，电梯都设置超载自动报警系统，其工作原理如图甲所示。当压敏电阻R2受到的压力F增大时，其阻值减小（如图2所示），控制电路中的电流增大，电磁铁的磁性增强，当电磁铁线圈电流增大至20毫安时，衔铁被电磁铁吸住，电铃发出警报声，电梯超载。
（1）根据要求将图甲的工作电路连接完整；
（2）已知控制电路的电源电压U为8伏，保护电压R1为200欧。若该电梯厢内乘客总质量为800千克时，通过计算说明电梯是否超载。（电梯底架自重和电磁铁线圈的阻值都忽略不计）
27．如图所示装置，闭合开关，用外力使导体棒ab水平向右运动，发现导体棒cd也随之运动起来。此装置中：
（1）甲部分发生的是　 　现象，该过程将机械能转化为　 　能。
（2）有一种“车窗爆破器”，已经开始陆续安装在厦门市的BRT公交车的窗玻璃上，其原理：当爆破器中的线圈有电流通过时，爆破器中的“钨钢头”会产生一个瞬间的冲击力。上述过程中的能量转化是将电能转化为　 　能，上图中　 　（填“甲”或“乙”）部分的能量转化与这一过程是相同的。
28．用传感器进行自动控制时，常常要用到继电器，某光敏电阻的阻值R与光强E的关系如图甲所示。试用笔画线代替导线在图乙中设计一个用光敏电阻来控制路灯的实验电路图，要求：光暗时灯亮，光亮时灯熄灭。可供选择的仪器如下：光敏电阻、小灯泡、学生电源、继电器、滑动变阻器、开关、导线等。
答案解析部分
1．【答案】A
2．【答案】D
3．【答案】C
4．【答案】D
5．【答案】C
6．【答案】D
7．【答案】A
8．【答案】A
9．【答案】C
10．【答案】D
11．【答案】C
12．【答案】D
13．【答案】A
14．【答案】D
15．【答案】吸引；弹簧
16．【答案】（1）空气开关
（2）乙
17．【答案】电动机；增大
18．【答案】2；线圈往一个方向不停转动；切断线圈中的电流；电流太小
19．【答案】振动；空气；振动（或运动）；电流；机械能转化为电能
20．【答案】电磁感应；左；电动机
21．【答案】S；下降；转换法
22．【答案】（1）左
（2）该闭合电路中磁感线数量不变
（3）3、6
23．【答案】（1）150
（2）B位置，前后甩臂过程中，磁体由于惯性前后运动，不断切割磁感线，闭合电路产生感应电流
24．【答案】（1）电
（2）不同；匀速
（3）PQ向右运动速度越大，灵敏电流表的指针偏转角度越大
25．【答案】（1）S2
（2）c、d；断路
（3）进户零线断路
26．【答案】（1）
（2）控制电路中的设定电流为20mA，由欧姆定律得，控制电路超载时的总电阻为∶，控制电路中两电阻串联，由串联电路中的电阻规律知：R总=R1+R2，则R2=R总-R1=400Ω-200Ω=200Ω，由图乙知，R2=200Ω时，电梯的载重为9000N，当该电梯厢内乘客总质量为800千克时，电梯厢内乘客总重力为：G=mg=800kg×10N/kg=8000N<9000N，说明电梯没有超载。
27．【答案】（1）电磁感应；电
（2）机械（动）；乙
28．【答案】
