项目二 深入认知各部件

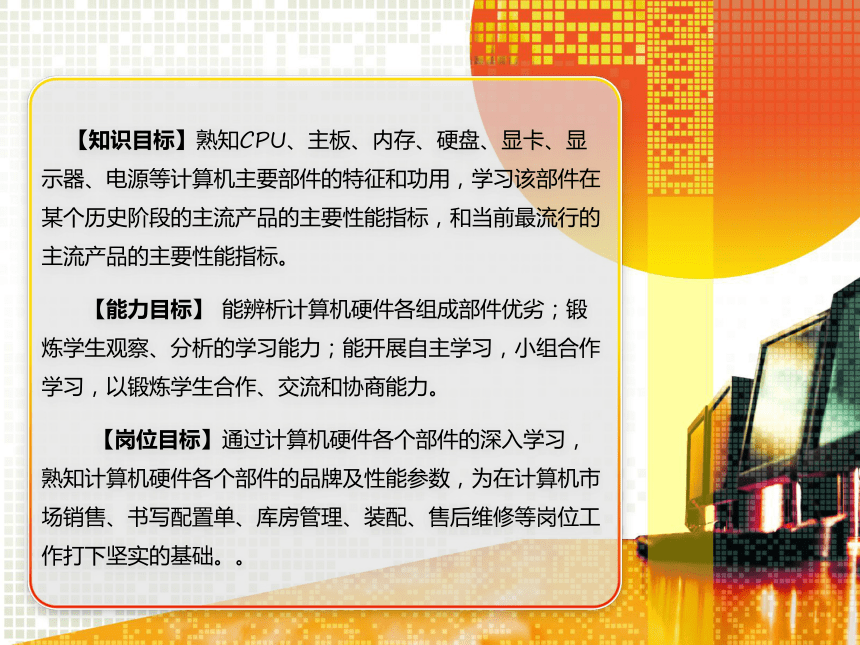

【知识目标】熟知CPU、主板、内存、硬盘、显卡、显示器、电源等计算机主要部件的特征和功用，学习该部件在某个历史阶段的主流产品的主要性能指标，和当前最流行的主流产品的主要性能指标。
【能力目标】 能辨析计算机硬件各组成部件优劣；锻炼学生观察、分析的学习能力；能开展自主学习，小组合作学习，以锻炼学生合作、交流和协商能力。
【岗位目标】通过计算机硬件各个部件的深入学习，熟知计算机硬件各个部件的品牌及性能参数，为在计算机市场销售、书写配置单、库房管理、装配、售后维修等岗位工作打下坚实的基础。。
【学习内容】
认知CPU
了解CPU的性能指标
【任务描述】
CPU是计算机的核心，其地位最重要、结构最复杂，本次任务我们就深入认知CPU，学习CPU的功用、CPU的历史，认识CPU的系列中历史上曾经流行和当今正流行的主流产品、通过比较感知CPU的发展速度，并掌握CPU的内置GPU、核心/线程数量、总线频率、制作工艺、L2/ L3缓存等性能参数的含义。

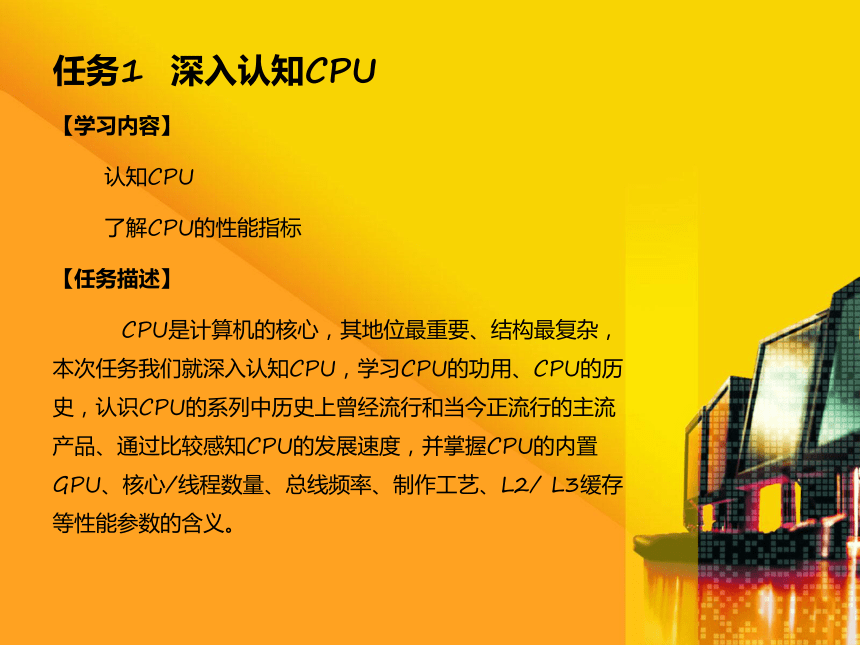

任务1 深入认知cpu

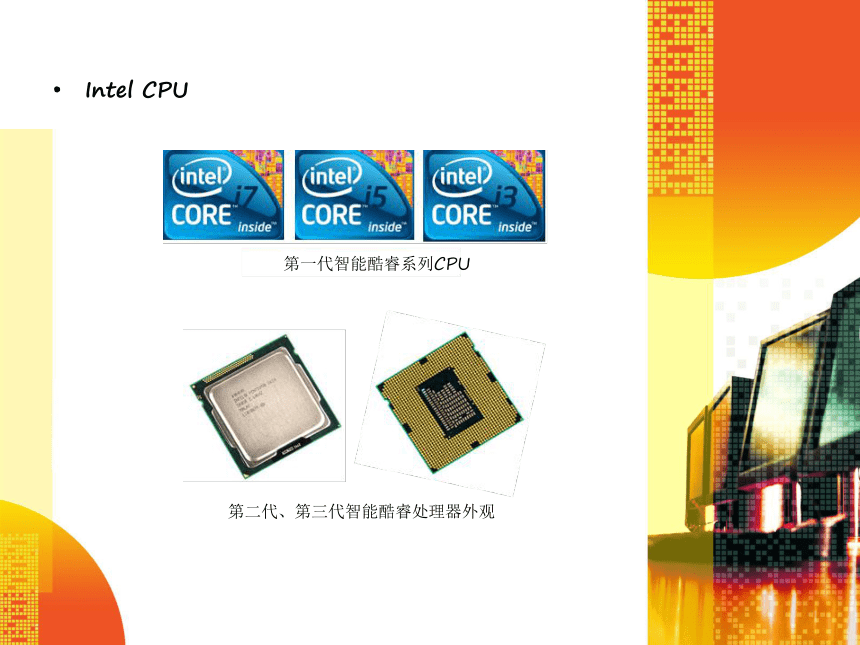

Intel CPU
第二代、第三代智能酷睿处理器外观
第一代智能酷睿系列CPU

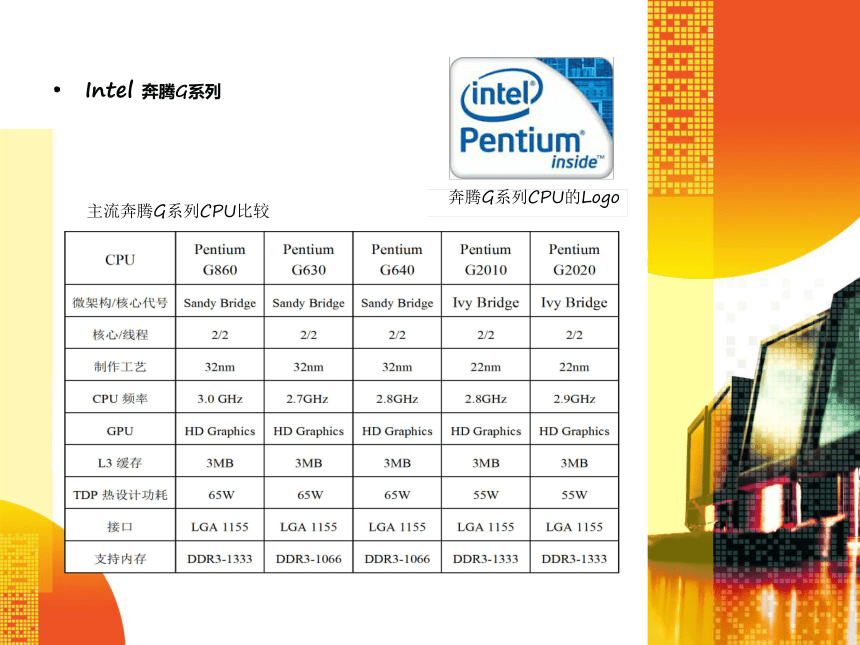

Intel 奔腾G系列
主流奔腾G系列CPU比较
奔腾G系列CPU的Logo

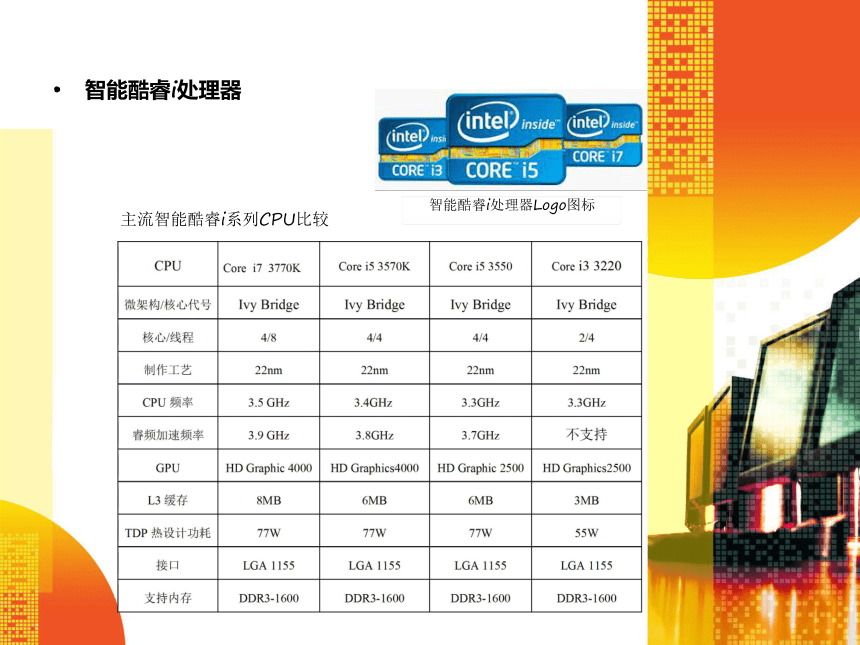

智能酷睿i处理器
主流智能酷睿i系列CPU比较
智能酷睿i处理器Logo图标

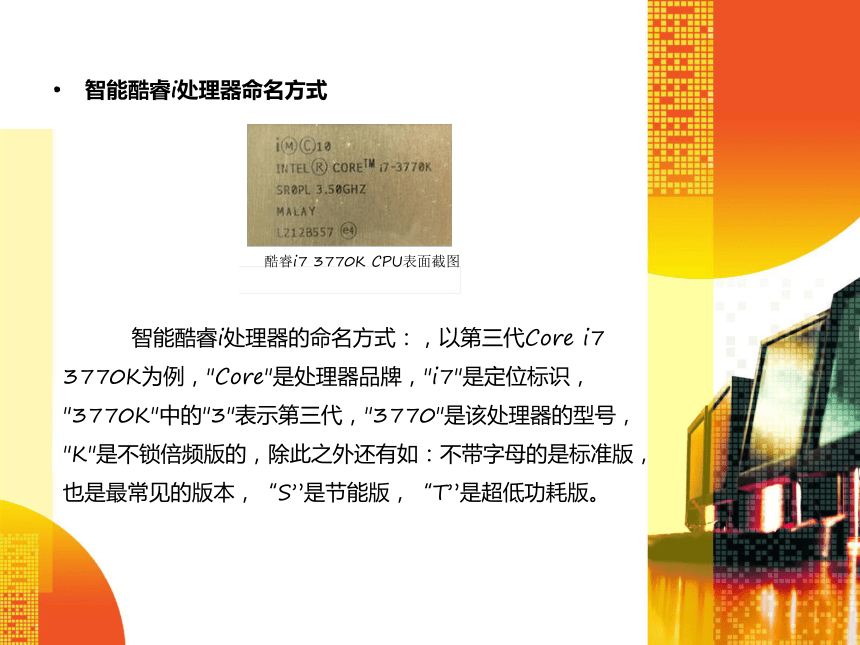

智能酷睿i处理器命名方式
智能酷睿i处理器的命名方式：，以第三代Core i7 3770K为例，"Core"是处理器品牌，"i7"是定位标识，"3770K"中的"3"表示第三代，"3770"是该处理器的型号，"K"是不锁倍频版的，除此之外还有如：不带字母的是标准版，也是最常见的版本，“S”是节能版，“T”是超低功耗版。
酷睿i7 3770K CPU表面截图

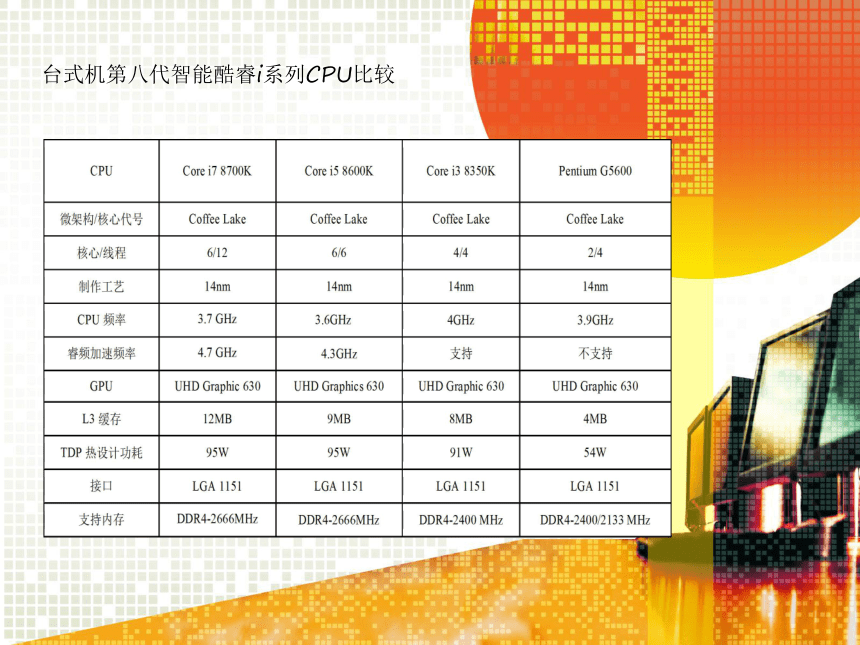

台式机第八代智能酷睿i系列CPU比较

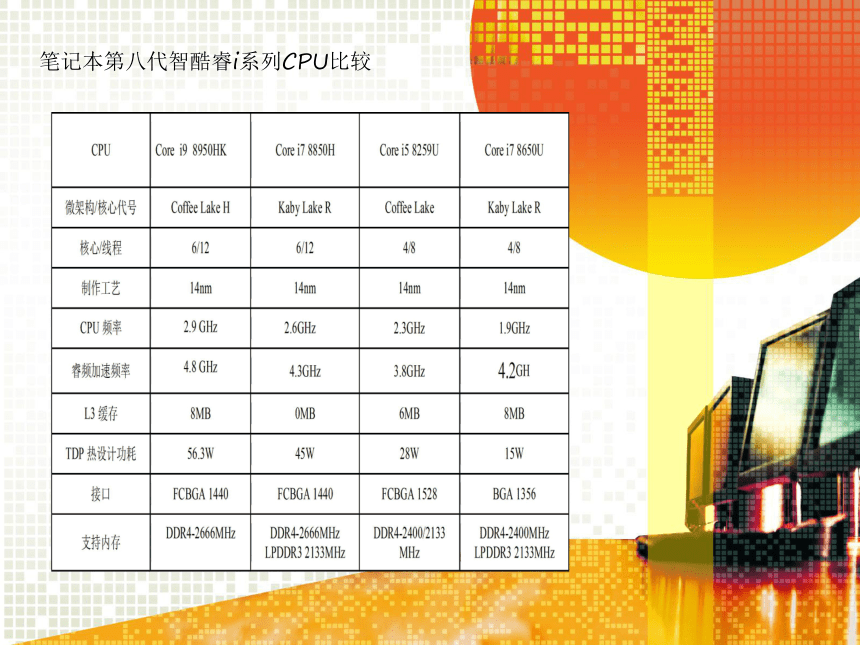

笔记本第八代智酷睿i系列CPU比较

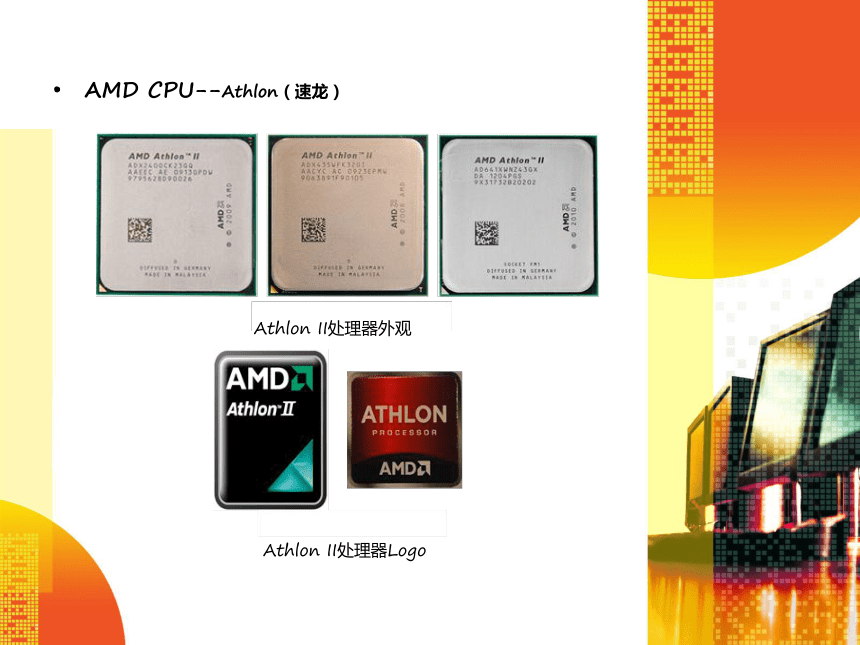

AMD CPU--Athlon（速龙）
Athlon II处理器外观
Athlon II处理器Logo
AMD CPU--Athlon（速龙）

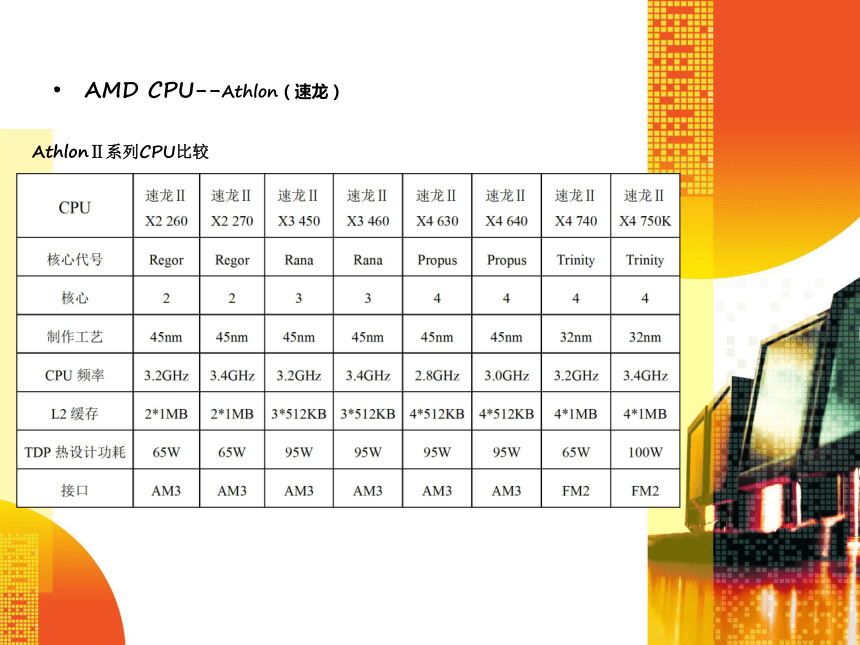

AthlonⅡ系列CPU比较

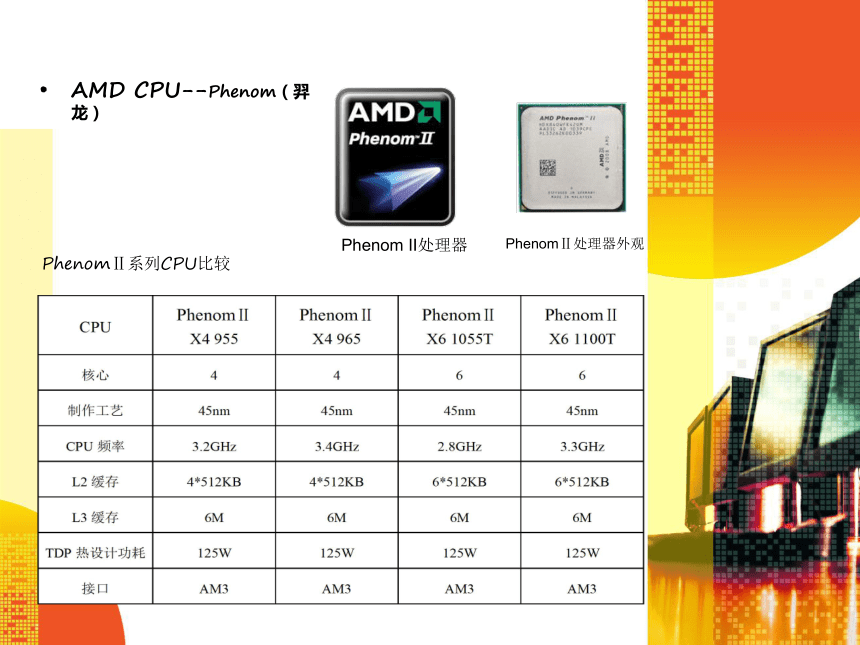

AMD CPU--Phenom（羿龙）
Phenom II处理器
PhenomⅡ处理器外观
PhenomⅡ系列CPU比较
AMD CPU--AMD FX
FX系列处理器的Logo
FX系列CPU比较
AMD CPU--AMD APU
APU系列CPU比较
AMD Ryzen系列CPU比较
CPU的性能指标
CPU架构（核心代码）
制造工艺
32位与64位CPU
主频、倍频、外频、超频
核心数、线程数
缓存（Cache）
TDP热设计功耗（Thermal Design Power）
超线程技术（Hyper-Threading，简称HT）
Intel睿频加速(Turbo Boost)与 AMD动态超频（Turbo CORE）
【学习内容】
主板的结构、主板的分类与厂家、主板的性能指标、内存的分类、内存的性能指标
【任务描述】
主板是计算机内部最大的一个部件，计算机所有的信息都要通过主板来进行处理和传送，同时主板还承担了各个部件的固定、输入/输出的控制、电源的传输等功能。内存是计算机内部进行数据存储的重要部件。本次任务我们就学习主板和内存的分类，了解主板的芯片组和一些知识，会鉴别和选择主板。了解内存的种类和参数，并在组装时正确选择内存。
【任务准备】
每组准备一片主板和一条内存，如果条件允许，可以准备几个型号不同的主板和内存。
任务2 深入认知主板与内存
深入认知主板
Intel Core CPU插槽
CPU插槽
Intel CPU插槽
AMD CPU插槽
深入认知主板--内存插槽
主板上的双通道内存插槽
主板上SATA接口
深入认知主板--SATA接口
深入认知主板--扩展插槽
深入认知主板--I/O背板接口
深入认知内存
内存就是主板上的存储部件，CPU直接与之沟通，用其存储当前正在使用的（即执行中）的数据和程序。它的物理实质就是一组或多组具备数据输入输出和数据存储功能的集成电路。
深入认知内存--DDR内存
DDR内存，也称DDR SDRAM(Double Data Rate Synchronous Dynamic RAM)，原文的意思是比前一代的内存SDRAM多“两倍速率”。这是由于SDRAM内存仅在时钟频率周期的“上升波段”时才能传输数据。而DDR内存在一个频率周期的“上升波段”与“下降波段”都能传送数据。
DDR2
DDR3
DDR4
主板芯片组是主板的灵魂。北桥芯片主要负责CPU与内存之间的数据交换和传输，它直接决定着主板可以支持什么CPU和内存。南桥芯片则负责着与低速率传输设备之间的联系。
知识链接—主板芯片组
内存常用参数为容量、主频、时序参数、模块名称和内存电压。
知识链接—内存的主要性能参数
集成主板又称整合主板，主要就是集成了图形处理单元、音频、网卡等功能。也就是说，显示卡、声卡、网卡等扩展卡都做到主板上了。
近两年，随着Intel、AMD两家公司CPU的发展趋势来看，两家公司都在各自主板芯片组中不再集成显卡了，重心都转向集成在CPU里。
拓展与提高—主板集成技术
拓展与提高--双通道和三通道内存技术
所谓双通道，就是芯片组可在两个不同的数据通道上分别寻址、读取数据。这两个相互独立工作的内存通道依附于两个独立并行工作的内存控制器下。
任务3 深入认知硬盘与板卡
【学习内容】
硬盘的原理与分类
硬盘的主要性能参数
显示卡的主要性能参数
【任务描述】
硬盘作为一台计算机的存储中心，其重要地位不言而喻。本次任务我们将学习硬盘的简单原理、分类和技术指标。
在计算机上有多种接口板卡用于计算机的人机交互和性能提升，显卡、声卡和网卡是三种最常见的板卡，本次任务主要介绍显卡。
【任务准备】
每人或每组一台完整计算机，硬盘和显卡各一块。
认识硬盘
当前我们所用的硬盘大都属于“温彻斯特”技术类型的硬盘，“密封、固定并高速旋转的镀磁盘片、磁头沿盘片径向移动”是“温彻斯特”硬盘技术的精髓。硬盘主要由：盘片，磁头，盘片转轴及控制电机，磁头控制器，数据转换器，接口，缓存等几个部分组成。
SATA硬盘
SATA是Serial ATA的缩写，即串行ATA，由于采用串行方式传输数据而得名， SATA总线使用嵌入式时钟信号，具备了更强的纠错能力，这在很大程度上提高了数据传输的可靠性。串行接口还具有结构简单、支持热插拔的优点。现在，SATA分别有SATA 1.5Gbit/s、SATA 2.0 3Gbit/s和SATA3.0 6Gbit/s三种规格。目前市场主流硬盘均为SATA3.0 6Gbit/s规格的。
认知显卡
显示卡用于控制电脑的图形输出，负责将CPU送出的影象数据处理成显示器可识别的格式，再送至显示器形成图象。
显卡主要由显示芯片（图形处理芯片，Graphic Processing Unit）、显存、数模转换器（RAMDAC）、VGA BIOS、接口等几部分组成。
认识显卡
知识链接—硬盘主要性能参数
（1）硬盘的容量
硬盘容量是最重要的性能指标，是指可以存储的数据容量，单位为GB或TB。
（2）硬盘转速
硬盘中的盘片每分钟旋转速度称为硬盘的转速，单位是RPM。
（3）硬盘的缓存存储器
硬盘缓存是指硬盘内部的高速存储器，目前主流硬盘的缓存主要有16MB、32MB、64MB几种。
（4）平均寻道时间
平均寻道时间是指磁头从得到指令到寻找到数据所在磁道的时间，它描述硬盘读取数据的能力，以毫秒为单位。
知识链接—显卡芯片
显卡芯片（GPU），即图形处理芯片。
现在市场上的显卡大多采用nVIDIA和AMD两家公司的图形处理芯片，nVIDIA公司Logo图标如图3-28所示。目前市场主流的显卡芯片有nVIDIA的 GTX680、GTX650、GTX550和AMD的Radeon HD7970、Radeon HD7750、Radeon HD6850、Radeon HD6570等等，显卡芯片的命名代表着产品的系列的分级以及所面向市场的定位。
知识链接—显卡芯片
nVIDIA图形芯片的命名，以nVIDIA图形芯片GTX650Ti为例。“GTX”为中高端产品，而低端使用GT命名；第一数字“6”代表产品系列，即GeForce 600系列，是nVIDIA公司2012年推出的最新的第十四代GeForce显示芯片；第二位则代表该系列产品定位，一般5以下为面向低端入门级，6以上主要面向高端游戏玩家。此外还有一个产品细分，同型号带Ti后缀为更高一级显卡，如GTX650Ti>GTX650。
知识链接—显卡芯片
AMD图形芯片的命名。AMD显卡芯片的前身是ATI显卡芯片，2006年被AMD收购，AMD Radeon HD使用什么样的数字命名与架构无关，而是代表性能等级。
以AMD Radeon HD 7750为例，其中第一位“7”代表显卡代数，即HD7000系列，是目前AMD推出的最新的性能最优的显卡芯片。第二位则代表该系列产品定位，8以上代表的是高端产品，如RadeonHD7970，通常采用的是最顶级的核心；7代表的是中端级别的产品；6以下主要面向中低端入门级。
【学习内容】
认知显示器
了解机箱、电源、移动存储等。
【任务描述】
显示器做为计算机默认的输出设备是十分重要。另外其它各类外部设备为计算机提供了足够强大的功能。而普通用户使用电脑时大部分时间都在和这些外部设备打交道，认识了解这些设备的重要性不言而喻。
【任务准备】
每组LCD显示器、机箱、电源、移动硬盘、U盘各一；闪存卡如干。
任务4 深入认知各外部设备
显示器（LCD）
LCD显示器又称液晶显示器。与传统的CRT相比，LCD体积小、厚度薄、重量轻、耗能少、工作电压低、无辐射等特点
机箱
机箱从外观上可分为立式和卧式两种；从结构上可分为AT式、ATX式、Micro ATX式、BTX等
ATX机箱
电源
电源同机箱一样，也遵循主板结构规范标准，主要有AT电源、ATA电源、Micro ATX电源、BTX电源等。
ATX电源
移动存储设备
